维修套件，冷却液泵 ((拆卸和更换))
校正代码
1840010022
FRT
0.60
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 2 月 28 日：更新了例行程序并添加了真空重新加注步骤。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将动力总成冷却液泵固定到超级歧管的螺栓（4 个） |
 1.8 Nm (1.3 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
- 拆卸驾驶室上部进气槽总成。请参阅HVAC，新风槽，总成 ((拆卸和更换))。
- 拆卸新鲜空气进气槽。请参阅HVAC，新鲜空气进气口 ((拆卸和更换))。
- 通过车辆触摸屏启用“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅网关解锁。
- 在触摸屏上，点击，然后选择Run，以启动例行程序。
- 断开低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
-

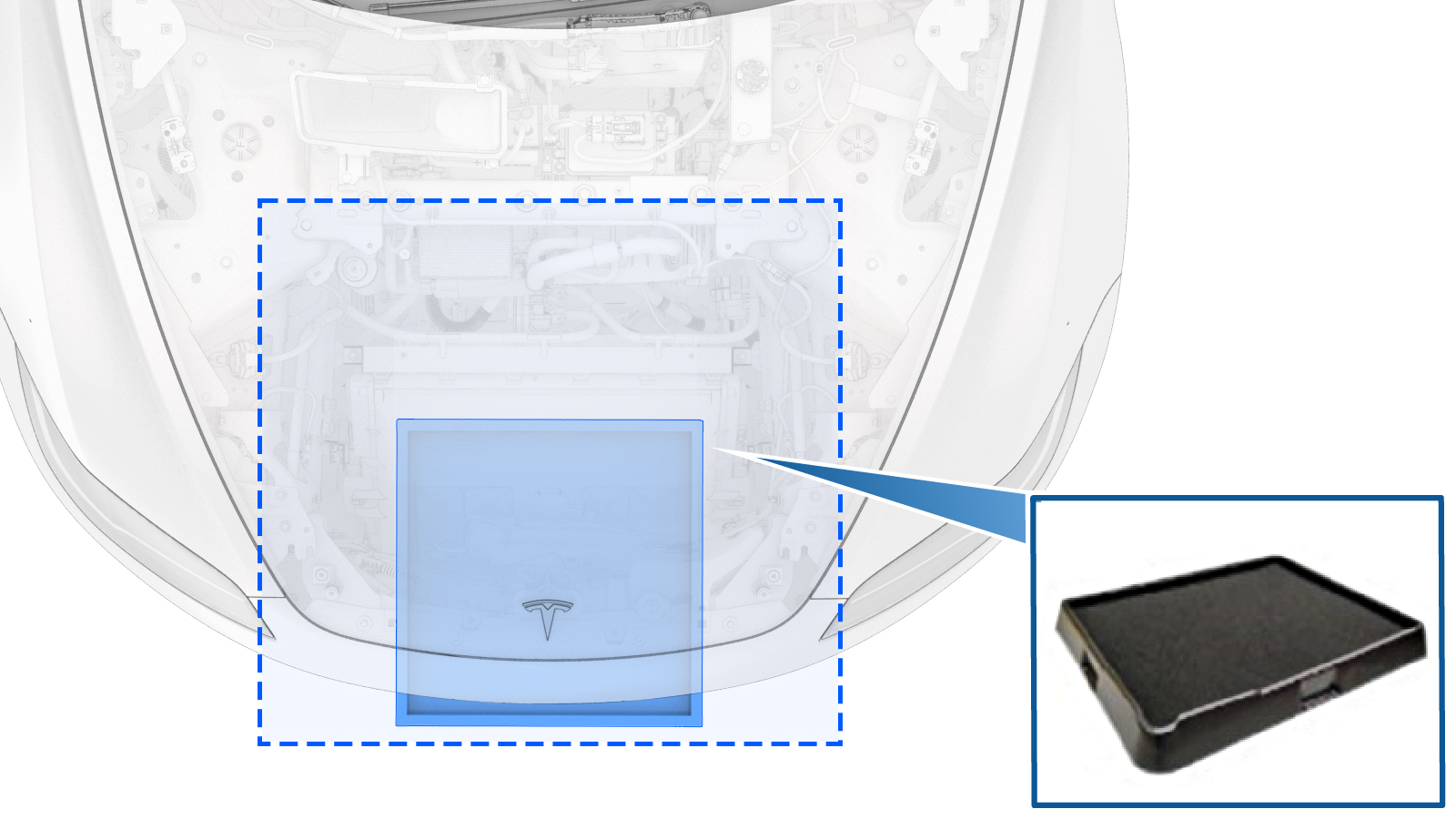

在车辆前部下方放置一个液体收集器。
-

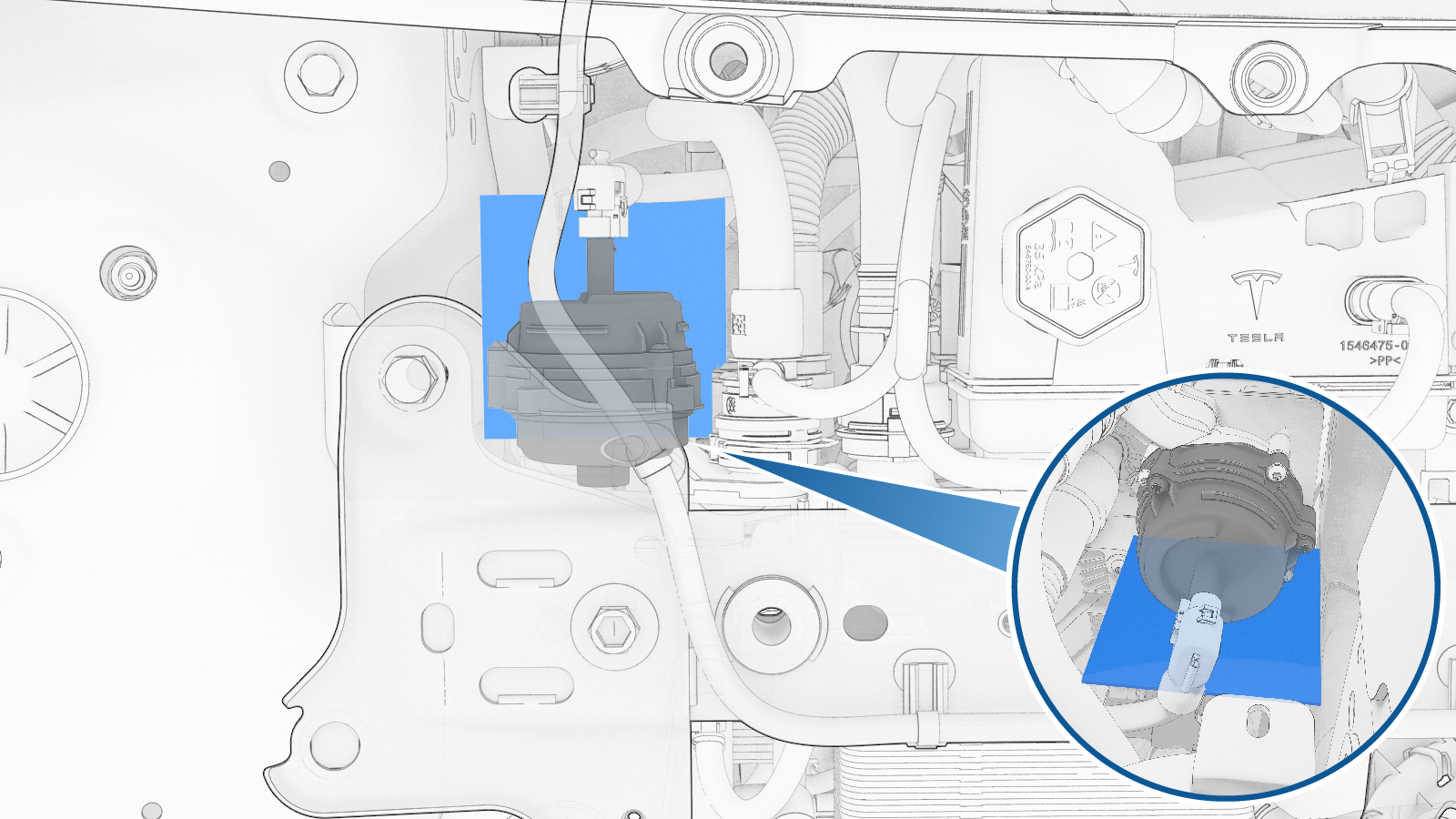

在冷却液泵下方放置吸水材料。
-

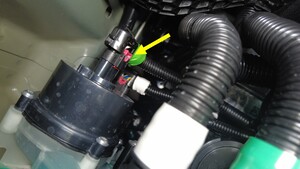

松开锁片，然后断开动力总成冷却液泵连接器的电气线束。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

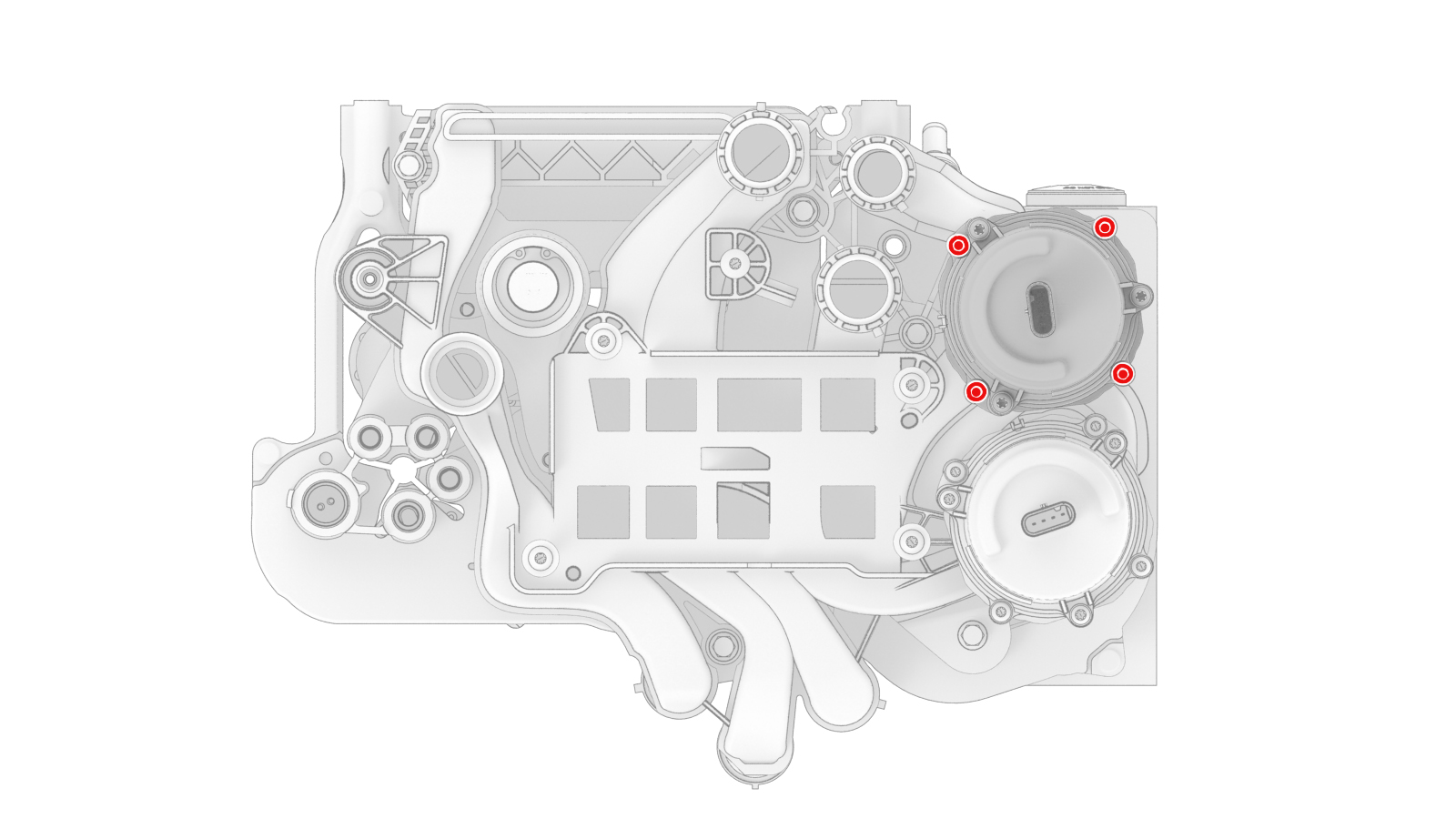

拆卸将动力总成冷却液泵固定到超级歧管的螺栓（4 个），然后从超级歧管上拆下冷却液泵。
警告务必随冷却液泵一起拆下内外 O 型环。提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
安装
-

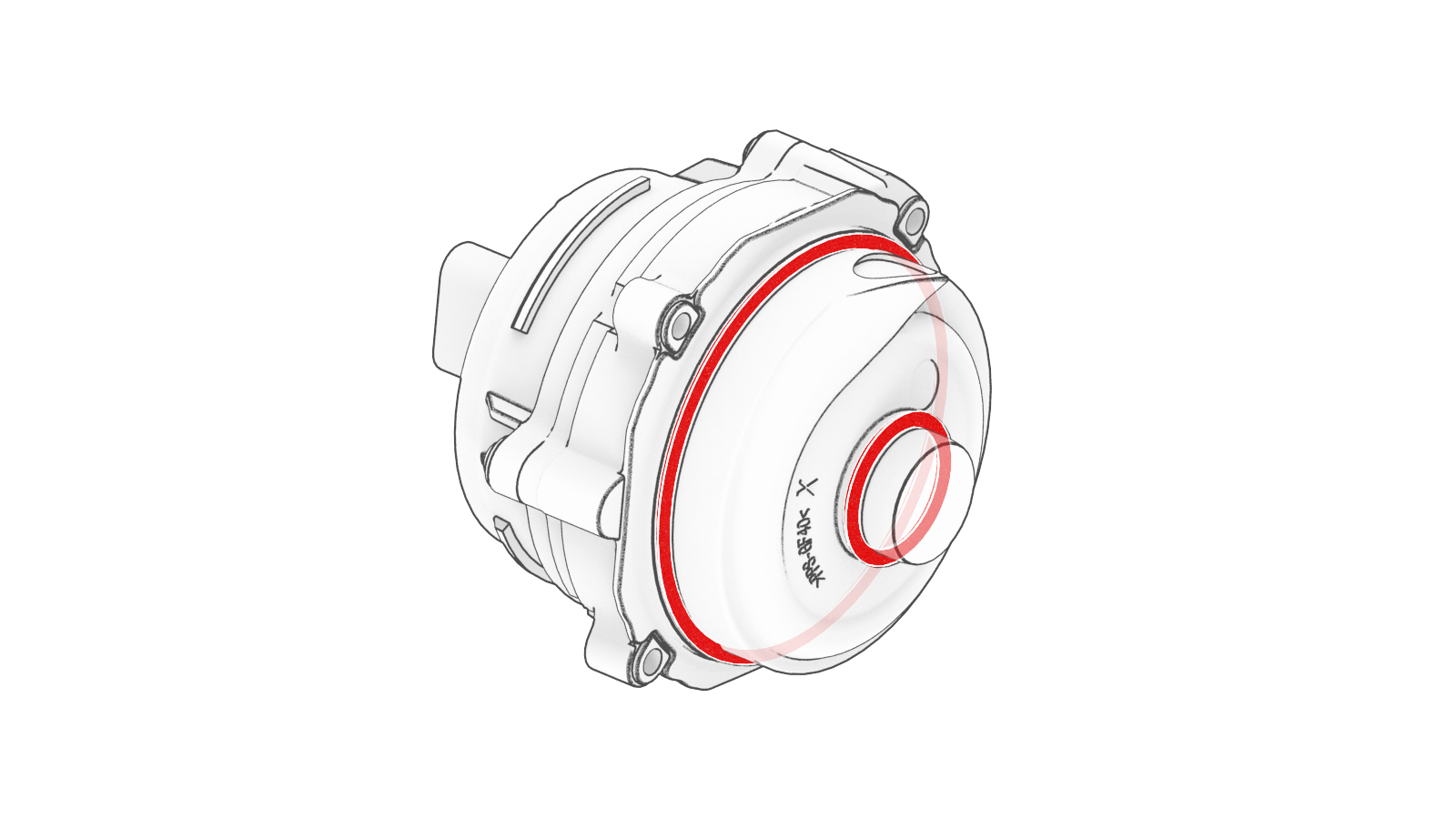

安装前，使用硅胶 O 型环润滑剂润滑两个 O 型环。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-
放置冷却液泵，使连接器锁片朝向车辆左侧，然后将冷却液泵插入超级歧管。
警告确保冷却液泵完全置于超级歧管中。
-
手动拧紧将冷却液泵固定到超级瓶的螺钉（4 个）。
-
沿对角线紧固冷却液泵螺钉（4 个）。1.8 Nm (1.3 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
-
将电气线束连接到冷却液泵连接器，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
- 取走车辆下方的冷却液排放材料。
-

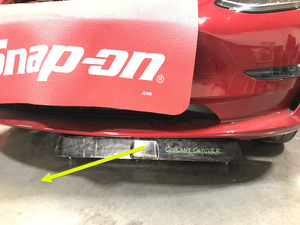

取走放置在车辆前部下方的液体收集器。
- 安装新鲜空气进气槽。请参阅HVAC，新鲜空气进气口 ((拆卸和更换))。
- 执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空再充注 (Test/Adjust)。
- 连接低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
- 解锁车辆网关。请参阅网关解锁。
- 在触摸屏上访问温度系统例行程序：点击Quick Controls > Service Mode > Diagnostics > Thermal。
- 点击Thermal > Refrigerant System > Stop Thermal Fill Drain，然后等待例行程序完成。
- 点击Thermal > Coolant System > Pump Identification > Run，然后等待例行程序完成。
-
点击Thermal > Coolant System > Coolant purge > Run，然后等待例行程序完成。
注确保车辆未处于前进挡。注在冷却液空气排空程序完成前，请勿执行任何其他例行程序。注测试将持续约 10 分钟。测试运行期间，监测并保持超级瓶注满。
-
检查冷却液液位，必要时加满。
注确保冷却液加注至 “Max” 线处。
- 安装冷却液罐罐盖。
- 安装驾驶室进气槽。请参阅HVAC，新风槽，总成 ((拆卸和更换))。
- 安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
- 通过 UI 界面退出“维护模式”。请参阅维护模式。
- 升起左前车窗，关闭左前车门。
