维修套件，LCC，热泵 ((拆卸和更换))
校正代码
1840010062
FRT
1.02
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 1 月 29 日：添加了冷却液真空排放和重新加注的步骤。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将液冷冷凝器固定到超级歧管的螺栓（4 个） |
 8 Nm (5.9 lbs-ft) |
|
重复使用 |
拆卸
- 举升并支撑车辆。请参阅GUID-0ECF2493-88F6-48E9-ADBB-9AE1D52E217C.html。
- 回收空调制冷剂。请参阅空调制冷剂（回收和再充注） (Maintenance)。
- 拆卸低压电池。请参阅16V 锂离子电池包 ((拆卸和更换))。
- 拆下前流线型护板。请参阅前流线型护板 ((拆卸和更换))。
- 拆卸冷却液罐罐盖。请参阅冷却液罐盖 ((拆卸和更换))。
-

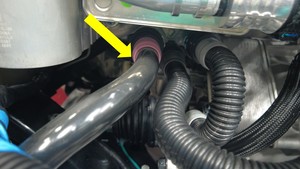

将动力总成旁路软管从超级歧管上断开。

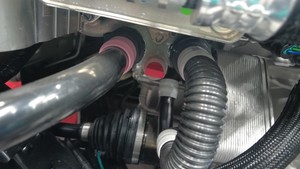

注如有必要，可堵住软管和超级歧管。
-

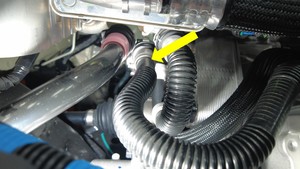

将散热器出口软管从超级歧管上断开。
注如有必要，可堵住软管和超级歧管。
-

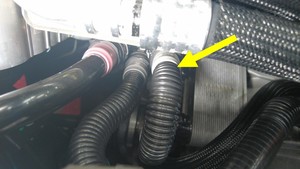

将散热器入口软管从超级歧管上断开
注如有必要，可堵住软管和超级歧管。
-
松开锁片，然后断开高压和温度传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开再循环膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开液冷冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开液冷冷凝器切断阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开驾驶室右侧冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开高压和温度过冷式传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开驾驶室左侧冷凝器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开冷却器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
松开锁片，然后断开蒸发器膨胀阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-
将超级歧管上的温度系统线束移至一旁。
-

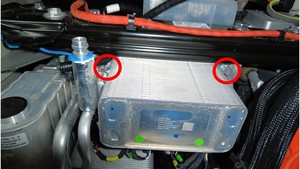

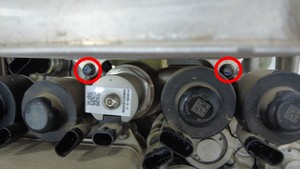

拆卸将液冷冷凝器固定到超级歧管的螺栓（4 个）。
提示： 推荐使用以下工具：
- 8 毫米套筒
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 棘轮/扭矩扳手
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-

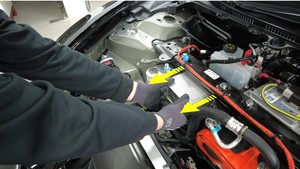

将液冷冷凝器顶端从超级歧管上稍稍松开，以排出多余的冷却液。
注为避免交叉污染，需保持超级歧管液冷冷凝器空调端口完好。
-

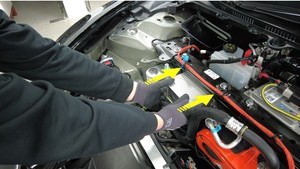

将液冷冷凝器从超级歧管上拆下。
-

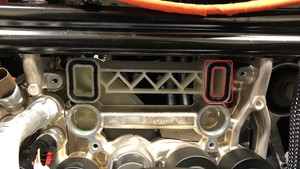

将液冷冷凝器出口和进口垫片从超级歧管上拆下。
安装
-

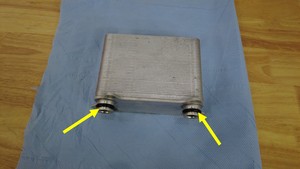

将新的液冷冷凝器出口和进口垫片安装到超级歧管上。
-
将液冷冷凝器安装到超级歧管上。
注使用适当的空调机油润滑液冷冷凝器上的两个 O 型环。请参阅液体和容量了解空调机油规格。手动拧紧将液冷冷凝器固定到超级歧管的螺栓。注安装螺栓前，请先确保液冷冷凝器已完全放置在超级歧管上。
-
沿对角线紧固将液冷冷凝器固定到超级歧管的螺栓（4 个）。8 Nm (5.9 lbs-ft)警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。提示： 推荐使用以下工具：
- 8 毫米套筒
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 棘轮/扭矩扳手
-
将温度系统线束重新排布至超级歧管。
-
将电气连接器连接到蒸发器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到冷却器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到驾驶室左侧冷凝器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到驾驶室右侧冷凝器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到高压和温度过冷式传感器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到液冷冷凝器切断阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到液冷冷凝器膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到再循环膨胀阀。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将电气连接器连接到高压和温度传感器。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-

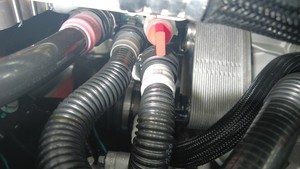

将散热器入口软管安装到超级歧管上。

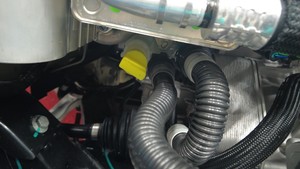

注安装前，先拆下冷却液连接件两侧的堵头。执行推拉推测试，确保软管完全就位。
-
将散热器出口软管安装到超级歧管上。
注安装前，先拆下冷却液连接件两侧的堵头。执行推拉推测试，确保软管完全就位。
-
将动力总成旁路软管安装到超级歧管。
注安装前，先拆下冷却液连接件两侧的堵头。执行推拉推测试，确保软管完全就位。
- 取走车辆下方的液体收集器。
- 安装前流线型护板。请参阅前流线型护板 ((拆卸和更换))。
- 抽真空并再充注冷却液。请参阅冷却系统 - 真空再充注 (Test/Adjust)。
- 执行真空泄漏测试和机油加注程序。请参阅真空泄漏测试和机油加注。
-
重新加注空调制冷剂。请参阅空调制冷剂（回收和再充注） (Maintenance)。
警告请严格按照说明重新加注制冷剂。不按说明操作可能导致冷却系统受到严重损坏。
- 连接低压电池电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
- 解锁车辆网关。请参阅网关解锁。
- 在触摸屏上，点击，然后等待例行程序完成。
-
在触摸屏上，点击 ，再点击 Run，然后等待例行程序完成。
注确保车辆未处于前进挡。注测试将持续约 10 分钟。测试运行期间，监测并保持超级瓶注满。
-
检查冷却液液位，必要时加满。
注确保冷却液加注至 “Max” 线处。
- 安装冷却液罐罐盖。
- 在触摸屏上，点击，再点击 Run，然后等待例行程序完成。
-
在触摸屏上，点击，再点击Run，然后等待例行程序完成。
注待例行程序完成后，点击Close。
-
在触摸屏上，点击，再点击Run，然后等待例行程序完成。
注待例行程序完成后，点击Close。
- 通过 UI 界面退出“维护模式”。请参阅维护模式。
- 安装前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
- 完全降下举升臂并将其从车辆下方移走。
