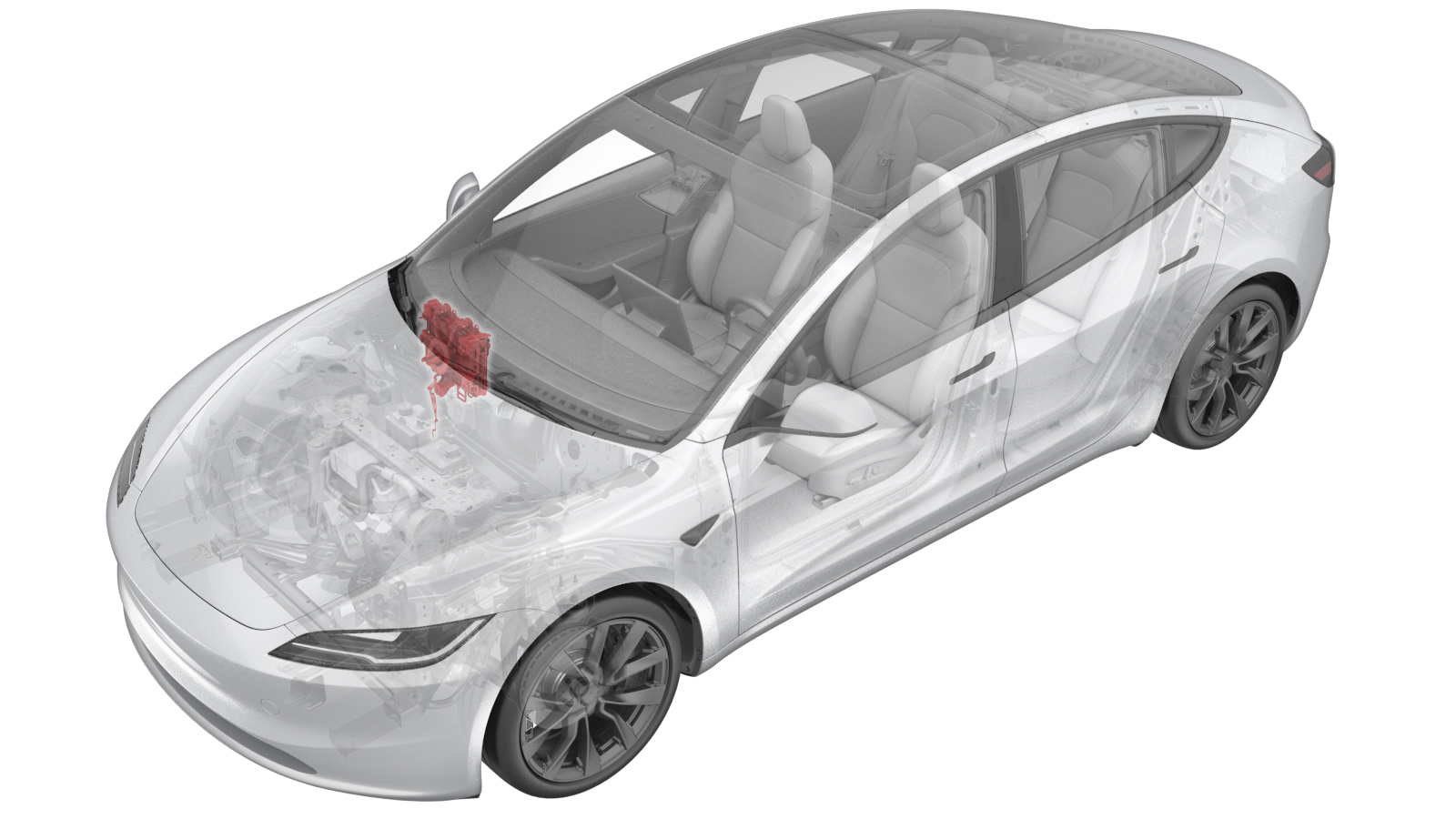

车载电脑（拆卸和更换）

校正代码 21153302 FRT 1.38 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 10 月 21 日：添加了“安装新的车载电脑到隔板时使用自攻螺栓”的说明。
  • 2024 年 10 月 16 日：删除了有关报废车载电脑的单独说明，将交叉引用添加至“车载电脑（处理）”主题。
  • 2024 年 10 月 9 日：添加了有关报废的说明。
  • 2024 年 9 月 6 日：添加了车主授权请求和低压维护设备步骤。
  1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅。
  2. 执行 Toolbox 车主授权请求程序。

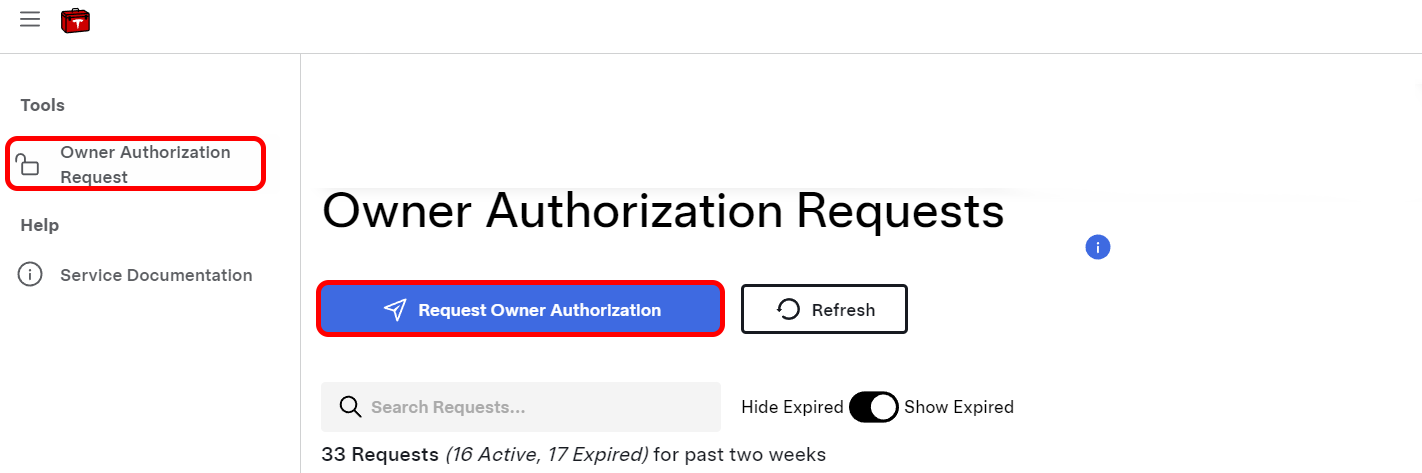

    1. 登入https://toolbox.tesla.com/help/owner_authorization。
    2. 在左侧面板上，点击Owner Authorization Request，然后点击主面板上的Request Owner Authorization。
    3. 填写并提交表格。
    4. 请车主对发送至其电子邮箱的授权请求予以批准。
  3. 点击Dashboards > Car Computer Replacement，在“开始启动”页面，点击Next Step。

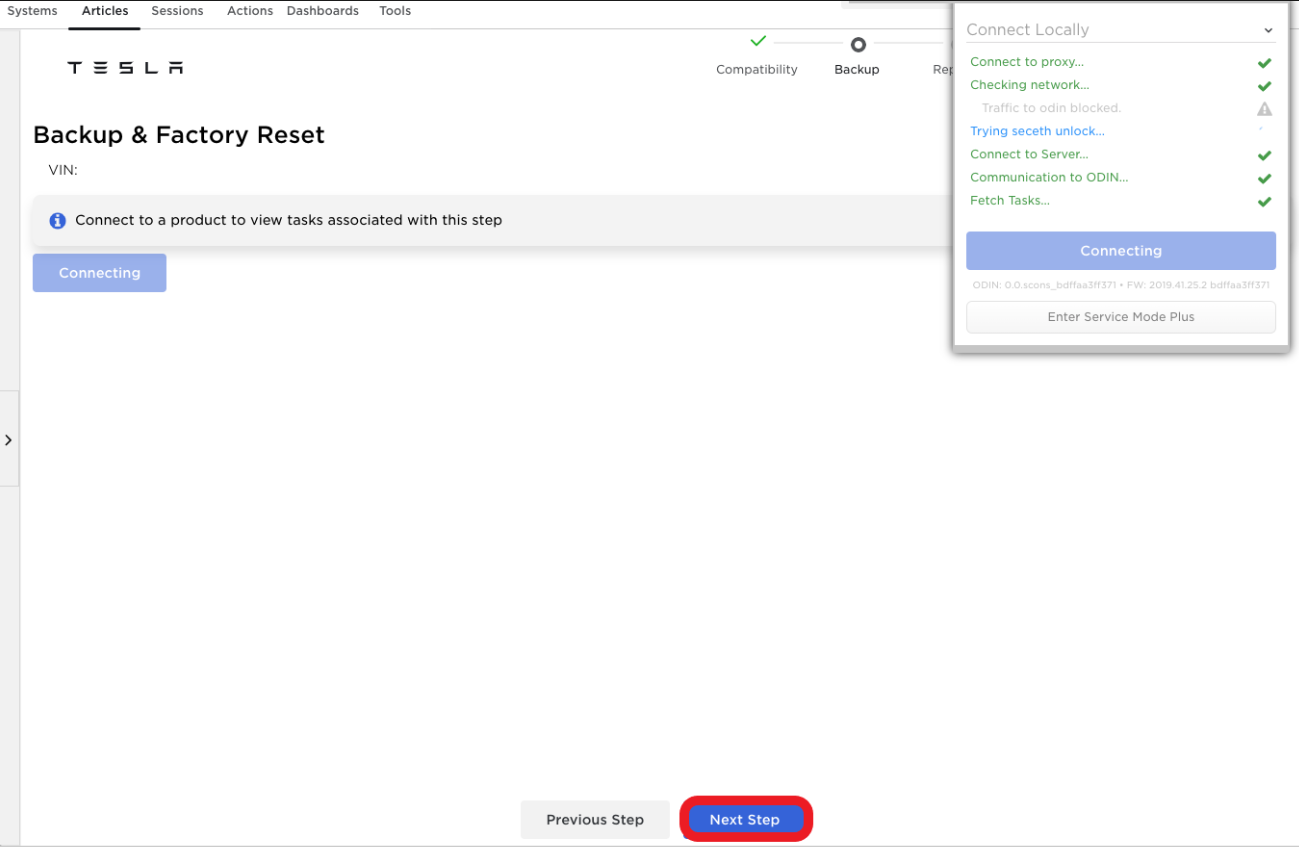

  4. 在“备份和恢复出厂设置”页面，点击Next Step，然后根据提示进行车载电脑数据备份并恢复出厂设置。
    Informational PurposesAn informational icon, calling your attention
    注
    执行本步骤时，车载电脑会重启多次。
  5. 一旦出现“更换”页面，即说明可以更换车载电脑。按照CarPC，左驾驶 ((拆卸和安装))给出的指示执行以下操作：
    1. 拆下当前使用的车载电脑。
    2. 将车载电脑替换件安装到车辆上。
      Informational PurposesAn informational icon, calling your attention
      注

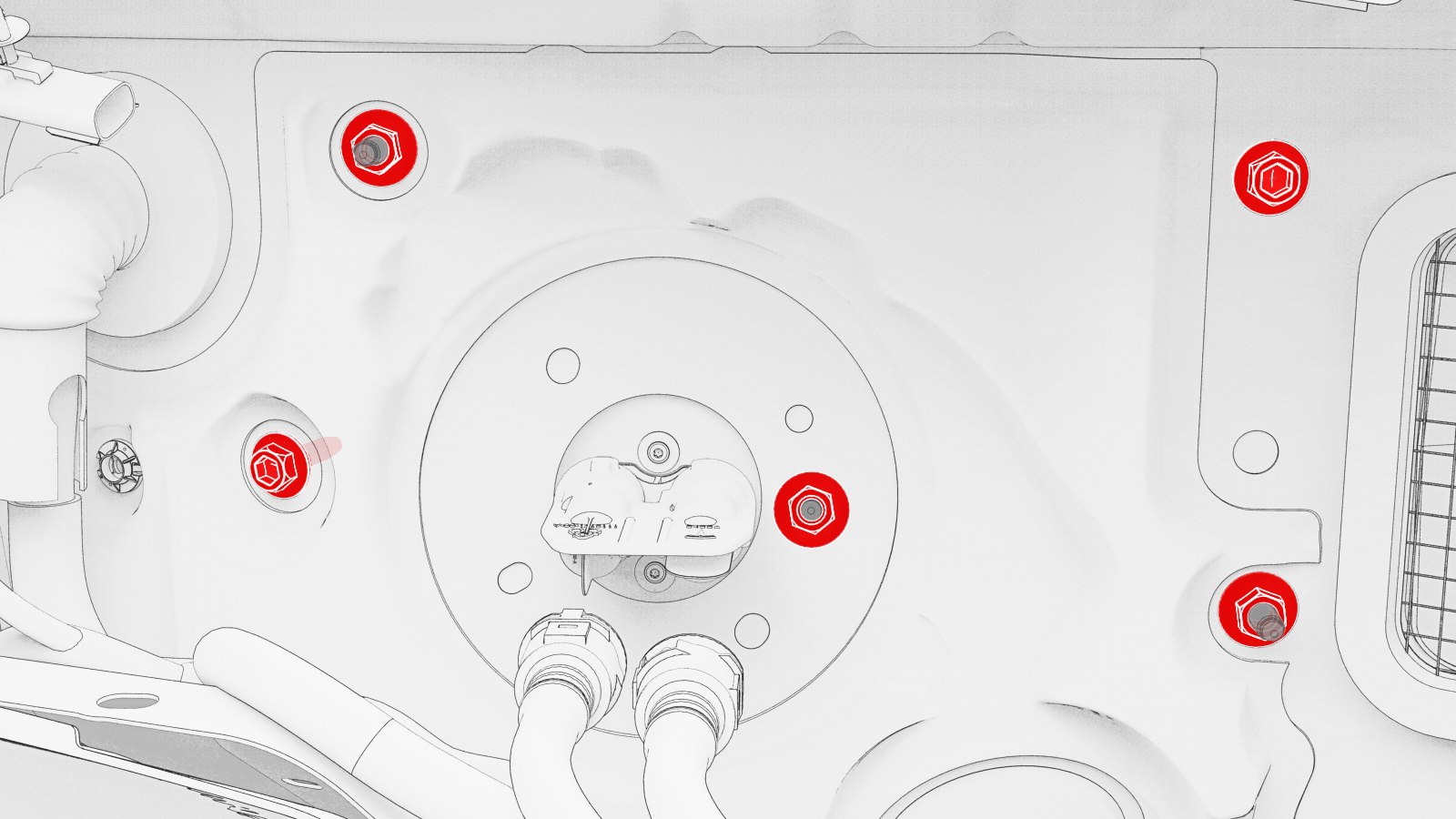

      新的车载电脑支架上没有用于安装将车载电脑固定到隔板的螺栓（2 个）的螺纹孔。将新的车载电脑安装到隔板时，使用新的螺母（3 个）和自攻型 M8 螺栓（2 个）在新的车载电脑支架上钻孔安装。
      20 Nm (14.7 lbs-ft)
    3. 将所有的线束和软管都连接到电脑上。
    4. 将电气线束连接到副驾位气囊上。
    5. 做好为车辆进行Coolant Air Purge的准备。
    6. 安装副驾位膝部气囊（如配备）以及所有已拆卸风管。
    7. 安装手套箱和副驾位脚部空间盖板。
    8. 重新连接低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
    9. 将低压维护设备连接到车辆，但请勿断开低压电池。请参阅低压维护器（连接和断开） (Maintenance)。
    10. 执行Coolant Air Purge例行程序： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
      • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
      • Thermal ➜ Coolant System ➜ Coolant Purge Start
      via Service Mode Plus:
      • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge

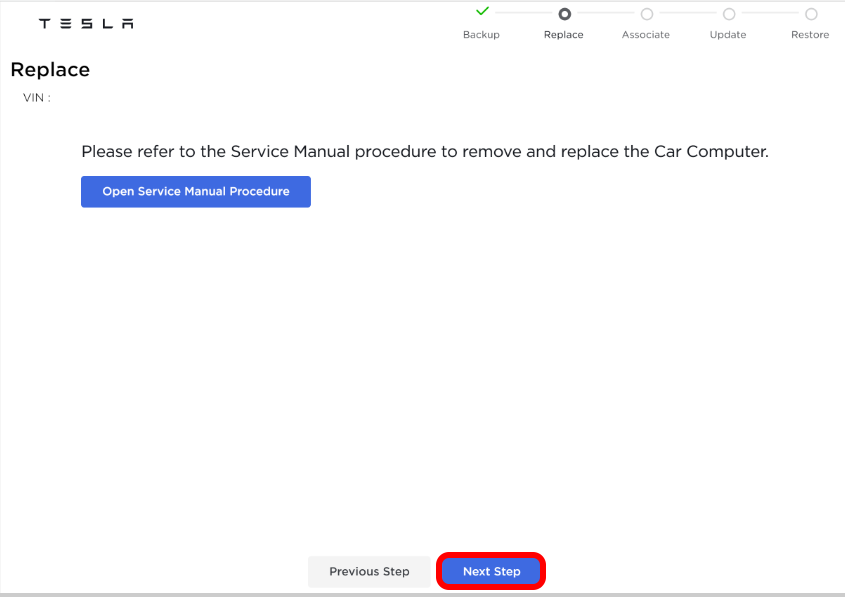

  6. 重新建立 Toolbox 笔记本电脑连接，在“更换”页面，点击Next Step，以进入“匹配”页面。
  7. 根据提示转移配置文件，为车载电脑替换件进行匹配操作。车载电脑会重启多次。
  8. 匹配完成且在线确认车辆识别号码 (VIN) 后，点击Next Step，以进入“更新”页面。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，可以 Reconnect Toolbox 连接。

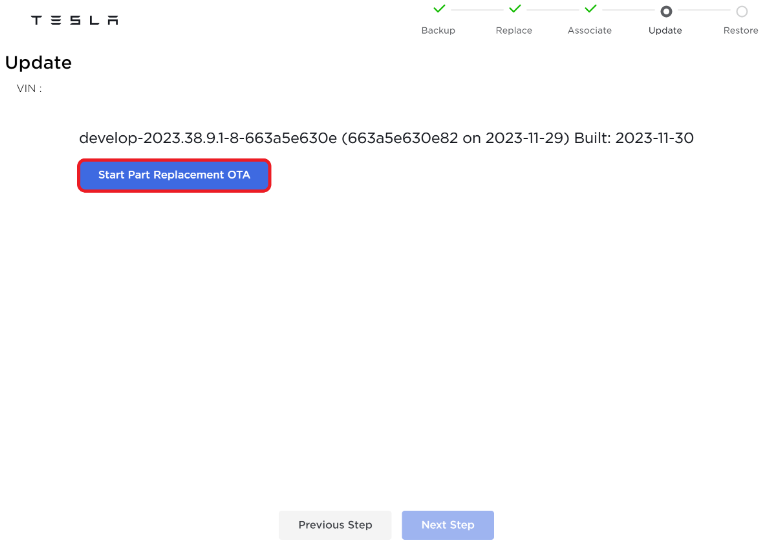

  9. 点击Start Part Replacement OTA，将软件更新部署至车辆。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，可以 Reconnect Toolbox 连接。
  10. 通过车辆触摸屏安装软件包。请参阅软件重新安装 - 触摸屏。

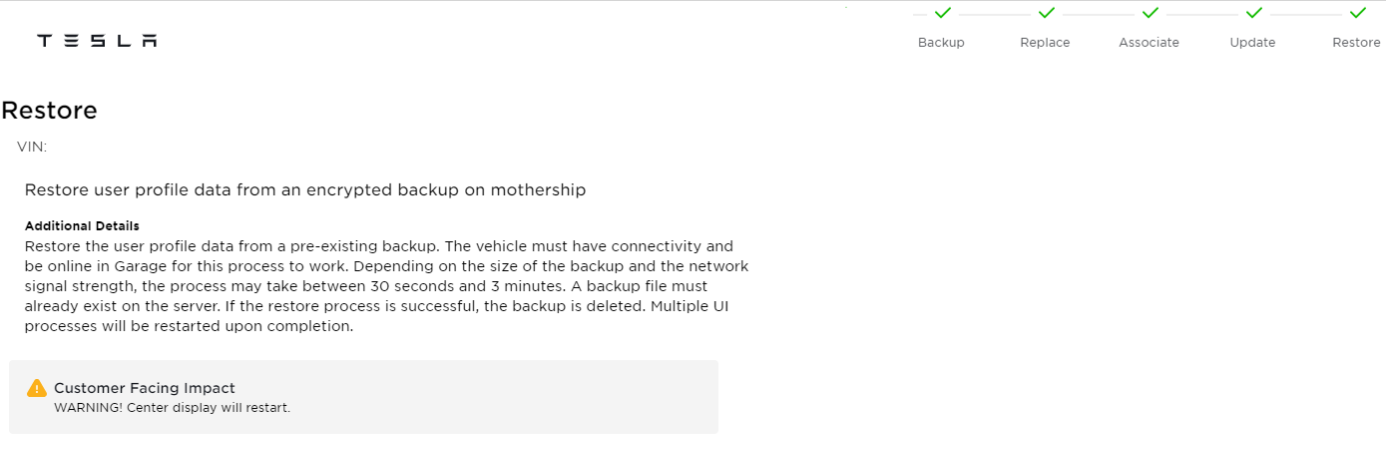

  11. 在 Toolbox 中，点击Next Page，以进入“恢复”页面，然后根据提示恢复车辆配置文件。
  12. 断开笔记本电脑与车辆的连接。
  13. 重新安装为便于检修而拆下的剩余组件。请参阅CarPC，左驾驶 ((拆卸和安装))。
  14. 确保妥善处理旧车载电脑。请参阅车载电脑（处理）中给出的说明，将校正代码 21151007 作为一项单独的工项添加至“服务工单”中。
