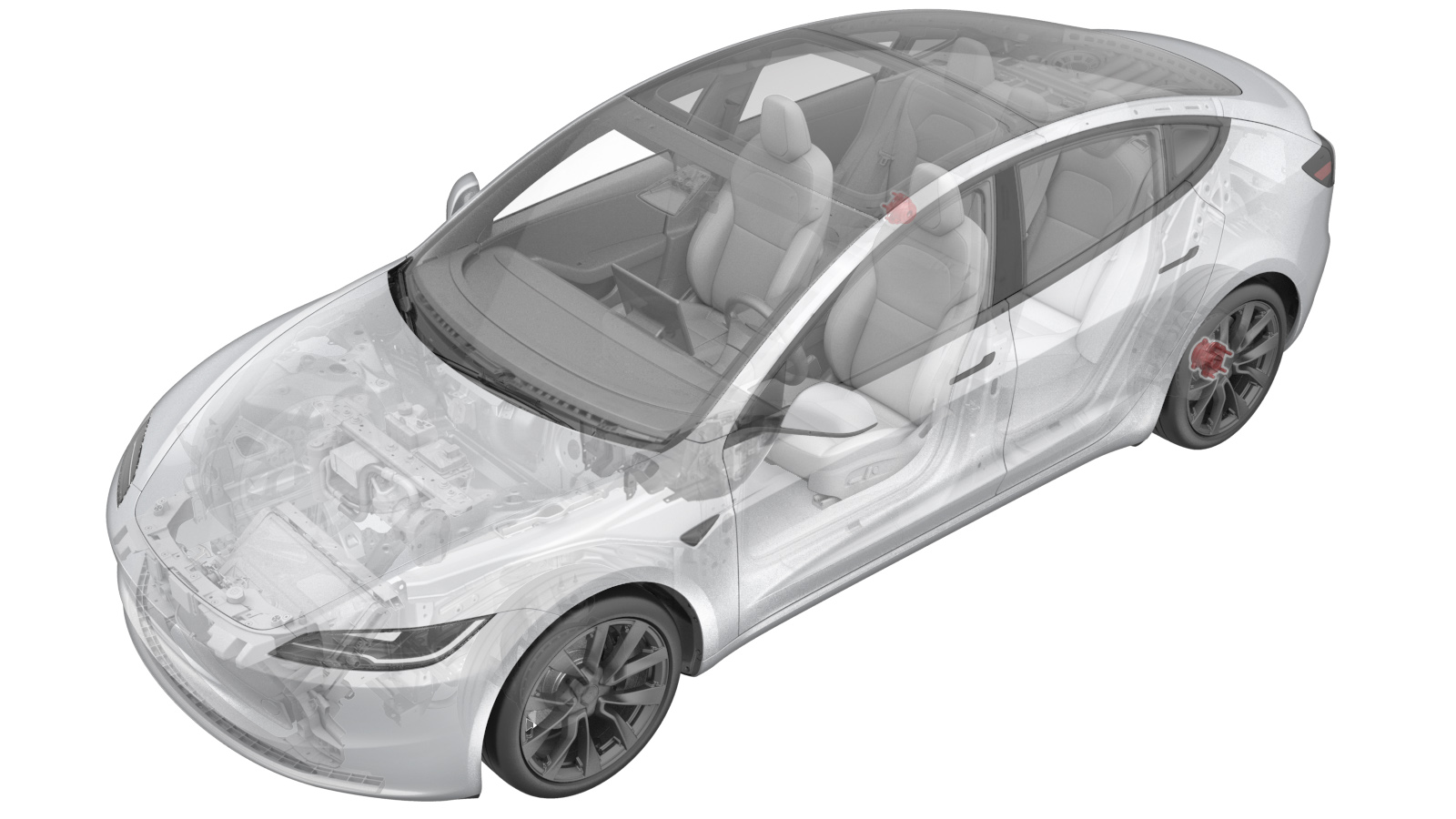

驱动轮毂轴承 ((拆卸和更换))
校正代码
3103010012
FRT
0.54
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1096075-00-A 液压轮毂拉拔器工具
- 1062500-00-A 磁场观察器卡片
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后轮毂轴承固定到转向节的螺栓（3 个） |
 78 Nm (57.5 lbs-ft) |
|
重复使用 |
拆卸

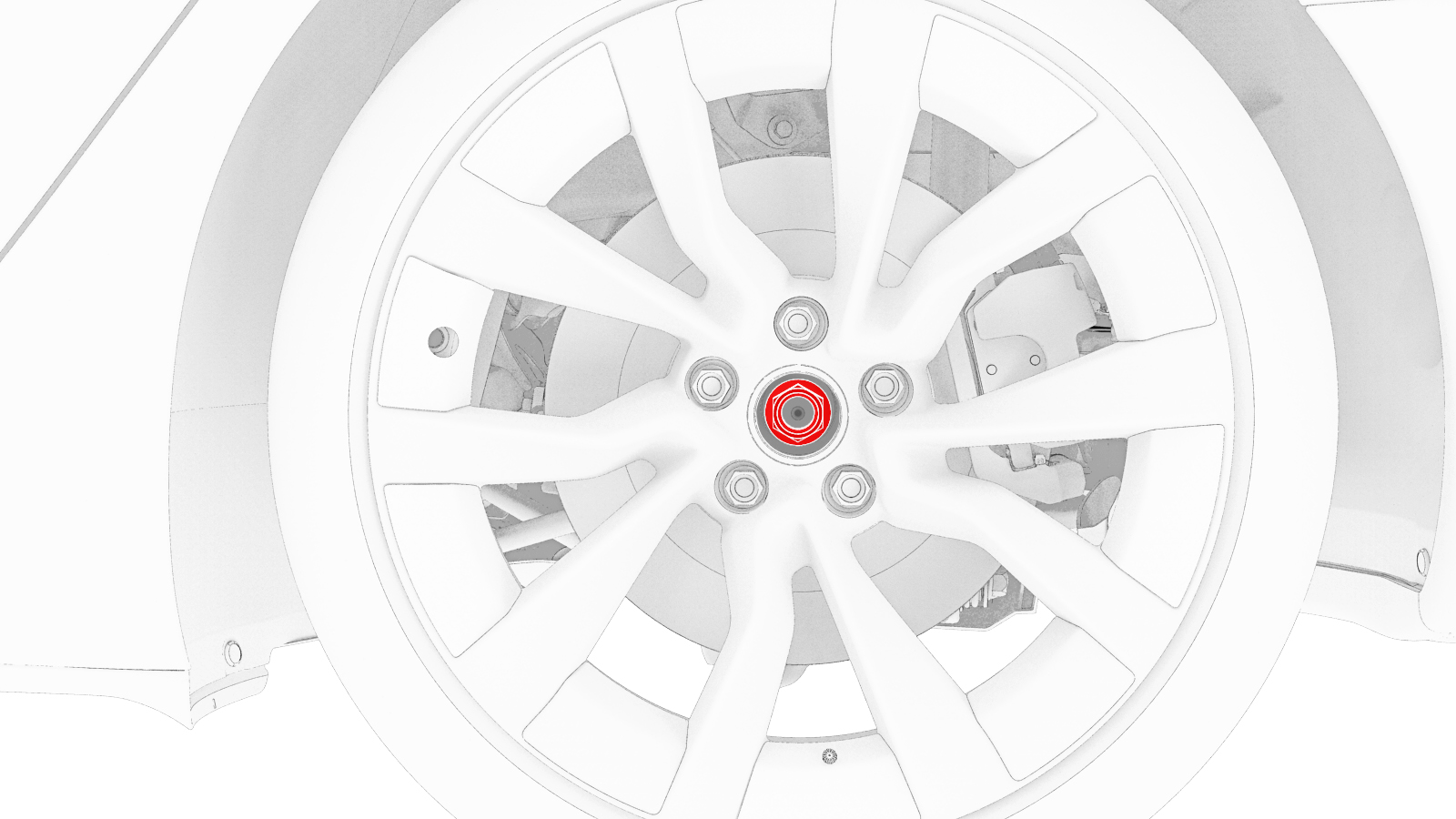

- 松开左后轮毂螺母，但请勿在此时拆下车轮。请参阅轮毂总成（拆卸和安装）。
-
松开左后半轴螺母。
- 拆卸左后轮毂。请参阅轮毂总成（拆卸和安装）。
-

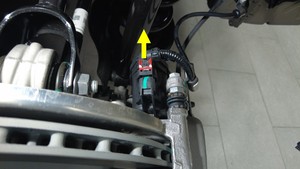

断开左后电子驻车制动 (EPB) 制动钳连接器。
-
拆卸并弃置将左后制动钳固定到左后转向节的螺栓（2 个），将制动钳从转向节上拆下，然后将其挂在 S 型挂钩上。
提示： 推荐使用以下工具：
- 外梅花套筒 E18
- 棘轮/扭矩扳手
-
拆卸并弃置螺母，然后拆下将左半轴固定到轮毂轴承总成的垫圈。
注垫圈固定在螺母上。提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 32 毫米深冲击套筒
-

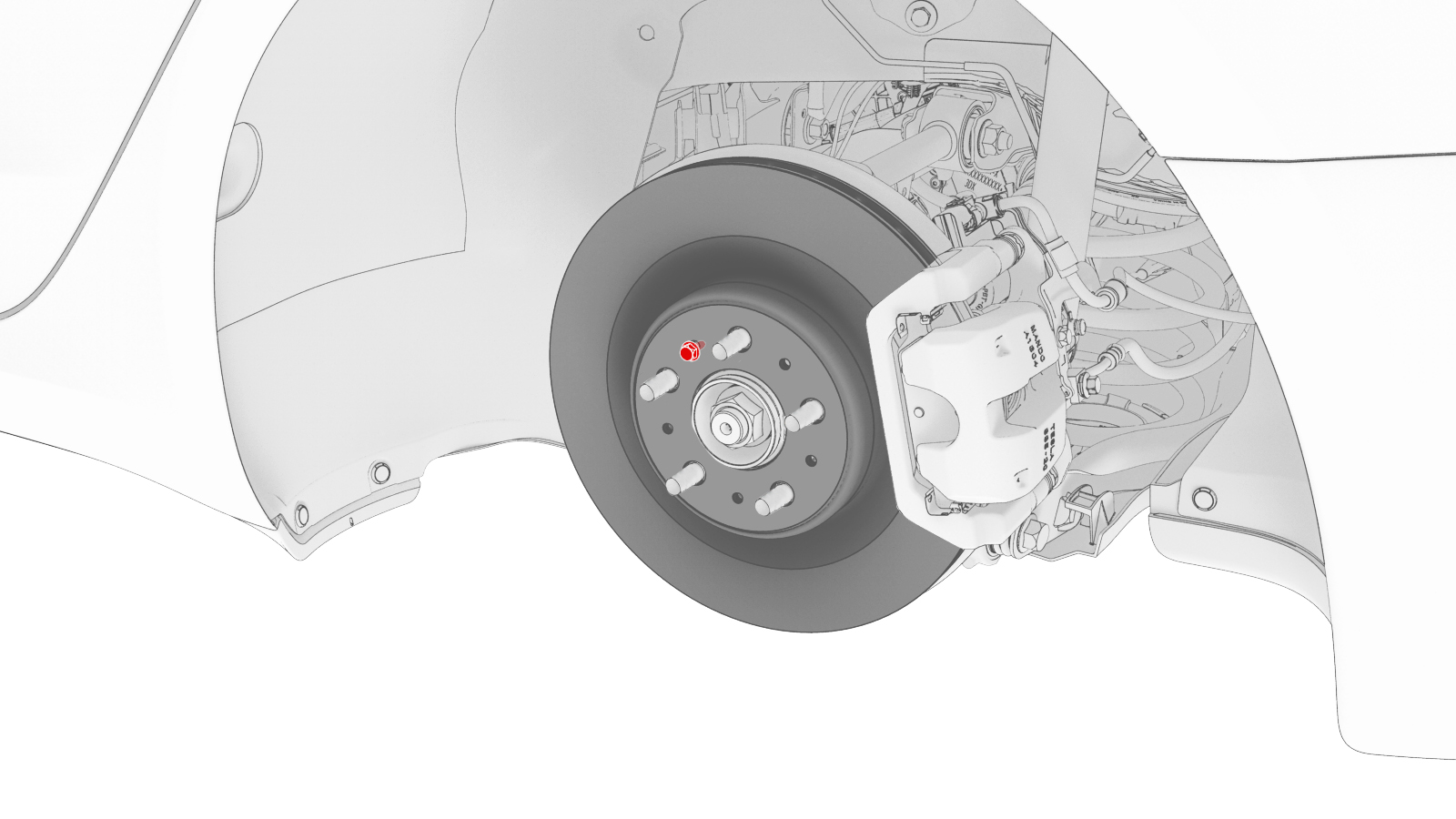

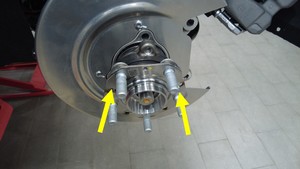

拆卸将左后制动盘固定到轮毂轴承的螺栓。
注推荐使用以下工具：
- 无绳棘轮/冲击钻
- 10 毫米套筒
- 2 英寸加长件
-

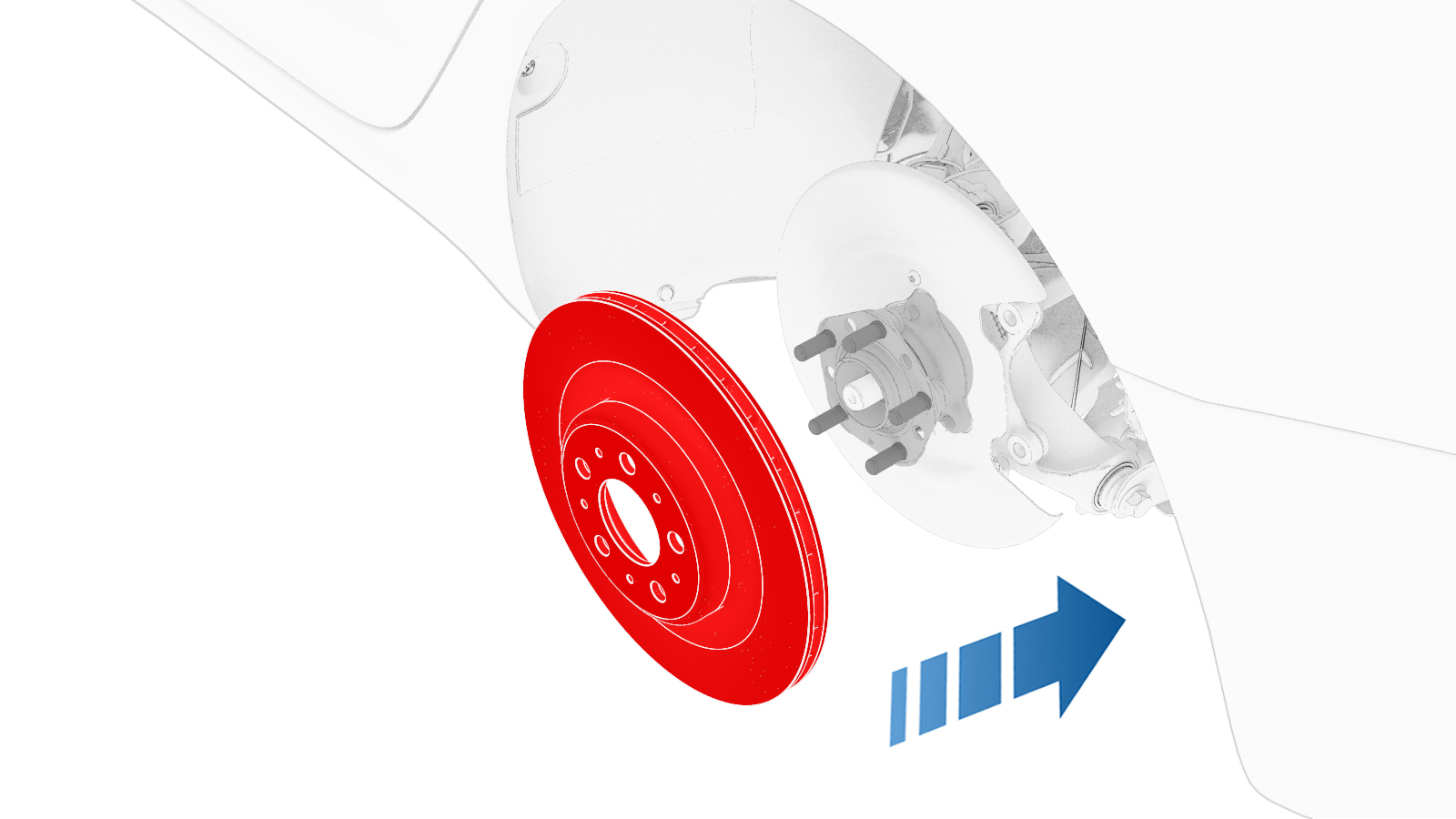

将左后制动盘从车辆上拆下。
注将制动盘正面朝下放置，以降低制动盘正面受损风险。
-

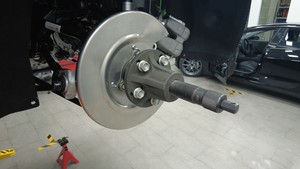

将轮毂拉拔器安装到左后制动盘上，然后将拉拔器垫圈（5 个）和轮毂螺母（5 个）安装到制动盘螺柱上并手动拧紧。
- 使用轮毂拉拔器将半轴从轮毂花键上松开。
- 从左后制动盘螺柱上拆下轮毂螺母（5 个）和拉拔器垫圈（5 个），然后从制动盘上拆下轮毂拉拔器。
-

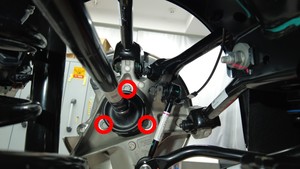

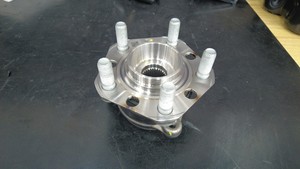

拆卸将左后轮毂固定到转向节的螺栓（3 个），然后将轮毂从车辆上拆下。
警告拾取工具或磁性零件托盘产生的磁场可能永久损坏轮毂/轴承调节环上的磁象。将轮毂放置在非磁性表面上注推荐使用以下工具：
- 3 英寸加长件
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
安装

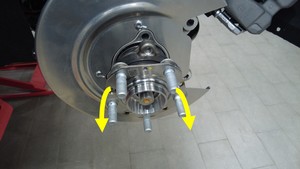

- 安装前，检查左后轮毂上的调节环：使用磁场观察卡确保调节环上的磁场未被损坏。
-
使用异丙醇 (IPA) 湿巾清洁左后轮毂和车轮转速传感器对接面。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-

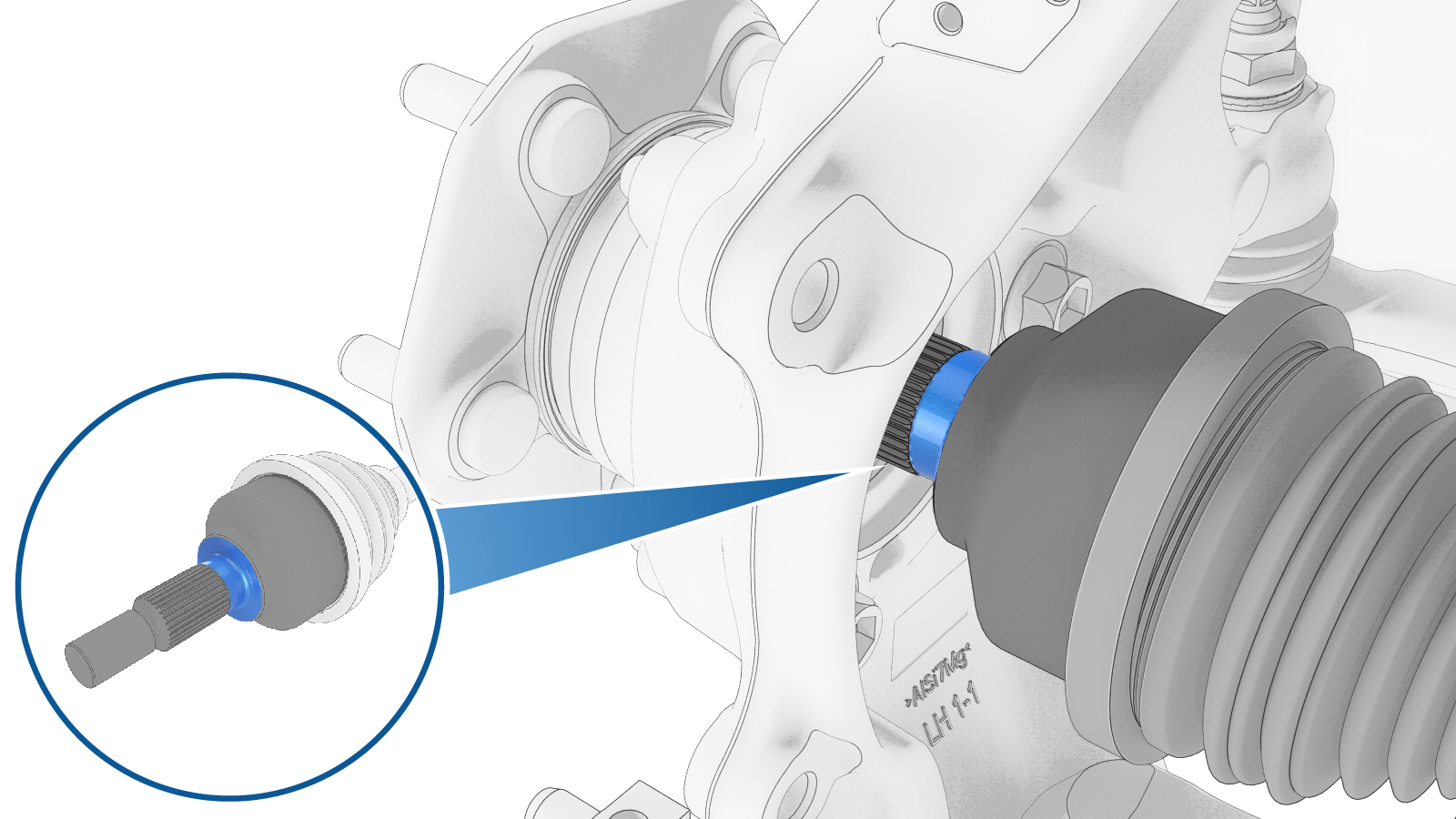

向左后半轴总成外侧涂抹 Molykote M-77 润滑膏。
注如果需要，请在涂抹前清洁半轴。注在轴上涂抹的量应不大于 1 克。
-
对齐左后驱动单元半轴花键，然后将左后轮毂安装到左后转向节上。
-
安装将左后轮毂固定到左后转向节的螺栓（3 个）。78 Nm (57.5 lbs-ft)注推荐使用以下工具：
- 3 英寸加长件
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-

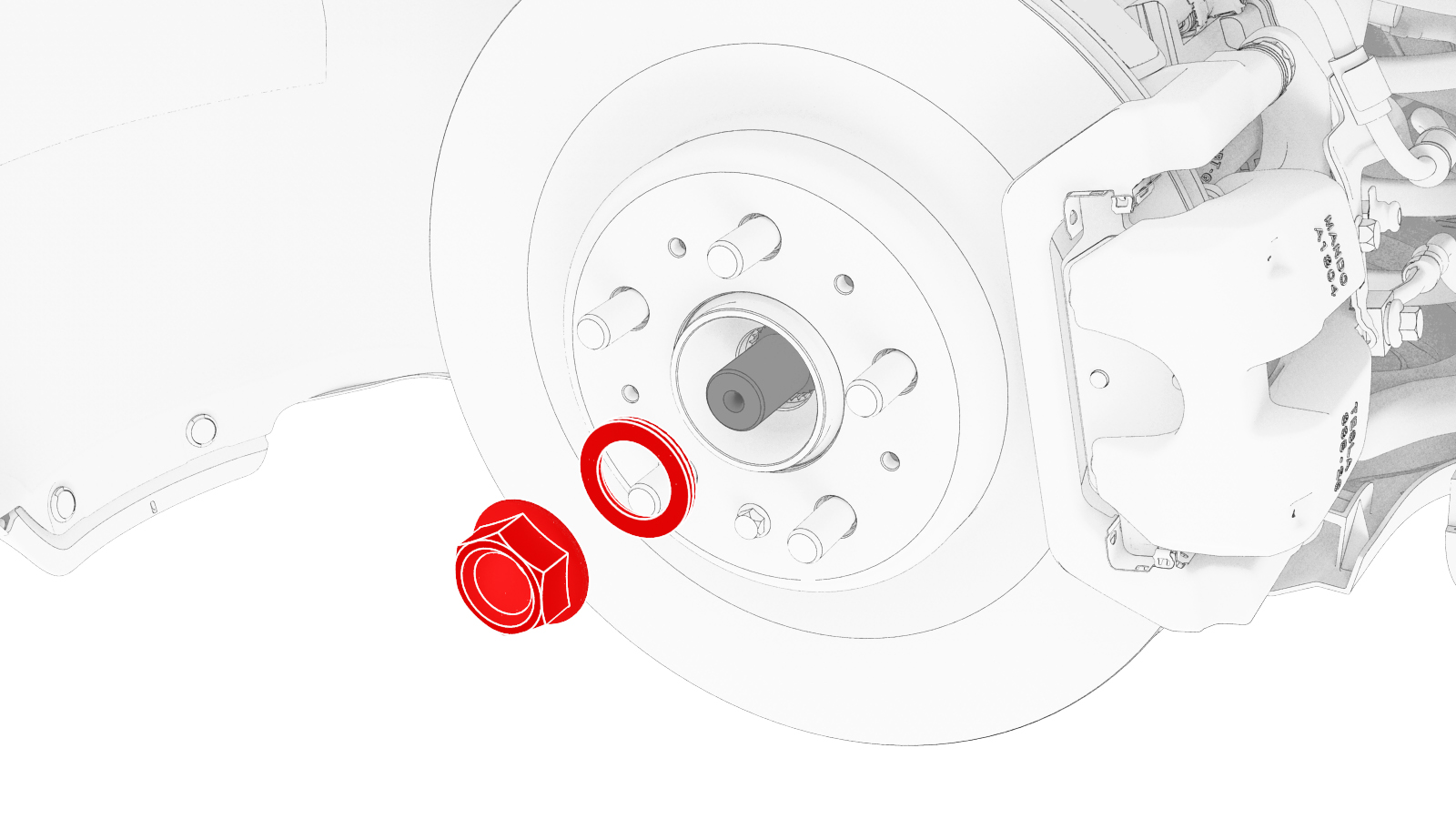

安装垫圈和新的螺母，将左半轴固定到轮毂轴承总成上。300 Nm (221.2 lbs-ft)注垫圈固定在螺母上。提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 32 毫米深冲击套筒
-

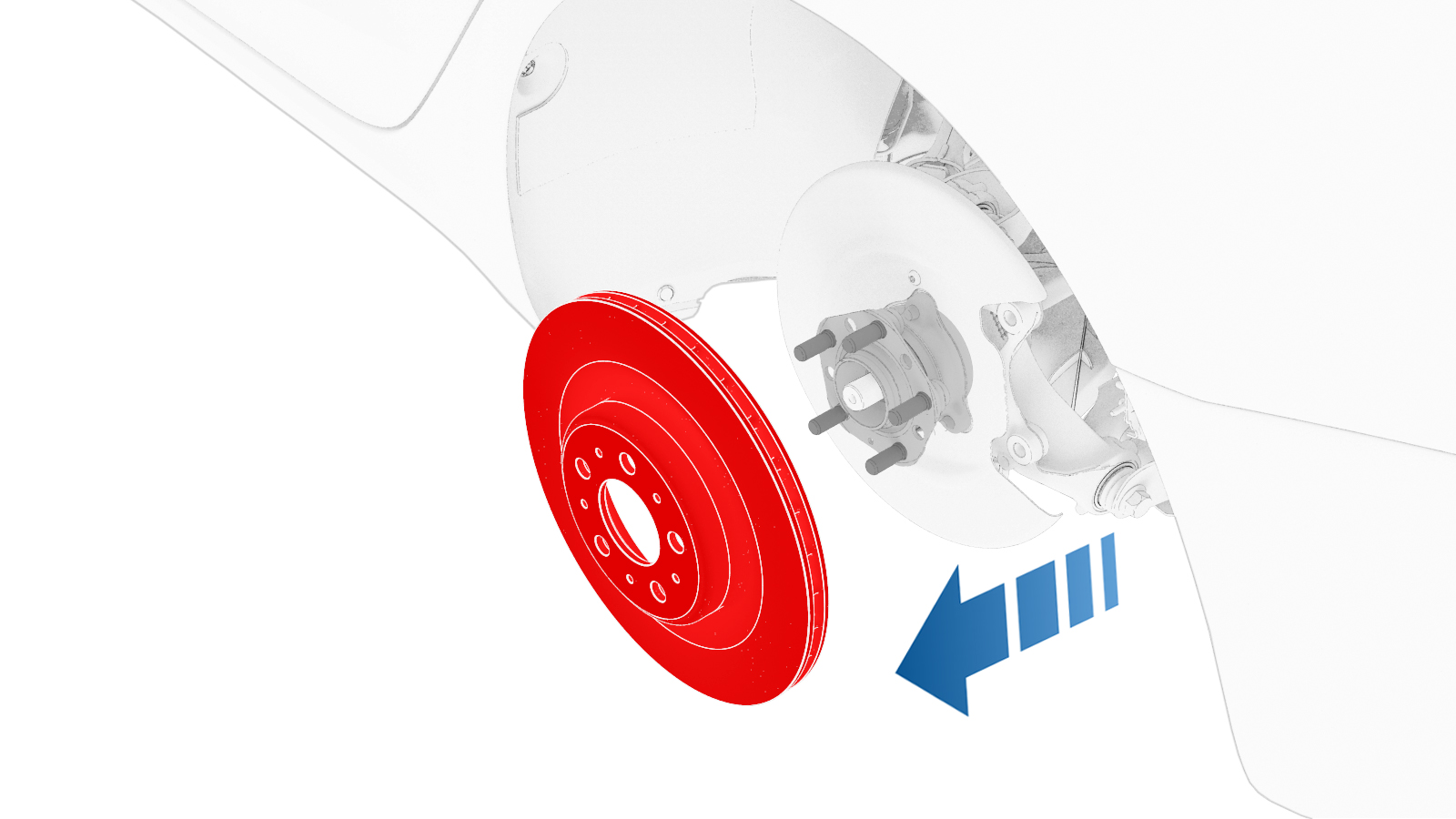

将左后制动盘安装到车辆上。
-
安装将左后制动盘固定到左后轮毂轴承的螺栓。5 Nm (3.7 lbs-ft)注推荐使用以下工具：
- 无绳棘轮/冲击钻
- 10 毫米套筒
- 2 英寸加长件
-
安装新的螺栓（2 个），将左后制动钳固定到左后转向节。83 Nm (61.2 lbs-ft)提示： 推荐使用以下工具：
- 外梅花套筒 E18
- 棘轮/扭矩扳手
-
连接左后电子驻车制动 (EPB) 制动钳连接器。
- 安装左后车轮。请参阅轮毂总成（拆卸和安装）。
-
紧固左后半轴螺母。300 Nm (221.2 lbs-ft)注推荐使用以下工具：
- 长断路器杆
- 32 毫米深冲击套筒
- 将车辆退出“牵引”模式。
- 降下车辆。请参阅GUID-0ECF2493-88F6-48E9-ADBB-9AE1D52E217C.html。
- 升起左前车窗，关闭左前车门。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
