HVAC，上部和下部执行机构 ((拆卸和更换))

校正代码 1810010102 FRT 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： HVAC，上部和下部执行机构 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将上模式传动装置固定到 HVAC 总成的螺栓（2 个）
1.2 Nm (.9 lbs-ft)
  • 2 英寸加长件
  • 棘轮/扭矩扳手
  • 梅花 T20 套筒
 重复使用

拆卸

  1. 拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
  2. 断开低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
  3. 拆卸仪表板右侧端盖。请参阅仪表板端盖，左 ((拆卸和更换))。
  4. 拆卸副驾位脚部空间盖板。请参阅副驾位脚部空间盖板总成 ((拆卸和更换))。
  5. 拆卸手套箱。请参阅带有 USB 总成手套箱 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需拆下手套箱 USB 线。
  6. 拆卸右侧脚部空间进气槽。请参阅副驾位脚部空间风管 ((拆卸和更换))。
  7. 断开右侧气波管道热敏电阻连接器。
  8. 拆卸右侧气波管道。请参阅仪表板气波风管，右 ((拆卸和更换))。

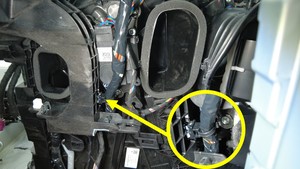

  9. 松开将仪表板线束固定到 HVAC 总成右侧的卡子。

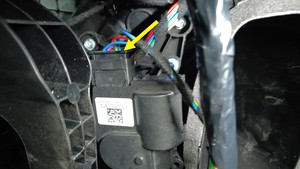

  10. 断开上部模式传动装置上的电气连接器。

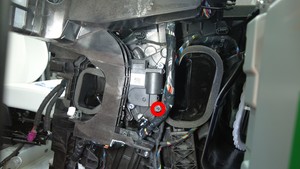

  11. 拆卸将上部模式传动装置固定到 HVAC 总成上的螺栓（2 个）和固定销，然后取下上部模式传动装置。
    提示： 推荐使用以下工具：
    • 2 英寸加长件
    • 棘轮/扭矩扳手
    • 梅花 T20 套筒

安装

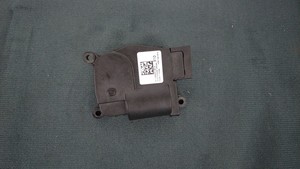

  1. 将上部模式传动装置放置到 HVAC 总成上；对齐固定销，然后推动传动装置，进行安装。
  2. 安装将上部模式传动装置固定到 HVAC 总成的螺栓（2 个）。
    1.2 Nm (.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 2 英寸加长件
    • 棘轮/扭矩扳手
    • 梅花 T20 套筒
  3. 将电气连接器连接到上部模式传动装置。
  4. 紧固将仪表板线束固定到 HVAC 总成右侧的卡子。
  5. 安装右侧气波管道。请参阅仪表板气波风管，右 ((拆卸和更换))。
  6. 连接右侧气波管道热敏电阻连接器。
  7. 安装右侧脚部空间风管。请参阅副驾位脚部空间风管 ((拆卸和更换))。
  8. 安装手套箱。请参阅带有 USB 总成手套箱 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需安装手套箱 USB 线。
  9. 安装副驾位脚部空间盖板。请参阅副驾位脚部空间盖板总成 ((拆卸和更换))。
  10. 安装仪表板右侧端盖。请参阅仪表板端盖，左 ((拆卸和更换))。
  11. 连接低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
  12. 安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
