第一排电动坐垫框架总成 ((拆卸和更换))

校正代码 1301020062 FRT 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 第一排电动坐垫框架总成 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将驾驶位座椅靠背框架固定到驾驶位座垫框架的外侧螺纹胶螺栓（2 个）
43 Nm (31.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 棘轮/扭矩扳手
 更换
将驾驶位座椅靠背框架固定到驾驶位座垫框架的内侧螺纹胶螺栓（2 个）
43 Nm (31.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 棘轮/扭矩扳手
 更换
将驾驶位安全带锁扣固定到驾驶位座垫框架的螺纹胶螺栓和毛毡垫片
40 Nm (29.5 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 棘轮/扭矩扳手
 更换
将驾驶位安全带预紧器固定到驾驶位座垫框架的螺纹胶螺栓和毛毡垫片
40 Nm (29.5 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 棘轮/扭矩扳手
 更换

拆卸

  1. 拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
  2. 拆卸仪表板左侧端盖。请参阅仪表板端盖，左 ((拆卸和更换))。
  3. 拆卸左侧 A 柱下饰板。请参阅A 柱下部总成，左 ((拆卸和更换))。
  4. 拆卸驾驶位座椅总成。请参阅第一排座椅总成，左 ((拆卸和更换))。
  5. 拆卸驾驶位座椅外侧护板。请参阅第一排外侧护板，左 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需拆下座垫按钮开关、靠背倾角调节按钮开关和 8 控开关。
  6. 拆卸驾驶位座椅外侧护板支架。请参阅第一排侧护板支架，左 ((拆卸和更换))。
  7. 拆卸驾驶位座椅内侧护板。请参阅第一排内侧护板，左 ((拆卸和更换))。
  8. 拆卸驾驶位座椅内侧护板支架。请参阅第一排侧护板支架，左 ((拆卸和更换))。
  9. 拆卸驾驶位座垫线束。请参阅第一排左侧座椅线束总成 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    仅需拆卸座垫线束；无需拆卸腰部支撑和腰部支撑泵连接器。
  10. 松开将座垫外罩固定到座垫框架前部和内外侧的条形夹（3 个）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保座垫加热垫连接器和座椅端传感器总成未与座椅悬架或框架接触。
  11. 立起驾驶位座椅总成。

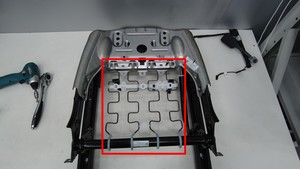

  12. 将驾驶位座垫泡沫垫总成从座椅框架总成上拆下。

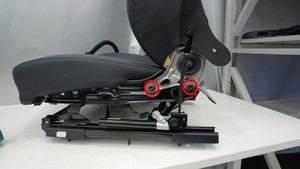

  13. 拆卸并弃置将驾驶位座椅靠背框架固定到驾驶位座垫框架的外侧螺纹胶螺栓（2 个）。
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  14. 拆卸并弃置将驾驶位座椅靠背框架固定到驾驶位座垫框架的内侧螺纹胶螺栓（2 个）。
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手

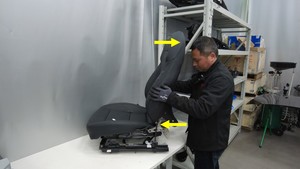

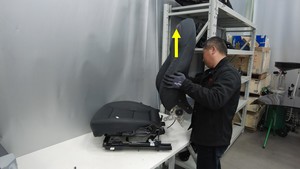

  15. 向远离驾驶位座垫框架的方向倾斜驾驶位座椅靠背框架，然后将驾驶位座椅靠背框架向上提起后取下。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿损坏线束。
  16. 拆卸将驾驶位座椅安全带锁扣固定到驾驶位座垫框架的螺纹胶螺栓和毛毡垫片，请弃置拆下的螺纹胶螺栓。
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手

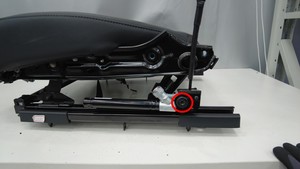

  17. 拆卸将驾驶位安全带预紧装置固定到驾驶位座垫框架的螺纹胶螺栓和毛毡垫片，请弃置拆下的螺纹胶螺栓。
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手

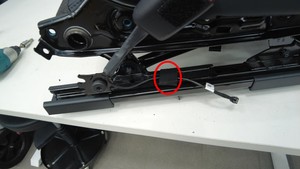

  18. 将驾驶位座垫悬架从驾驶位座垫框架上松开。

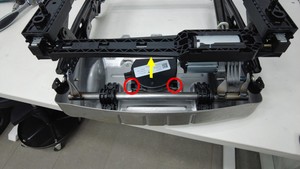

  19. 松开将驾驶位座垫通风扇固定到座垫框架的锁片。

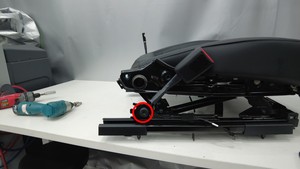

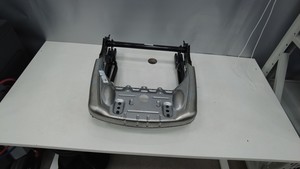

  20. 将滑轨罩（4 个）从驾驶位座垫框架上拆下。

安装

  1. 将滑轨套（4 个）安装到驾驶位座垫框架上。
  2. 紧固将驾驶位座垫通风扇固定到座垫框架的锁片。
  3. 将驾驶位座垫悬架安装到驾驶位座垫框架上。
    Informational PurposesAn informational icon, calling your attention
    注

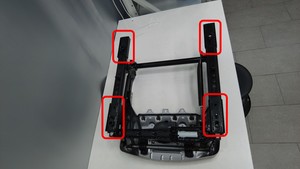

    请确保定位槽（4 个）与框架正确接合。
  4. 安装新的螺纹胶螺栓和毛毡垫片，将驾驶位安全带预紧装置固定到驾驶位座垫框架。
    40 Nm (29.5 lbs-ft)
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  5. 安装新的螺纹胶螺栓和毛毡垫片，将驾驶位安全带锁扣固定到驾驶位座垫框架。
    40 Nm (29.5 lbs-ft)
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  6. 将驾驶位座椅靠背框架安装到驾驶位座垫框架上。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿损坏线束。
  7. 安装新的外侧螺纹胶螺栓（2 个），将驾驶位座椅靠背框架固定到驾驶位座垫框架上。
    43 Nm (31.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  8. 安装新的内侧螺纹胶螺栓（2 个），将驾驶位座椅靠背框架固定到驾驶位座垫框架上。
    43 Nm (31.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  9. 将座垫泡沫垫总成安装到座椅框架总成上。
  10. 调整座椅，以便接触其底部。
  11. 将座垫外罩安装到座垫框架上，然后紧固将座垫固定到框架前部和内外侧的条形夹（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    确保座椅加热器连接器和座椅端传感器总成穿过座椅悬架或框架。
  12. 安装驾驶位座垫线束。请参阅第一排左侧座椅线束总成 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需拆卸驾驶位座椅外罩，也无需对腰部支撑和腰部支撑泵连接器进行操作。
  13. 安装驾驶位座椅外侧护板支架。请参阅第一排侧护板支架，左 ((拆卸和更换))。
  14. 安装驾驶位座椅外侧护板。请参阅第一排外侧护板，左 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需安装座垫按钮开关、靠背倾角调节按钮开关和 8 控开关。
  15. 安装驾驶位座椅内侧护板支架。请参阅第一排侧护板支架，左 ((拆卸和更换))。
  16. 安装驾驶位座椅内侧护板。请参阅第一排内侧护板，左 ((拆卸和更换))。
  17. 安装驾驶位座椅总成。请参阅第一排座椅总成，左 ((拆卸和更换))。
  18. 安装左侧 A 柱下饰板。请参阅A 柱下部总成，左 ((拆卸和更换))。
  19. 安装仪表板左侧端盖。请参阅仪表板端盖，左 ((拆卸和更换))。
  20. 安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
