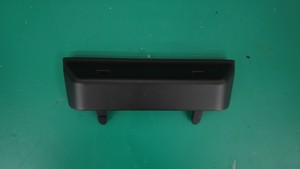

中控台 USB 保护框总成 ((拆卸和更换))

校正代码 1519010162 FRT 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆卸中控台后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。

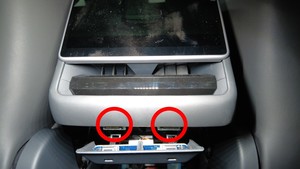

  2. 松开将 USB 边框总成固定到中控台的卡子和锁片。
    Informational PurposesAn informational icon, calling your attention
    注
    先松开 USB 边框侧部卡子,然后将 USB 边框上锁片从底座上滑出。注意请勿损坏锁片。

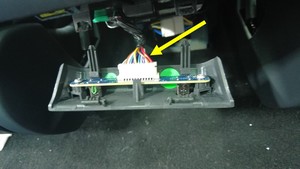

  3. 断开 USB 连接器,然后将 USB 边框从中控台上拆下。

安装

  1. 连接 USB 连接器。
  2. 安装将 USB 边框固定到中控台的锁片和卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    先将锁片滑入底座,然后紧固卡子。
  3. 安装中控台后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
