副驾位座椅滑轨电机总成 ((拆卸和更换))

校正代码 1301020202 FRT 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

警告

座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车辆上拆下时，以及在座椅底座上或其附近执行相关操作时，请佩戴防割手套。

拆卸

打开所有车门，降下所有车窗。
拆卸仪表板右侧端盖。请参阅仪表板端盖，左 ((拆卸和更换))。
拆卸右侧 A 柱中部饰板。请参阅A 柱下部总成，左 ((拆卸和更换))。

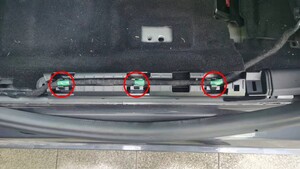

使用卡子撬具将右前座椅线束从门槛饰板卡子（4 个）上松开。

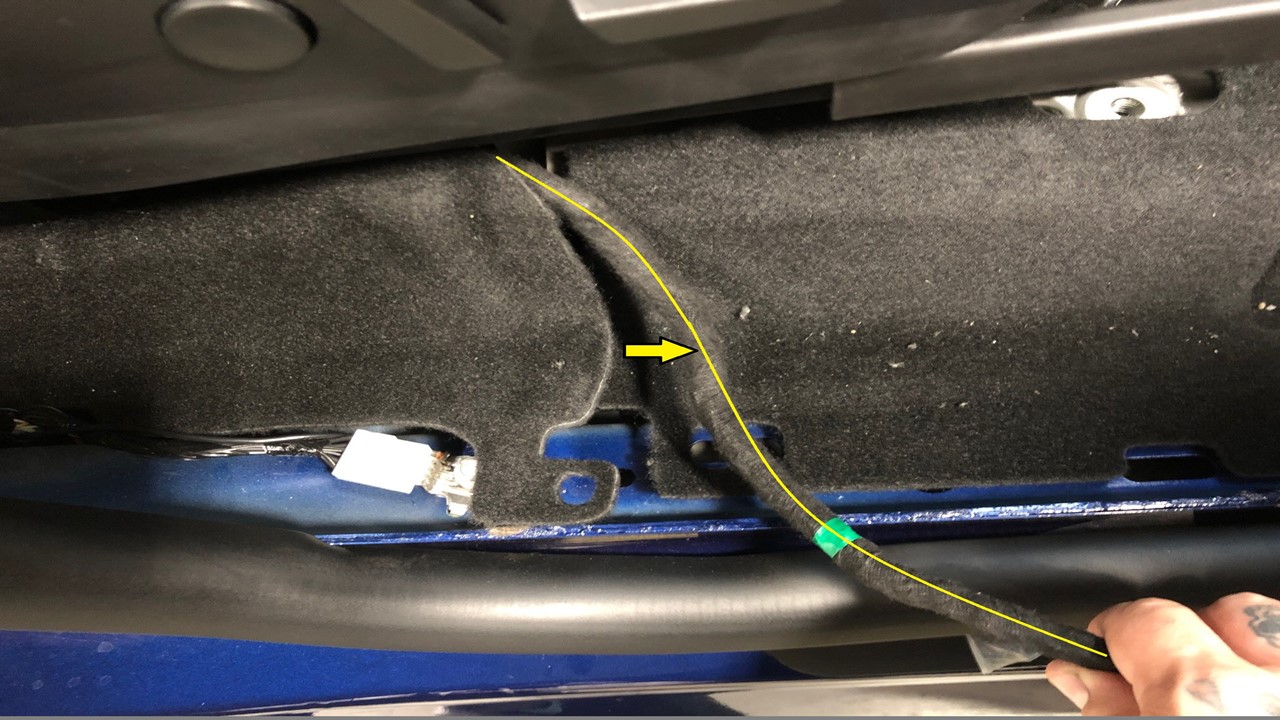

将右前座椅线束从驾驶室右前地毯下方拉出。

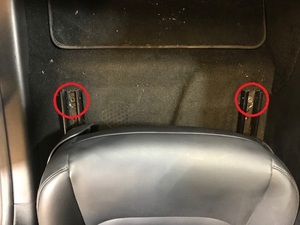

将右前座椅向前移动，然后拆下并弃用右前座椅后部螺栓（2 个）。

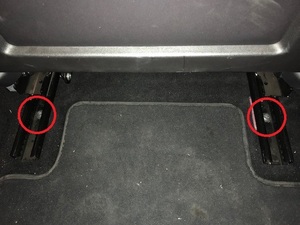

将右前座椅向后移动，然后拆下并弃用右前座椅前部螺栓（2 个）。
将右前座椅向后倾斜。

注
无需将右侧座椅线束从车身控制器上断开。移动座椅时请小心。确保未损坏地毯。
拆卸并弃置将右侧座椅滑轨电机固定到座垫框架的螺栓（2 个）。

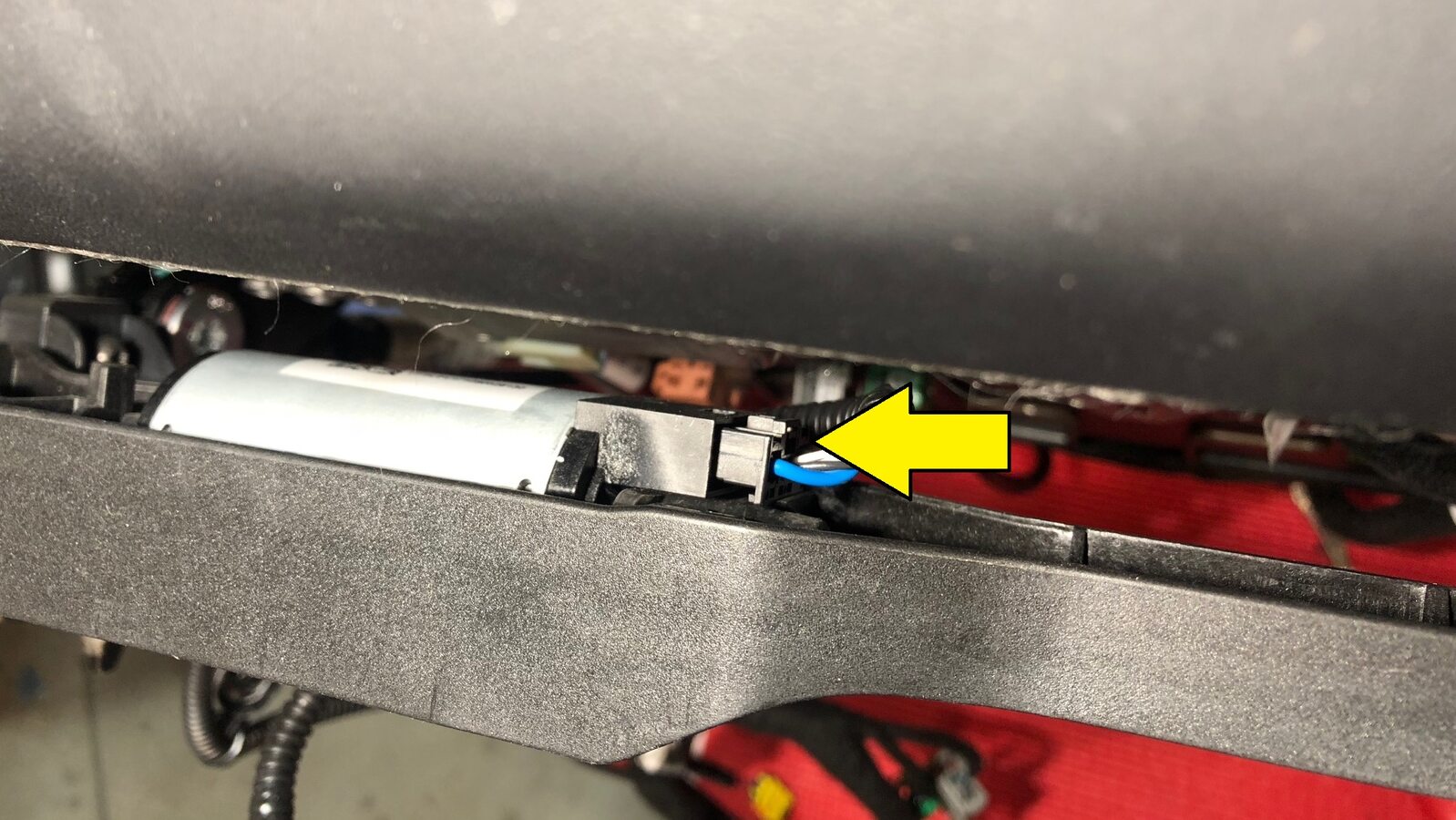

断开电气线束与右侧座椅滑轨电机连接器的连接。

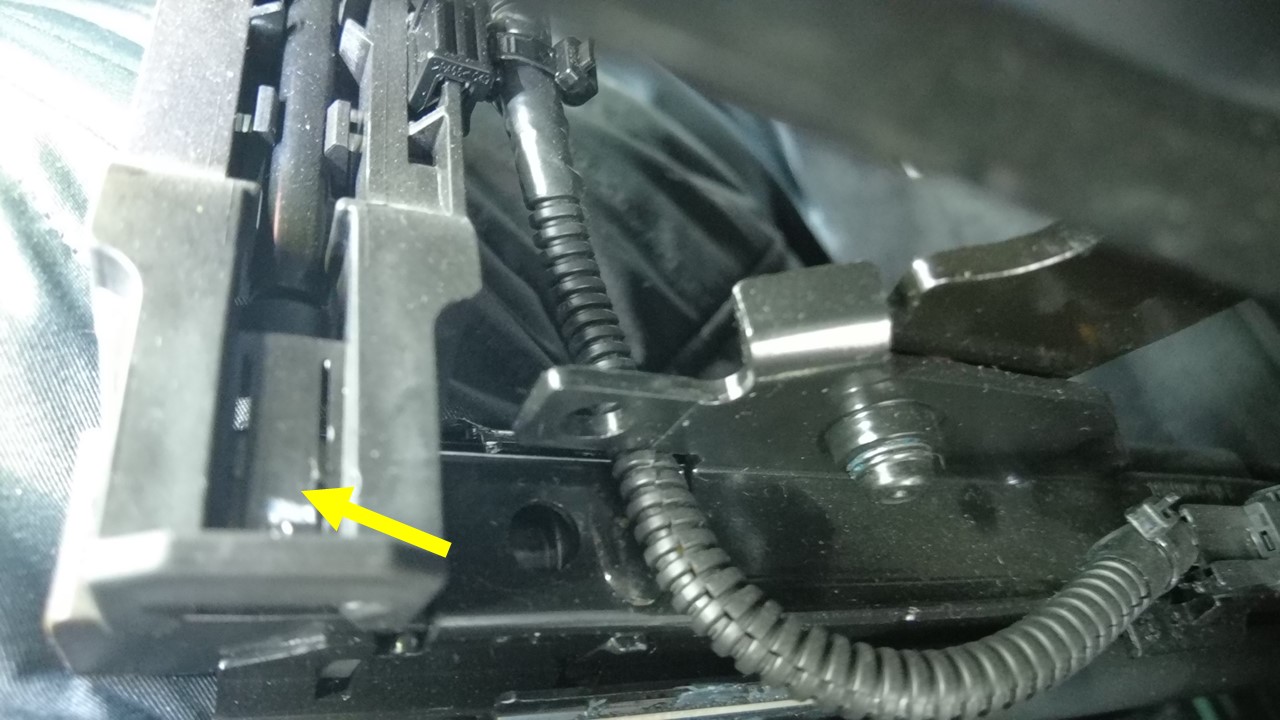

拆卸座椅滑轨电机桥架总成上的线束夹。

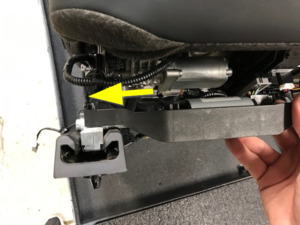

将内侧滑轨从滑轨电机桥架上松开。

注

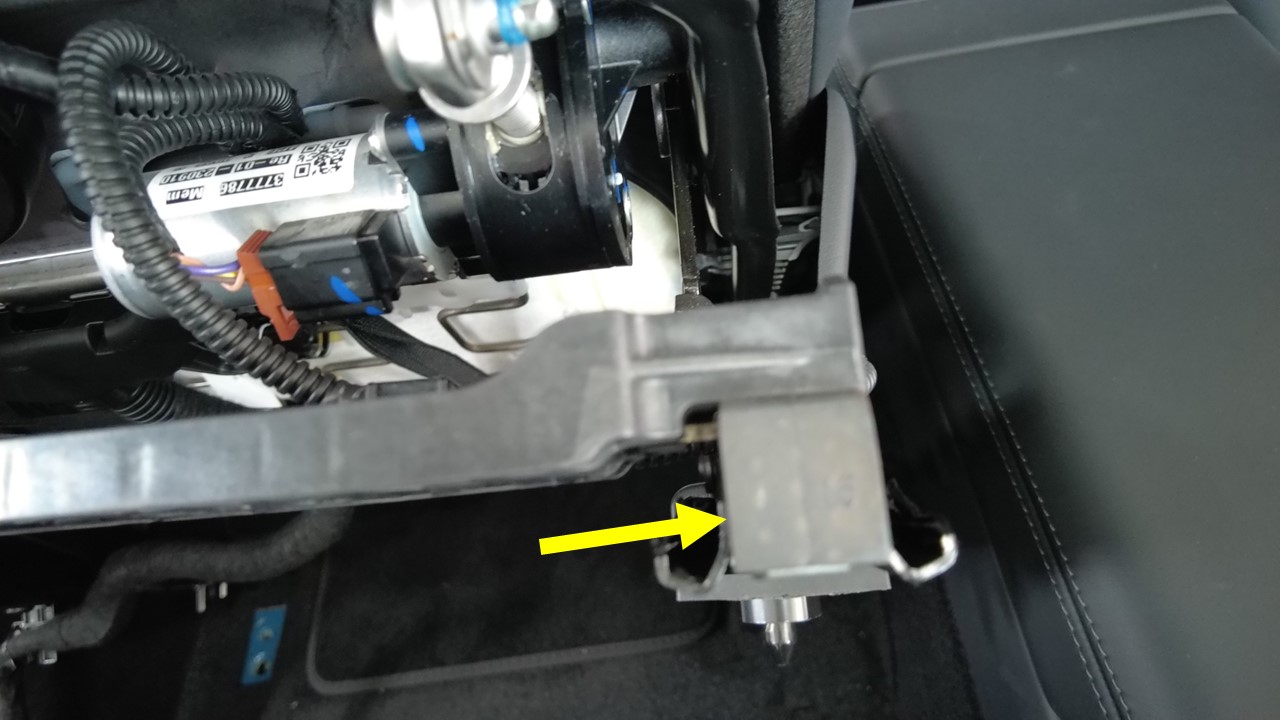

撬开滑轨电机桥架锁片，将外侧滑轨滑离，即可松开。

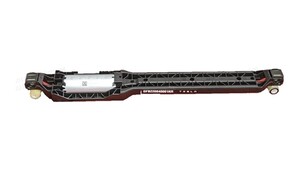

将滑轨电机桥架从外侧滑轨上松开。

注

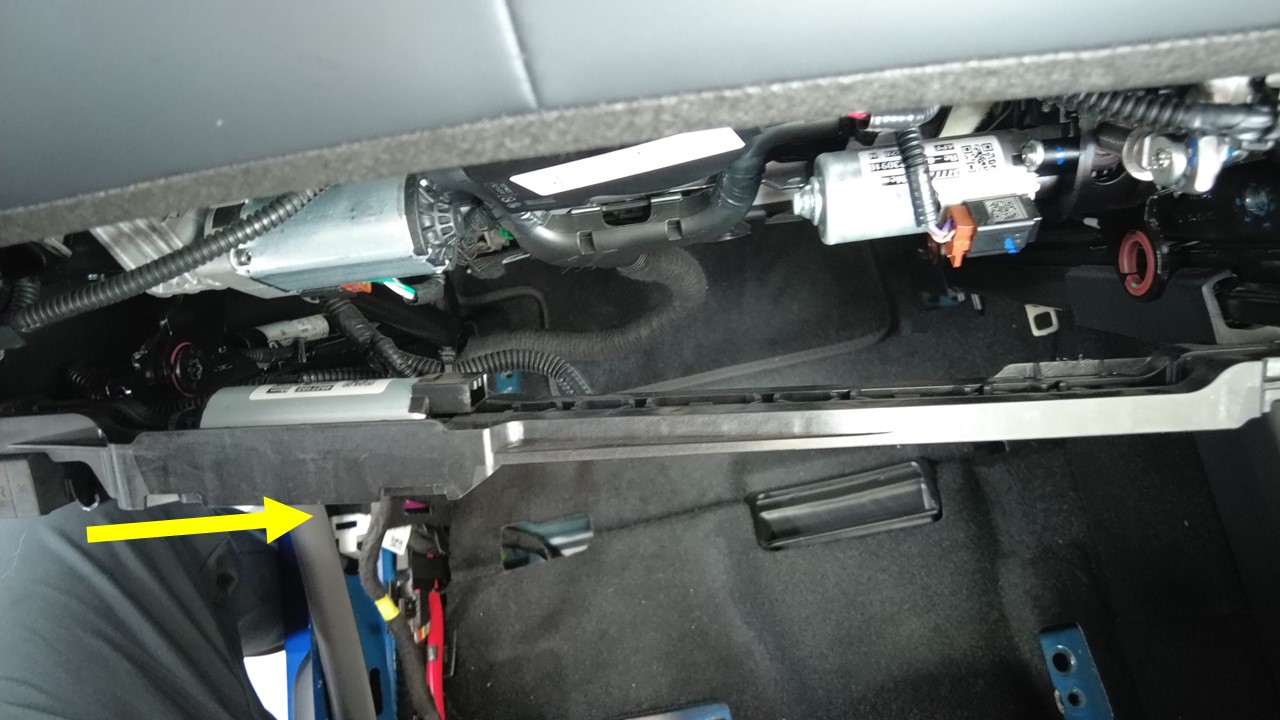

撬开滑轨电机桥架锁片，将滑轨电机桥架滑离内侧滑轨。

安装

将右前座椅外滑轨安装到滑轨桥架总成上。

注

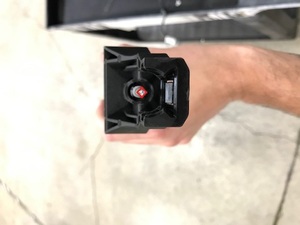

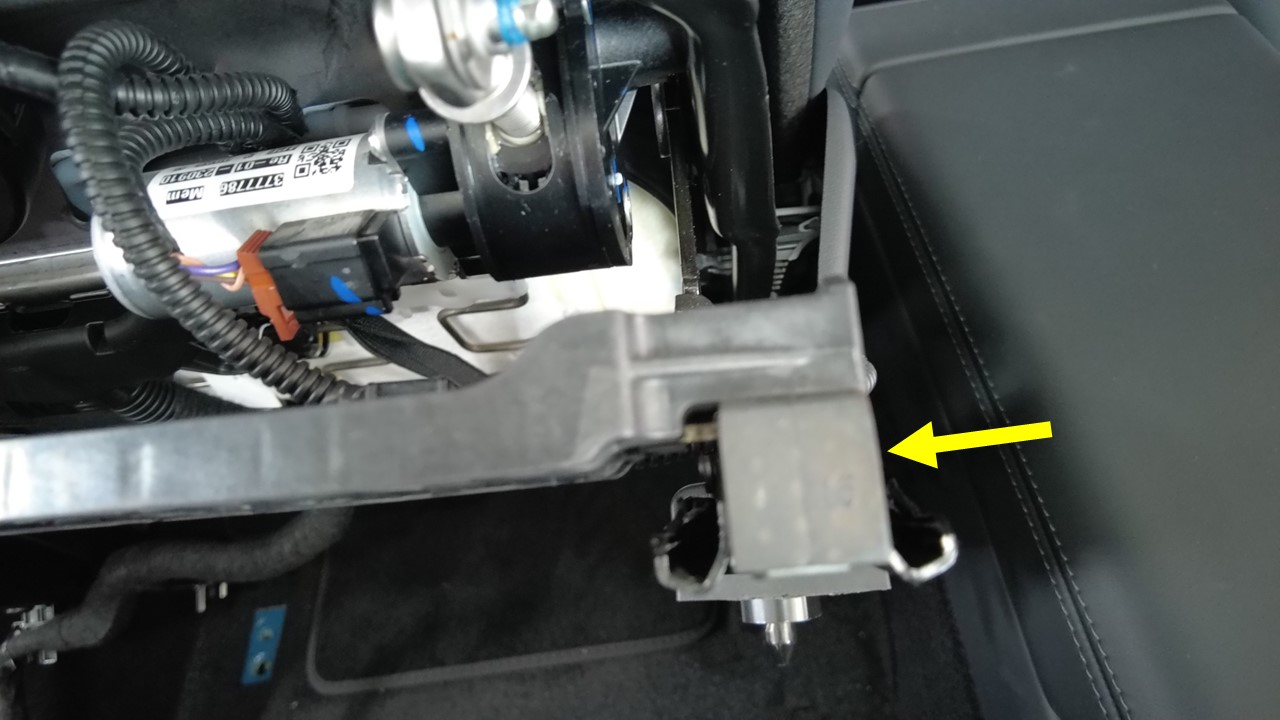

滑轨电机电缆是方形键控型，必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨，直至其完全就位。
将滑轨电机桥架装入内侧滑轨。

注
滑轨电机电缆是方形键控型，必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨，直至其完全就位。
连接滑轨电机电气连接器。
将线束夹（3 个）安装到右前座椅滑轨电机上。
在协助下，安装将右侧滑轨总成固定到右前座垫总成的螺栓（2 个）。
23 Nm (17.0 lbs-ft)
提示：推荐使用以下工具：
- T50 短梅花批头
- 3 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 无绳棘轮/冲击钻
将右前座椅重新放置在右前座椅升降器上。

注
移动座椅时请小心。确保未损坏地毯。
将右前座椅线束固定到驾驶室右前地毯下方。
将右前座椅线束安装到门槛饰板卡子（3 个）。
将右前座椅向前移动，然后安装新的右前座椅后紧固件（2 个）。
33.5 Nm (24.7 lbs-ft)
提示：推荐使用以下工具：
- 梅花 Plus T45 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
将右前座椅向后移动，然后安装新的右前座椅前紧固件（2 个）。
33.5 Nm (24.7 lbs-ft)
提示：推荐使用以下工具：
- 梅花 Plus T45 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
安装右侧 A 柱中部饰板。请参阅A 柱下部总成，左 ((拆卸和更换))。
安装仪表板右侧端盖。请参阅仪表板端盖，左 ((拆卸和更换))。
将右侧前座椅移回原位。
升起所有车窗，关闭所有车门。
