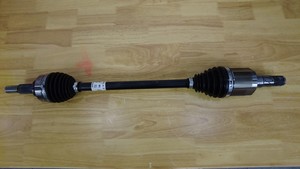

前半轴总成 (左侧） ((拆卸和更换))
校正代码
3930010012
FRT
0.54
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1459409-00-A 轮毂千斤顶适配器，MODEL 3
- 1498673-00-A 轴拆卸工具线缆套件，MS/MX/M3
- 1096075-00-A 液压轮毂拉拔器工具
拆卸
- 松开左前车轮带耳螺母，但请勿在此时拆下车轮。请参阅轮毂总成（拆卸和安装）。
-
松开左前驱动单元半轴螺母。
注推荐使用以下工具：
- 长断路器杆
- 32 毫米深冲击套筒
- 拆下前流线型护板。请参阅前流线型护板 ((拆卸和更换))。
- 拆下左前轮毂。请参阅轮毂总成（拆卸和安装）。
-
拆卸将左前制动软管支架固定到左前转向节的螺栓。
提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手
-
拆卸将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件
-
松开将左前防抱死制动系统轮毂转速传感器固定到转向节的卡子（2 个），然后将传感器置于一旁。
-
拆卸并弃置左前驱动单元半轴螺母和垫圈。
注垫圈固定在螺母上。
-
拆卸并弃置将左前横拉杆球头固定到左前悬架转向节的螺母，然后将横拉杆球头从转向节上拆下。
提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 22 毫米套筒
- 棘轮/扭矩扳手
-
拆卸将左前上方控制臂固定到转向节的螺栓和螺母，然后弃置螺母。
注下压上方控制臂球头以便松开螺栓。提示： 推荐使用以下工具：
- 15 毫米组合扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-
拆卸将支座固定到下方控制臂的螺栓和螺母。
注拆卸前，请留意螺栓和螺母的方向。注推荐使用以下工具：
- 21 毫米组合扳手
- 21 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-
拆卸将左前制动盘固定到转向节的螺栓。
提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 10 毫米深套筒
- 棘轮/扭矩扳手
- 将液压轮毂拉拔器安装到左前轮毂上，然后安装并用手拧紧将拉拔器固定到轮毂的螺母（5 个）和垫圈（5 个）。
-

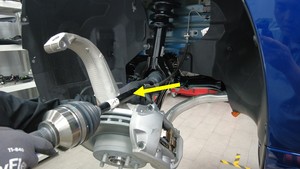

在协助下，从左前轮毂总成上拆下左前驱动单元半轴，然后将半轴置于一旁。
警告为降低人身伤害风险，拆卸半轴时，请根据需要佩戴防割手套和适当的个人防护装备 (PPE)。半轴从驱动单元上松开时，请确保双手远离其他组件，以防止受伤。
- 拆卸螺母（5 个）和垫圈（5 个），然后从左前轮毂上拆下液压轮毂拉拔器。
-

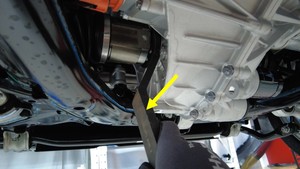

将车轴拆卸工具安装到前驱动单元和左前半轴内接头之间。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-
在协助下，使用无弹力锤，将左前半轴从前驱动单元上松开，然后将半轴从车辆上拆下。

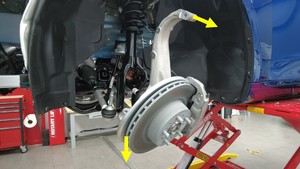

注将左前转向节总成移至一旁，以便留出足够空间安全拆卸左前驱动单元半轴。
安装
-
在协助下，将左前驱动单元半轴安装到前驱动单元上。
注将左前转向节总成移至一旁，以便留出足够空间安全安装左前驱动单元半轴。注将半轴小心推入驱动单元，直至半轴端头与小齿轮轴接触时发出“咔哒”声。注将半轴卡环锁定到位时，可以感觉到半轴上有轻微拉力。注拉动半轴内盖，确认卡环锁定到位。如果半轴与驱动单元分离，则需重新安装半轴，然后测试是否完全就位。
-
在左前半轴总成外侧涂抹Molykote M-77 润滑膏。
注如果需要，请在涂抹前清洁半轴。注在轴上涂抹的量应不大于 1 克。
-
手动拧紧螺栓和螺母，将支座固定到下方控制臂。
-
将左前上方控制臂放置到转向节上，然后安装螺母和新的螺栓，将左前上方控制臂固定到转向节。
56 Nm (41.3 lbs-ft)提示： 推荐使用以下工具：- 15 毫米组合扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-
将左前横拉杆球头放置到左前转向节上，然后安装新的螺母，将左前横拉杆球头固定到左前悬架转向节上。180 Nm (132.7 lbs-ft)提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 22 毫米套筒
- 棘轮/扭矩扳手
-
安装将左前制动盘固定到转向节的螺栓。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 10 毫米深套筒
- 棘轮/扭矩扳手
-
安装将左前制动软管支架固定到左前转向节的螺栓。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 10 毫米套筒
- 棘轮/扭矩扳手
-
安装将左前防抱死制动系统轮毂转速传感器固定到转向节的卡子（2 个）。
-
安装将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件
-
将轮毂轴承千斤顶适配器安装到左前轮毂轴承上，然后手动拧紧带耳螺母（5 个）。
-
放置并升起托臂支架，以模拟位于行驶高度的悬架。
-
测量翼子板底部与前轴中心的距离，确保前悬架已设置到行驶高度。测得距离应为 423 毫米。
-
紧固将支座固定到下方控制臂的螺栓和螺母。106 Nm (78.2 lbs-ft)提示： 推荐使用以下工具：
- 21 毫米组合扳手
- 21 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-
移走左前悬架下方的托臂支架。
-
拆卸用于固定轮毂轴承千斤顶适配器的带耳螺母（5 个），然后将轮毂轴承千斤顶适配器从车辆上拆下。
注使用无弹力锤轻轻敲击，以便辅助拆卸。
-
安装将左前制动盘固定到转向节的螺栓。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 10 毫米深套筒
- 棘轮/扭矩扳手
- 松开左前轮毂螺母，但请勿在此时安装车轮。请参阅轮毂总成（拆卸和安装）。
- 安装前流线型护板。请参阅前流线型护板 ((拆卸和更换))。
- 安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
-
完全紧固新的左前驱动单元半轴螺母。300 Nm (221.2 lbs-ft)注推荐使用以下工具：
- 32 毫米深冲击套筒
- 将车辆从举升机上移走。请参阅GUID-0ECF2493-88F6-48E9-ADBB-9AE1D52E217C.html。
