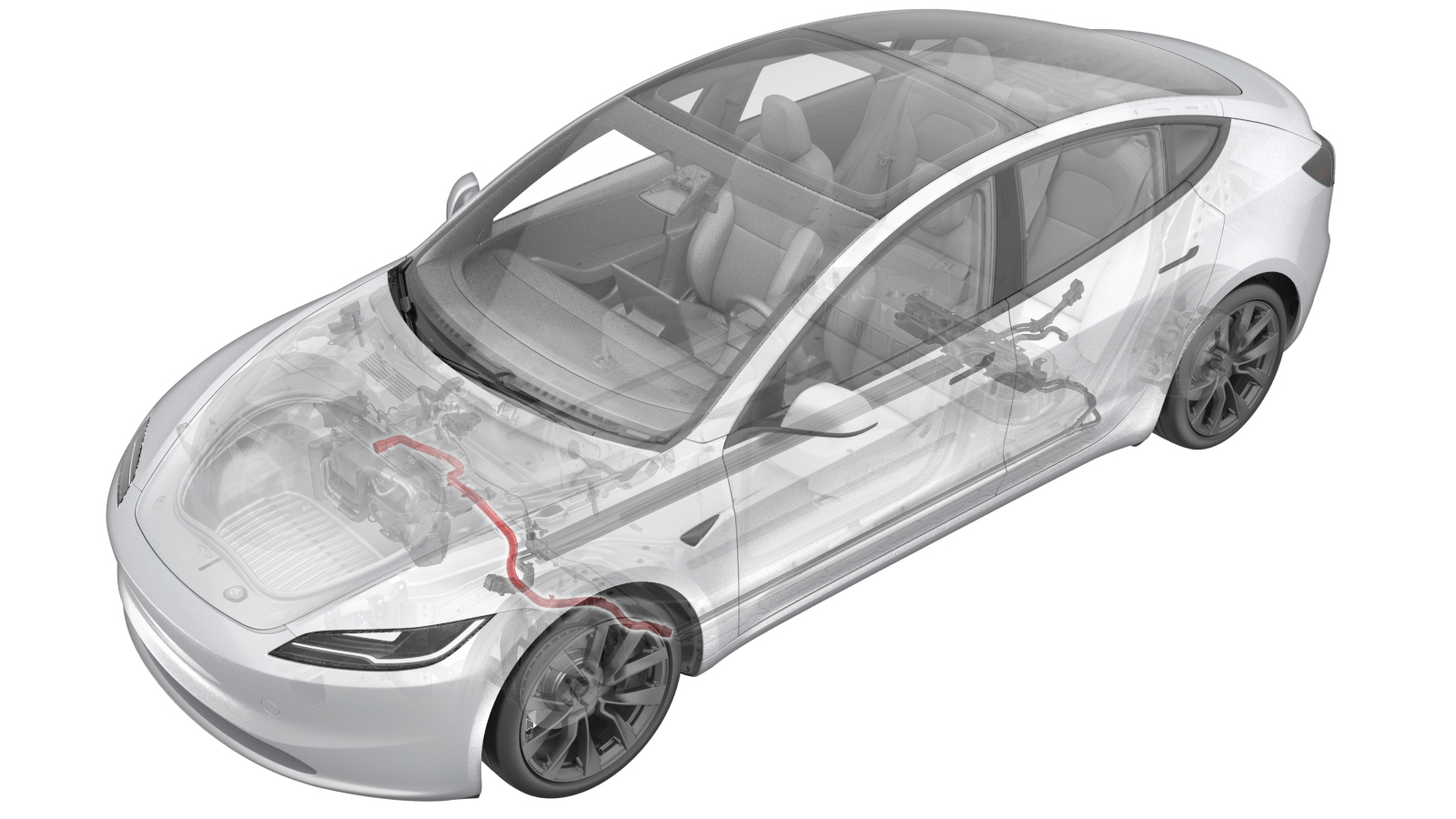

软管，高压电池回路 ((拆卸和更换))

校正代码 1830020082 FRT 0.96 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放套件

扭矩规格

表 1. 扭矩规格： 软管，高压电池回路 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前轮拱内衬固定到滑板的螺栓
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
  • 10 毫米深套筒
 重复使用

拆卸

  1. 举升并支撑车辆。请参阅GUID-0ECF2493-88F6-48E9-ADBB-9AE1D52E217C.html。
  2. 拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
  3. 断开低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
  4. 拆卸驾驶室进气槽。请参阅HVAC，新风槽，总成 ((拆卸和更换))。
  5. 拆卸检修板。请参阅前保险杠饰板 - 总成，检修面板 ((拆卸和更换))。
  6. 拆卸前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
  7. 拆卸前流线型护板。请参阅前流线型护板 ((拆卸和更换))。
  8. 拆卸将左前轮拱内衬固定到滑板的推拉式卡子（3 个）和螺栓。
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  9. 使用弹力带拉回左前轮拱内衬，然后将其固定到副车架上。
  10. 在高压电池左前侧下方放置一个冷却液排放容器。

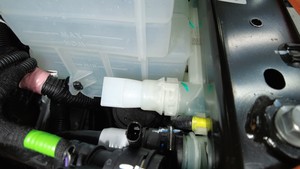

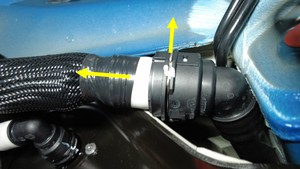

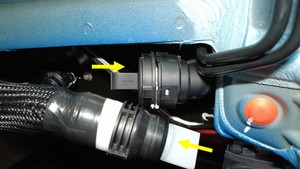

  11. 松开卡子，断开高压电池回路软管，然后尽快堵住软管和高压电池管，以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    注
    尽快堵住高压电池回路软管，以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    注
    如果冷却液流失量超过 1 升，则需进行真空加注。请参阅冷却系统 - 真空再充注 (Test/Adjust)。

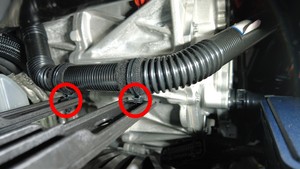

  12. 松开将高压电池回路软管固定到车辆的卡子（2 个）。
  13. 取走车辆下方的冷却液排放收集器。
  14. 将车辆降低至舒适的作业高度。
  15. 在车辆前部下方放置一个液体收集器。
  16. 拆卸低压电池。请参阅16V 锂离子电池包 ((拆卸和更换))。

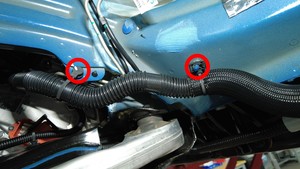

  17. 松开将高压电池回路软管固定到低压电池支架的卡子（2 个）。
  18. 拆卸新鲜空气进气槽。请参阅HVAC，新鲜空气进气口 ((拆卸和更换))。

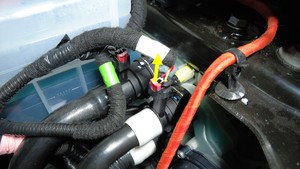

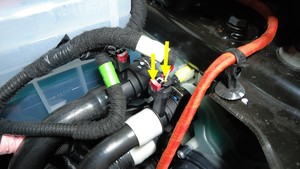

  19. 将传感器连接器从冷却器至电池软管上断开。
  20. 将传感器连接器从动力总成供给软管上断开。

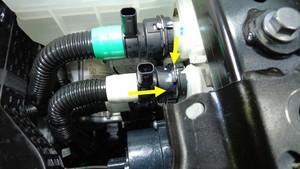

  21. 松开卡子，将冷却器至电池软管从超级歧管上断开，然后尽快堵住软管和超级歧管，以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    注
    尽快堵住超级歧管，尽可能减少冷却液流失。
  22. 松开卡子，将动力总成供给软管从超级歧管上断开，然后尽快堵住软管和超级歧管，以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    注
    尽快堵住超级歧管，尽可能减少冷却液流失。

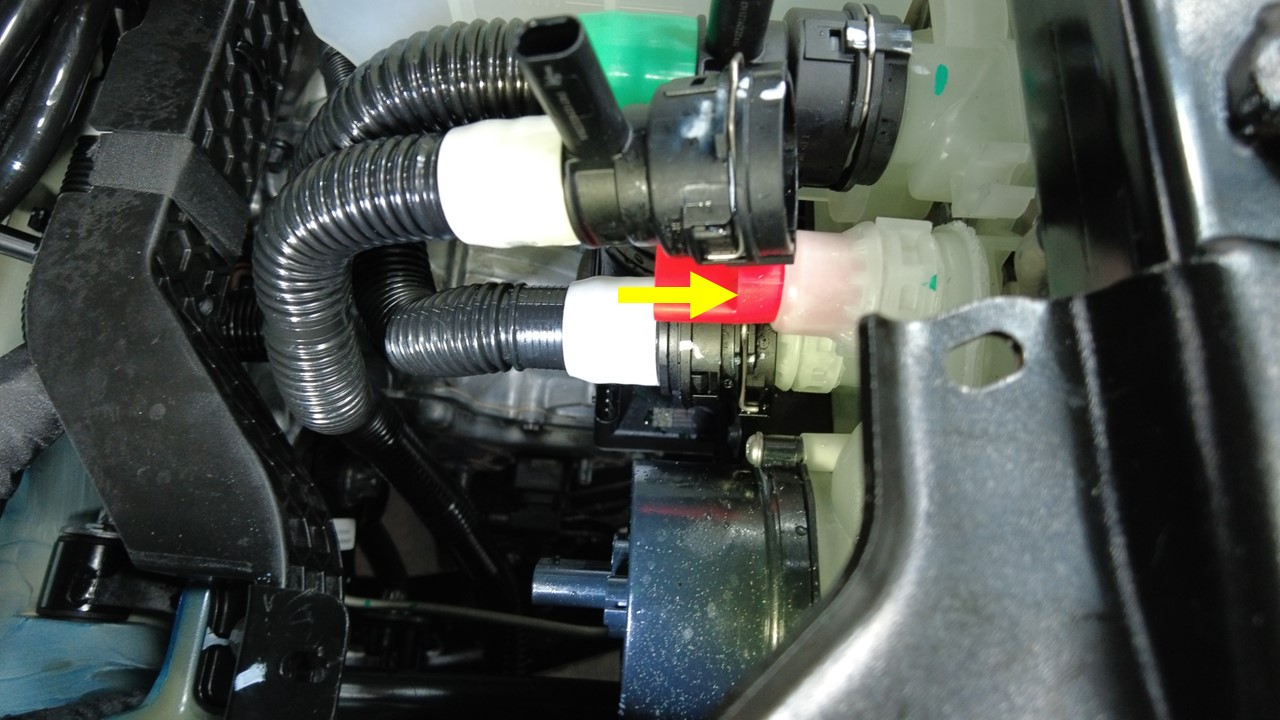

  23. 松开卡子，将高压电池回路软管从超级歧管上断开，然后尽快堵住软管和超级歧管，以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    注
    尽快堵住超级歧管，尽可能减少冷却液流失。
  24. 将高压电池回路软管从车辆上拆下。

安装

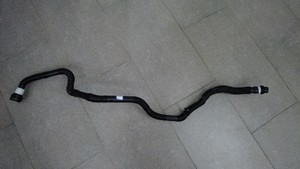

  1. 将新的高压电池回路软管放置到车辆上。
    Informational PurposesAn informational icon, calling your attention
    注
    将高压电池回路软管安装到车辆右侧，然后将软管拉向车辆左侧后压入轮拱内衬区域。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿弯折或用力拉拽软管，请按照要求缓缓转动软管。
  2. 紧固将高压电池回路软管固定到低压电池支架的卡子（2 个）。
  3. 拆卸超级歧管上的堵头，然后立即将高压电池回路软管连接到超级歧管上，并紧固卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管已就位。
  4. 拆卸超级歧管上的堵头，然后立即将冷却器至电池软管连接到超级歧管，并紧固卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管已就位。
  5. 拆卸超级歧管上的堵头，然后立即将动力总成供给软管连接到超级歧管，并紧固卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管已就位。
  6. 将传感器连接器连接到动力总成供给软管上。
  7. 将传感器连接器连接到冷却器至电池软管上。
  8. 安装新鲜空气进气槽。请参阅HVAC，新鲜空气进气口 ((拆卸和更换))。
  9. 取走放置在车辆前部下方的液体收集器。
  10. 将车辆完全升高，然后降下举升机，直到安全锁正确接合。
  11. 在高压电池左前侧下方放置一个冷却液排放容器。
  12. 拆卸高压电池回路软管上的堵头，然后立即将高压电池回路软管连接到高压电池回路管，并紧固卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管已就位。
  13. 紧固将高压电池回路软管固定到车辆的卡子（2 个）。
  14. 取走车辆下方的冷却液排放收集器。
  15. 将弹力带从左前轮拱内衬上拆下。
  16. 安装将左前轮拱内衬固定到滑板的推拉式卡子（3 个）和螺栓。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  17. 安装前流线型护板。请参阅前流线型护板 ((拆卸和更换))。
  18. 安装低压电池。请参阅16V 锂离子电池包 ((拆卸和更换))。
  19. 连接低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
  20. 执行冷却系统（部分重新加注和排空）程序。请参阅冷却系统（部分重新加注和排放）。
  21. 安装前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
  22. 安装检修板。请参阅前保险杠饰板 - 总成，检修面板 ((拆卸和更换))。
  23. 安装驾驶室进气槽。请参阅HVAC，新风槽，总成 ((拆卸和更换))。
  24. 安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
  25. 将车辆驶离双柱举升机。请参阅GUID-0ECF2493-88F6-48E9-ADBB-9AE1D52E217C.html。
