驱动轮毂轴承总成 ((拆卸和更换))
校正代码
3101010012
FRT
0.36
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1096075-00-A 液压轮毂拉拔器工具
- 1062500-00-A 磁场观察器卡片
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 左前驱动单元半轴螺母 |
 300 Nm (221.2 lbs-ft) |
|
更换 | |
| 将左前轮毂轴承固定到左前转向节的螺栓 |
85 Nm (62.7 lbs-ft) |
|
重复使用 |
拆卸
- 举升并支撑车辆。请参阅GUID-0ECF2493-88F6-48E9-ADBB-9AE1D52E217C.html。
-
松开左前轮毂带耳螺母。
警告仅可使用手动工具拆卸或安装紧固件。请勿使用冲击或电动工具。警告使用六角套筒。请勿使用 12 角套筒或专用套筒。
-
松开左前驱动单元半轴螺母。
注推荐使用以下工具：
- 长断路器杆
- 32 毫米深冲击套筒
- 拆卸左前车轮。请参阅轮毂总成（拆卸和安装）。
- 拆卸左前制动盘。请参阅左前制动盘 ((拆卸和更换))。
-
拆卸并弃置左前驱动单元半轴螺母和垫圈。
注垫圈固定在螺母上。
- 将液压轮毂拉拔器工具放置在左前车轮支柱上，然后用手拧紧车轮带耳螺母（5 个）。
-
将左前驱动单元半轴从左前轮毂总成上分离。
注按住轮毂不动，同时顺时针转动液压轮毂拉拔器工具把手，将左前驱动单元半轴从轮毂总成上分离。
- 从左前车轮支柱上拆下轮毂拉拔器工具。
-

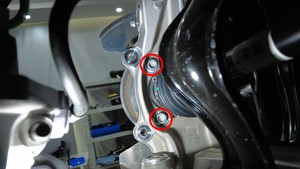

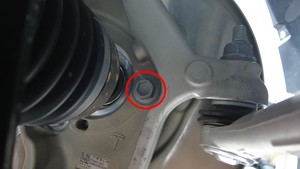

拆卸将左前轮毂固定到左前转向节的螺栓（3 个）。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。提示： 推荐使用以下工具：
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 无绳棘轮/冲击钻
-

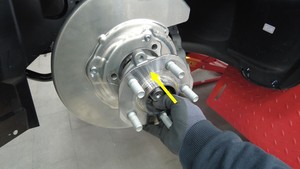

从车上拆下左前轮毂。
安装
-

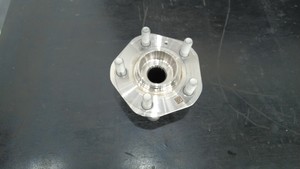

安装前，检查左前轮毂上的调节环：使用磁场观察卡确保调节环上的磁场未被损坏。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-
向左后半轴总成外侧涂抹 Molykote M-77 润滑膏。
注如果需要，请在涂抹前清洁半轴。注在轴上涂抹的量应不大于 1 克。
-
对齐左前驱动单元半轴花键，然后将左前轮毂安装到左前转向节上。
-
安装将左前轮毂固定到左前转向节的螺栓（3 个）。85 Nm (62.7 lbs-ft)提示： 推荐使用以下工具：
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 无绳棘轮/冲击钻
-
在半轴上安装新的半轴螺母并手动拧紧。
- 安装左前制动盘。请参阅左前制动盘 ((拆卸和更换))。
- 安装左前车轮，然后用手拧紧车轮带耳螺母。
- 降下车辆，直至轮胎与地面接触。请参阅GUID-0ECF2493-88F6-48E9-ADBB-9AE1D52E217C.html。
- 完全紧固车轮带耳螺母。请参阅轮毂总成（拆卸和安装）。
-
完全紧固新的左前驱动单元半轴螺母。300 Nm (221.2 lbs-ft)注推荐使用以下工具：
- 32 毫米深冲击套筒
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
