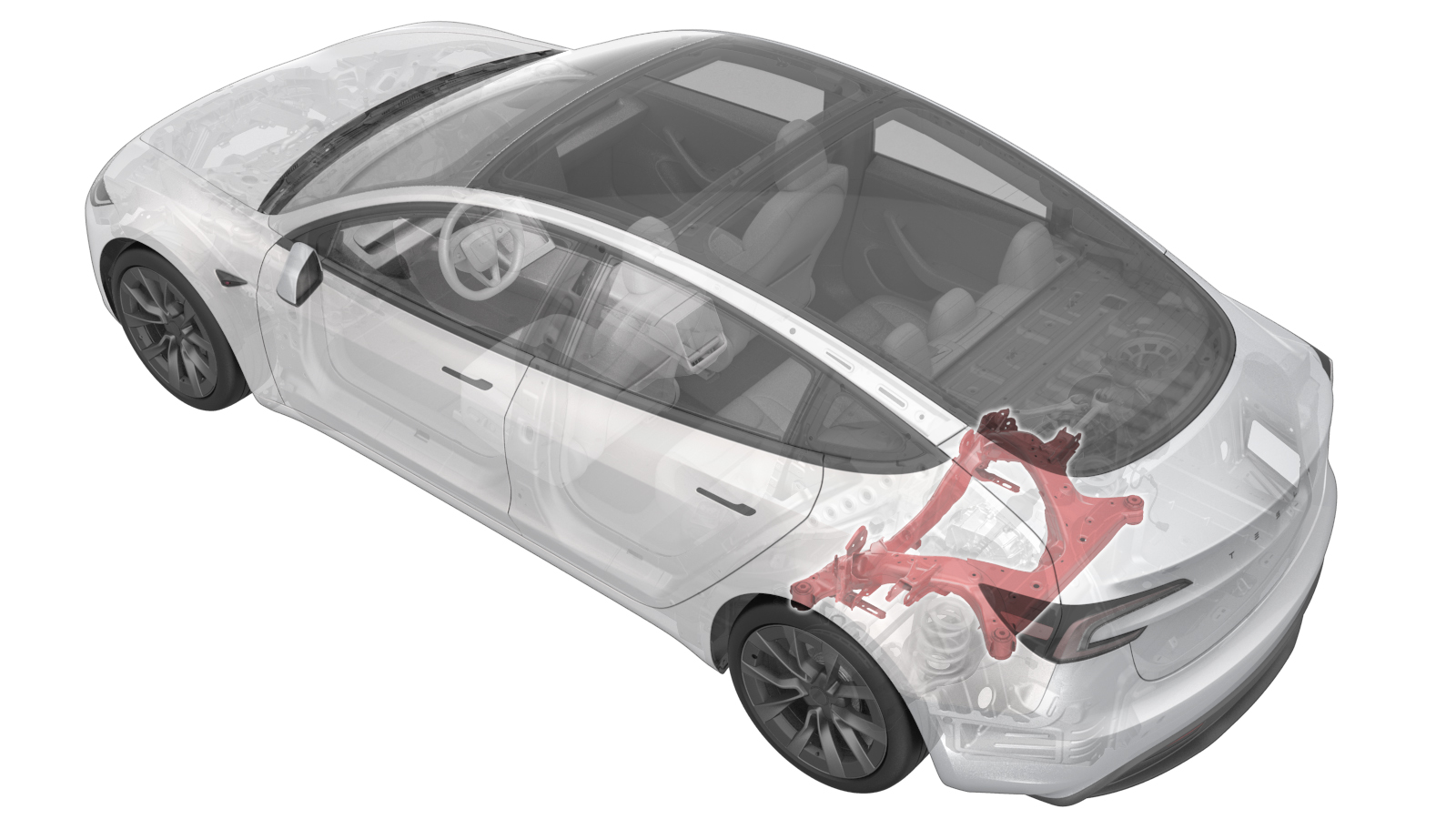

后副车架总成 ((拆卸和更换))

校正代码 3001020112 FRT 4.38 3.75 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

2024 年 4 月 30 日：将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。

1096075-00-A 液压轮毂拉拔器工具
1457016-00-A 弹簧压缩器套件，GEDORE
1135762-00-A 冷却软管维修堵头套件，Model 3
1130279-00-A 驱动单元吊索，Model 3（北美、亚太地区）

表 1. 扭矩规格：后副车架总成 ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换
将后驱动单元接地带固定到车辆的螺母	10 Nm (7.4 lbs-ft)	棘轮/扭矩扳手 10 毫米 12 角深套筒	重复使用
将后驱动单元高压线缆支架固定到高压电池的螺母	10 Nm (7.4 lbs-ft)	10 毫米深磁性套筒无绳棘轮/冲击钻 10 毫米套筒棘轮/扭矩扳手	重复使用
将副车架固定到车身的左后和右后螺栓	165 Nm (121.7 lbs-ft)	棘轮/扭矩扳手 6 英寸加长件 21 毫米套筒	更换
将驱动单元固定到副车架的左侧、右侧和后部螺栓	80 Nm (59.0 lbs-ft)	棘轮/扭矩扳手 18 毫米套筒	重复使用

拆卸

使用轮毂轴承拉拔器将左右半轴从轮毂轴承花键上分离，然后将带耳螺母和拉拔器垫圈从左后和右后制动盘螺柱上拆下，最后将轮毂轴承拉拔器从制动盘上拆下。请参阅后半轴 - 半轴总成，后 (左侧） ((拆卸和更换))。
通过外部开关打开后备箱。
将前排两个座椅向前移动。
在触摸屏上操作，将车辆置于“维护模式”。请参阅维护模式。
解锁车辆网关。请参阅网关解锁。
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Coolant System > Coolant Fill/Drain，点击Run，然后等待例行程序完成。
在触摸屏上，点击Controls > Service > Towing，将车辆置于牵引模式。
执行车辆高压禁用程序。请参阅车辆高压禁用程序。
拆卸后饰板。请参阅Fascia Assembly - Rear ((拆卸和安装)) ((拆卸和安装))。

注
拆卸（而非部分松开）后流线型护板。请参阅后流线型护板 ((拆卸和更换))。
拆卸左后和右后悬架护罩。请参阅左后悬架盖 ((拆卸和更换))。
拆下并弃用将左后制动钳固定到左后转向节的螺栓（2 个），将卡钳从转向节上拆下，然后将其挂在 S 型钩上。
提示：推荐使用以下工具：
- 无绳棘轮/冲击钻
- 外梅花套筒 E18
- 3 英寸加长件
- 棘轮/扭矩扳手
将弹簧压缩器安装到左后螺旋弹簧。
注
不同维修中心使用的工具可能有所不同。
提示：推荐使用以下工具：
- 棘轮/扭矩扳手
- 19 毫米深套筒
- 1096075-00-A 液压轮毂拉拔器工具

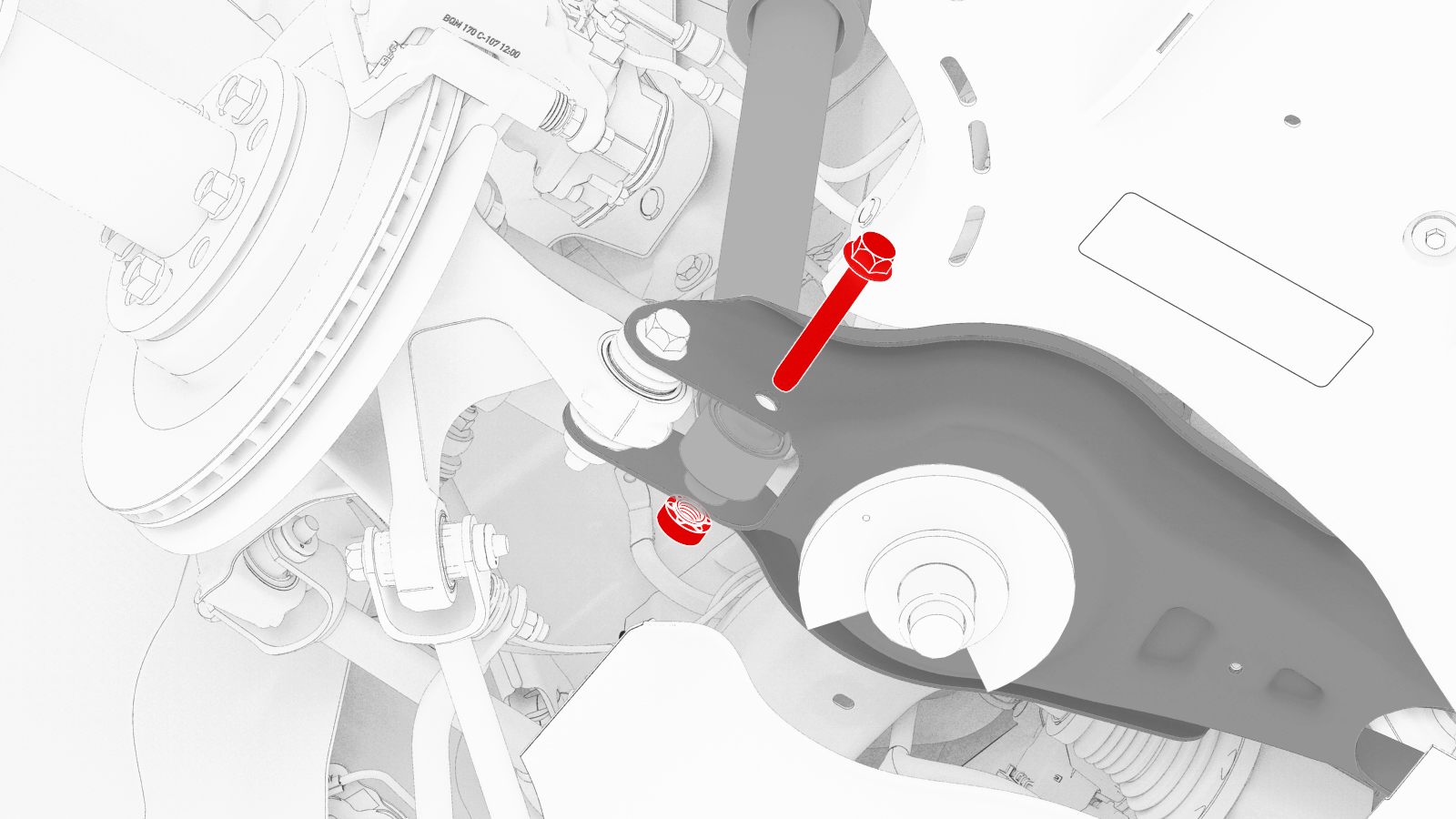

拆卸将左后减震器固定到下尾连杆的螺栓。
注
推荐使用以下工具：

无绳棘轮/冲击钻

21 毫米套筒
对右侧重复第11步至第13步。
拆卸将后驱动单元接地带固定到车辆的螺母。
提示：推荐使用以下工具：
- 棘轮/扭矩扳手
- 10 毫米 12 角深套筒
将车辆举升到适宜的作业高度，然后将举升机降至锁止位。

警告

务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

确保车门周围无其他物体。
断开右副车架线束连接器。

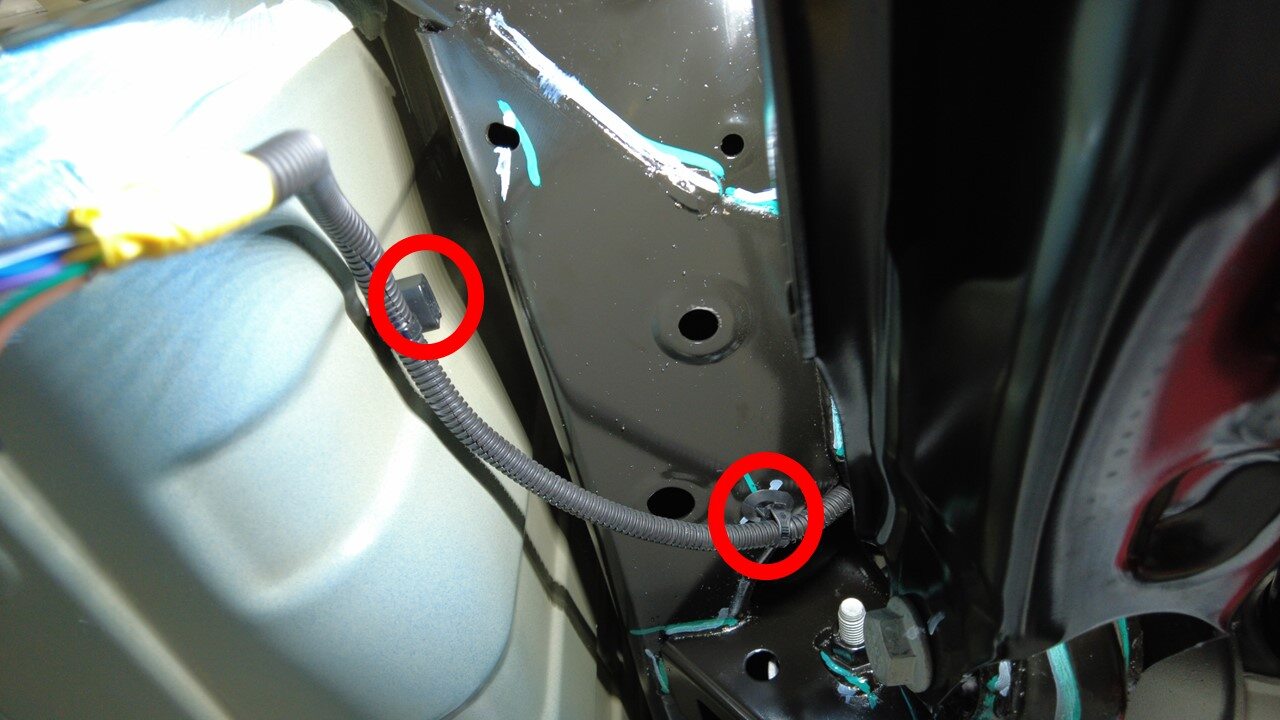

将右副车架线束夹（2 个）从车身上拆下。
拆卸后平衡杆总成。请参阅后平衡杆总成 ((拆卸和更换))。
松开将冷却液软管固定到左右剪力板的卡子（4 个）。

图 1. 左侧如图所示，右侧类似
拆卸后滑板。请参阅高压电池总成后防滑板 ((拆卸和更换))。
在车辆右后侧下方放置一个冷却液排放容器。

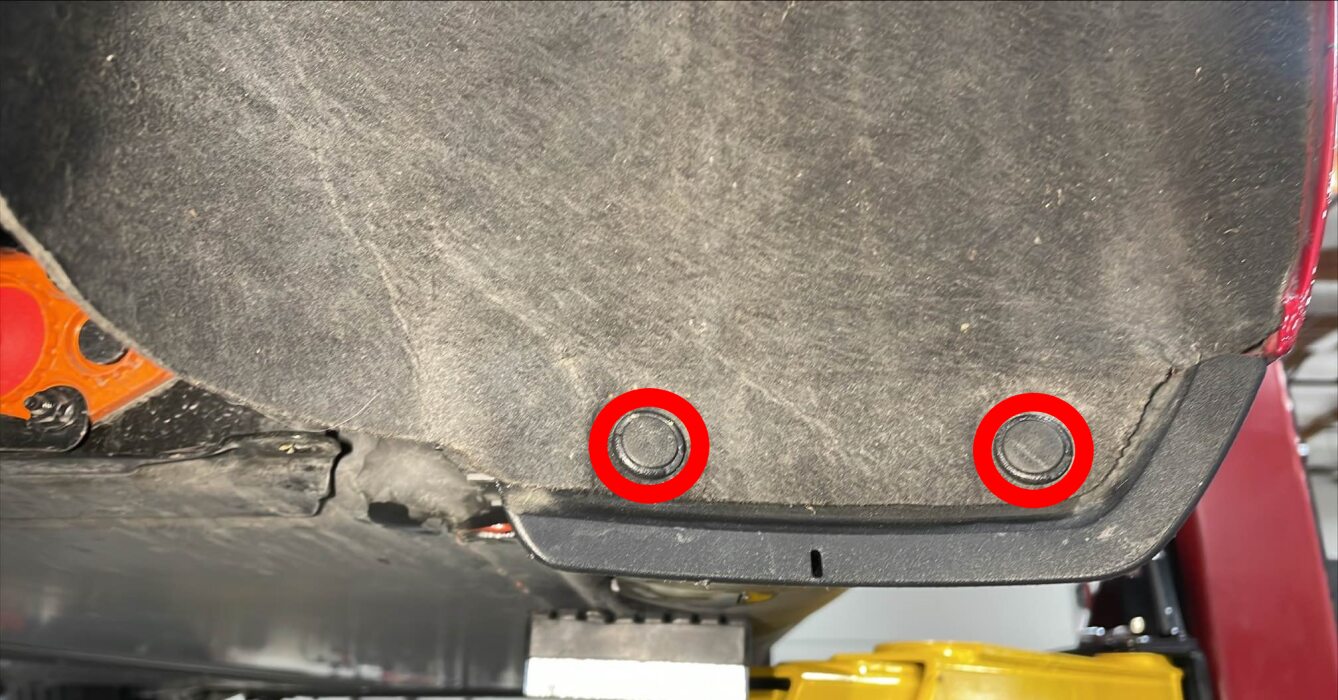

松开将右后轮毂内衬固定到门槛板的推拉式卡子（2 个），然后将轮毂内衬移至一旁，以便操作。
将后驱动单元出口软管从动力总成回流管上断开，然后堵住软管两端。

注
降下高压电池右后侧的软管。必要时，用车间毛巾清理残留冷却液。如果冷却液流失量超过 1 升，则需要进行真空加注。
拆卸后驱动单元变流器进口软管。请参阅管道（动力总成），后驱动单元逆变器入口 ((拆卸和更换))。
取走车辆下方的冷却液排放容器。
拆卸将后驱动单元高压线缆支架固定到高压电池的螺母。
注
紧固件数量可能有所不同。
提示：推荐使用以下工具：
- 10 毫米深磁性套筒
- 无绳棘轮/冲击钻
- 10 毫米套筒
- 棘轮/扭矩扳手
断开将后驱动单元高压线缆固定到高压电池的连接器。

注
松开锁片，然后向上转动释放杆，以松开连接器。请勿强行提起释放杆。确保后驱动单元接头上的对齐锁片未损坏。
将副车架举升工具放置在后副车架下方正确位置，然后将供气装置连接到工具上。
在协助下，抬起副车架举升工具以支撑后副车架。

注
将系带末端的金属钩固定到副车架举升工具上的环上，然后拉动系带，直至其紧固。如有必要，可降低车辆。
标记左后和右后副车架螺栓（2 个）。

注
标记副车架原始位置，以便安装时重新对齐。如有必要，也可以标记副车架铸件和衬套相对于车身的位置。
拆卸左后和右后副车架剪力板。请参阅左前，后副车架剪力板 ((拆卸和更换))。
拆卸并弃置将副车架固定到车身的左后和右后螺栓。
提示：推荐使用以下工具：
- 棘轮/扭矩扳手
- 6 英寸加长件
- 21 毫米套筒
将副车架和后驱动单元总成从车辆上降下。

警告
降下副车架时请小心，请勿损坏周围组件。
将供气装置从副车架举升工具上断开，然后将副车架举升工具和副车架从车辆上移走。
将左后和右后螺旋弹簧从后下尾连杆上拆下。
将后驱动单元接地带卡子从副车架上松开。
在副车架和固定装置总成下方放置液体收集器。

注
在以下几个步骤中，按要求使用折叠漏斗。
松开后驱动单元逻辑连接器卡子。
松开后驱动单元逻辑连接器。

注
松开锁片，然后下压把手以松开连接器。
断开解析器连接器
松开后驱动单元上的卡子（2 个）。
断开机油泵连接器。

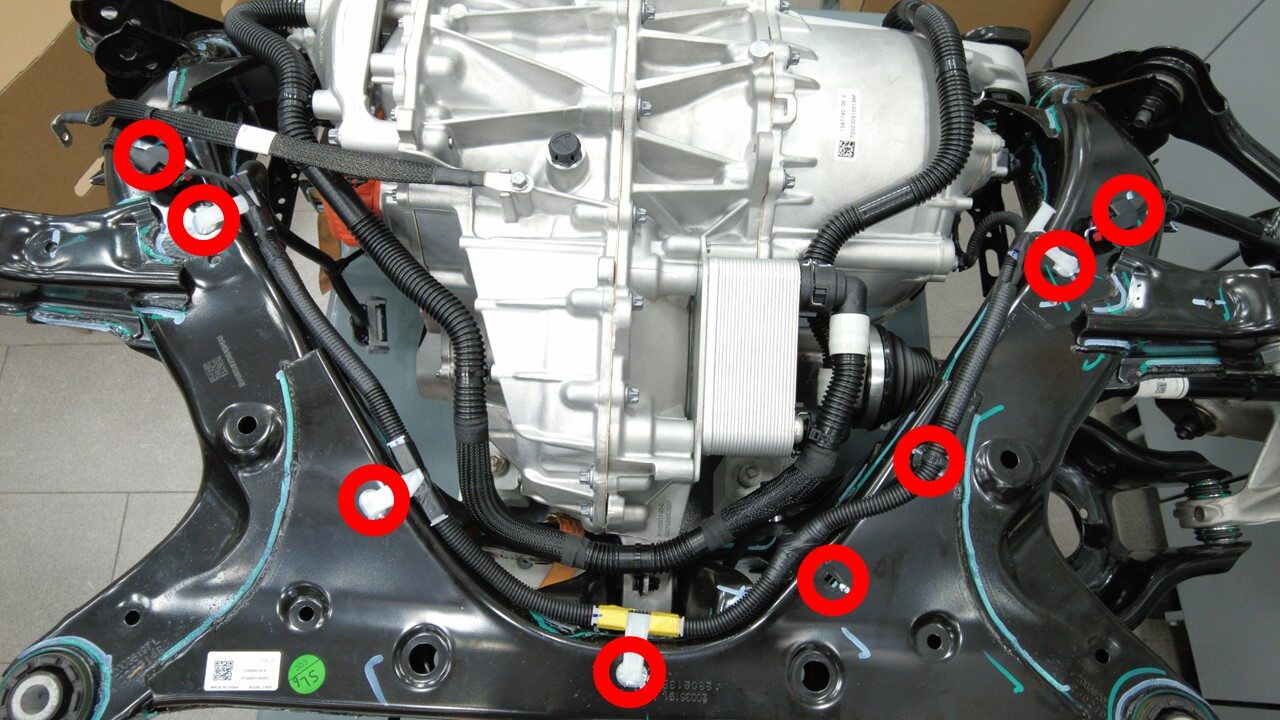

松开将副车架线束固定到副车架顶部后侧的夹子（8 个），然后将线束从副车架上拆下。
拆卸左后和右后半轴。请参阅后半轴 - 半轴总成，后 (左侧） ((拆卸和更换))。
拆卸左后和右后转向节。请参阅后转向节总成，左 ((拆卸和更换))。
拆卸左后和右后上尾连杆。请参阅后悬架上部尾连杆总成 ((拆卸和更换))。
拆卸左后和右后上前连杆。请参阅后悬架上部前连杆总成 ((拆卸和更换))。
拆卸左后和右后止推杆。请参阅后悬架（包含轮毂轴承）止推杆总成，左 ((拆卸和更换))。
拆卸左后和右后下前连杆。请参阅后悬架（包含轮毂轴承）下前连杆，左 ((拆卸和更换))。
拆卸左后和右后下尾连杆。请参阅左后悬架（包含轮毂轴承）下尾连杆 ((拆卸和更换))。
将后副车架总成置于起重机架下方。

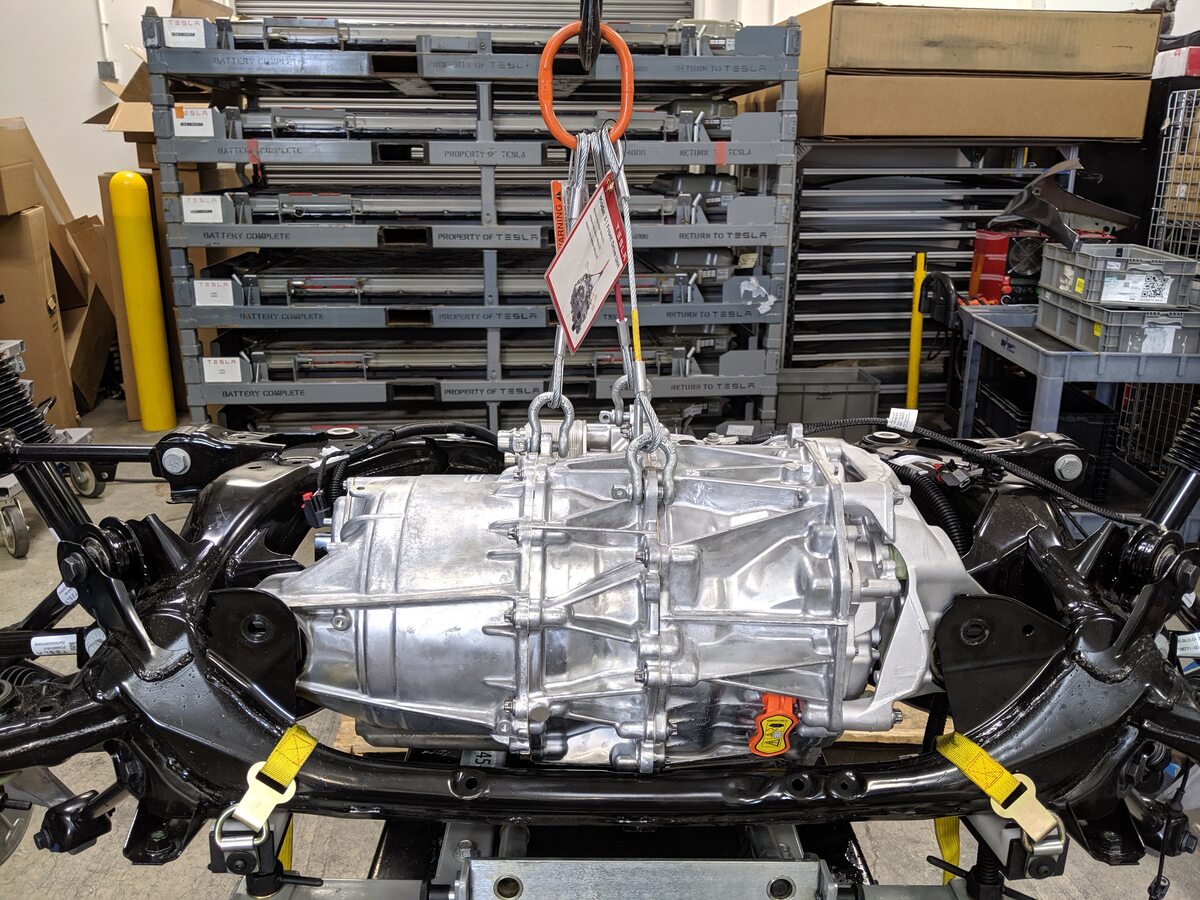

将驱动单元吊索工具连接到驱动单元。
将驱动单元吊索紧固到起重机架，升起吊索，直至吊索出现些许张力。

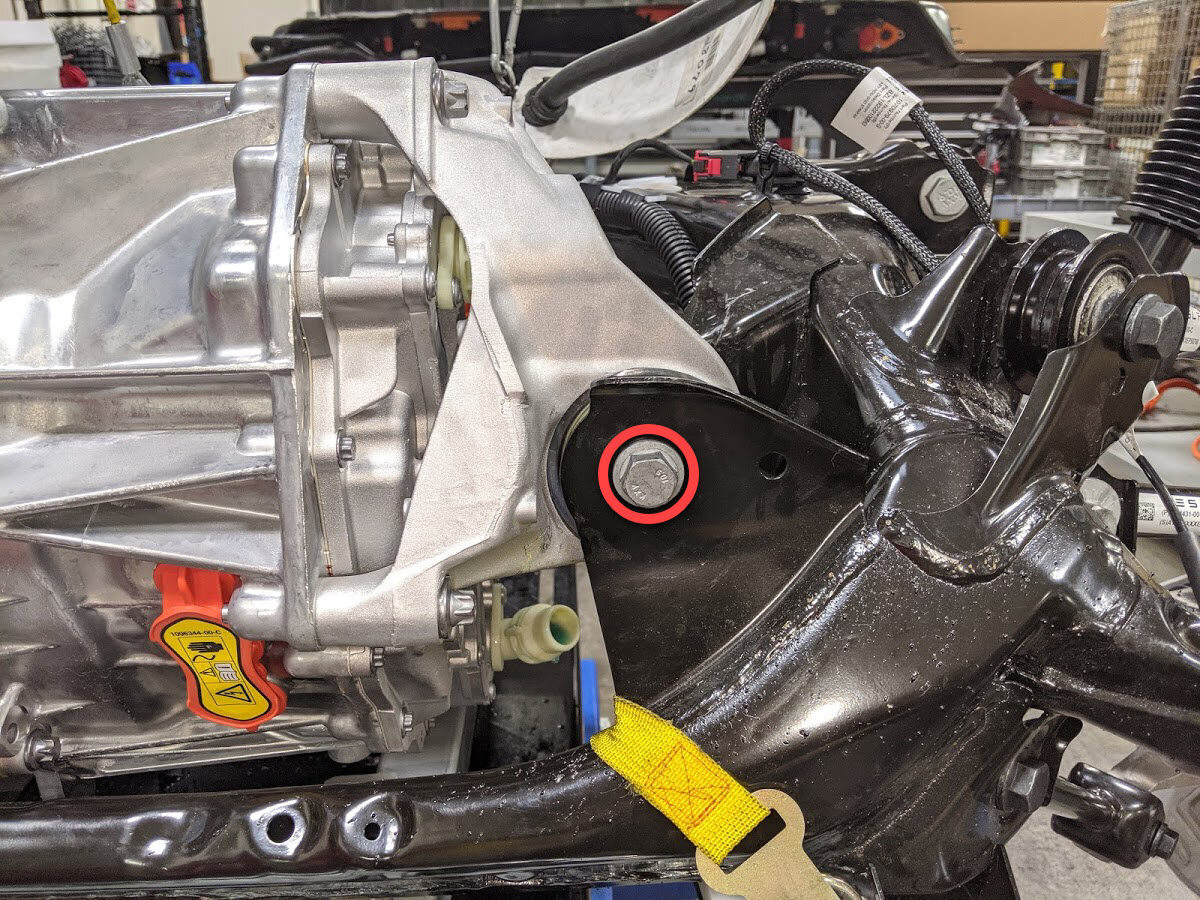

拆卸将驱动单元固定到副车架的左侧、右侧和后部螺栓。
提示：推荐使用以下工具：
- 棘轮/扭矩扳手
- 18 毫米套筒

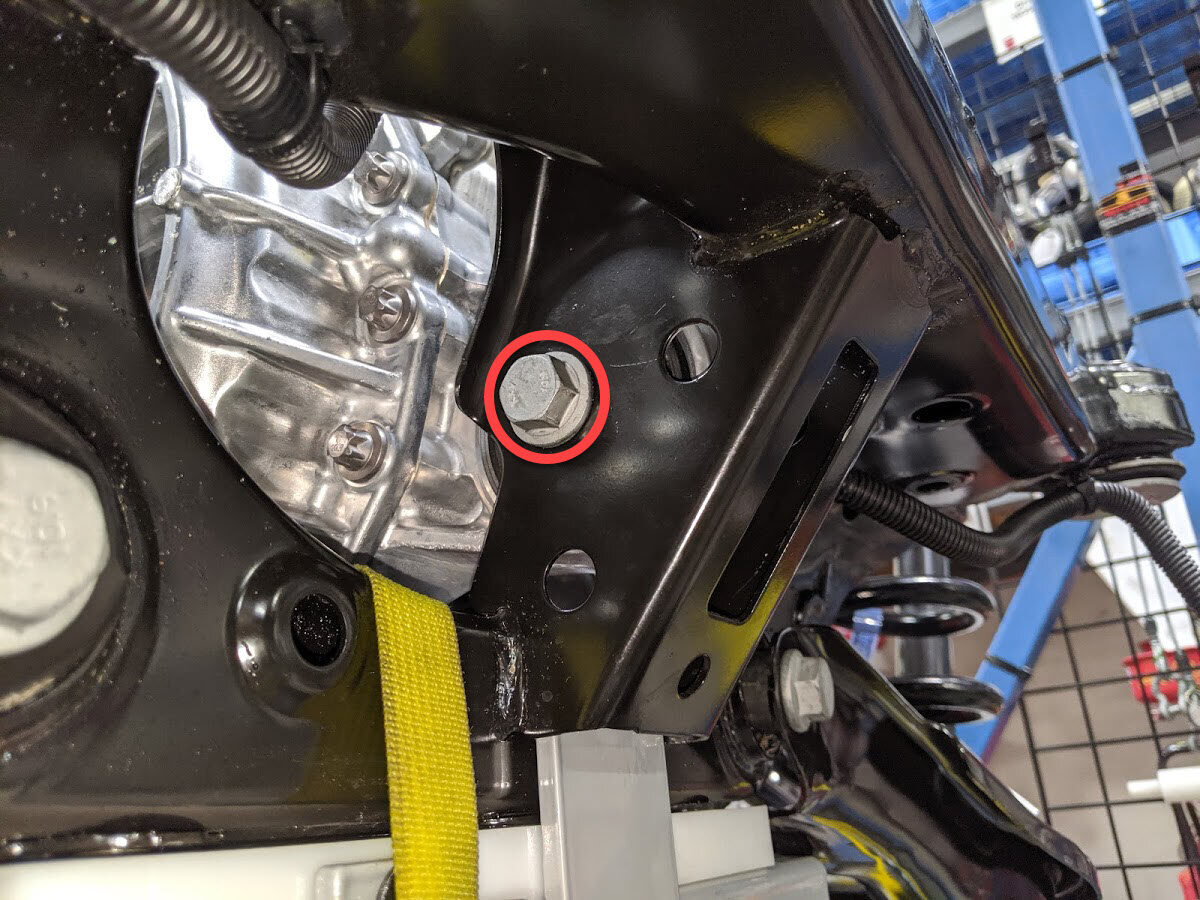

图 2. 左侧如图所示，右侧类似

图 3. 后部螺栓
将副车架和举升工具从驱动单元下方移走。
将空驱动单元板条箱放置在驱动单元下方。

注
如果没有可用的空箱子，可使用托盘。
将驱动单元降到驱动单元板条箱中。
在协助下，松开绑带，将副车架从举升工具上拆下。

安装

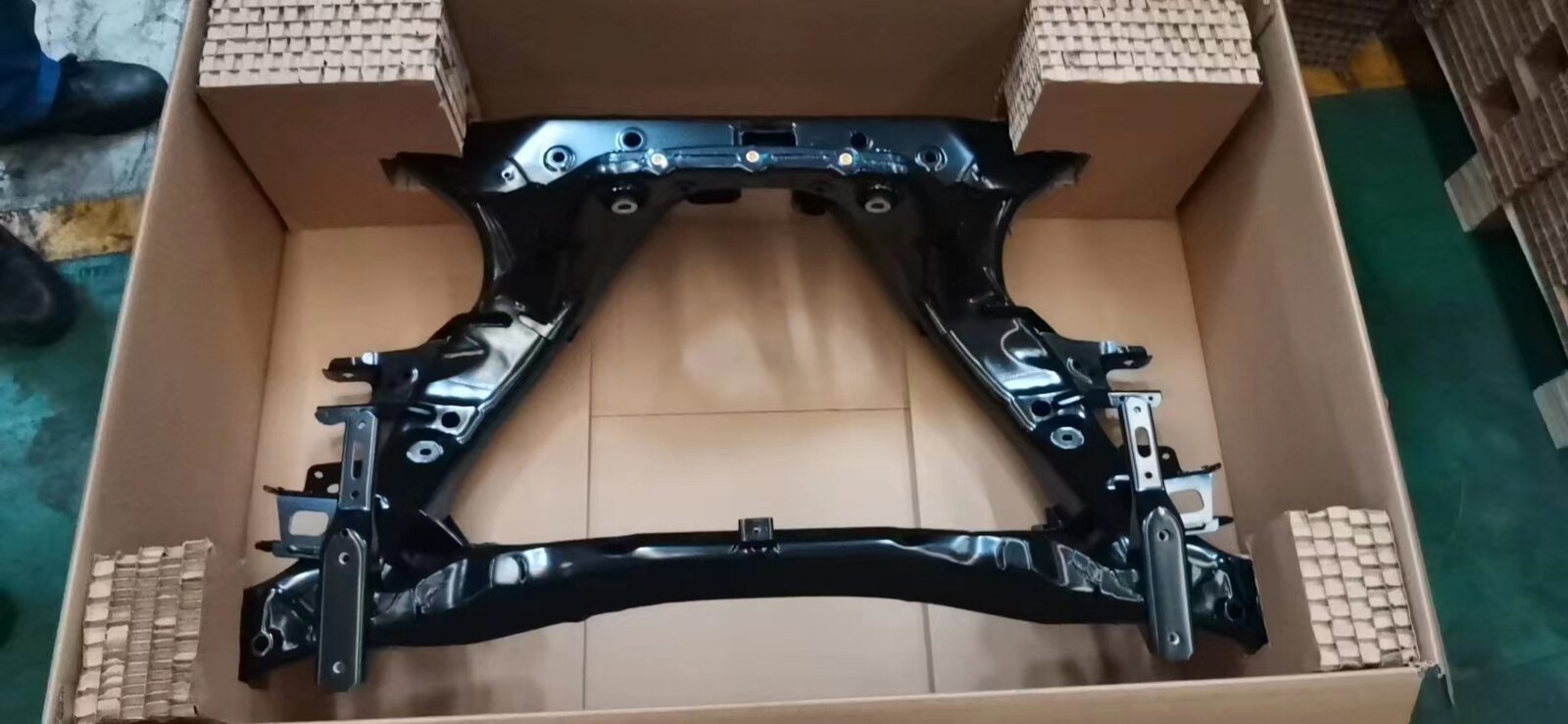

在协助下，将新的副车架安装到举升工具上，然后紧固系带。
升起驱动单元，将其从驱动单元板条箱中取出。
将副车架和举升工具从驱动单元下方移走。
在协助下，降下吊索以便将驱动单元安装到副车架上。
手动拧紧将驱动单元固定到副车架的螺栓（3 个）。

图 4. 左侧如图所示，右侧类似

图 5. 后部螺栓
降下吊索，释放吊索上的张力。
紧固将驱动单元固定到副车架的螺栓（3 个）。
80 Nm (59.0 lbs-ft)
提示：推荐使用以下工具：
- 棘轮/扭矩扳手
- 18 毫米套筒
将驱动单元吊索工具从后驱动单元上松开。
将副车架总成从起重机架下方移走。
安装左后和右后下尾连杆。请参阅左后悬架（包含轮毂轴承）下尾连杆 ((拆卸和更换))。
安装左后和右后下前连杆。请参阅后悬架（包含轮毂轴承）下前连杆，左 ((拆卸和更换))。
安装左后和右后止推杆。请参阅后悬架（包含轮毂轴承）止推杆总成，左 ((拆卸和更换))。
安装左后和右后上前连杆。请参阅后悬架上部前连杆总成 ((拆卸和更换))。
安装左后和右后上尾连杆。请参阅后悬架上部尾连杆总成 ((拆卸和更换))。
安装左后和右后转向节。请参阅后转向节总成，左 ((拆卸和更换))。
安装左后和右后半轴。请参阅后半轴 - 半轴总成，后 (左侧） ((拆卸和更换))。

注
安装轮毂轴承千斤顶适配器后，继续后续操作。
将副车架线束安装到正确位置，然后沿副车架顶部后侧紧固夹子（8 个）。
连接机油泵连接器。
紧固后驱动单元上的卡子（2 个）。
连接解析器连接器
连接后驱动单元逻辑连接器。
紧固后驱动单元逻辑连接器卡子。
将后驱动单元接地带卡子紧固到副车架上。
将左后和右后螺旋弹簧放置在左后和右后下尾连杆上。

注
确保螺旋弹簧紧靠后下尾连杆止动块。
将副车架和后驱动单元总成放置在车辆下方，然后将供气装置连接到副车架举升工具。
将副车架和后驱动单元总成举升到正确位置。

警告
升起副车架时请务必小心，以免损坏部件。
手动拧紧将后副车架固定到车身的左后和右后螺栓。

图 6. 左侧如图所示，右侧类似
安装左后和右后副车架剪力板。请参阅左前，后副车架剪力板 ((拆卸和更换))。
将副车架放置在之前标记好的位置。

注
根据此前做的标记将副车架与车身对齐。尽可能地将副车架放回原位。
紧固将副车架固定到车身的左后和右后螺栓。
165 Nm (121.7 lbs-ft)
注
紧固螺栓后进行标记。
提示：推荐使用以下工具：
- 棘轮/扭矩扳手
- 6 英寸加长件
- 21 毫米套筒
图 7. 左侧如图所示，右侧类似
从车辆上降下后副车架举升工具。

注
确保已经将黄色安全带从副车架上拆下。
将供气装置从副车架举升工具上断开，然后将副车架举升工具从车辆下方拆下。
连接将后驱动单元高压线缆固定到高压电池的连接器。

注
确保在固定连接器前，连接器锁与连接器呈 90 度角。一只手撑起连接器，另一只手锁定锁片。安装后，确认闩锁未损坏且完全固定在锁止位置。
安装将后驱动单元高压线缆支架固定到高压电池上的螺母。
10 Nm (7.4 lbs-ft)
注
紧固件数量可能有所不同。
提示：推荐使用以下工具：
- 10 毫米深磁性套筒
- 无绳棘轮/冲击钻
- 10 毫米套筒
- 棘轮/扭矩扳手
在左后驱动单元区域下方放置冷却液排放容器。
安装后驱动单元变流器进口软管。请参阅管道（动力总成），后驱动单元逆变器入口 ((拆卸和更换))。
在车辆右后侧下方放置一个冷却液排放容器。
将后驱动单元出口软管安装到动力总成回流管上。

注
执行推拉推测试，以确保软管完全接合。清洁所在区域的多余冷却液。
松开将右后轮毂内衬固定到门槛板的推拉式卡子（2 个）。
取走车辆下方的冷却液排放容器。
安装后滑板。请参阅高压电池总成后防滑板 ((拆卸和更换))。
安装将冷却液软管固定到左右剪力板的树形头卡子（4 个）。

图 8. 左侧如图所示，右侧类似
安装后平衡杆总成。请参阅后平衡杆总成 ((拆卸和更换))。
手动拧紧将左后减震器固定到下尾连杆的螺栓。

注
将在后续步骤中完全紧固紧固件。
对右侧重复最后一步。
安装将右副车架线束固定到车身的夹子（2 个）。
连接右副车架线束连接器。
将车辆下降到适宜的作业高度，然后将举升机置于锁止位。
安装将后驱动单元接地带紧固到车辆的螺母。
10 Nm (7.4 lbs-ft)
注
如果拆卸期间车上有垫圈，则重新安装此垫圈。
提示：推荐使用以下工具：
- 棘轮/扭矩扳手
- 10 毫米 12 角深套筒
安装新的螺栓（2 个），将左后制动钳固定到左后转向节。
83 Nm (61.2 lbs-ft)
提示：推荐使用以下工具：
- 无绳棘轮/冲击钻
- 外梅花套筒 E18
- 3 英寸加长件
- 棘轮/扭矩扳手
警告
为保护挠性制动软管不受损坏，请确保制动软管可以向前弯曲，并且在车辆降下时不会与轮拱内衬接触。
完全安装左后和右后半轴。请参阅后半轴 - 半轴总成，后 (左侧） ((拆卸和更换))。
安装左右悬架护罩。请参阅左后悬架盖 ((拆卸和更换))。
安装后饰板。请参阅Fascia Assembly - Rear ((拆卸和安装)) ((拆卸和安装))。

注
完全安装后流线型护板。请参阅后流线型护板 ((拆卸和更换))。
安装所有四个轮毂。请参阅轮毂总成（拆卸和安装）。
安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空再充注 (Test/Adjust)。
安装驾驶室进气槽。请参阅HVAC，新风槽，总成 ((拆卸和更换))。
安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
将两个前排座椅移回原位。
踩住制动踏板，在触摸屏上点击Transport Mode，以禁用电子驻车制动 (EPB) 维护模式。
退出“维护模式”。请参阅维护模式。
通过内部开关关闭后备箱。
升起所有车窗，关闭所有车门。
将举升臂从车辆下方拆下。
请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
