电话托盘（螺丝型） ((拆卸和更换))
校正代码
1519011222
FRT
0.36
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将手机托盘固定到中控台总成的螺钉（2 个） |
 1.2 Nm (.9 lbs-ft) |
|
重复使用 | |
| 将感应式充电器固定到手机托盘的螺钉（3 个）。 |
1 Nm (.7 lbs-ft) |
|
重复使用 |
拆卸
- 将中控台后部向上倾斜，然后将中控台朝车辆后部拉动。请参阅中控台总成 ((拆卸和更换))。
-

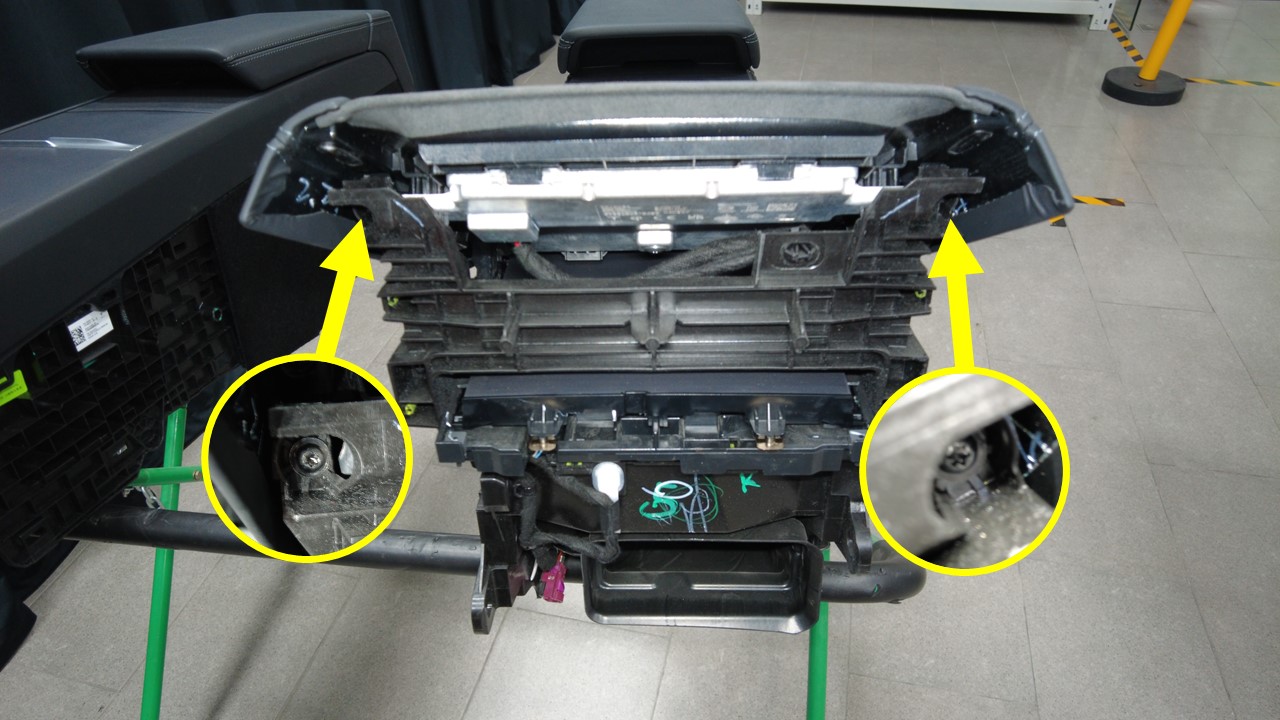

拆下将手机托盘固定到中控台总成的螺钉（2 个）。
提示： 推荐使用以下工具：
- 梅花 T20 批头
- 2 英寸加长件
- 棘轮/扭矩扳手
-
断开电气连接器，然后将手机托盘从仪表板上拆下。
-

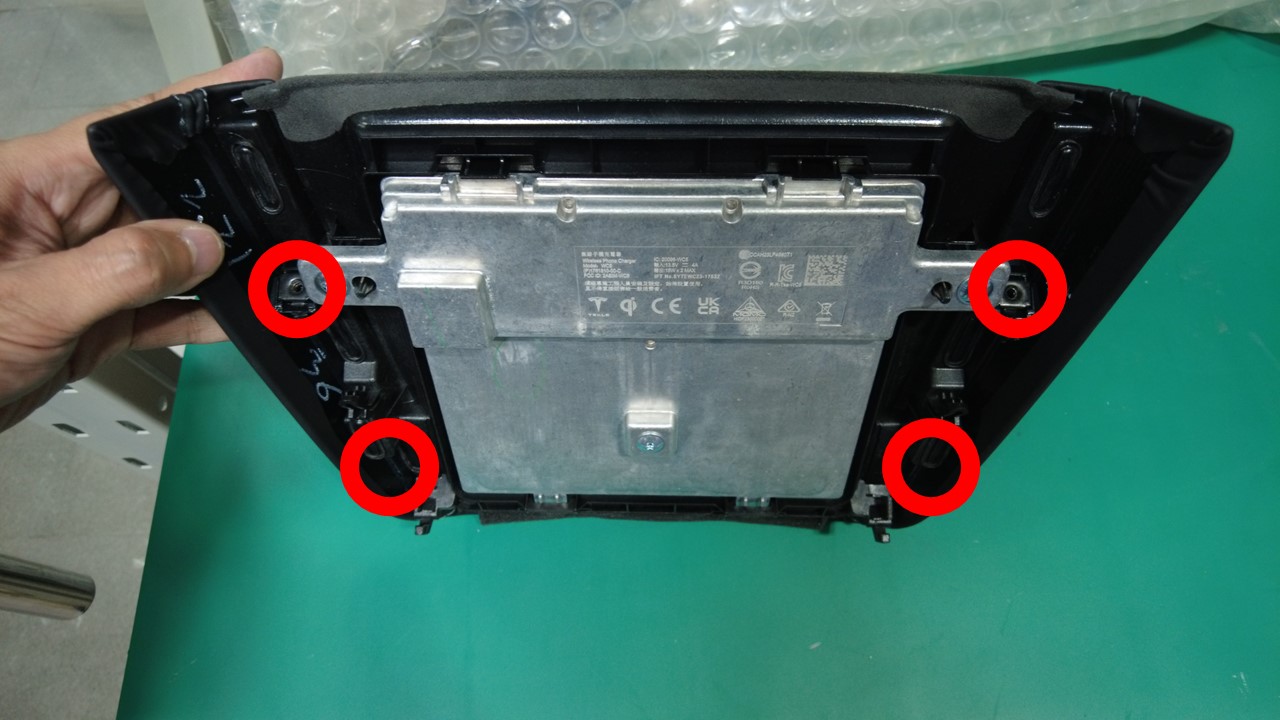

松开将手机托盘固定到中控台的卡子（2 个）、螺钉垫片（2 个）和导片（6 个）。
注沿手机托盘的倾斜角度将手机托盘总成从底部拉起。
-

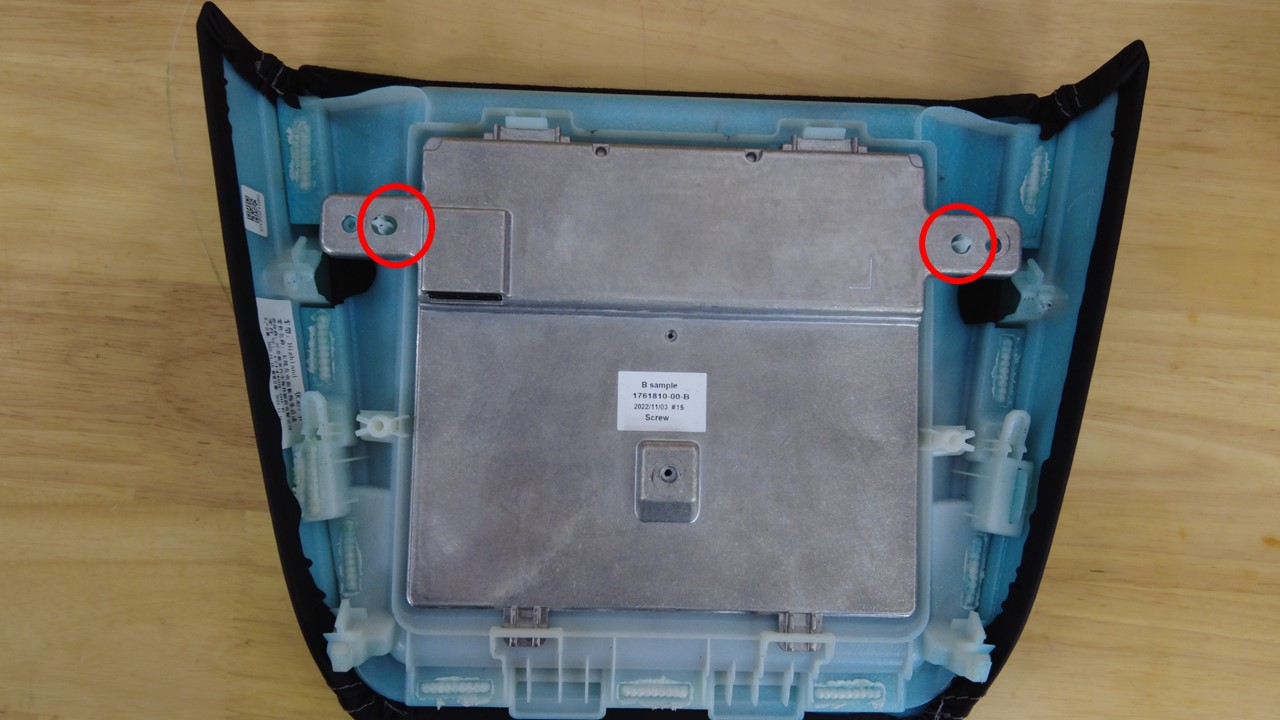

拆下将感应式充电器固定到手机托盘的螺钉（3 个）。
提示： 推荐使用以下工具：
- 梅花 T20 批头
- 棘轮/扭矩扳手
-
松开将感应式充电器固定到手机托盘的锁片（2 个）、固定销（2 个）和卡子（2 个），然后将感应式充电器从手机托盘上拆下。
注将感应式充电器向上倾斜，然后j将其滑离手机托盘。
安装
-
紧固将感应式充电器固定到手机托盘的锁片（2 个）、固定销（2 个）和卡子（2 个）。
注将感应式充电器固定销滑入手机托盘，然后完全接合手机托盘顶部锁片。
-
安装将感应式充电器固定到手机托盘的螺钉（3 个）。1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 批头
- 棘轮/扭矩扳手
-
紧固将手机托盘固定到中控台的卡子（2 个）、螺钉垫片（2 个）和导片（6 个）。
注沿手机托盘总成倾斜角度从手机托盘底部将其向上向内按压。
-
连接电气连接器，然后将手机托盘安装到仪表板上。
-
安装将手机托盘固定到中控台总成的螺钉（2 个）。1.2 Nm (.9 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 批头
- 2 英寸加长件
- 棘轮/扭矩扳手
- 安装中控台。请参阅中控台总成 ((拆卸和更换))。
