压力/温度传感器，低压 ((拆卸和更换))
校正代码
1840010142
FRT
0.30
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 1 月 29 日：更新了步骤，以确保温度系统相关程序的一致性。
- 1600833-00-A 第二代压力/温度传感器套筒，24 毫米
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 低压和温度传感器 |
 9 Nm (6.6 lbs-ft) |
|
不适用 |
|
拆卸
- 设置空调机。
- 拆下前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
- 解锁车辆网关。请参阅网关解锁。
- 在触摸屏上，点击，然后选择Run，以启动 "Start Thermal Fill Drain (Refrigerant Only)" 例行程序。
-
回收空调制冷剂（仅制冷剂）。请参阅空调制冷剂（回收和再充注） (Maintenance)。
注请在继续此程序前完全回收制冷剂。
-
松开锁片，然后断开低压温度传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-

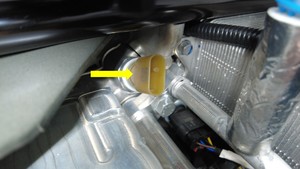

使用压力/温度传感器套筒，将低压温度传感器从超级歧管上拆下。
警告仅可使用手动工具拆卸动力总成传感器。冲击或电动工具会损坏螺纹。警告仅允许使用压力/温度传感器套筒拆卸传感器。使用其他工具可能会损坏传感器。提示： 推荐使用以下工具：
- GEN 2 压力/温度传感器套筒，24 毫米
- 回旋头棘轮/回旋头扭矩扳手
- 6 英寸加长件
- 在维修单上记录新旧传感器的零件号和序列号。
安装

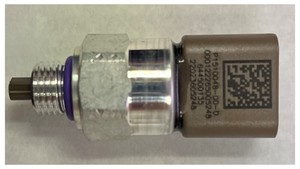

- 使用适当的空调机油润滑新的低压温度传感器螺纹和 O 型环。请参阅液体和容量了解空调机油规格。
-
安装并手动拧紧低压温度传感器，直到传感器 O 型环刚好接触超级歧管。
注进行此步骤及后续步骤时，需使用检查镜查看。
- 手动回退并逐步紧固低压温度传感器，以使传感器 O 型环正确地滑入超级歧管倒角。
- 如果低压温度传感器 O 型环被挤压，或者不再向倒角滑动，请停止并反拧传感器，直到 O 型环不再被挤压。
-
继续回退并紧固低压温度传感器，直到 O 型环完全滑入倒角且不再可见。
注不应留有间隙，传感器主体应降到最低点并紧贴超级歧管。
-
使用压力/温度传感器套筒，将低压温度传感器紧固到指定的扭矩值。9 Nm (6.6 lbs-ft)警告仅可使用手动工具安装动力总成传感器。冲击或电动工具会损坏螺纹。警告仅允许使用压力/温度传感器套筒安装传感器。使用其他工具可能会损坏传感器。提示： 推荐使用以下工具：
- GEN 2 压力/温度传感器套筒，24 毫米
- 回旋头棘轮/回旋头扭矩扳手
- 6 英寸加长件
-

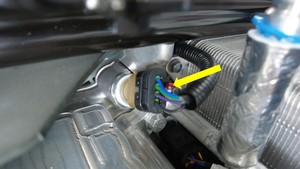

将电气线束与低压温度传感器相连，然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
- 执行真空泄漏测试和机油加注程序。请参阅真空泄漏测试和机油加注。
- 重新加注空调制冷剂。请参阅空调制冷剂（回收和再充注） (Maintenance)。
- 将空调软管从车辆上拆下。
- 安装空调端口盖。
- 如果备有制冷剂检漏仪，请确保低压温度传感器处没有泄漏。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击，点击Run，然后等待例行程序完成。
-
选择，然后选择Test Thermal Performance旁边的START按钮，点击Run，然后等待例行程序完成。
注待例行程序完成后，点击Close。
- 选择，然后选择Test HVAC Performance旁边的START按钮，点击Run，然后等待例行程序完成。
- 通过 UI 界面退出“维护模式”。请参阅维护模式。
- 安装前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
