第一排倾斜电机总成 ((拆卸和更换))
校正代码
1301020072
FRT
0.24
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车辆上拆下时，以及在座椅底座上或其附近执行相关操作时，请佩戴防割手套。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将驾驶位座椅倾角电机固定到座椅框架的螺栓（3 个） |
 7.5 Nm (5.5 lbs-ft) |
|
重复使用 | |
| 将驾驶位座椅倾角电机调节臂固定到座椅总成的螺栓 |
16 Nm (11.8 lbs-ft) |
|
重复使用 |
拆卸
-
拆卸驾驶位座椅外侧护板。请参阅第一排外侧护板，左 ((拆卸和更换))。
注无需拆下座垫按钮开关、靠背倾角调节按钮开关和 8 控开关。
-

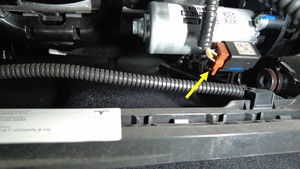

将电气线束从驾驶位座椅倾角电机连接器上断开。
-

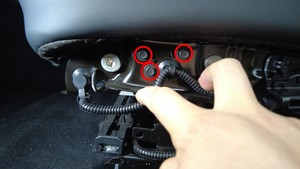

拆卸将驾驶位座椅倾角电机固定到座椅框架的螺栓（3 个）。
提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 8 毫米深套筒
- 棘轮/扭矩扳手
-

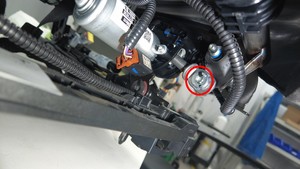

拆卸将驾驶位座椅倾角电机调节臂固定到座椅总成的螺栓，然后将驾驶位座椅倾角电机从座椅框架上拆下。
提示： 推荐使用以下工具：
- 梅花 T40 套筒
- 棘轮/扭矩扳手
安装
-

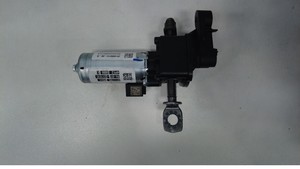

将驾驶位座椅倾角电机放置到座椅框架上，以便安装。
注将座椅倾角电机垂直靠在座椅框架上。确保可以在座椅框架中看到电机定位销。
-
安装将驾驶位座椅倾斜电机固定到座椅骨架的螺栓 (x3)。7.5 Nm (5.5 lbs-ft)
-
安装将驾驶位座椅倾角电机调节臂固定到座椅总成的螺栓。16 Nm (11.8 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T40 套筒
- 棘轮/扭矩扳手
-
将电气线束与驾驶位座椅倾角电机连接器相连。
-
安装驾驶位座椅外侧护板。请参阅第一排外侧护板，左 ((拆卸和更换))。
注无需安装座垫按钮开关、靠背倾角调节按钮开关和 8 控开关。
- 使用触摸屏启用“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅 网关解锁
-
使用车辆触摸屏执行座椅校准。
注Controls > Service > Seat Calibration > Start
