高压电池仓盖总成 ((拆卸和更换))
校正代码
1630010282
0.78
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 7 月 30 日：添加了“如果要更换的高压电池仓盖板上有带 CE 标志和制造商信息的回收警告标签，则需要粘贴此标签”的信息。
- 1108781-SH-F：标签 - 回收警告 - 欧洲
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，
高压安全意识注意事项。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将高压电池仓盖板固定到高压控制器的螺栓（3 个） |
 5 Nm (3.7 lbs-ft) + 30 Degrees |
|
重复使用 | |
| 将高压电池仓盖板固定到高压控制器的螺栓 （18 个） |
8 Nm (5.9 lbs-ft) |
|
重复使用 |
警告 使用非磁性 E10 外五角套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。 注 按照安装步骤中指定的顺序紧固这些紧固件。 注 这些螺栓都固定在高压电池仓盖板上。 |
拆卸
警告
维修高压电池仓盖板以及高压电池仓内部或周围的组件时，可能会接触车辆一体式后铸件内边缘上的金属防水板。这些尖锐的突出物存在割伤风险，如果有可能接触到未受保护的防水板，则应穿戴适当的个人防护装备 (PPE)。有防水板时，如果未佩戴皮革手套，至少要戴上防割手套。
- 断开低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
- 拆下第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
-

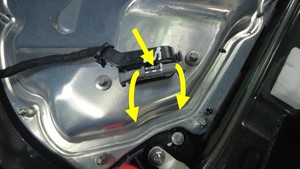

断开高压控制器连接器上的电气线束。
注打开高压电池正极触点开关和负极触点开关时，会听到沉闷的金属声。
-

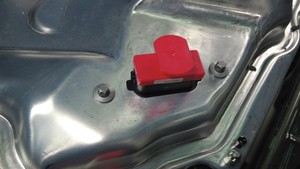

将逻辑连接器盖安装到高压控制器连接器上，以防止意外重连，保护连接器。
-

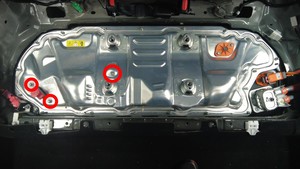

拆下将高压电池仓盖板固定到高压控制器的螺栓（3 个）。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。提示： 推荐使用以下工具：
- 4 英寸加长件
- 棘轮/扭矩扳手
- 带角度测量的扭矩扳手
- 外梅花 5 角套筒 E10
- 无绳棘轮/冲击钻
-

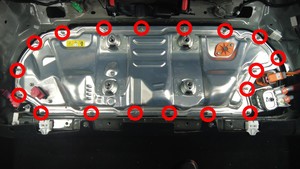

拆下将高压电池仓盖板固定到高压电池的螺栓（18 个）。
提示： 推荐使用以下工具：
- 棘轮/扭矩扳手
- 10 英寸加长件
- 外梅花 5 角套筒 E10
- 无绳棘轮/冲击钻
- 在继续本程序前，请佩戴高压绝缘手套和皮质外手套。
-

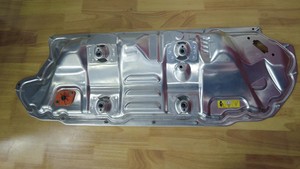

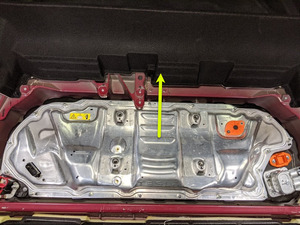

将高压电池仓盖板从车辆上拆下。
- 检查高压绝缘体是否均未缺失。如果无绝缘体或有部分绝缘体缺失，使用高压电池仓绝缘体套件将绝缘体盖安装到高压电池上，以覆盖带电高压点。请参阅绝缘盖 - 高压电池 ((拆卸和安装))。
-
目视检查高压电池仓盖板垫片与高压电池接合面是否存在裂痕、切口、凹陷、磨损或任何影响密封性的破损。
注如果垫片严重损坏，请更换高压电池仓盖板。如果出现可能影响密封性的轻微破损（包括涂漆），请按照要求执行高压电池仓漏气测试。
安装
-

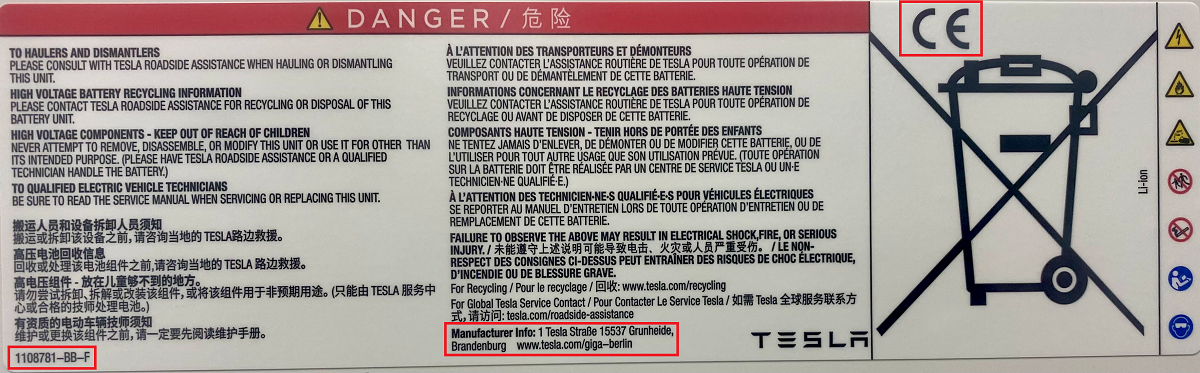

仅适用于欧洲：检查要更换的高压电池仓盖板上是否有带 CE 标志和制造商信息的回收警告标签。
图 1. 图示为 1108781-BB-F，1108781-SH-F 与之类似
- 如果要更换的高压电池仓盖板上无带 CE 标志和制造商信息的回收警告标签，请继续执行下一步骤。
- 如果要更换的高压电池仓盖板上有带 CE 标志和制造商信息的回收警告标签：
- 注意观察要更换的高压电池仓盖板上回收警告标签所在区域。
- 使用异丙醇 (IPA) 湿巾清洁新的高压电池仓盖板上的对应区域，然后等待风干 1 分钟。
- 将新的带 CE 标志和制造商信息的回收警告标签（零件号 1108781-SH-F）粘贴到新的高压电池仓盖板上。
- 使用异丙醇 (IPA) 湿巾清洁高压电池仓盖板垫片表面，以及高压电池的接合面。
- 将所有绝缘体套件盖从高压电池上拆下。请参阅绝缘盖 - 高压电池 ((拆卸和安装))。
- 将高压电池仓盖板放置到高压电池上。
- 脱下高压绝缘手套。
-
安装将高压电池仓盖板固定到高压电池的螺栓（18 个）。8 Nm (5.9 lbs-ft)警告使用非磁性 E10 外五角套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。提示： 推荐使用以下工具：
- 棘轮/扭矩扳手
- 10 英寸加长件
- 外梅花 5 角套筒 E10
- 无绳棘轮/冲击钻
-
安装将高压电池仓盖板固定到高压控制器的螺栓（3 个）。5 Nm (3.7 lbs-ft) + 30 Degrees提示： 推荐使用以下工具：
- 4 英寸加长件
- 棘轮/扭矩扳手
- 带角度测量的扭矩扳手
- 外梅花 5 角套筒 E10
- 无绳棘轮/冲击钻
-
将逻辑连接器盖从高压控制器连接器上拆下。
-
将电气线束连接到高压控制器连接器。
- 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
- 连接低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
