氛围灯总成饰件 - 后- 左侧 ((拆卸和更换))
校正代码
1513011702
FRT
0.78
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 8 月 28 日：添加了“请勿对氛围灯附近的锁片进行抛光”的说明。
- 1453179-00-A 无绳锂电电锤工具套件，M12
- 1082494-00-A 风枪
- 1082486-20-A 零件 E-M 总成楔形套件
- 1082484-02-A 45 度 6 英寸小型软握尖凿
- 2082332-00-A 超声波焊接机
- 1064740-00-A 剃刀型刮刀
拆卸
- 拆下左后车门板饰板。请参阅车门饰板总成，左后 ((拆卸和安装))。
- 将左后车门板放置在工作台上。
-

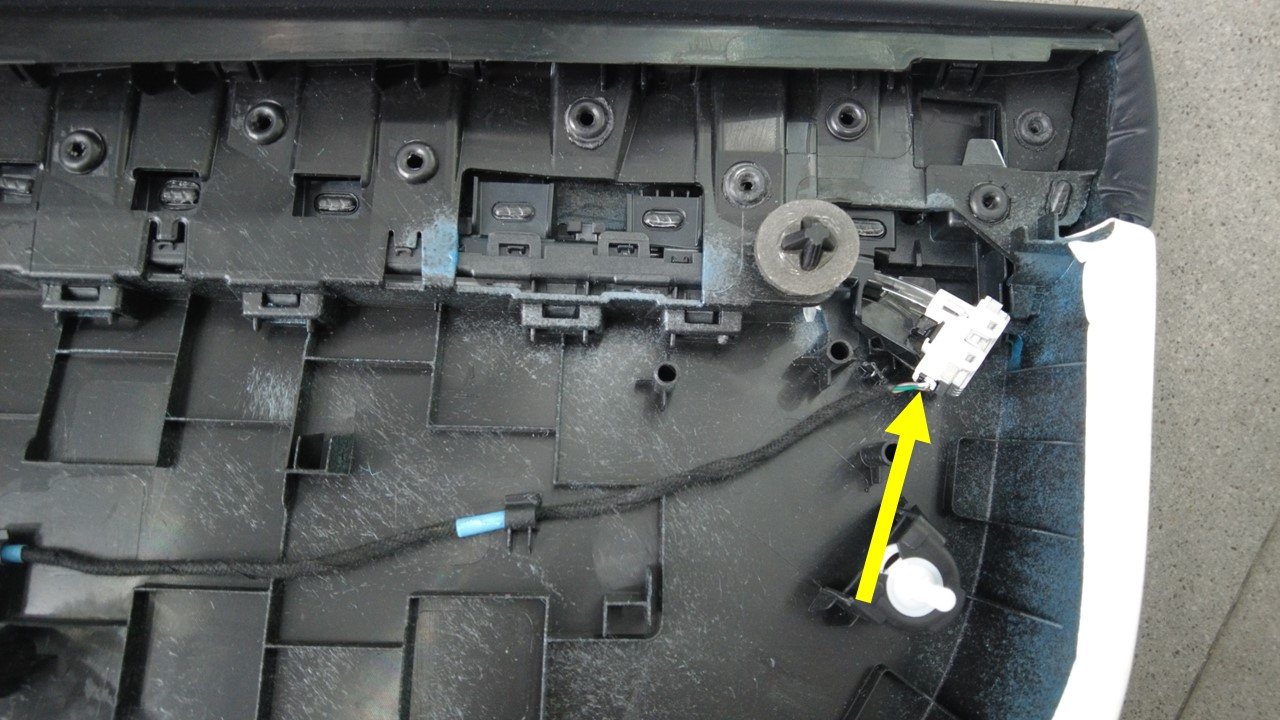

断开左后车门氛围灯 LED 模块连接器。
-

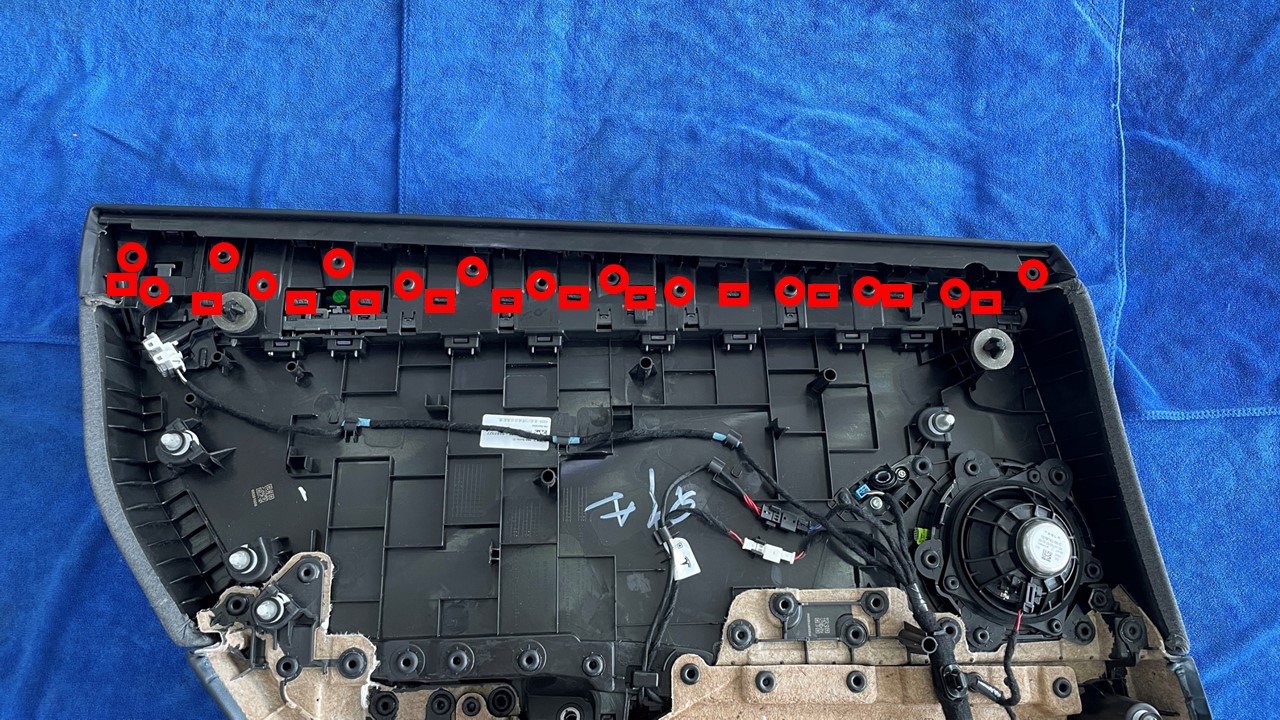

在协助下，磨掉左后车门板上的塑料焊点。
警告请勿对氛围灯附近的锁片进行抛光。警告注意请勿损坏车门板。注若为圆形热压锁片，对中间进行抛光，以便拆卸。若为方形热压锁片，应完全进行抛光，以便拆卸。提示： 推荐使用以下工具：
- 1453179-00-A：无绳锂电电锤工具套件，M12
- 1064740-00-A：剃刀型刮刀

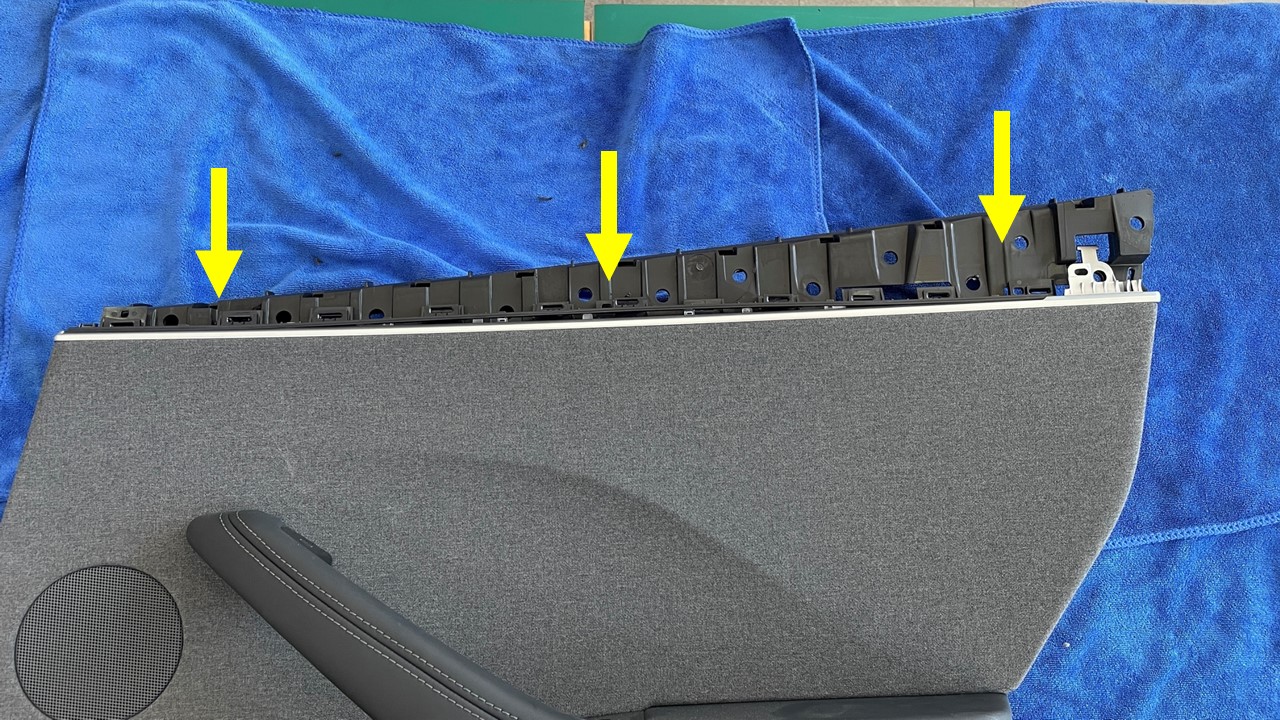

图 1. 禁止抛光 - 氛围灯附近锁片
-

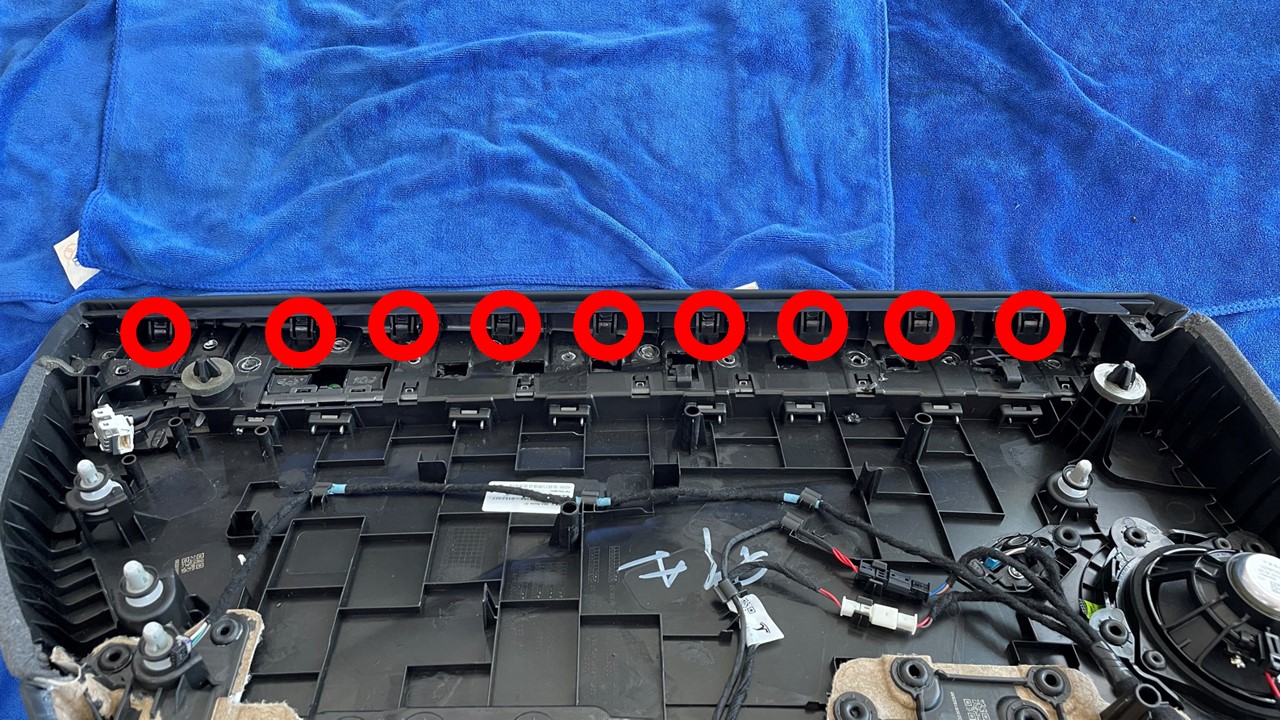

在协助下，将上饰板从左后车门板上拆下。
-
在协助下，将氛围灯亮条从左后车门板上拆下。
-

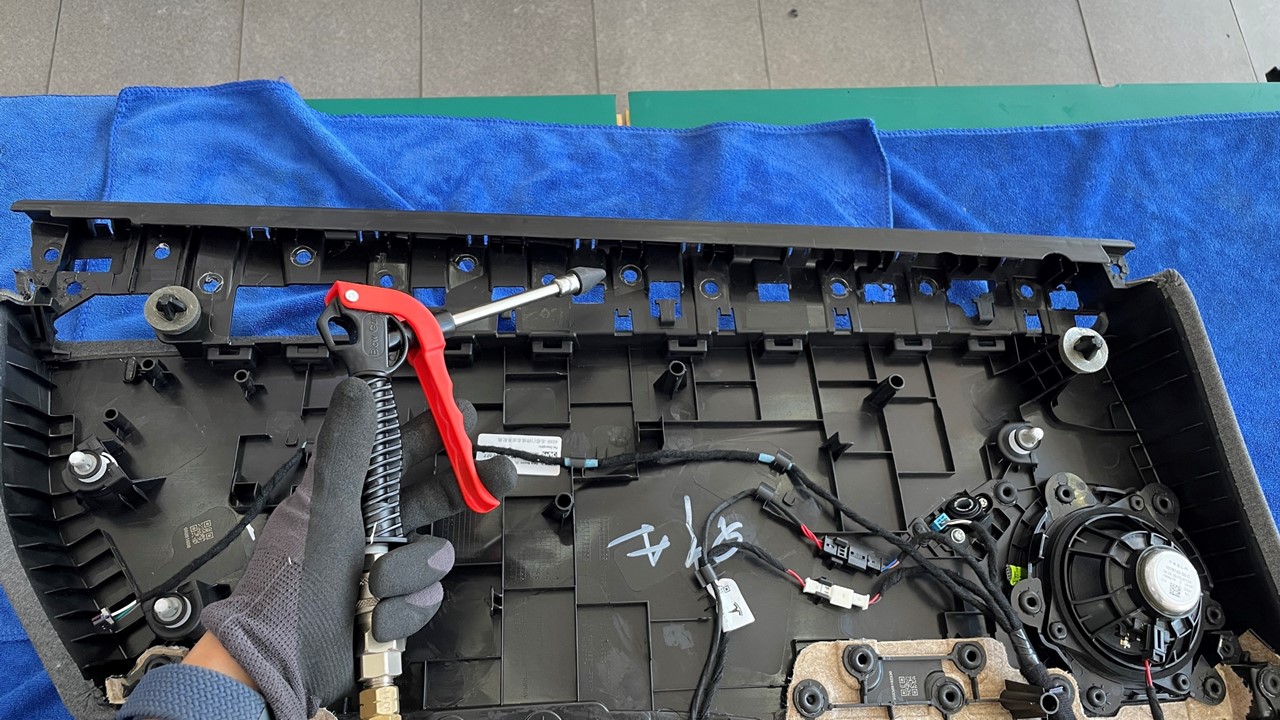

使用风枪清洁左后车门下饰板。
安装
-
在协助下，将氛围灯亮条安装到左后车门板上。
注确保标签均粘贴到位。
-
在协助下，将上饰板安装到左后车门板上。
注确保标签均粘贴到位。
-
检查饰板和氛围灯之间的间隙。
注确保上饰板和氛围灯互不妨碍，且车门饰板和氛围灯互不妨碍。必要时进行调节。
-

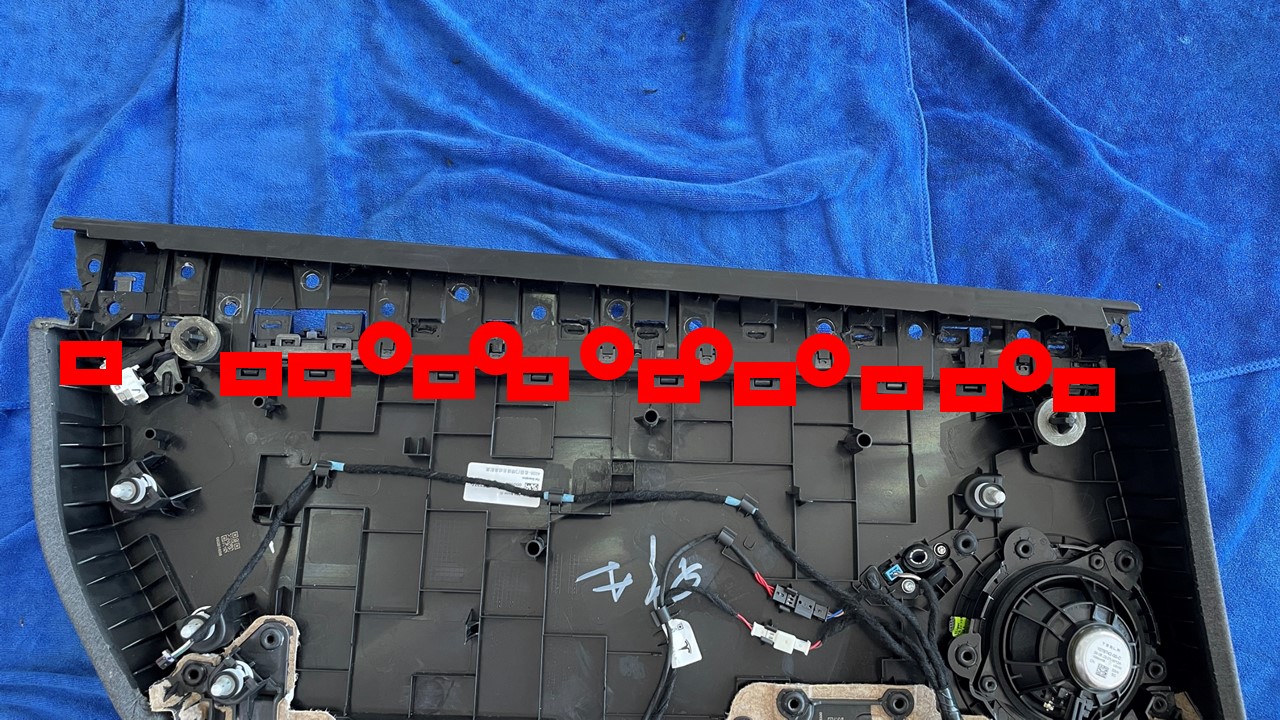

在协助下，焊接左后车门板上的热压锁片。
注存在两类焊接接头工具：圆形和方形。请使用正确的焊接接头工具进行焊接。注确保氛围灯和车门饰板之间无过大间隙，然后慢慢向下推动，以确保焊点齐平。
-

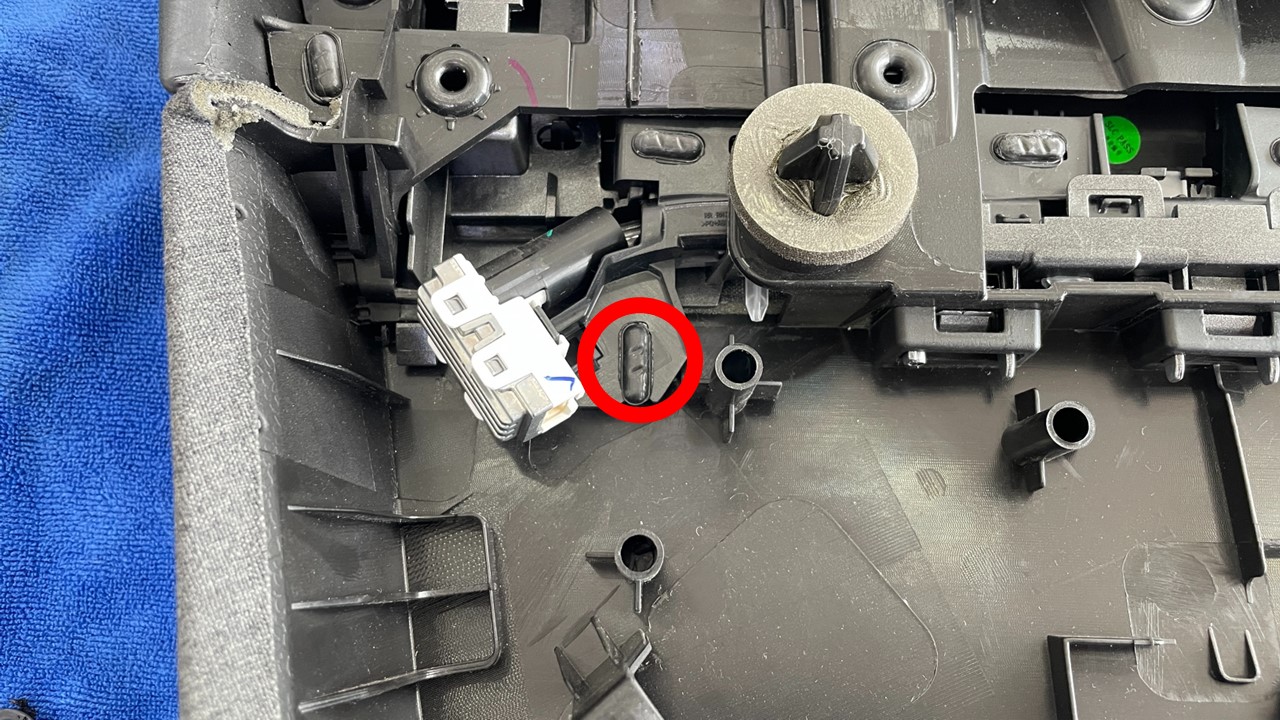

连接左后车门氛围灯 LED 模块连接器。
- 安装左后车门板饰板。请参阅车门饰板总成，左前 ((拆卸和安装))。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
-
在笔记本电脑上，点击Actions选项卡，在搜索字段中输入 "RGB"，点击TEST-SELF_VCLEFT_RGBDOORRLvia Toolbox: (link)，点击Run， 然后等待例行程序完成。
注对于右后车门饰板，请运行TEST-SELF_VCRIGHT_RGBDOORRRvia Toolbox: (link)例行程序。
-
在笔记本电脑上，点击Actions选项卡，在搜索字段中输入 "RGB"，点击TEST-SELF_VCLEFT_RGBvia Toolbox: (link)，点击Run， 然后等待例行程序完成。
注对于右后车门饰板，请运行TEST-SELF_VCRIGHT_RGBvia Toolbox: (link)例行程序。
- 断开笔记本电脑。
- 关闭左前车门。
