中间滑雪板盖板 ((拆卸和更换))
校正代码
1601010062
FRT
1.32
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1140311-00-A 高压连接器杆锁，Model 3
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
拆卸
- 举升并支撑车辆。请参阅GUID-0ECF2493-88F6-48E9-ADBB-9AE1D52E217C.html。
- 拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
- 断开低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
- 拆卸第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
- 拆卸后流线型护板。请参阅后流线型护板 ((拆卸和更换))。
- 拆卸高压电池后部滑板。请参阅高压电池总成后防滑板 ((拆卸和更换))。
- 在高压电池右后侧下方放置一个冷却液排放容器。
-
松开卡子，将高压电池右侧内部回流软管从高压电池右后侧断开，然后立即堵住两个接头。
- 将冷却液排放容器从高压电池右后侧下方移走。
-
松开将高压电池右侧内部回流软管固定到高压电池右后侧的卡子。
-

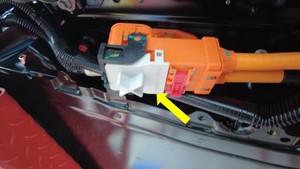

松开红色锁片，然后松开黑色锁闭杆，以断开将空调高压线束固定到高压电池右后侧的电气连接器。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-

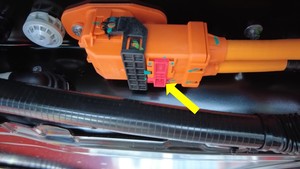

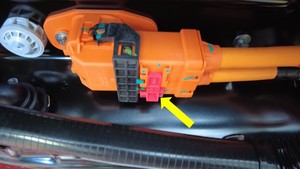

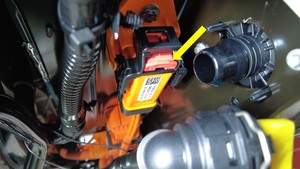

松开红色锁片，然后向上旋转黑色锁闭杆，以断开将前驱动单元高压线束固定到高压电池的电气连接器。
- 拆卸前流线型护板。请参阅前流线型护板 ((拆卸和更换))。
- 拆卸高压电池前部滑板。请参阅高压电池总成前防滑板 ((拆卸和更换))。
-

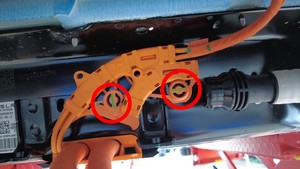

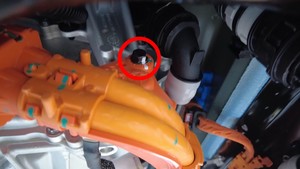

拆卸将前驱动单元高压线束固定到前驱动单元的螺栓。
提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 10 毫米套筒
-

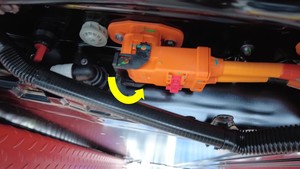

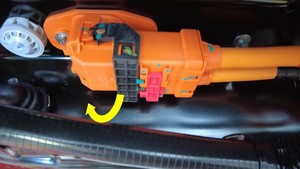

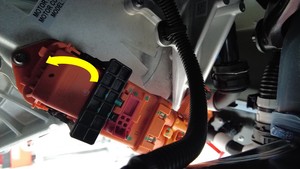

松开红色锁片，然后向上旋转黑色锁闭杆，以断开将前驱动单元高压线束连接到前驱动单元的电气连接器。
-

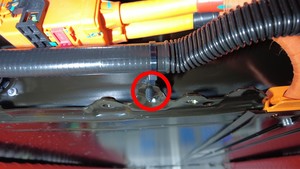

从左侧隔热板支座上松开高压连接器支架。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-
将红色锁片拉离连接器本体，向下按压黄色锁片，将连接器向后拉动，然后再按下绿色锁片，以断开将空调高压线束连接到空调压缩机的电气连接器。
- 在高压电池歧管软管下方放置一个冷却液排放容器。
-

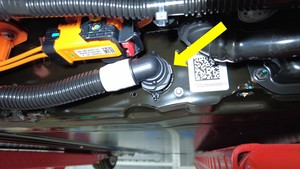

松开弹簧夹，将右前歧管软管从左侧歧管软管上断开，然后立即堵住两个接头。
- 将冷却液排放容器从高压电池右后侧下方移走。
-
松开将辅助线束支架固定到高压电池前部的卡子（2 个）。
-

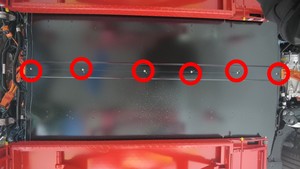

在助手的帮助下，拆下将中梁滑板固定到高压电池的螺栓 (x6)。
提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 外梅花套筒 Plus EP14
- 3 英寸加长件
- 从车上拆下中梁滑板。
- 拆下高压电池中梁滑板前部的上盖板。请参阅高压支架，滑雪板，顶部 ((拆卸和更换))。
- 拆下高压电池中梁滑板后部的下盖板。请参阅高压支架，滑雪板，底部 ((拆卸和更换))。
-
从高压电池中梁滑板的中间处拆下高压电池至前侧驱动单元的线束。
-
从高压电池中梁滑板中部拆下空调压缩机电气线束。
-

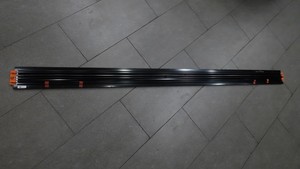

拆下高压电池中梁滑板盖。
安装
- 在助手的帮助下，将中梁滑板安装到高压电池。
-
在助手的帮助下，安装将中梁滑板固定到高压电池的螺栓（6 个）。
34 Nm (25.1 lbs-ft)提示： 推荐使用以下工具：- 无绳棘轮/冲击钻
- 外梅花套筒 Plus EP14
- 回旋头棘轮/回旋头扭矩扳手
- 将空调压缩机电气线束安装到高压电池中梁滑板中部。
- 将高压电池至前驱动单元线束安装到高压电池中梁滑板中部。
- 安装高压电池中梁滑板后部的下盖板。请参阅高压支架，滑雪板，底部 ((拆卸和更换))。
- 安装高压电池中梁滑板前部的上盖板。请参阅高压支架，滑雪板，顶部 ((拆卸和更换))。
-
安装将辅助线束支架固定到高压电池前部的卡子（2 个）。
-
将红色锁片朝连接器主体方向下压，以完全锁闭将空调高压线束连接到空调压缩机的电气连接器。
-
将高压连接器支架安装到左侧隔热板支座上。
-
安装将前驱动单元高压电气线束支架固定到前驱动单元的螺栓。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
- 10 毫米套筒
- 完全升起将前驱动单元高压线束连接到前驱动单元的电气连接器上的把手。
-

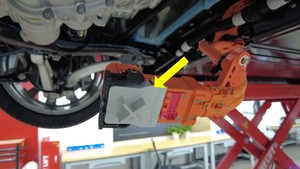

将高压连接器专用工具安装到将前驱动单元高压线束连接到前驱动单元的电气连接器上。
-
双手用力以牢固连接将前驱动单元高压线束连接到前驱动单元的电气连接器。
警告确保连接器与高压接头稳固连接，两个固定销都插入把手中。
- 将高压连接器专用工具从将前驱动单元高压线束连接到前驱动单元的电气连接器上拆下。
-
将电气连接器按压到前驱动单元上，同时将把手降至最低处。
警告确保把手在降下时不扭结。
-
滑动释放装置，将电气连接器锁定在固定位置。
-
确认电气连接器已完全就位，然后比对连接器两侧，确保已按正确方式紧固到位。
注连接器就位不当可能在日后导致连接器损坏和后驱动单元故障。
- 在高压电池歧管软管下方放置一个冷却液排放容器。
-
拆卸冷却液塞，将右前歧管软管与左前歧管软管相连，然后紧固弹簧夹。
注执行推拉测试，以确认软管已完全就位。
- 将冷却液排放容器从高压电池歧管软管下方移走。
- 安装高压电池前部滑板。请参阅高压电池总成前防滑板 ((拆卸和更换))。
- 安装前流线型护板。请参阅前流线型护板 ((拆卸和更换))。
- 完全升起将前驱动单元高压线束连接到高压电池的电气连接器上的把手。
-
将高压连接器专用工具安装到将前驱动单元高压线束连接到高压电池的电气连接器上。
-
双手用力以牢固连接将前驱动单元高压线束连接到高压电池的电气连接器。
警告确保连接器与高压接头稳固连接，两个固定销都插入把手中。
- 从高压电池前驱动单元连接器上拆下高压连接器专用工具。
-
将电气连接器按压到高压电池接头上，同时将把手降至最低处。
警告确保把手在降下时不扭结。
-
滑动释放装置，将电气连接器锁定在固定位置。
-
确认电气连接器已完全就位，然后比对连接器两侧，确保已按正确方式紧固到位。
注连接器就位不当可能在日后导致连接器损坏和后驱动单元故障。
-
拆下冷却液堵头，将高压电池右侧内部回路软管快速连接到高压电池，然后紧固卡子。
-
紧固将高压电池右侧内部回路软管固定到高压电池的卡子。
- 安装高压电池后部滑板。请参阅高压电池总成后防滑板 ((拆卸和更换))。
- 安装后流线型护板。请参阅后流线型护板 ((拆卸和更换))。
- 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
- 连接低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
- 执行冷却系统（部分重新加注和排空）程序。请参阅冷却系统（部分重新加注和排放）。
- 安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
- 将车辆驶离双柱举升机。请参阅。
