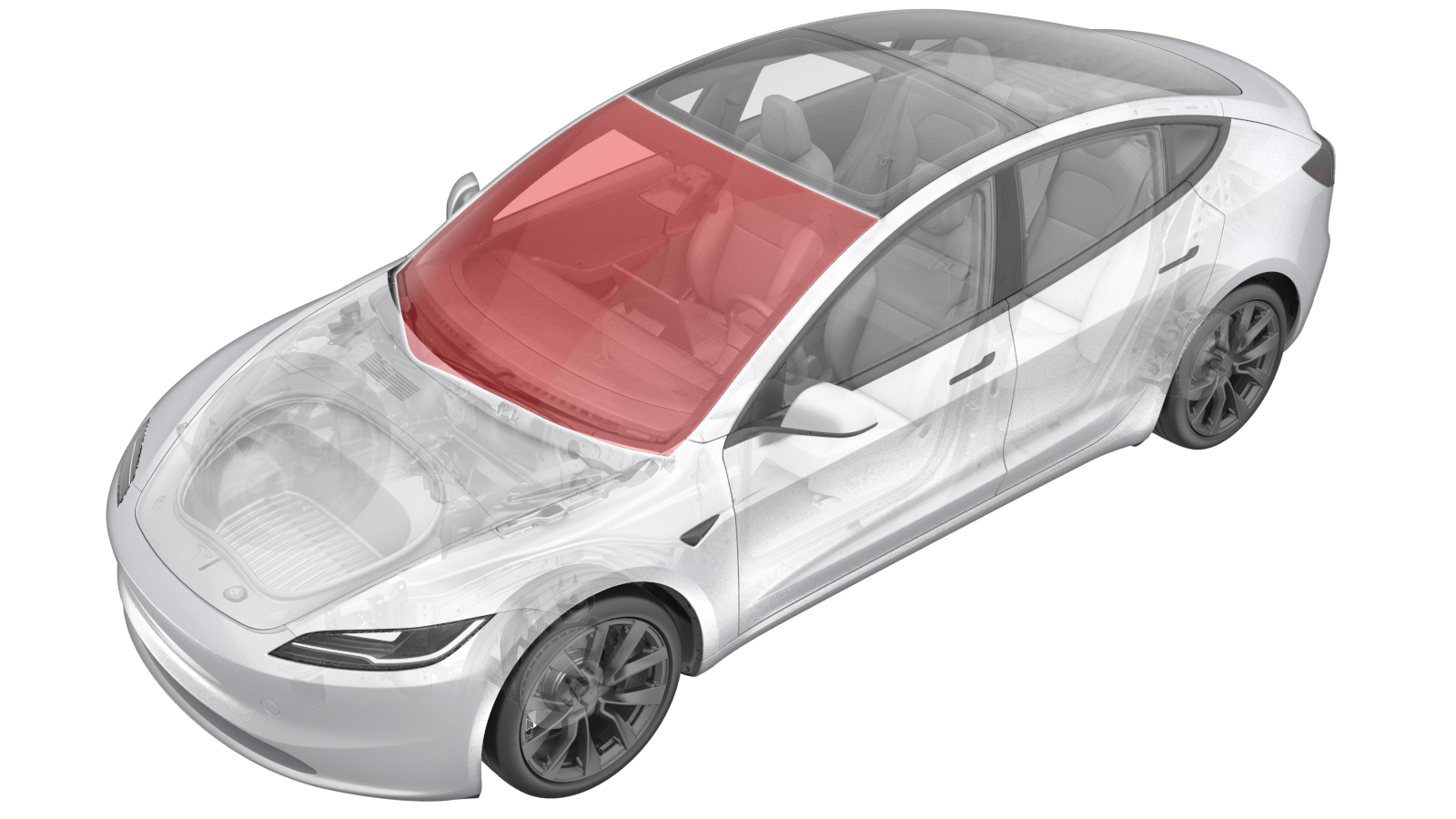

前挡风玻璃总成（左驾驶） ((拆卸和更换))
校正代码
1020030112
FRT
2.16
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 1 月 18 日：添加了在安装程序结束后重新安装固件的步骤。
- 1571168-00-A WRD Spider 3 玻璃拆卸套件
- 1126456-00-A 电动钻头
- 间隙与齐平度工具
- 填缝枪和胶枪
拆卸
- 拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
- 拆卸驾驶室进气槽。请参阅HVAC，新风槽，总成 ((拆卸和更换))。
- 拆卸检修板。请参阅前保险杠饰板 - 总成，检修面板 ((拆卸和更换))。
- 拆卸前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
- 拆卸左右雨刮器臂和雨刮器片。请参阅驾驶位座椅雨刮臂 ((拆卸和更换))。
- 拆卸前备箱盖左右铰链盖。请参阅主动防护前罩铰链盖，左 ((拆卸和更换))。
- 拆卸左右减震塔盖板。请参阅减震塔罩左 ((拆卸和安装))。
- 拆卸前围篦板。请参阅总成，前挡风玻璃下饰板，左驾驶 ((拆卸和更换))。
- 拆卸仪表板左右端盖。请参阅仪表板端盖，左 ((拆卸和更换))。
- 拆卸左右 A 柱上饰板。请参阅A 柱上部总成，左 ((拆卸和更换))。
- 拆卸左右遮阳板。请参阅左遮阳板总成 ((拆卸和更换))。
- 拆卸摄像头下盖。请参阅车内后视镜，摄像头下盖 ((拆卸和更换))。
- 拆卸后视镜。请参阅车内后视镜总成 ((拆卸和更换))。
-
拆卸摄像头上盖。请参阅车内后视镜，摄像头上盖 ((拆卸和更换))。
注无需将内部摄像头从摄像头上盖拆下。
- 拆卸后视镜遮光板。请参阅车内后视镜，防眩晕护板 ((拆卸和更换))。
- 拆卸前置摄像头风扇。请参阅内部摄像头 - Nidec 三目摄像头风扇，3Y ((拆卸和更换))。
-

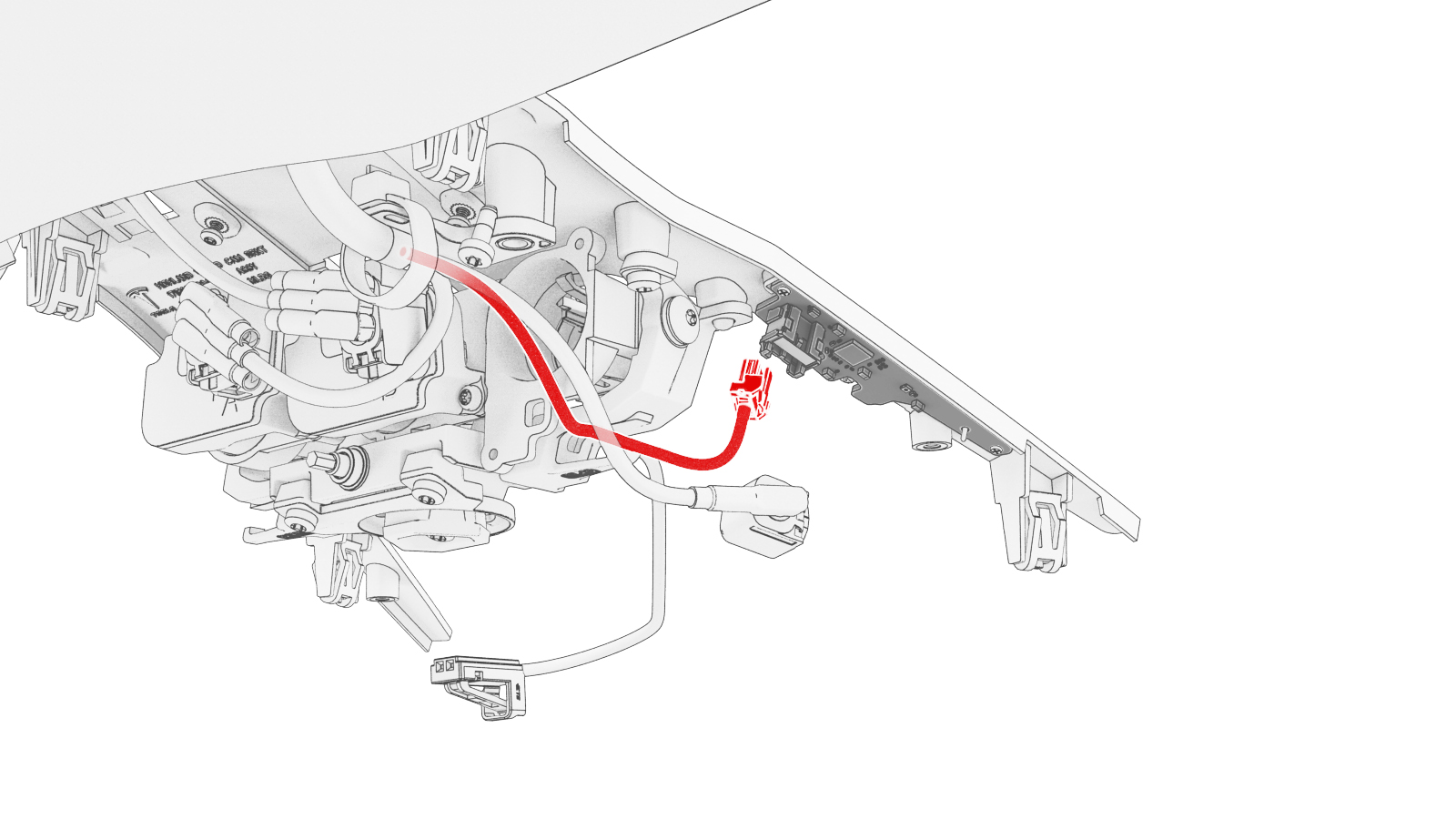

断开湿度和温度传感器电气连接器。
- 拆卸前置双头摄像头。请参阅前视双摄像头总成 ((拆卸和更换))。
-
松开将顶篷前部固定到车身的卡子（4 个）和定位销，然后将顶篷前部与车身分离。
警告注意请勿弯曲顶篷。
-

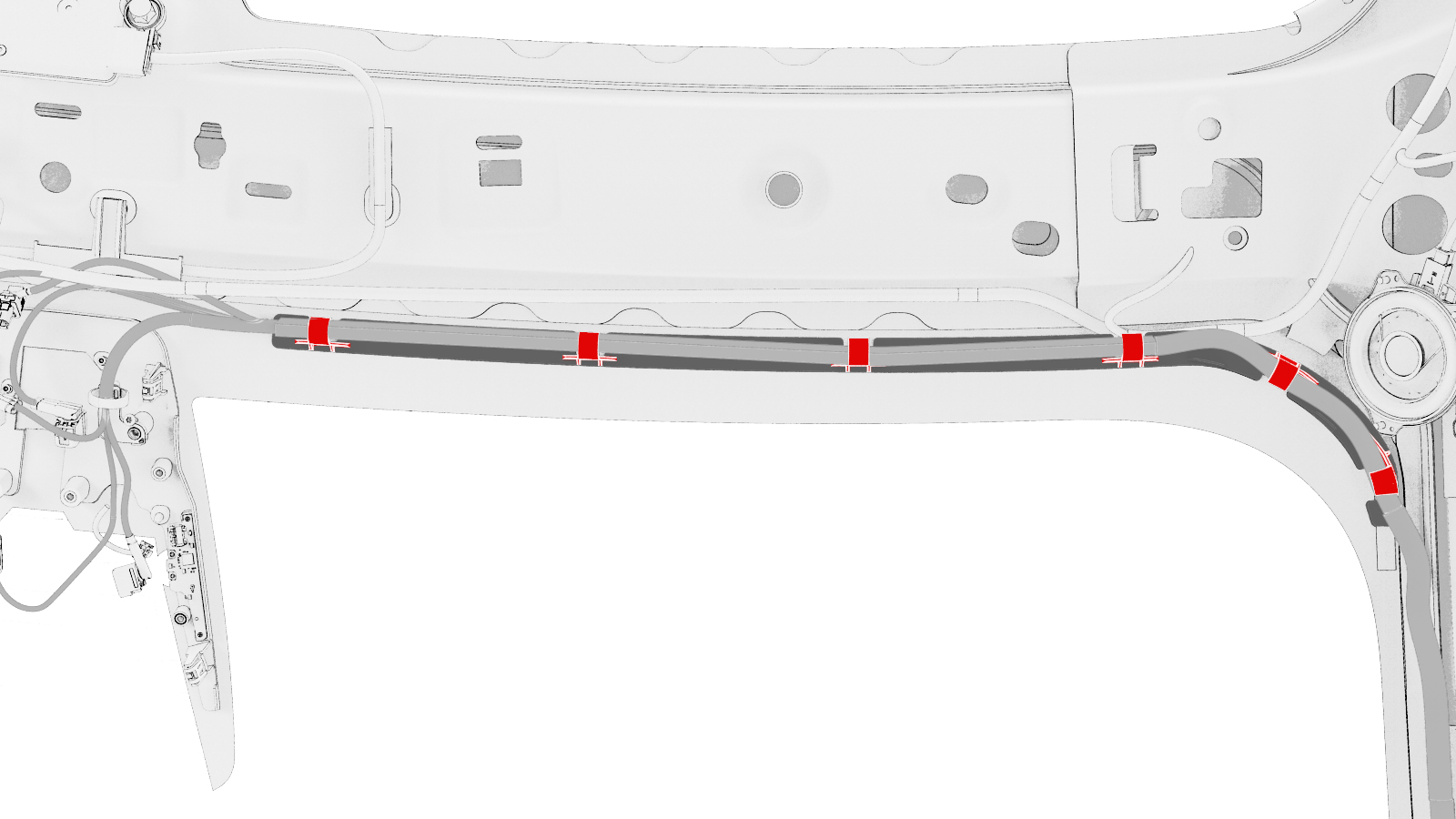

松开将挡风玻璃线束固定到挡风玻璃紧固件轨道支架的卡子（6 个）。
-

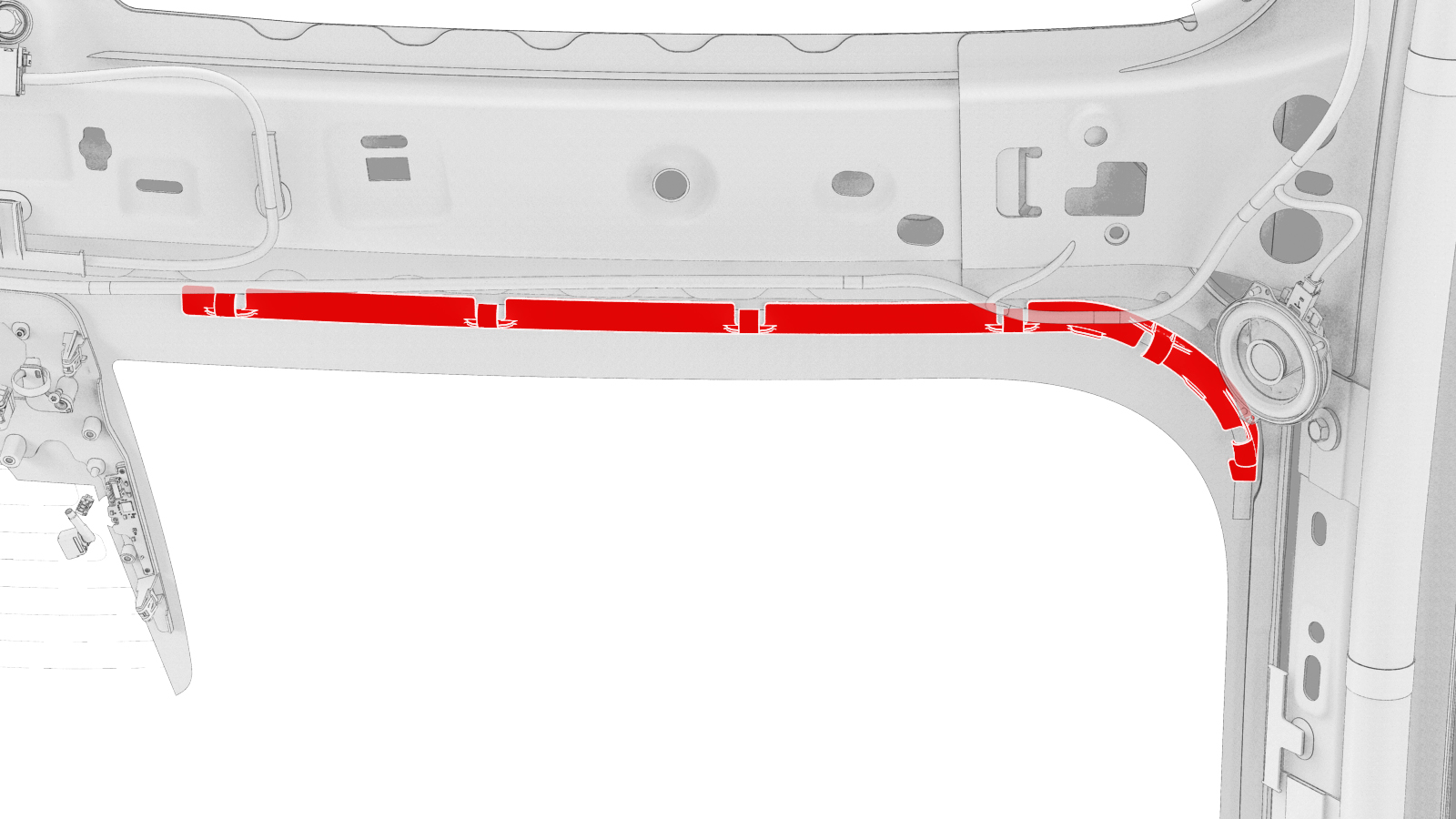

拆卸紧固件轨道。
-

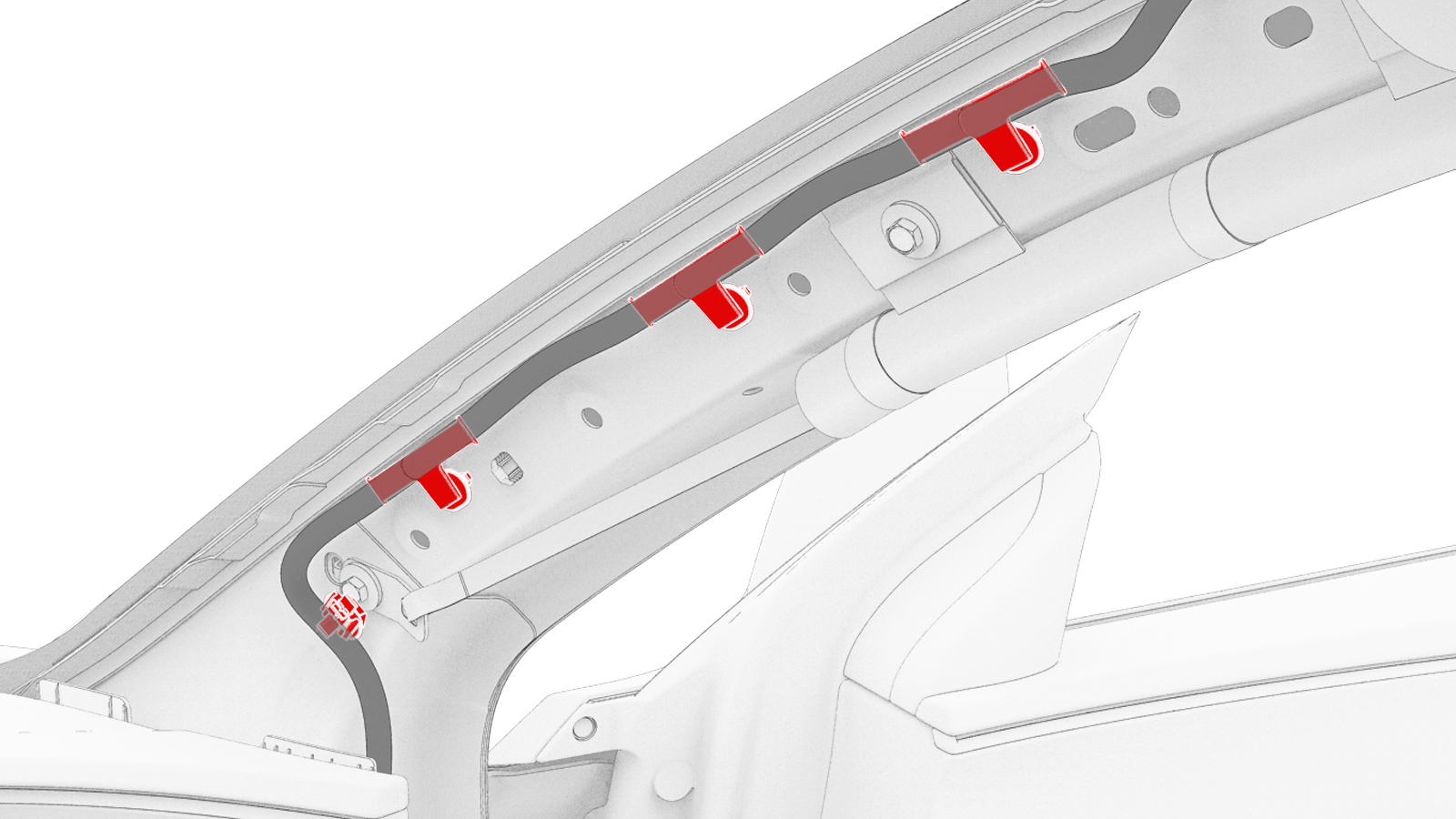

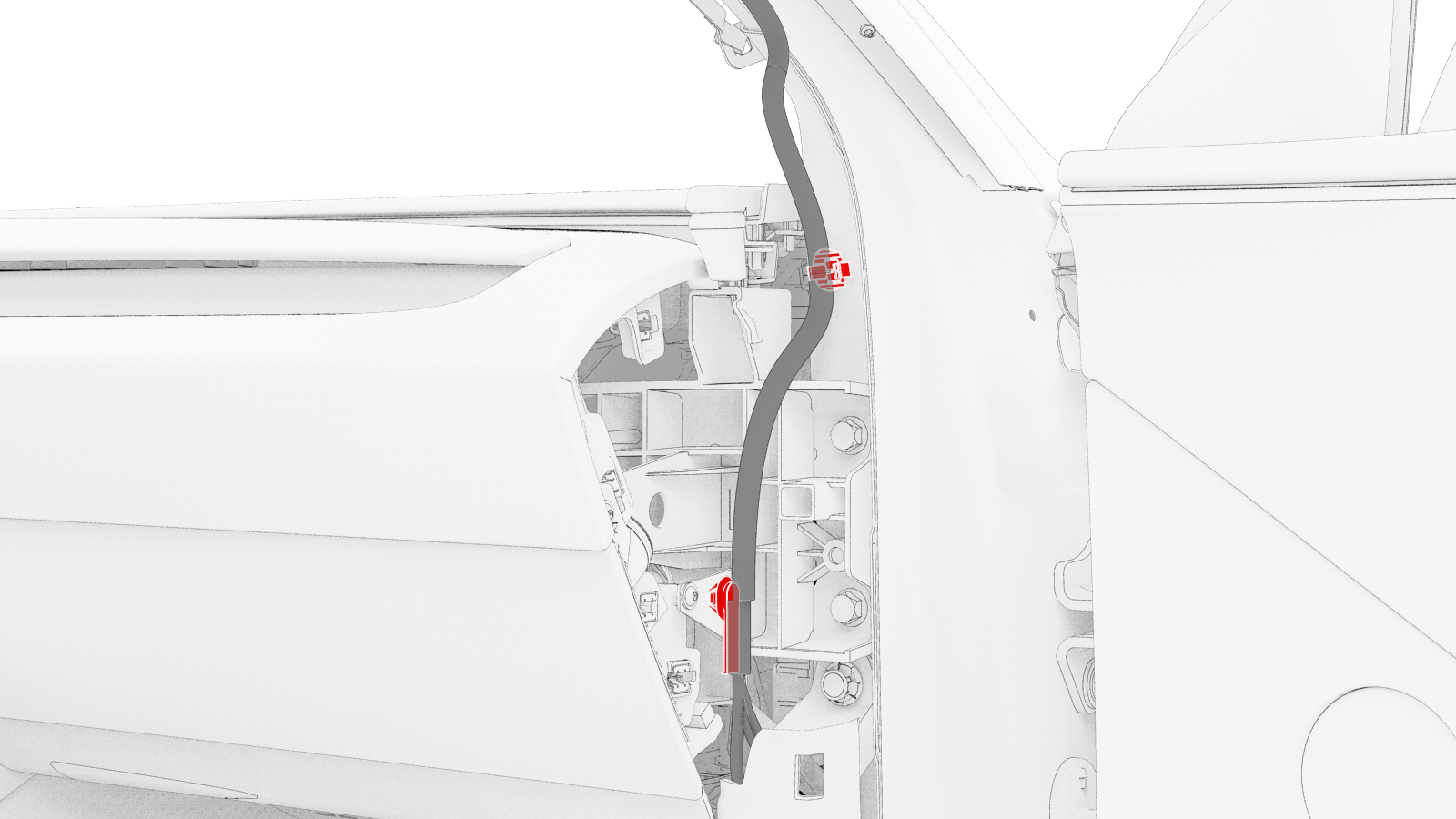

松开将挡风玻璃线束固定到 A 柱的卡子（6 个）。
- 拆卸仪表板扬声器格栅。请参阅仪表板环绕饰板总成 ((拆卸和更换))。
- 在仪表板上放置毛巾，以保护仪表板表面。
- 在左右 A 柱外侧粘贴遮蔽胶带。
-
准备 WRD Spider 3 玻璃拆卸套件。
提示： 推荐使用以下工具：
- 1571168-00-A WRD Spider 3 玻璃拆卸套件
-

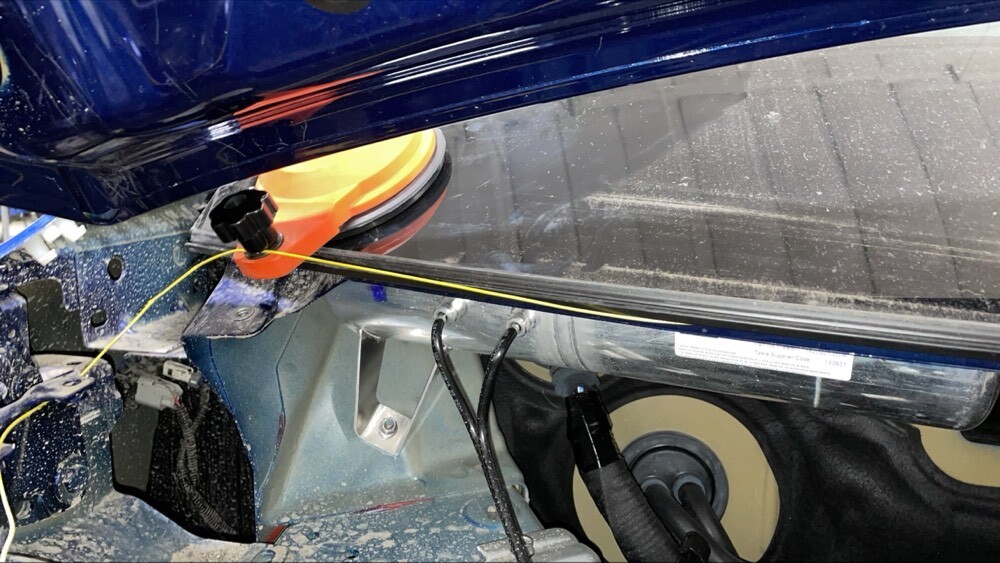

将线固定在穿线器上，然后将穿线器推进挡风玻璃总成右侧下部的聚氨酯内。
警告使用穿线器时，利用防护罩防止损坏前围板垫。
-

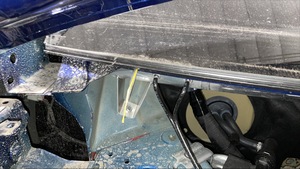

将线从穿线器上松开，然后将其缠绕在挡风玻璃外部。
注将线拉离穿线器。确保拉出的长度足够长。注确认线位于玻璃下方。
-

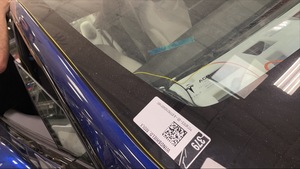

将锚固点固定在挡风玻璃外部靠近手柄工具起点的位置，然后将线固定到锚固件上。
-

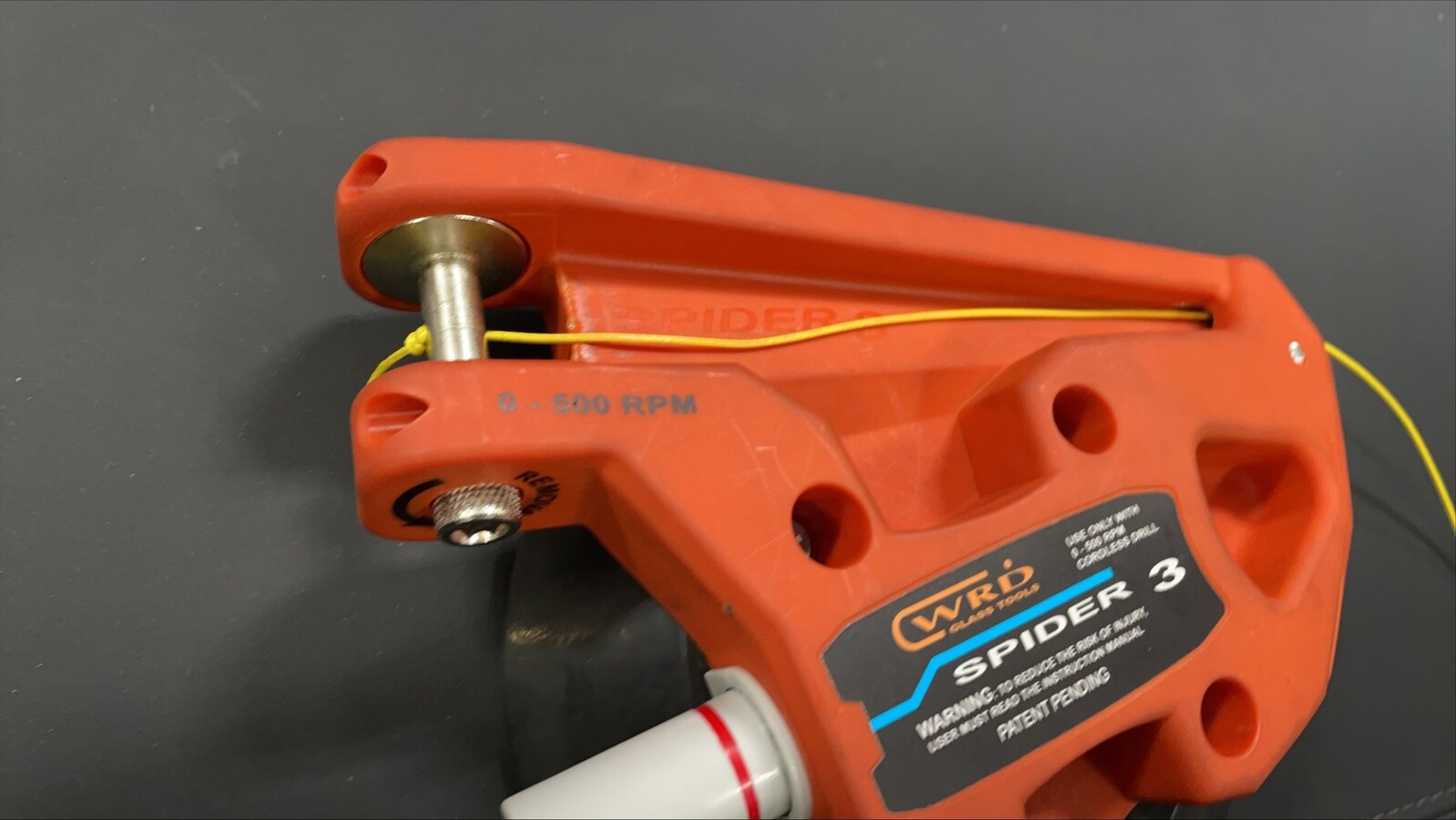

将线的内侧固定到 Spider 切割工具上。

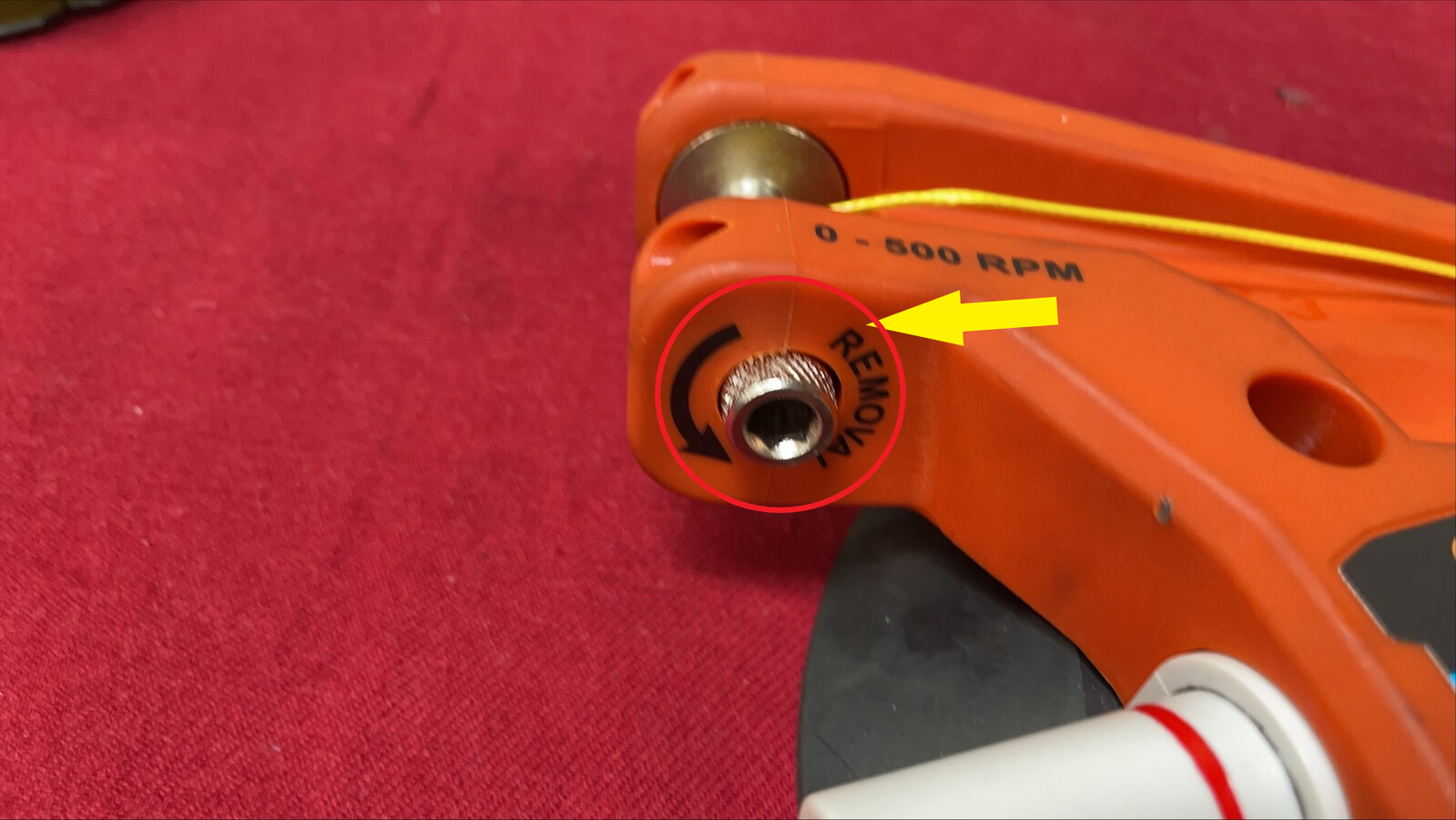

注按照 Spider 工具说明操作。将线穿过切割工具的开口，然后打结将线固定到位。如果轴的转动方向不正确，切割工具将损坏。
-

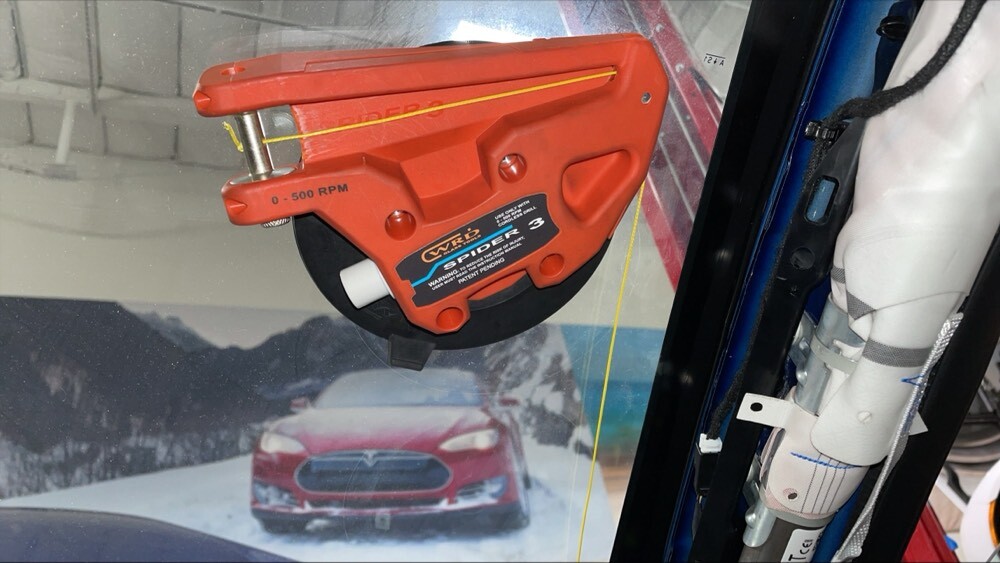

将 Spider 切割工具固定到挡风玻璃内侧。

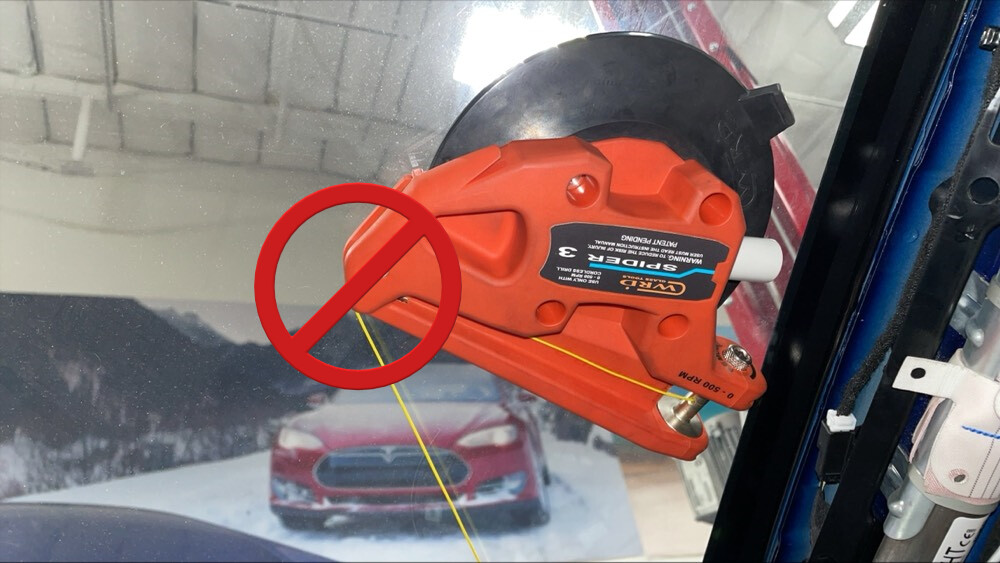

注注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。
-

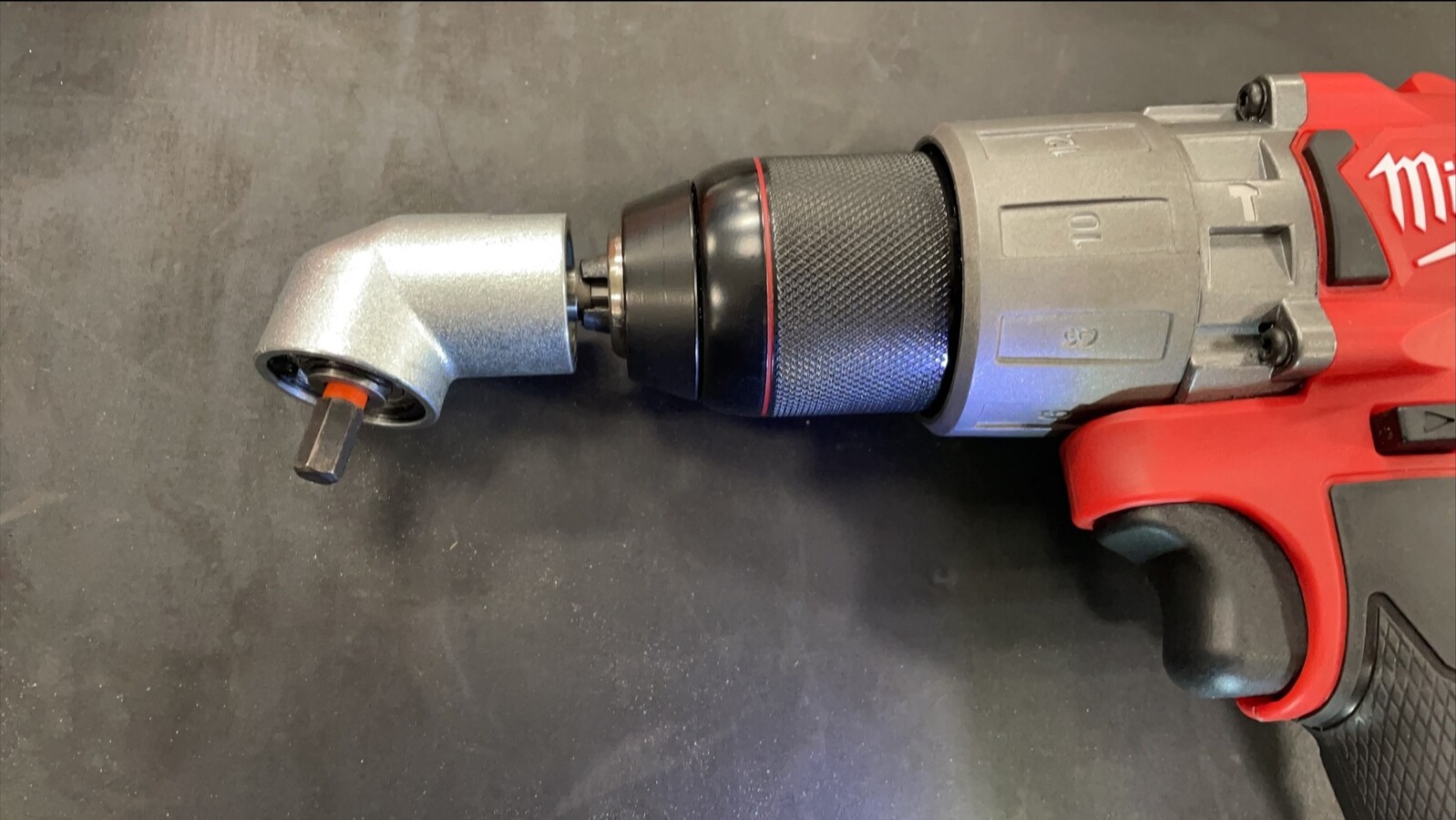

将角向起子固定到电钻上。
-

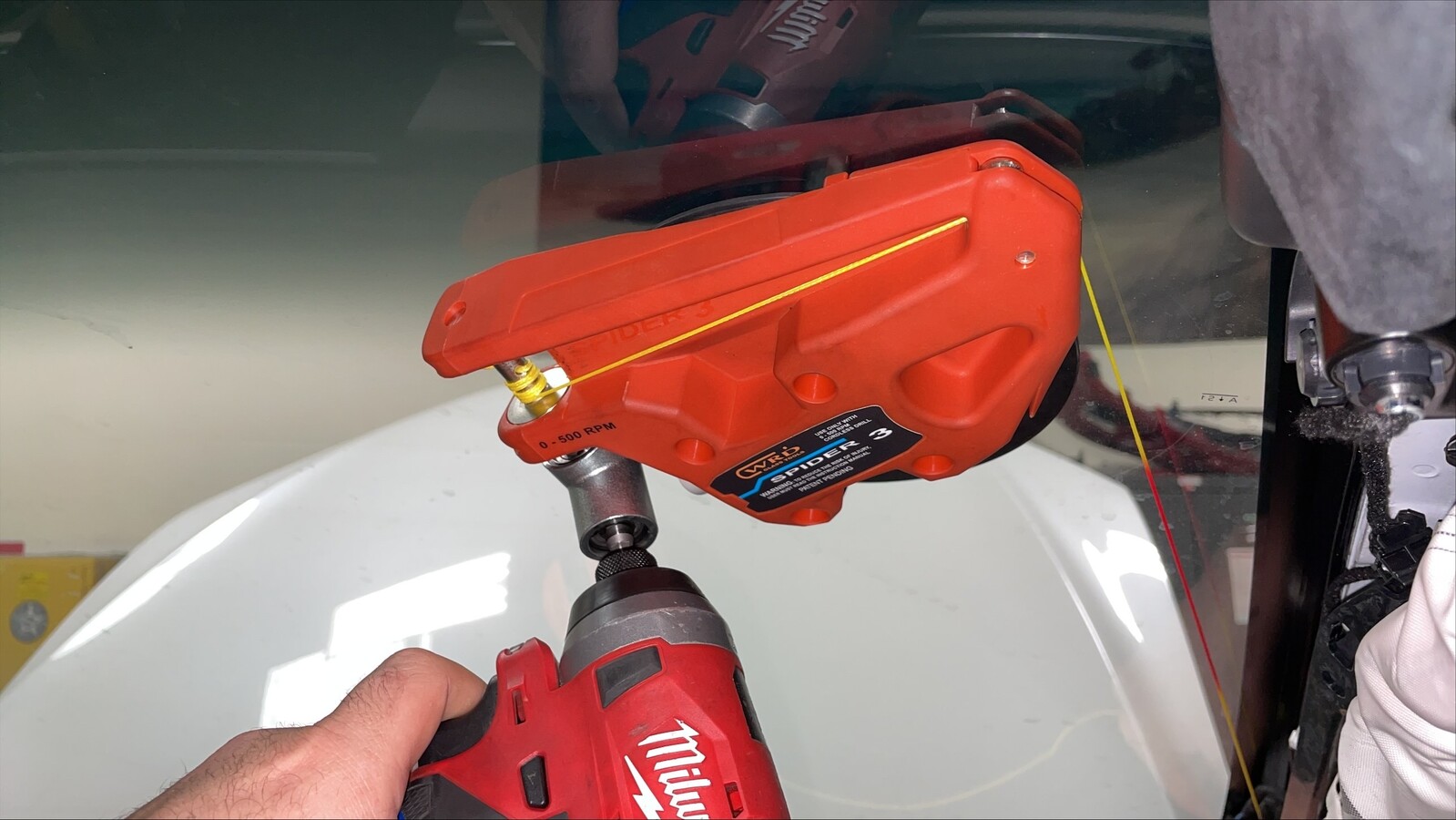

用钻头转动切割工具上的轴，开始拆下挡风玻璃。
注根据需要移动切割工具，使线保持 90 度角左右。警告经过车辆识别号码铭牌时，使用防护罩保护铭牌，使线从上方通过。警告在所标识的有重叠面板的区域要特别小心，谨防损坏。

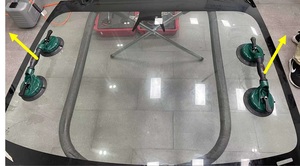

- 将吸盘吸附在挡风玻璃总成的左右侧。
-
在协助下，从车辆上拆下挡风玻璃总成。
- 将吸盘从挡风玻璃总成上取下。
-
使用剃须刀片刮去车辆挡风玻璃法兰上的旧聚氨酯。
警告执行此步骤时，请戴上防割手套和护目镜以避免人身伤害。
- 揭下两个 A 柱外侧的胶带。
安装
警告
使用软质物品保护挡风玻璃，避免刮蹭。确认橡胶条已完全将挡风玻璃与车身金属部件隔开。
- 必要时清洁挡风玻璃。清洁前置摄像头区域时请特别小心，确保前置摄像头视野清晰。 请参阅清晰的前置摄像头视野（精确清洁挡风玻璃内侧） (Restore)。
- 将新的挡风玻璃放置在台架上，使挡风玻璃支架朝上。
- 将吸盘吸附在挡风玻璃总成的左右侧。
- 使用异丙醇 (IPA) 湿巾擦拭车上的聚氨酯路径。待表面风干之后，再继续进行下一步骤。
-
在挡风玻璃和车身上沿着聚氨酯路径以及在拆卸挡风玻璃总成期间受损区域涂抹聚氨酯底漆。
警告涂抹期间，切勿损坏顶篷。注等待底漆风干至少 2 分钟。
-
沿着初始路径在挡风玻璃上涂抹聚氨酯。
注确保聚氨酯涂层的三角交叉部分宽约 8 毫米，高约 13 毫米。
-
在协助下，将新挡风玻璃总成安装到车辆上，但此时切勿将其固定。
警告安装期间，切勿损坏顶篷。
- 先检查挡风玻璃总成与车身之间的间隙和齐平度，然后再完全放置好挡风玻璃总成。
- 完全放置挡风玻璃总成，检查间隙与齐平度，按需进行调整。
- 将吸盘从挡风玻璃总成上取下。
- 聚氨酯凝固期间，使用遮蔽胶带将挡风玻璃总成固定到车身。
-
紧固将挡风玻璃线束固定到 A 柱的夹子（6 个）.
- 取走仪表板上的毛巾。
- 安装仪表板扬声器格栅。请参阅仪表板环绕饰板总成 ((拆卸和更换))。
-
紧固将挡风玻璃线束固定到挡风玻璃紧固件轨道支架的夹子（6 个）.
-
紧固将顶篷前部固定到车身的卡子（4 个）和定位销。
警告注意请勿弯曲顶篷。
- 安装左右遮阳板。请参阅左遮阳板总成 ((拆卸和更换))
- 安装左右 A 柱上饰板。请参阅A 柱上部总成，左 ((拆卸和更换))
- 安装仪表板左右端盖。请参阅仪表板端盖，左 ((拆卸和更换))。
- 安装前置摄像头风扇。请参阅内部摄像头 - Nidec 三目摄像头风扇，3Y ((拆卸和更换))。
- 安装前置双头摄像头。请参阅前视双摄像头总成 ((拆卸和更换))。
- 安装后视镜遮光板。请参阅车内后视镜，防眩晕护板 ((拆卸和更换))。
-
安装摄像头上盖。请参阅车内后视镜，摄像头上盖 ((拆卸和更换))。
注无需将内部摄像头从摄像头上盖拆下。
- 安装前围篦板。请参阅总成，前挡风玻璃下饰板，左驾驶 ((拆卸和更换))。
- 安装左右减震塔盖板。请参阅减震塔罩左 ((拆卸和安装))。
- 安装前备箱盖左右铰链盖。请参阅主动防护前罩铰链盖，左 ((拆卸和更换))。
- 安装左右雨刮器臂和雨刮器片。请参阅驾驶位座椅雨刮臂 ((拆卸和更换))。
- 安装前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
- 安装检修板。请参阅前保险杠饰板 - 总成，检修面板 ((拆卸和更换))。
- 安装驾驶室进气槽。请参阅HVAC，新风槽，总成 ((拆卸和更换))。
- 安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
-
重置辅助驾驶系统 (DAS)。
- 执行前置摄像头倾角验证。请参阅GUID-3D66A5D0-2B1E-4B3F-AECB-CE9C9A98234E.html。
- 安装后视镜。请参阅车内后视镜总成 ((拆卸和更换))。
- 安装摄像头下盖。请参阅车内后视镜，摄像头下盖 ((拆卸和更换))。
- 重新安装车辆固件。请参阅软件重新安装 - 触摸屏。
- 禁用“维护模式”。请参阅维护模式。
- 将前排座椅移回原位
- 升起两个前车窗，关闭两个前车门。
-
待聚氨酯凝固后，揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
