后悬架（包含轮毂轴承）上前连杆，右 ((拆卸和更换))
校正代码
3103030312
FRT
2.70
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1457016-00-A 弹簧压缩器套件，GEDORE
- 1137855-00-A 后行驶高度扭矩工具，MODEL 3
- 1081765-00-A 3/4 吨托臂支架
- 1459409-00-A 轮毂千斤顶适配器，MODEL 3
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将右后上前连杆固定到转向节的螺栓和螺母 |
 76 Nm (56.0 lbs-ft) |
|
重复使用 | |
| 将右后上前连杆固定到副车架的螺栓和螺母 |
76 Nm (56.0 lbs-ft) |
|
重复使用 |
拆卸
-
降下后副车架总成，断开副车架举升工具上的供气装置，然后将副车架举升工具和副车架从车辆上移走。请参阅后副车架总成 ((拆卸和更换))。
注请勿拆下半轴。从后侧下尾连杆上拆下左后和右后螺旋弹簧前，先停一下。
-

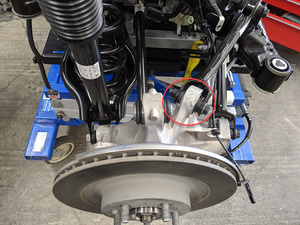

拆卸将右后上前连杆固定到转向节的螺栓和螺母。
提示： 推荐使用以下工具：
- 18 毫米套筒
- 18 毫米 12 角组合扳手
- 3 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
-

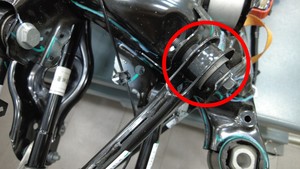

拆卸将右后上前连杆固定到副车架的螺栓和螺母。
提示： 推荐使用以下工具：
- 18 毫米套筒
- 棘轮/扭矩扳手
- 18 毫米 12 角组合扳手
- 回旋头棘轮/回旋头扭矩扳手
- 6 英寸加长件
-
将右后上前连杆从副车架上拆下。
安装
-
将右后上前连杆安装到副车架上。
-
手动拧紧将右后上前连杆固定到副车架的螺栓和螺母。
注在后续步骤中紧固。安装螺栓时，可能需要转动螺栓数次以对齐。
-

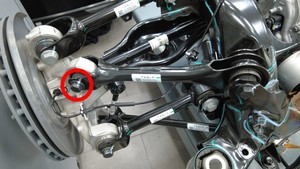

在协助下，手动拧紧将右后上前连杆固定到转向节的螺栓和螺母。
注在后续步骤中紧固。
-
安装后副车架总成。请参阅后副车架总成 ((拆卸和更换))。
注请勿拆下半轴。从后侧下尾连杆上拆下左后和右后螺旋弹簧前，先停一下。
