膝部气囊，右 ((拆卸和更换))
校正代码
2001010032
FRT
0.24
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 7 月 10 日：将校正代码更新至 2001010032。
注
仅北美车辆装配有副驾位膝部气囊。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将驾驶位膝部气囊固定到仪表板的螺栓（4 个） |
 8.5 Nm (6.3 lbs-ft) |
|
更换 | 1116594-00-B |
拆卸
- 打开所有车门，完全降下所有车窗。
- 断开低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
- 拆下副驾位脚部空间盖板。请参阅副驾位脚部空间盖板总成 ((拆卸和更换))。
-
拆下副驾位膝部气囊螺栓盖。
-

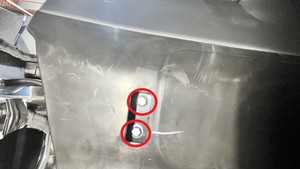

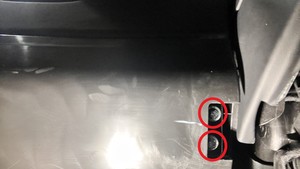

拆下并弃置将副驾位膝部气囊固定到仪表板的螺栓（4 个）。
提示： 推荐使用以下工具：
- 外梅花套筒 E10
- 3/8 英寸无绳冲击钻头
- 3 英寸加长件
- 棘轮/扭矩扳手
-

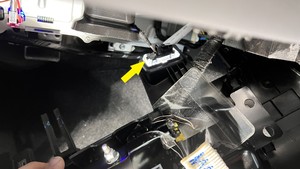

断开副驾位膝部气囊线束连接器，然后将气囊从车上拆下。

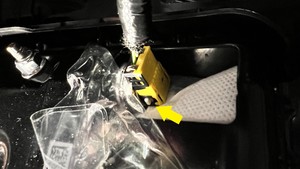

注揭下气囊背部塑料膜。
-

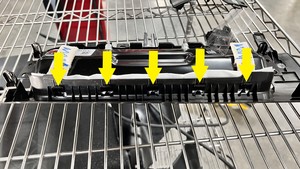

用 90 度长凿沿膝部气囊总成后部边缘撬动，同时弯折膝部气囊盖板周边，以松开盖板周边的各个气囊锁片。
-

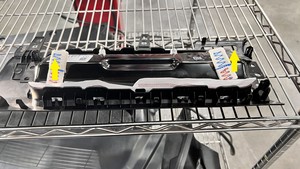

向上转动气囊，松开盖板周边的气囊前部锁片，然后将气囊从盖板拆下。
警告妥善弃置气囊。
安装
-
将副驾位膝部气囊安装到副驾位膝部气囊盖板上。
注安装金属锁片时，请先接合后部锁片，再压入前部锁片。
-

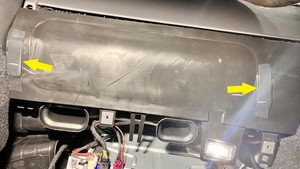

连接副驾位膝部气囊线束连接器，然后将副驾位膝部气囊安装到车辆上。
注将塑料膜重新贴至引爆装置总成上。
-
安装新的螺栓（4 个），将副驾位膝部气囊固定到仪表板。8.5 Nm (6.3 lbs-ft)提示： 推荐使用以下工具：
- 外梅花套筒 E10
- 3/8 英寸无绳冲击钻头
- 3 英寸加长件
- 棘轮/扭矩扳手
-
安装副驾位膝部气囊螺栓盖。
- 安装副驾位脚部空间盖板。请参阅副驾位脚部空间盖板总成 ((拆卸和更换))。
- 连接低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
- 升起所有车窗，关闭所有车门。
