总成，线束，前，APAC/EU，左驾驶，AWD，行人保护 ((拆卸和更换))

校正代码 1710040022 FRT 3.00 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

2024 年 4 月 18 日：更新了盖板图片。

1454796-00-A 车窗开关工具套件

拆卸

拆下前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))
断开 12V/低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
拆下左右 A 柱下饰板。请参阅A 柱下部总成，左 ((拆卸和更换))。
拆下左右膝部气囊总成。请参阅膝部气囊，左 ((拆卸和更换))。
拆下雨刮器模块。请参阅前雨刮模块 ((拆卸和更换))。

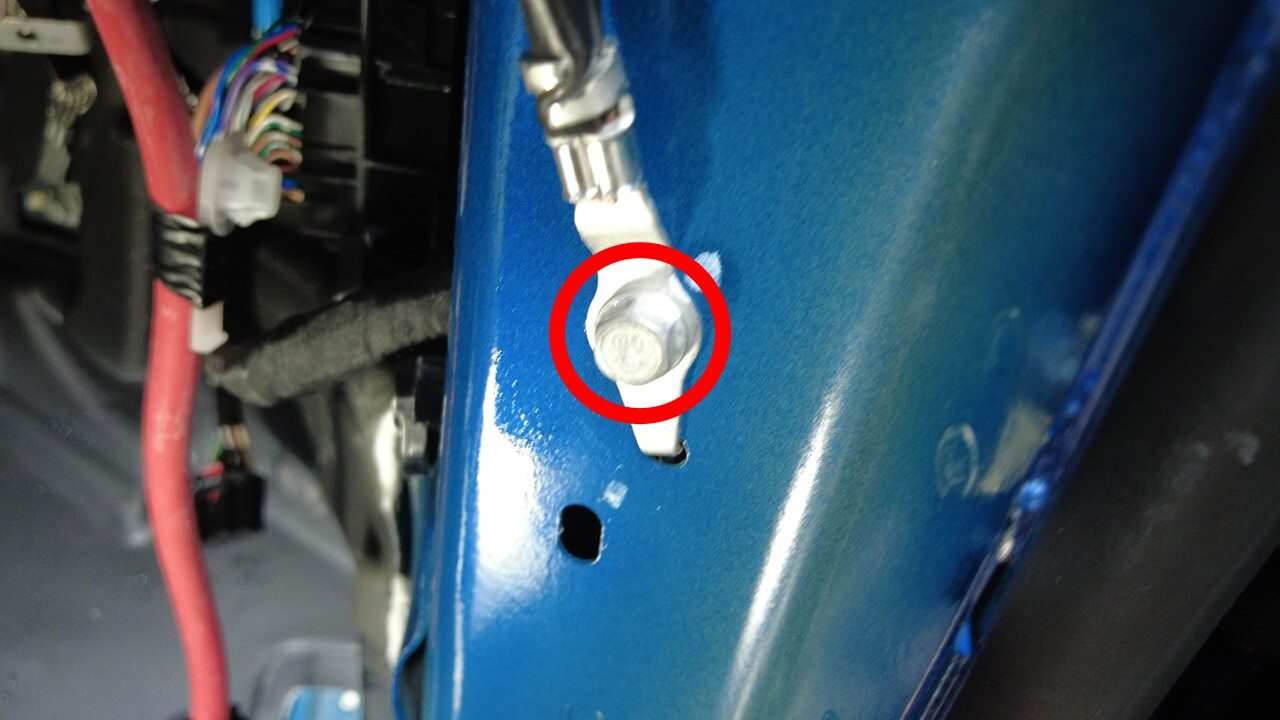

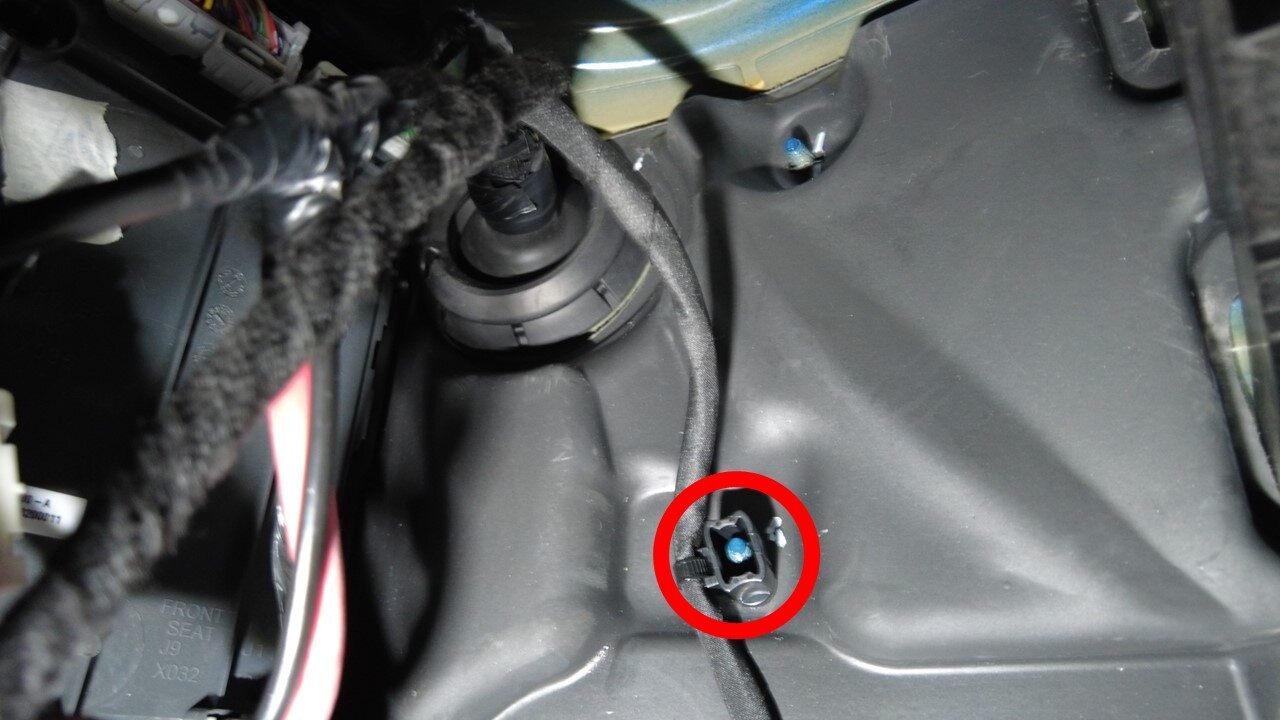

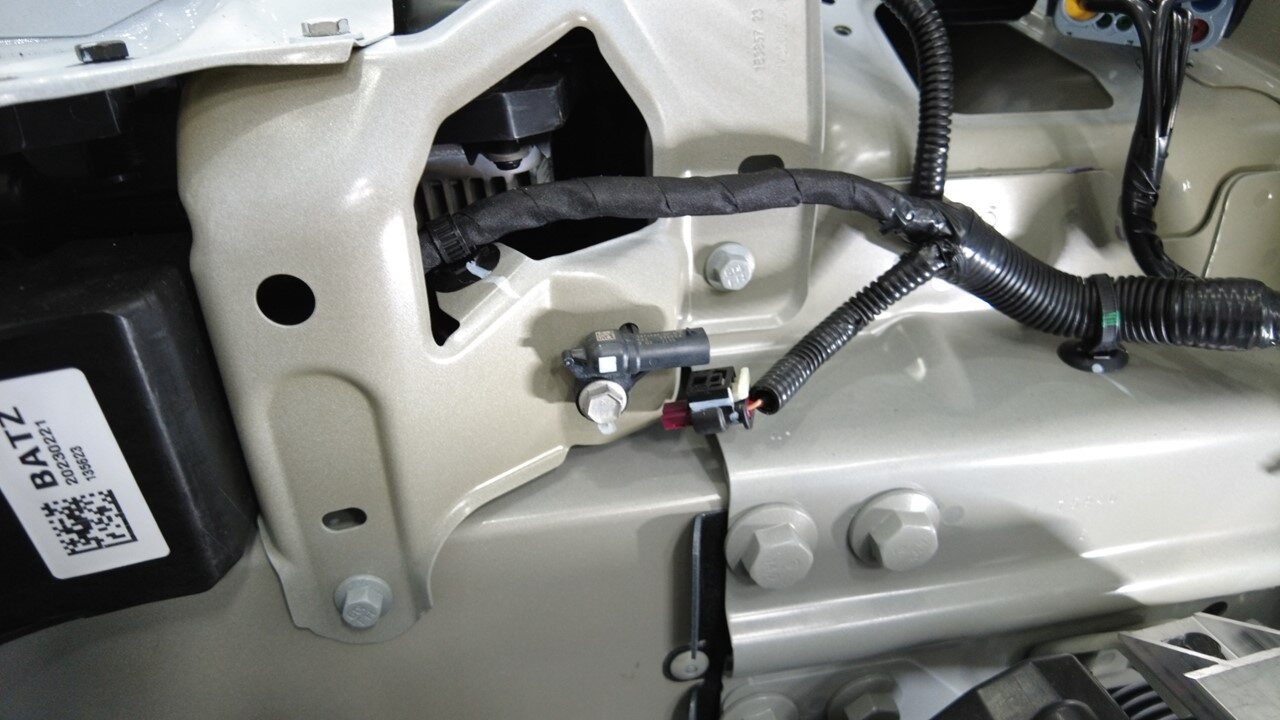

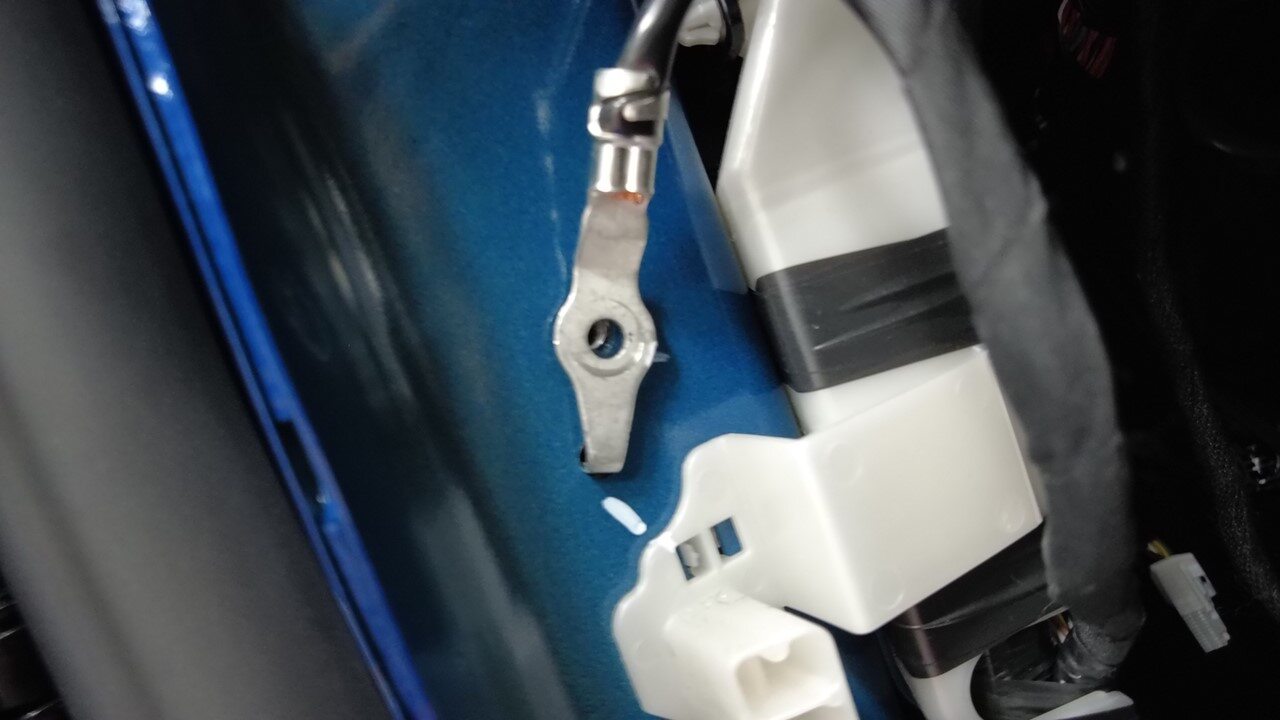

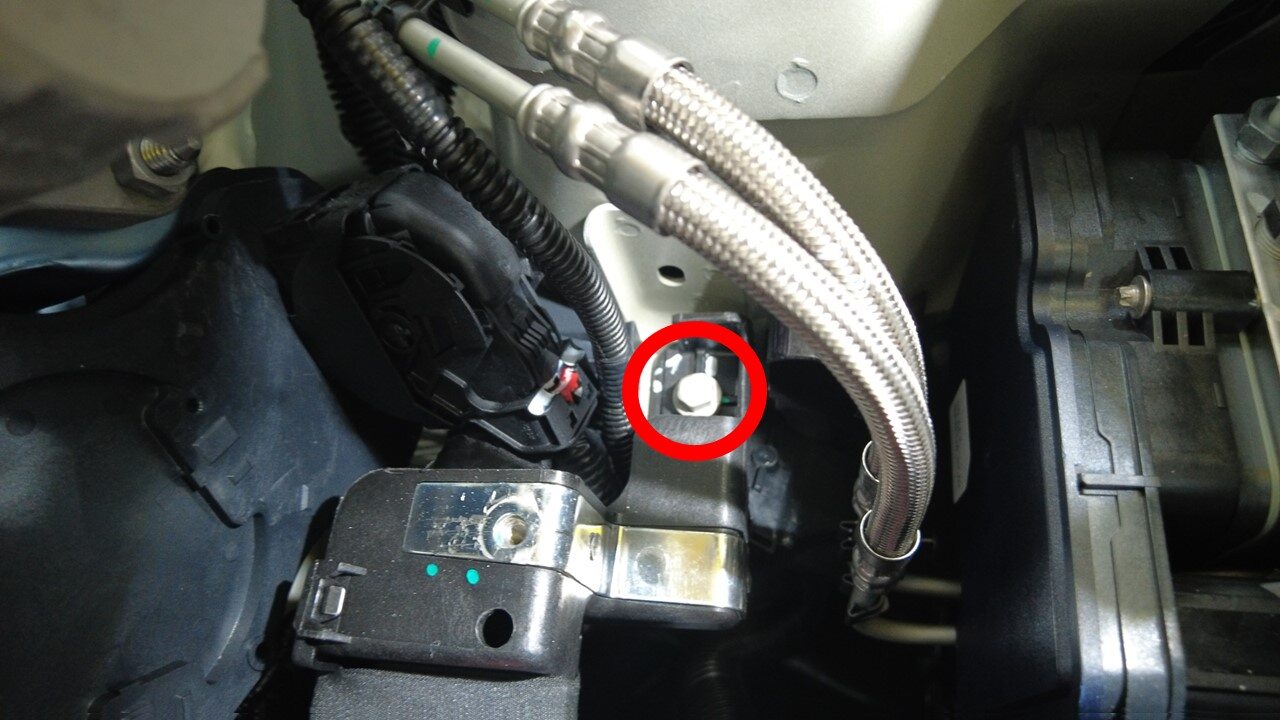

拆下用于固定右侧 A 柱区域周围右前线束接地线的螺栓

注
1 个螺栓，10 毫米，8 Nm

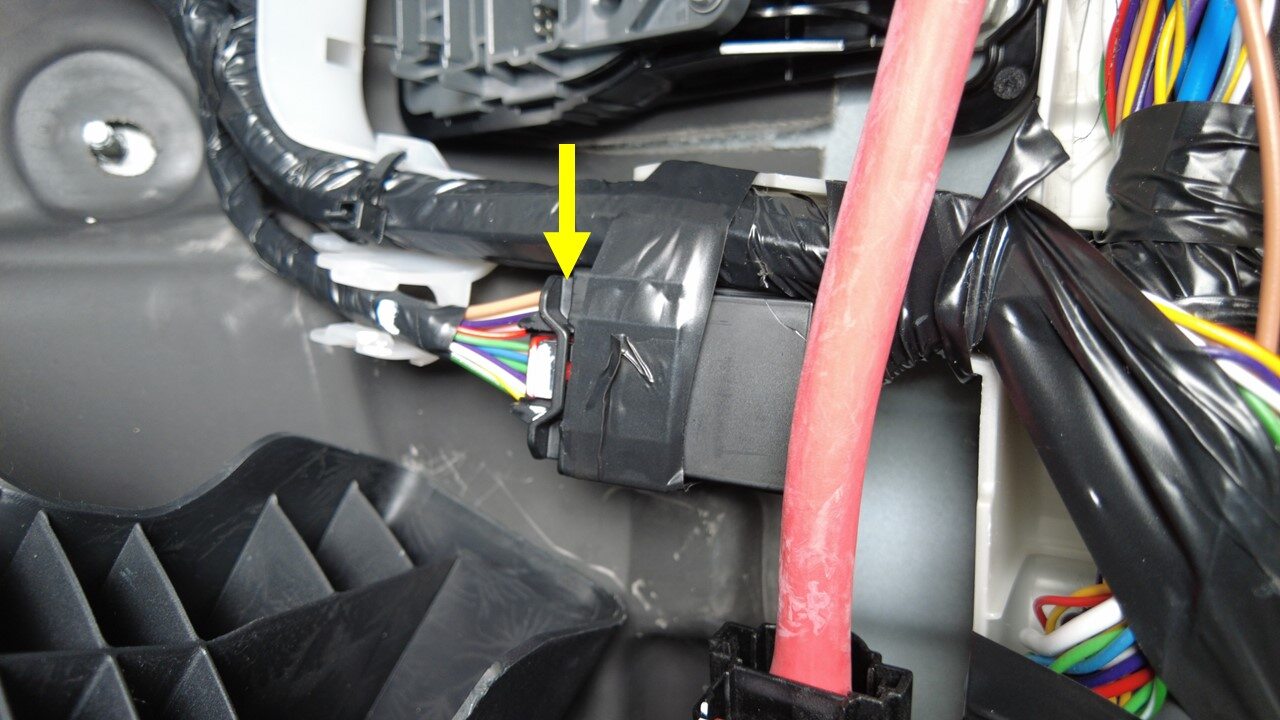

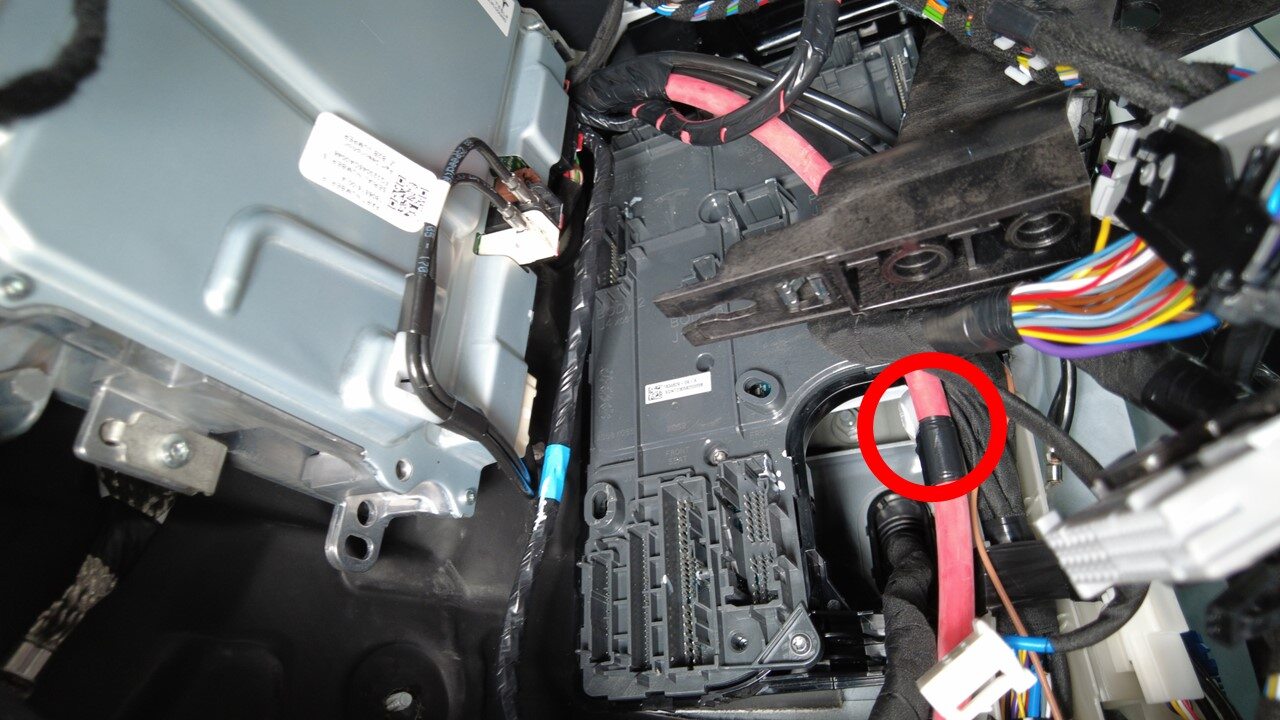

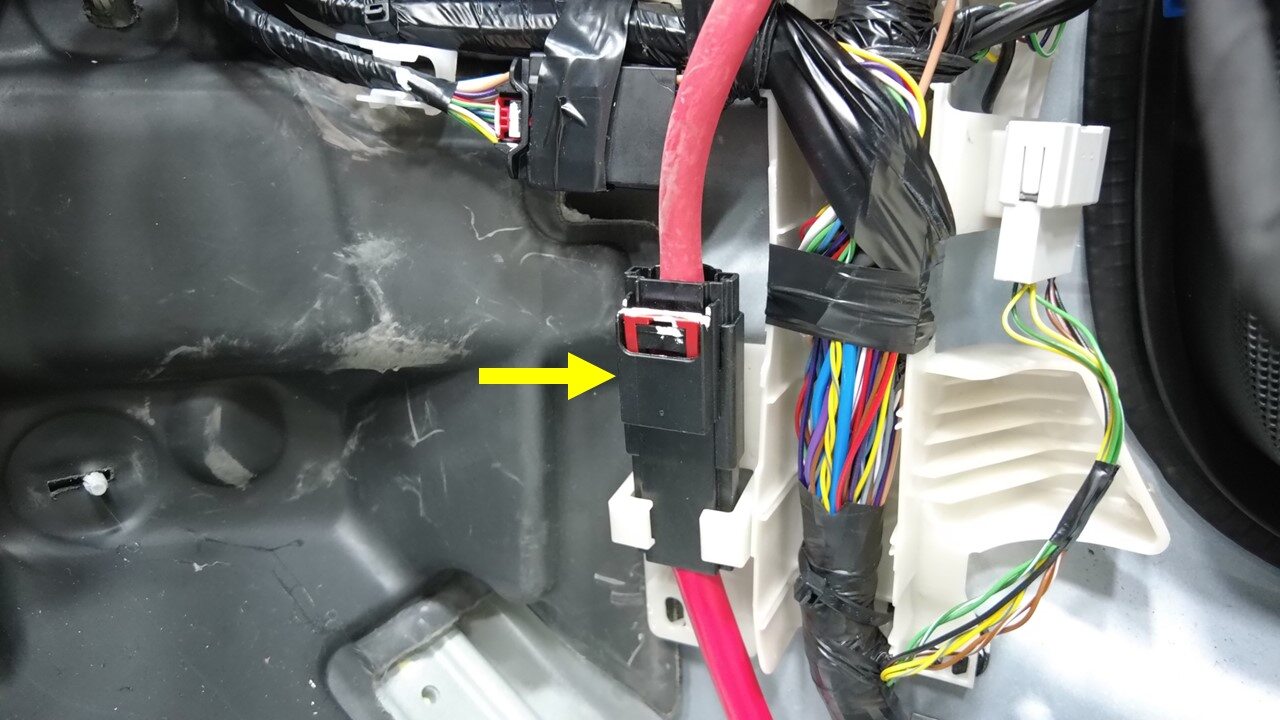

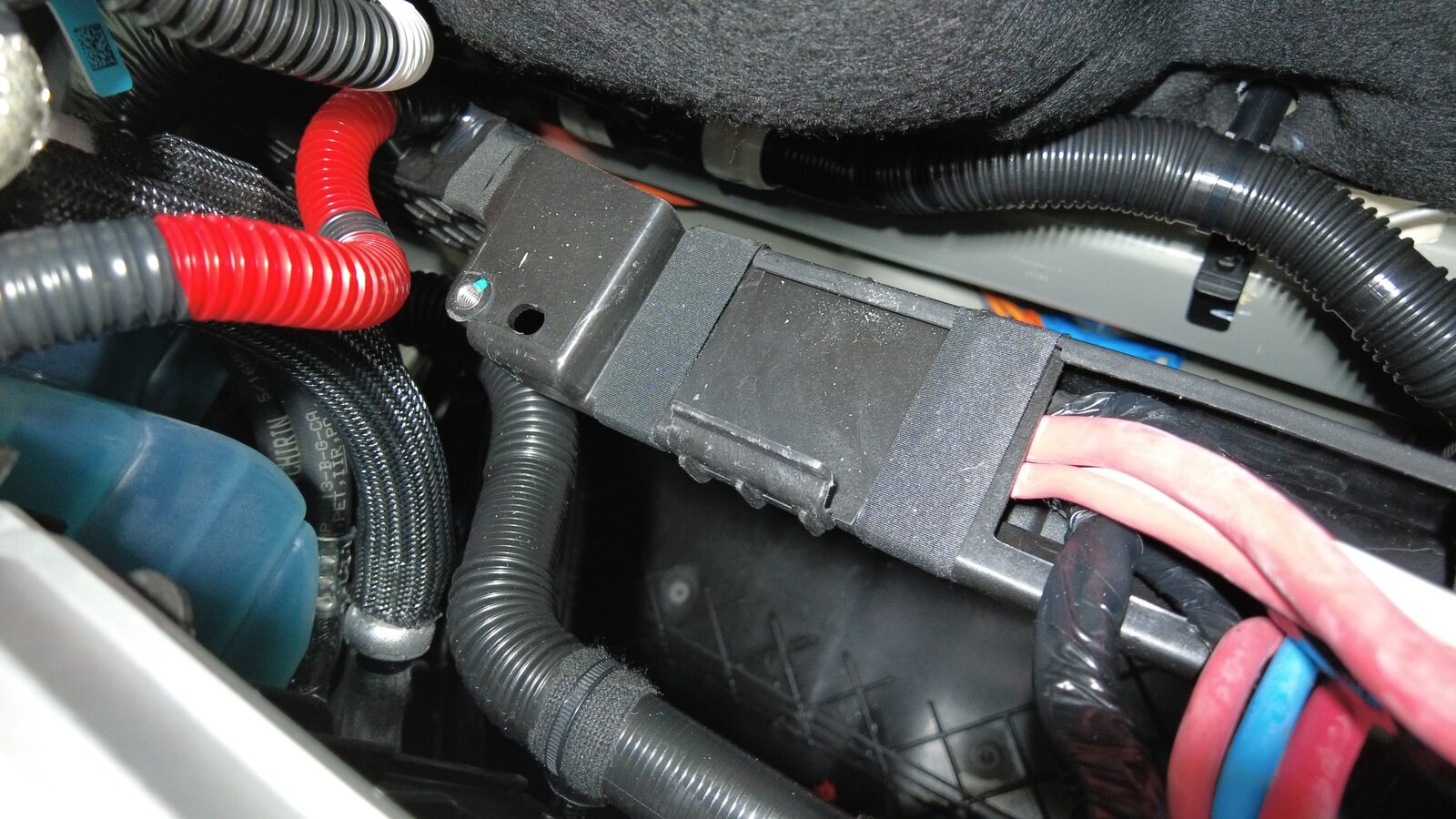

断开直流-直流正极电缆与右侧车身线束的连接

注
1 个连接器；向上拉红色锁片，然后向下按压

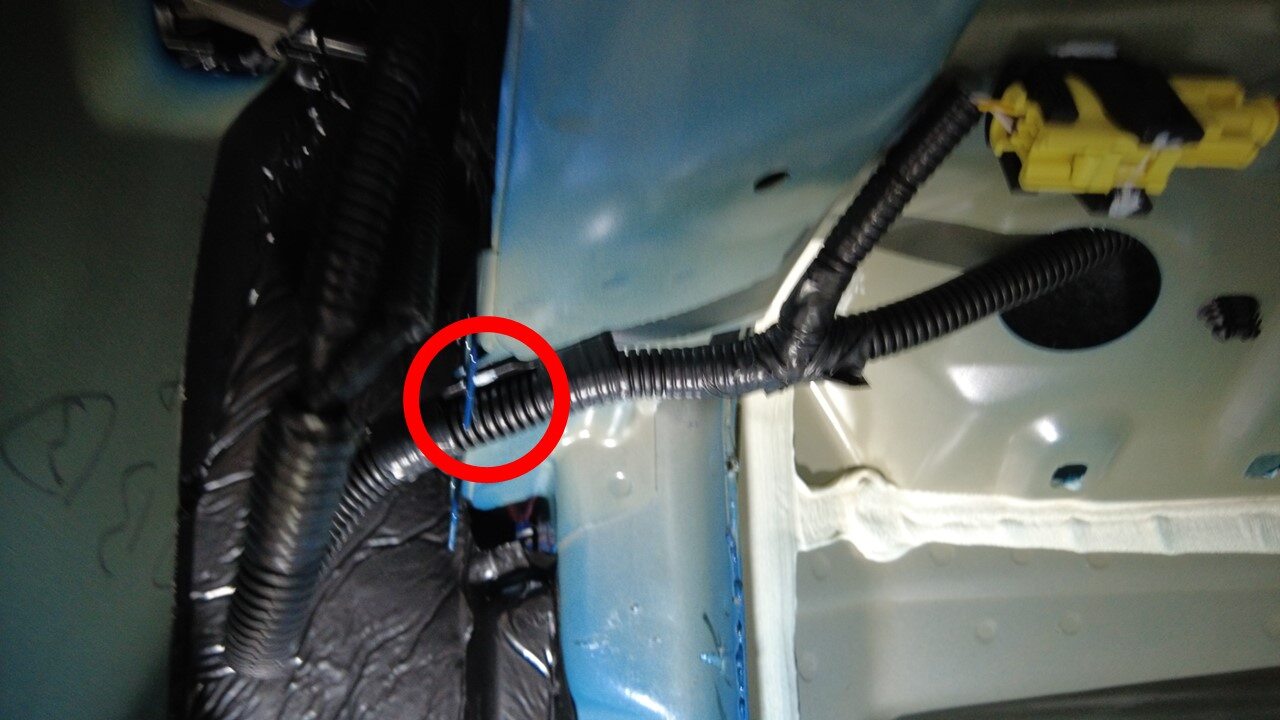

将直流-直流正极电缆夹从右侧车身线束上松开

注
1 个夹子

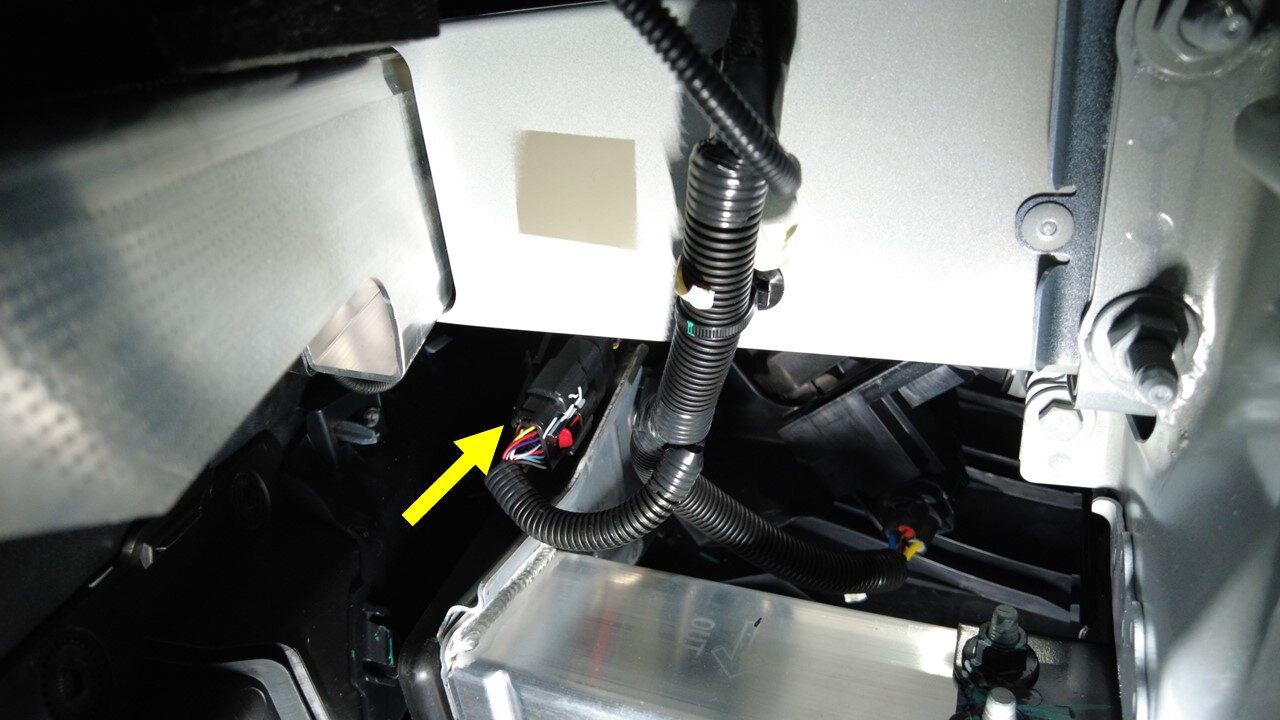

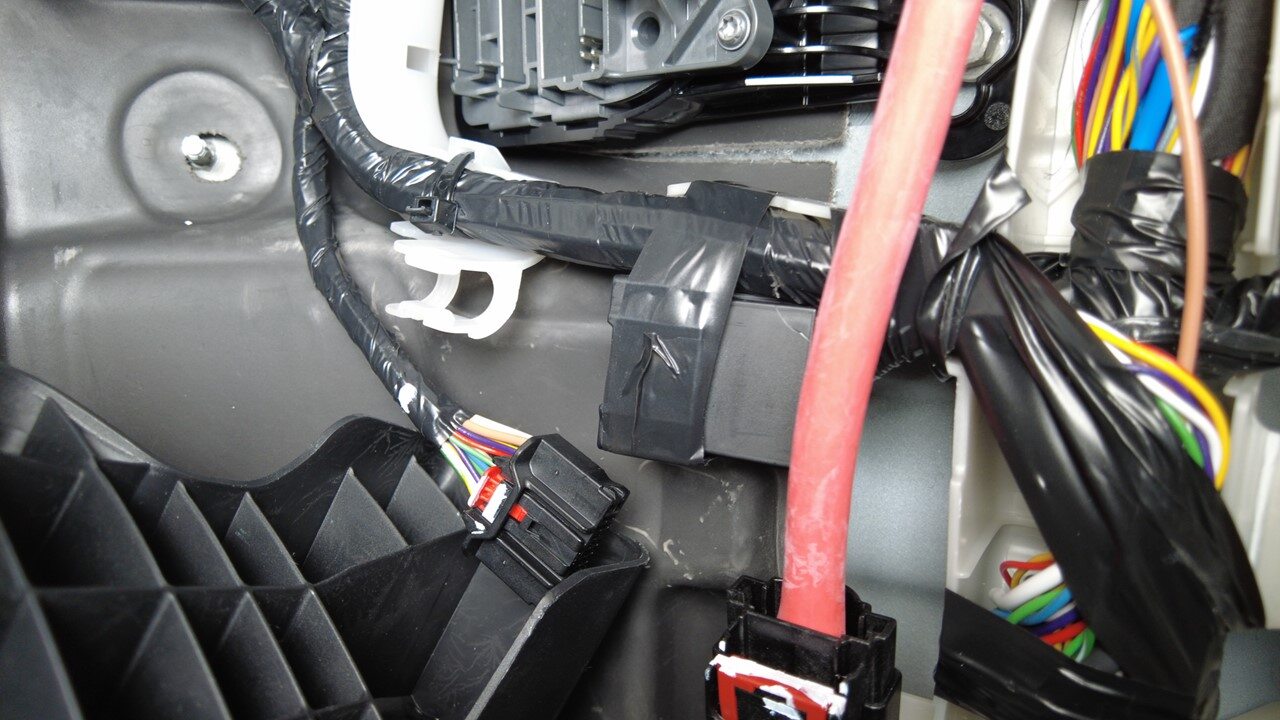

断开右侧车身线束上的连接器

注
1 个连接器

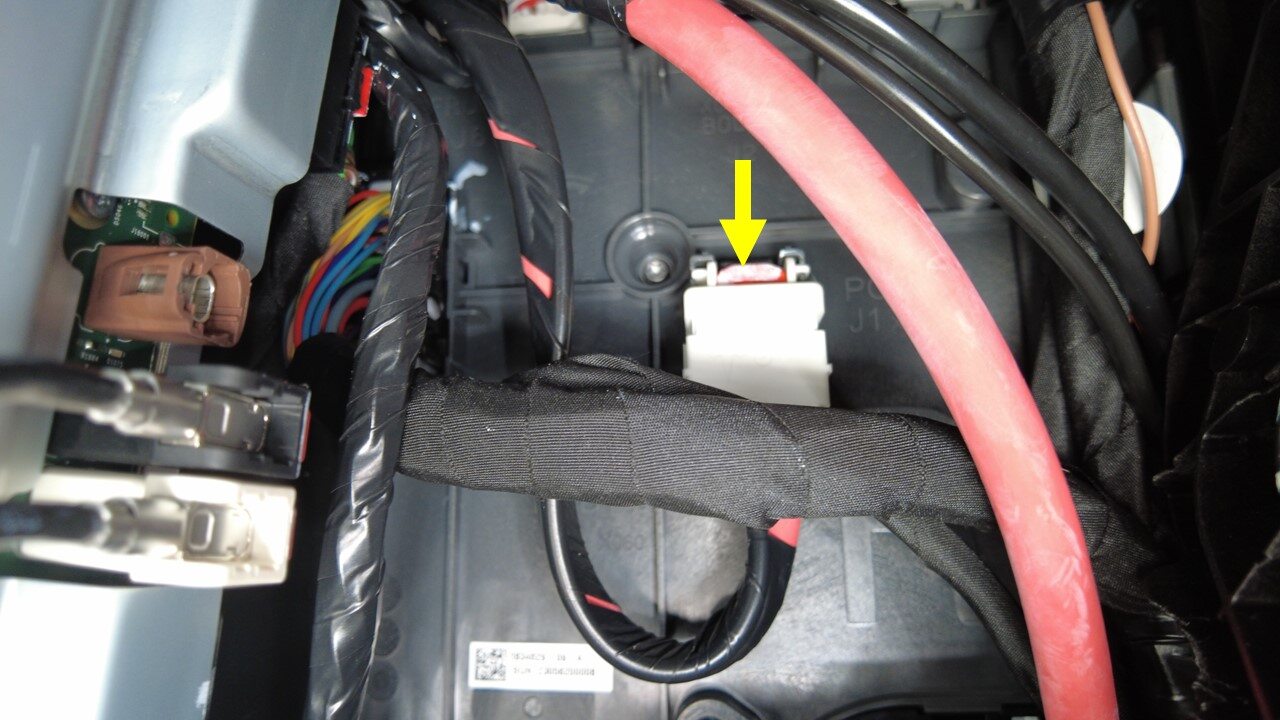

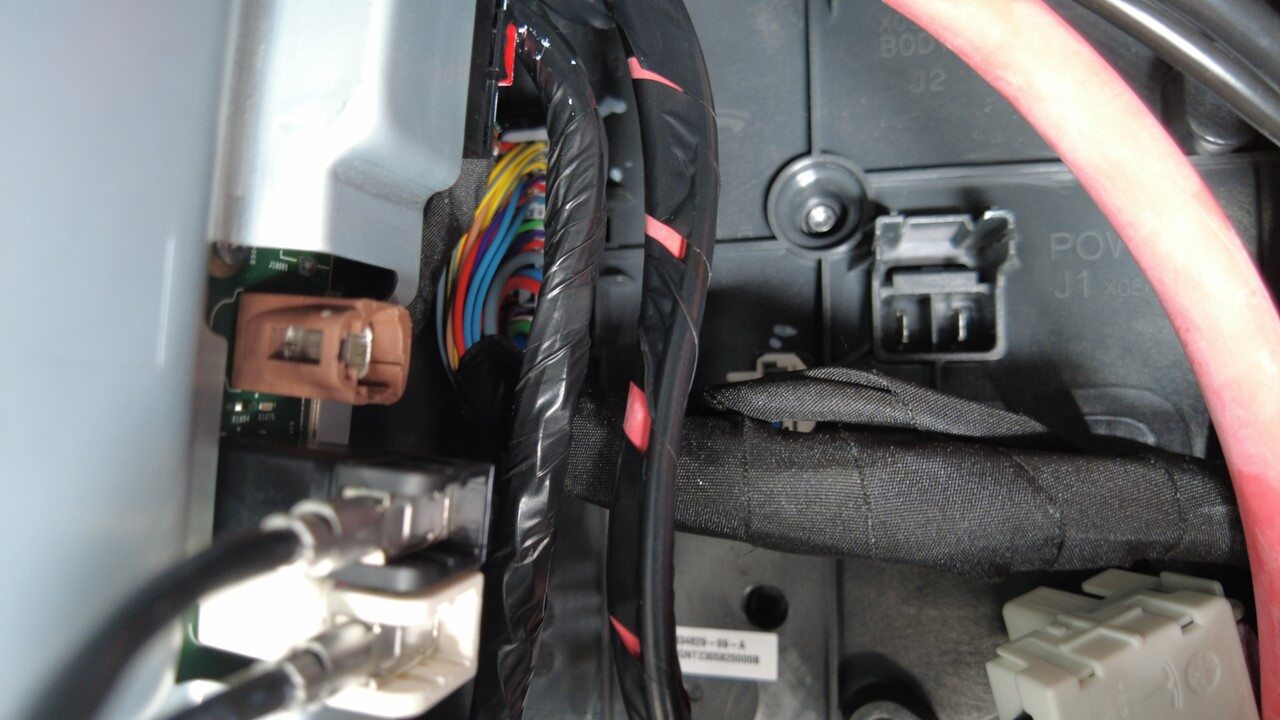

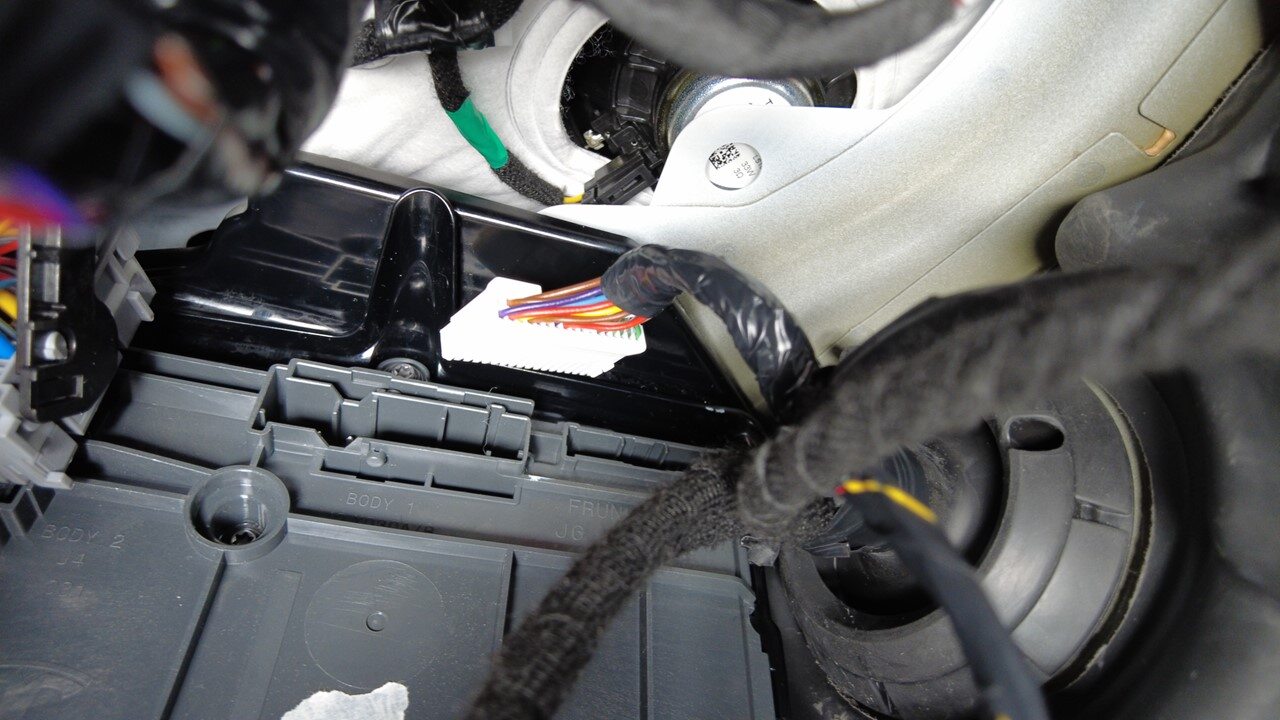

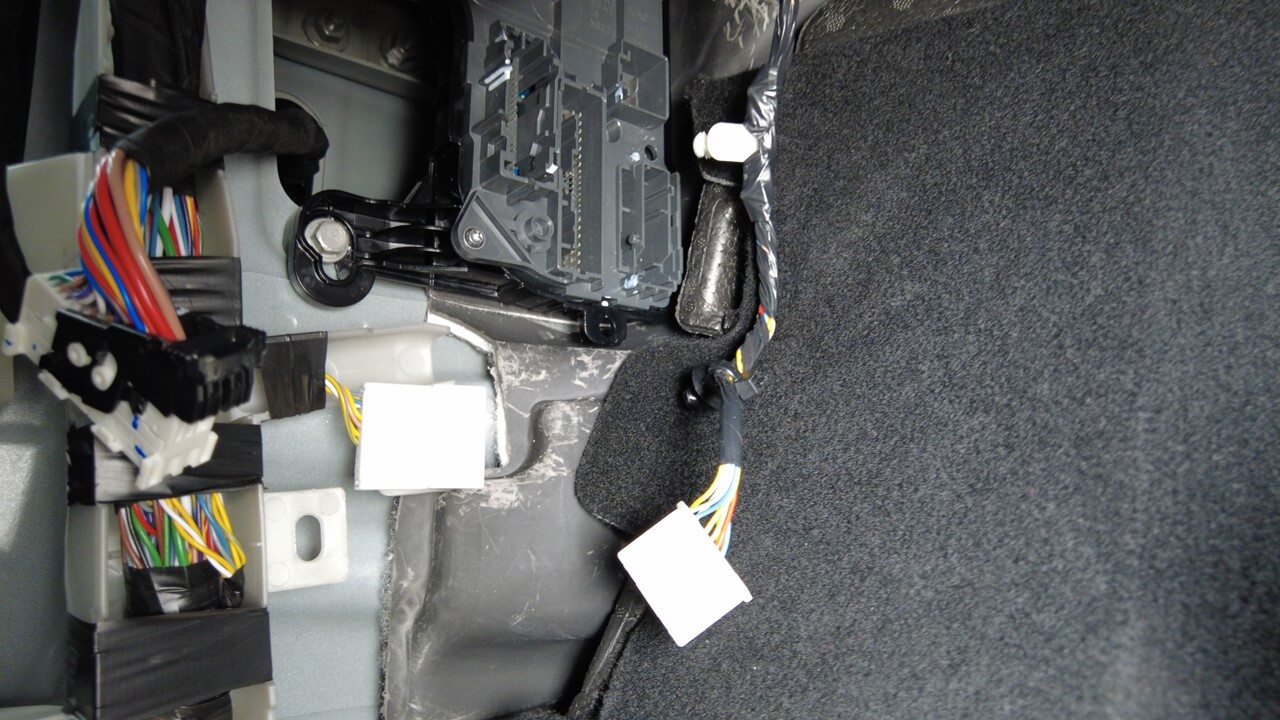

将 J1 连接器从右侧车身控制器上断开

注
1 个连接器，1 个锁片，J1
将 J6 连接器从右侧车身控制器上断开

注
1 个连接器，J6

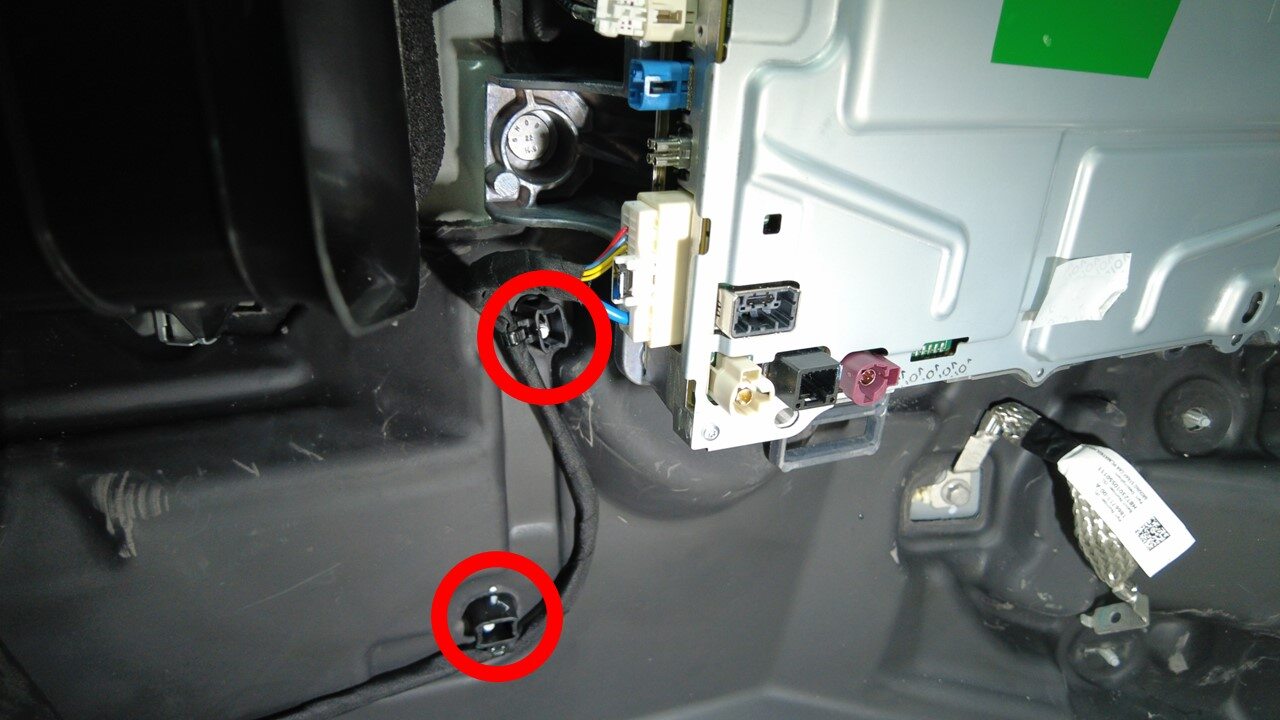

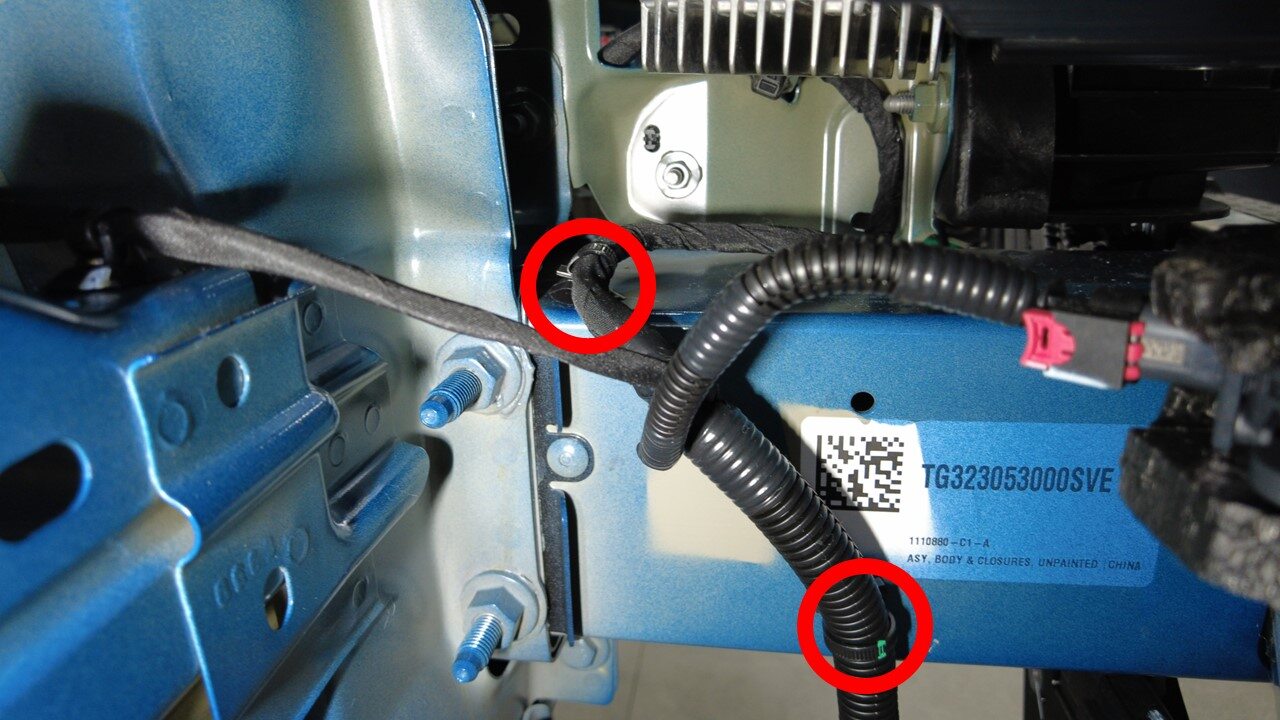

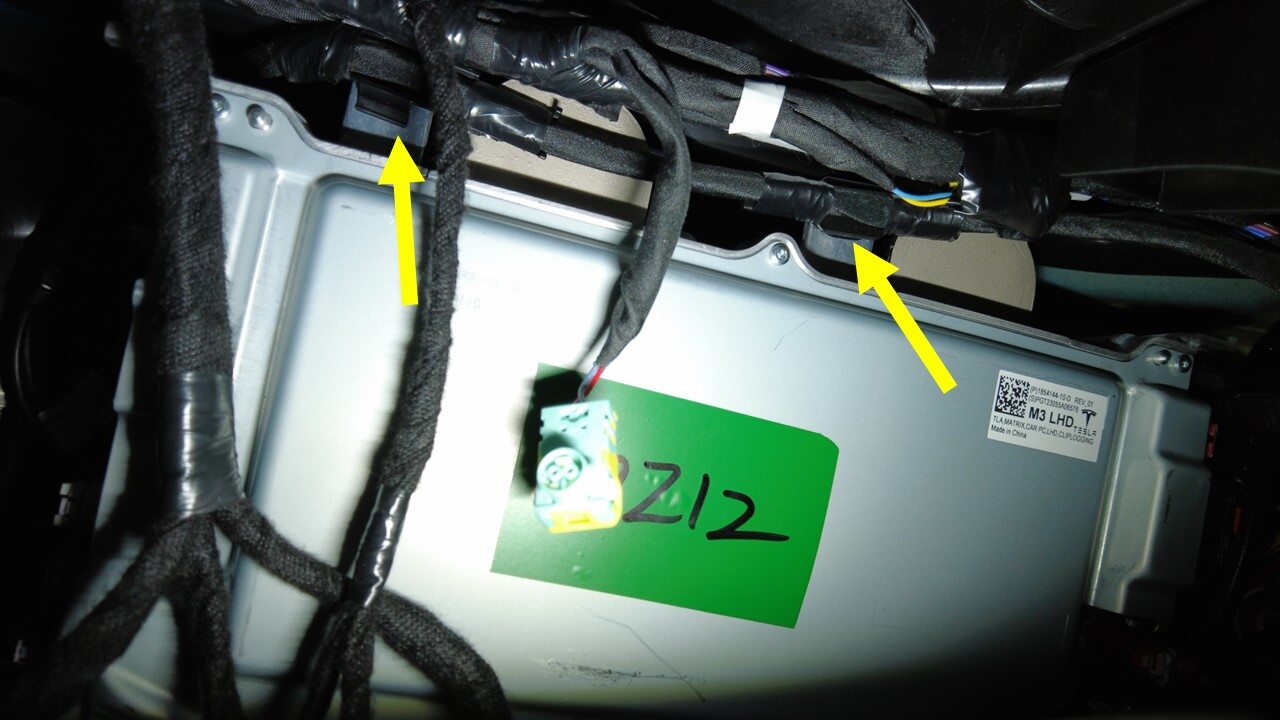

松开车载电脑顶部线束夹

注
2 个夹子

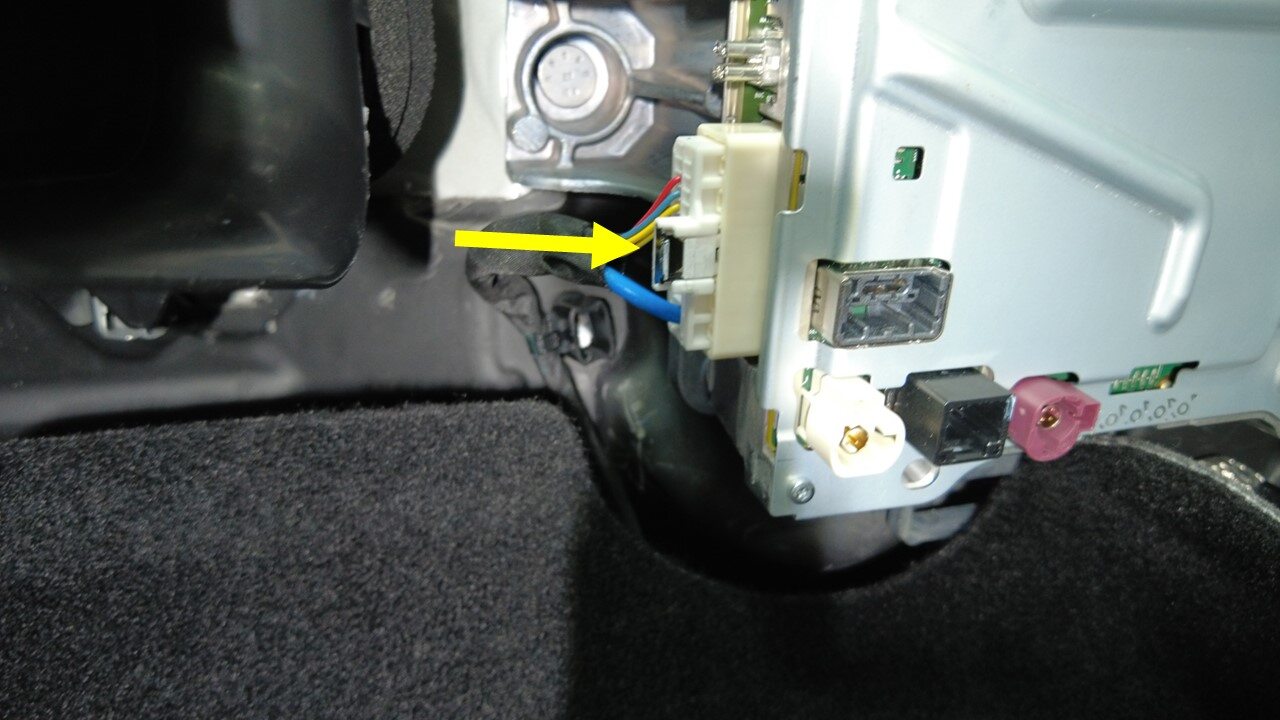

断开车载电脑左侧的右前线束连接器

注
1 个连接器

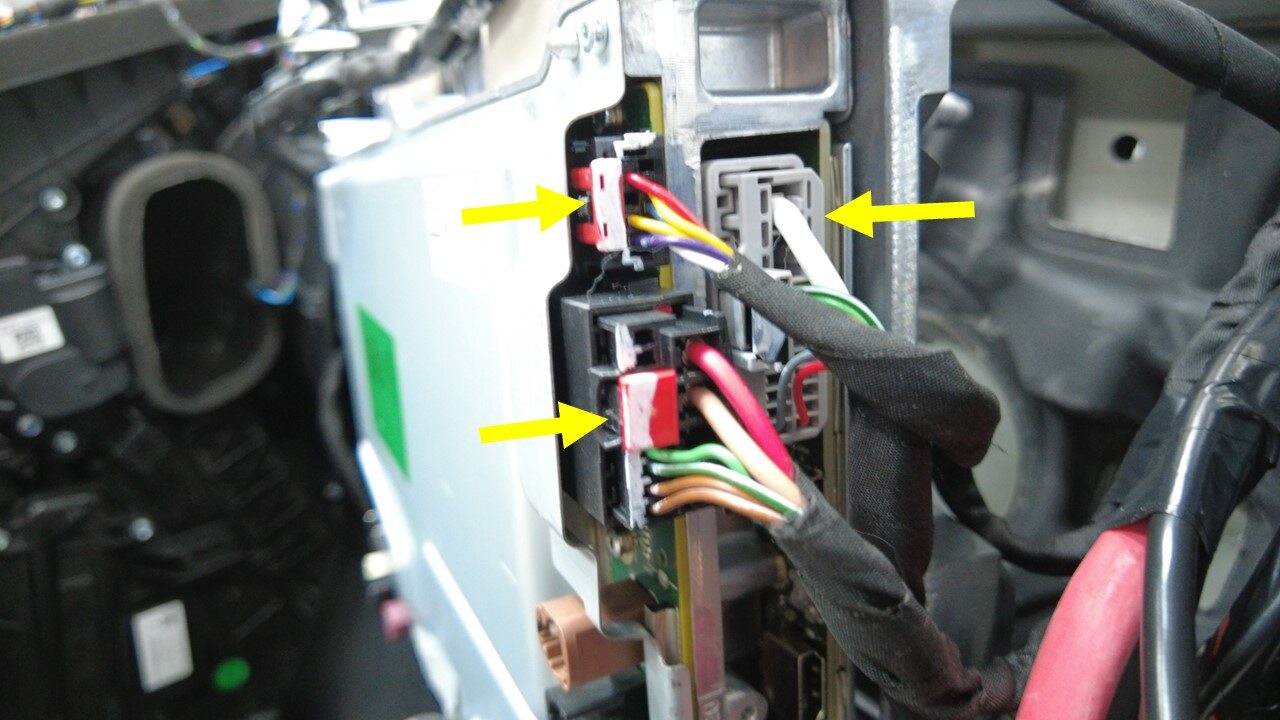

断开车载电脑右侧的右前线束连接器

注
3 个连接器；松开锁片

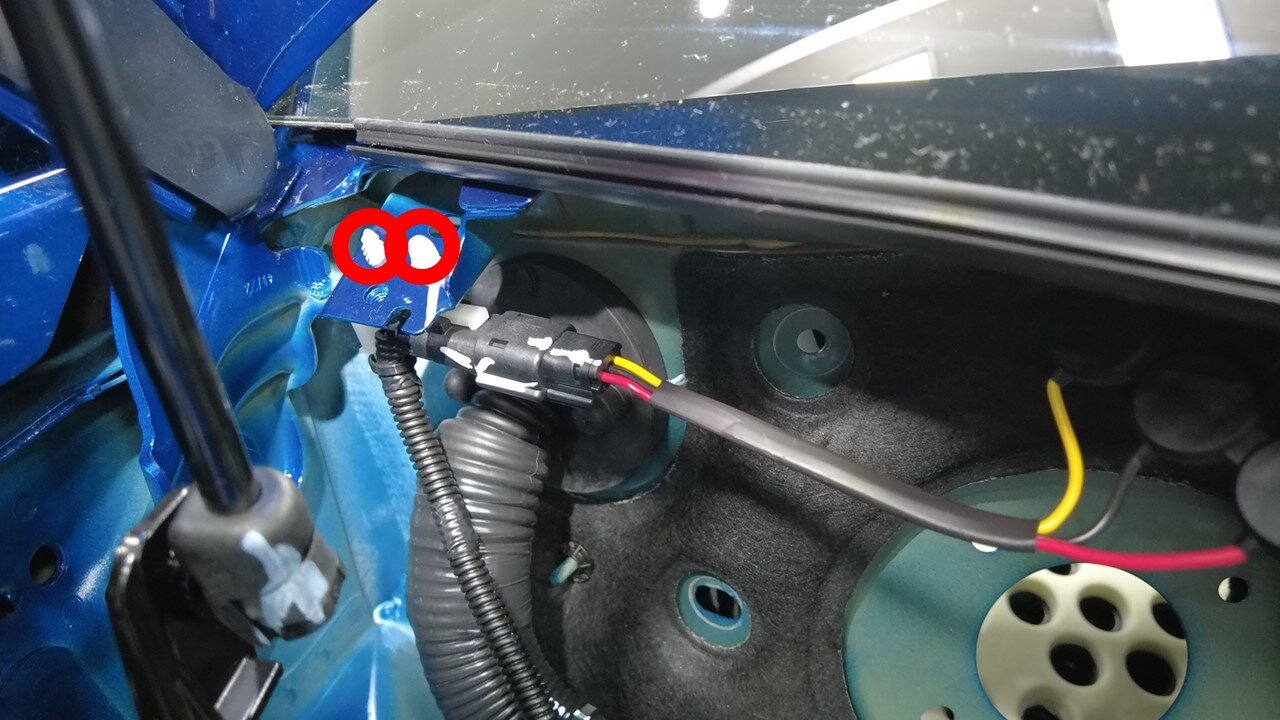

将挡风玻璃加热器连接器夹从车身上松开

注
2 个夹子

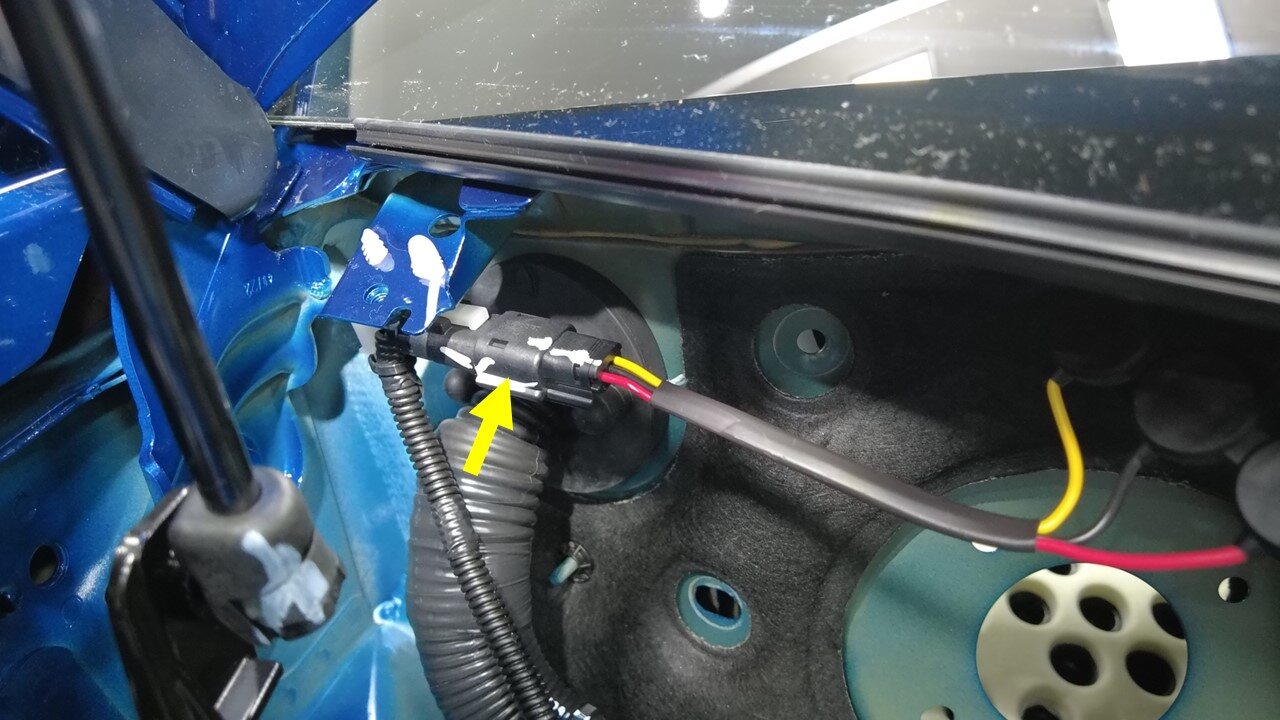

断开挡风玻璃加热器连接器

注
1 个连接器

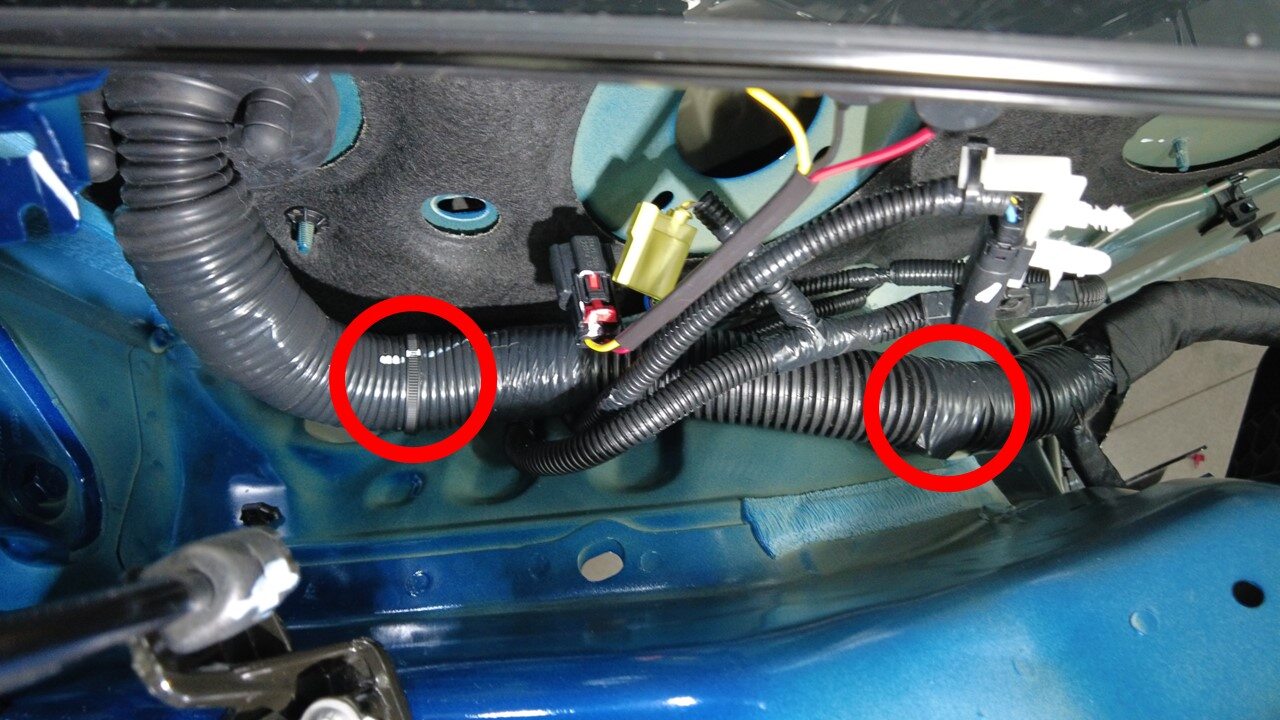

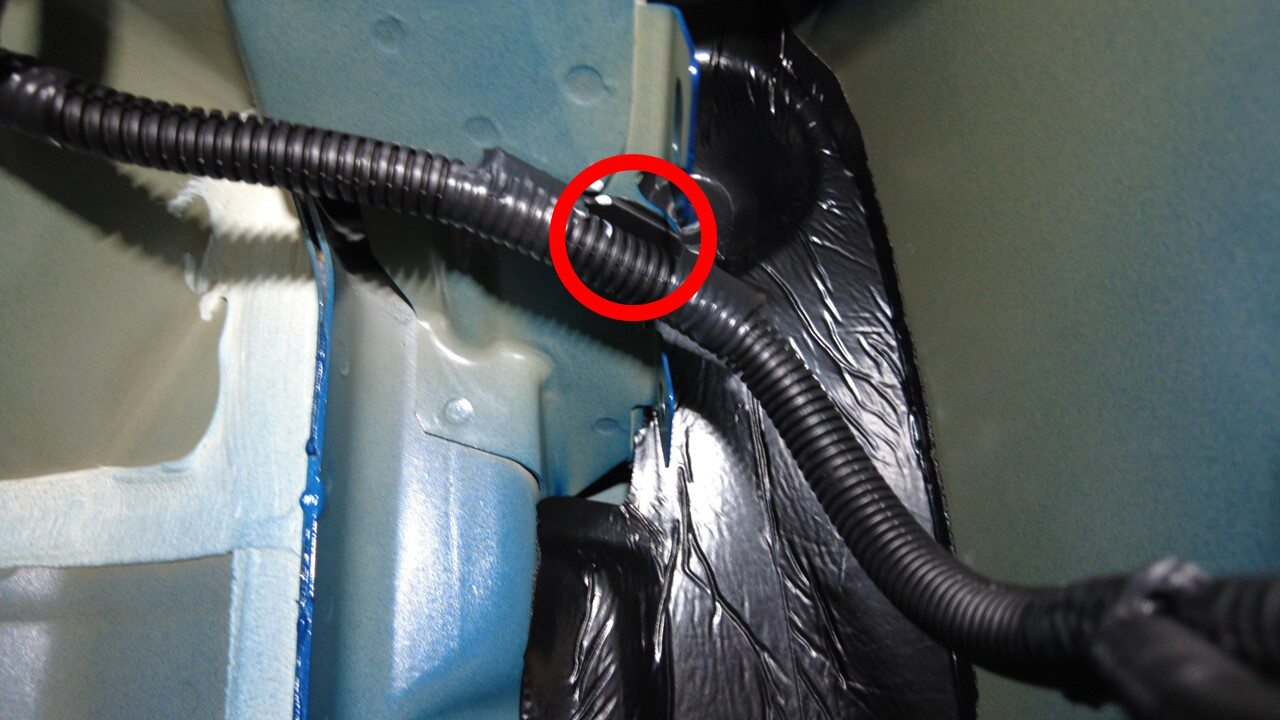

松开固定右侧减震塔后方线束的夹子

注
2 个夹子

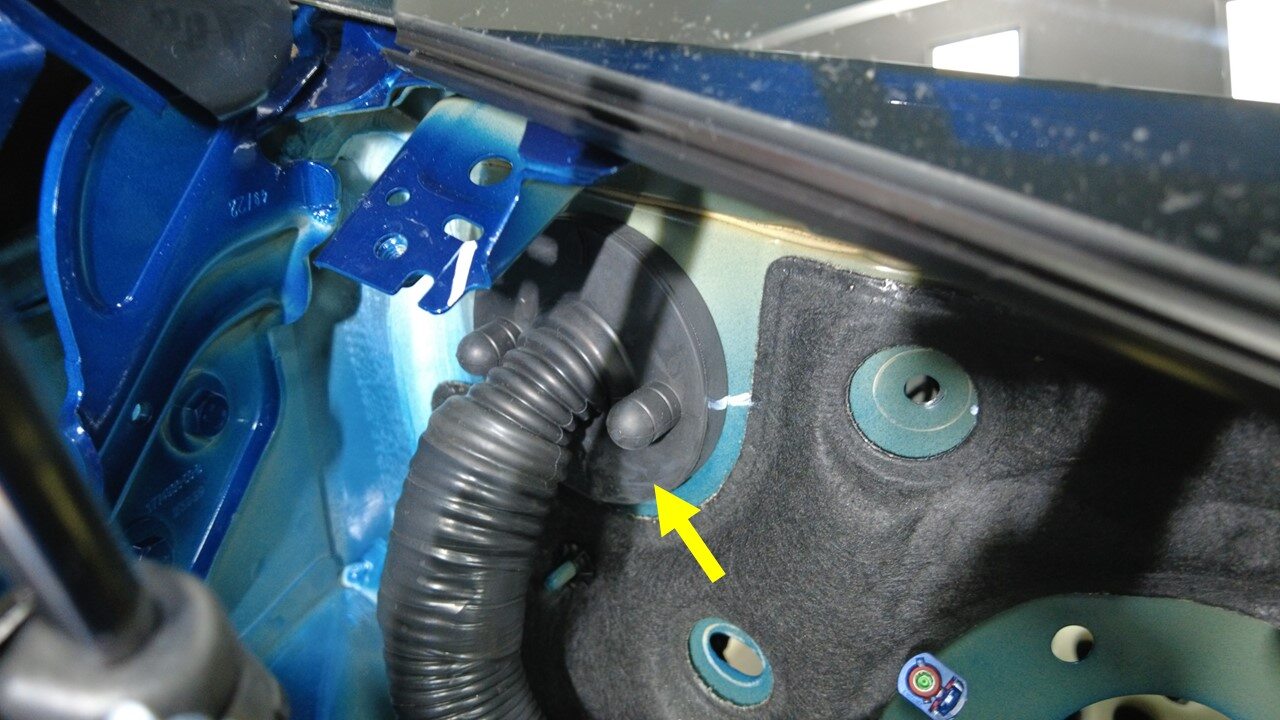

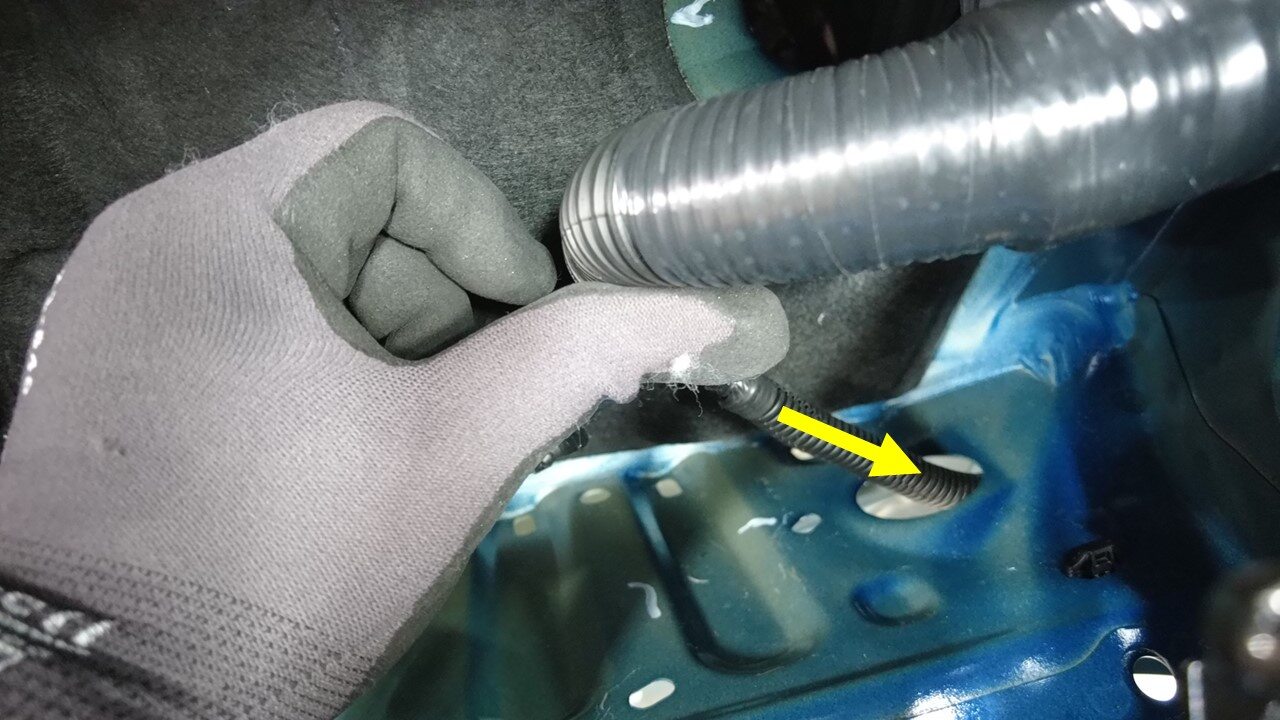

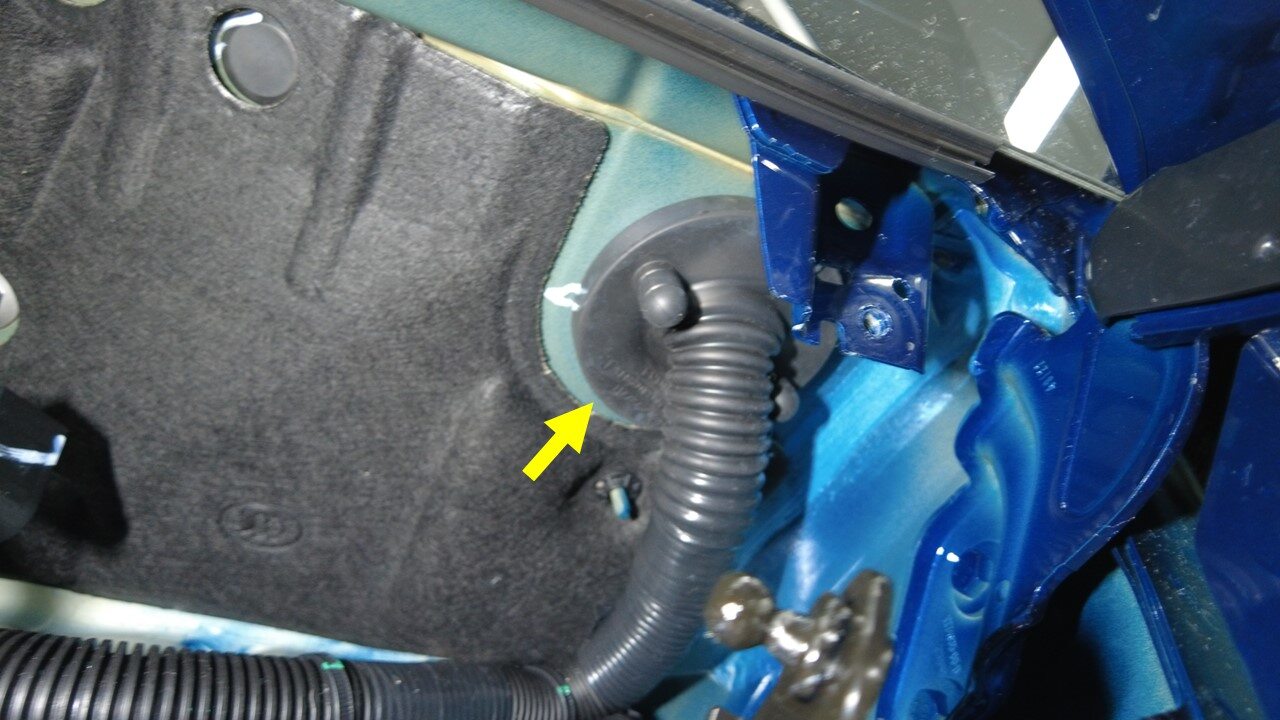

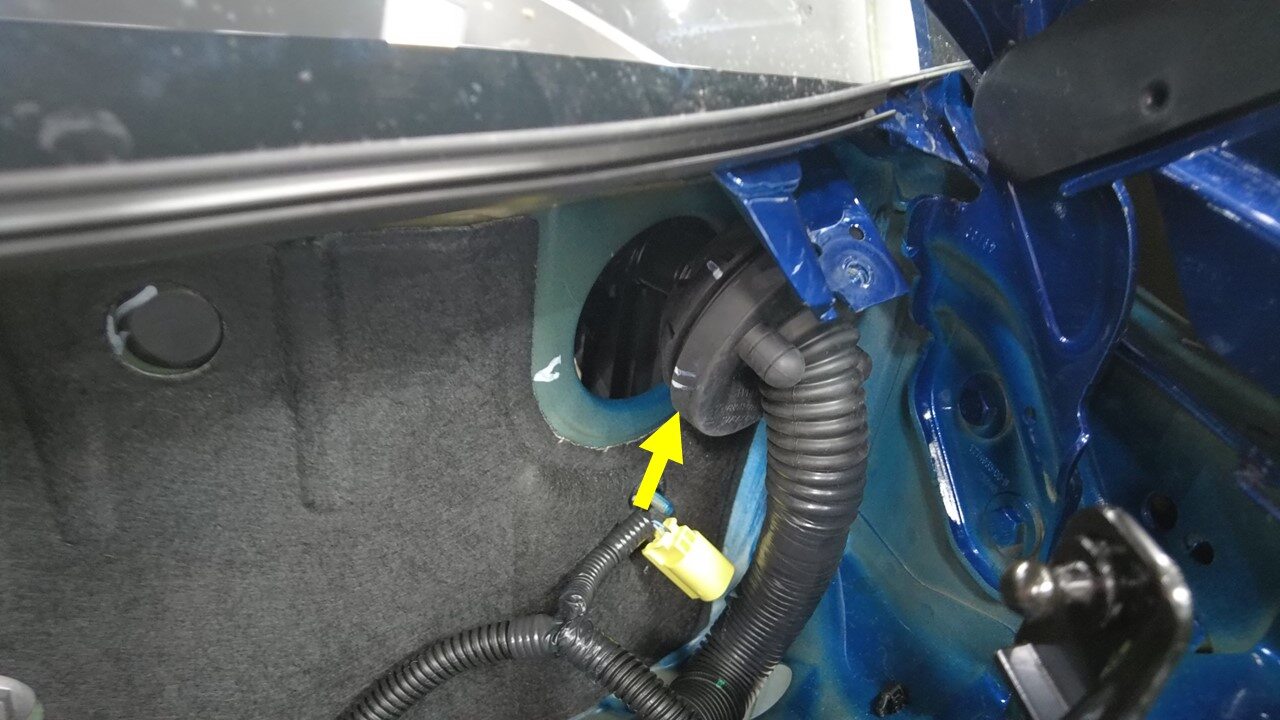

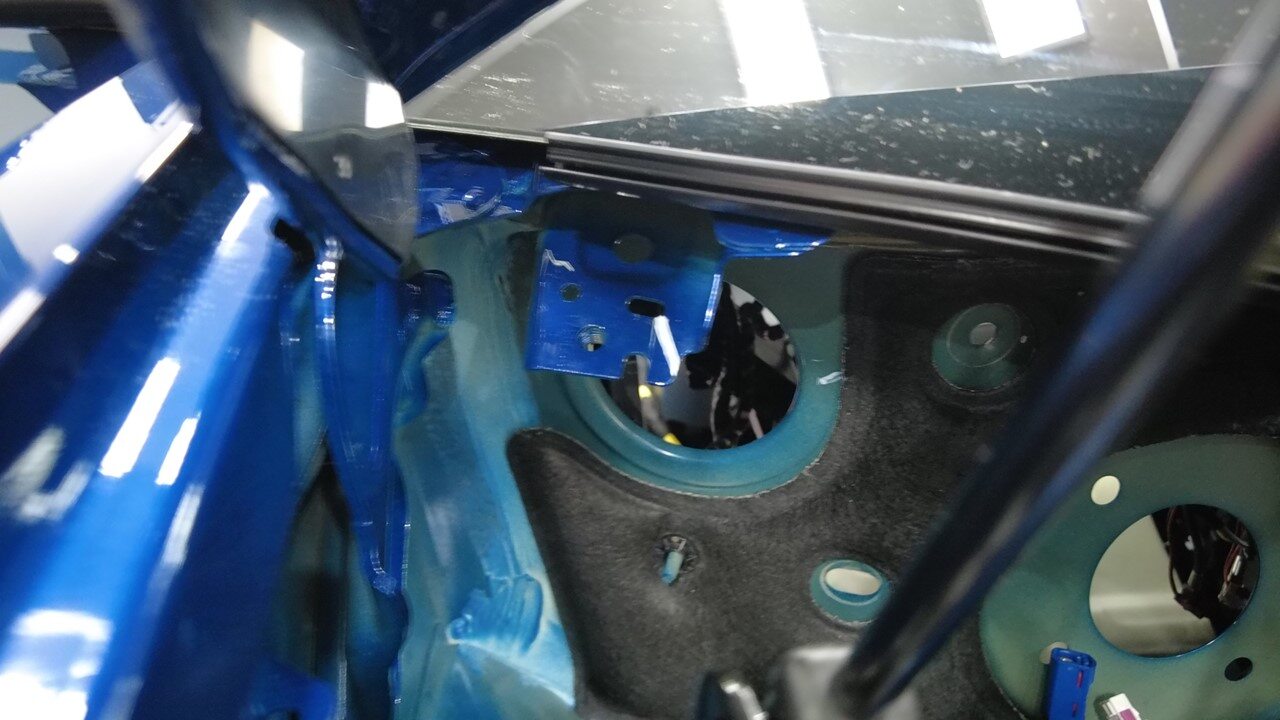

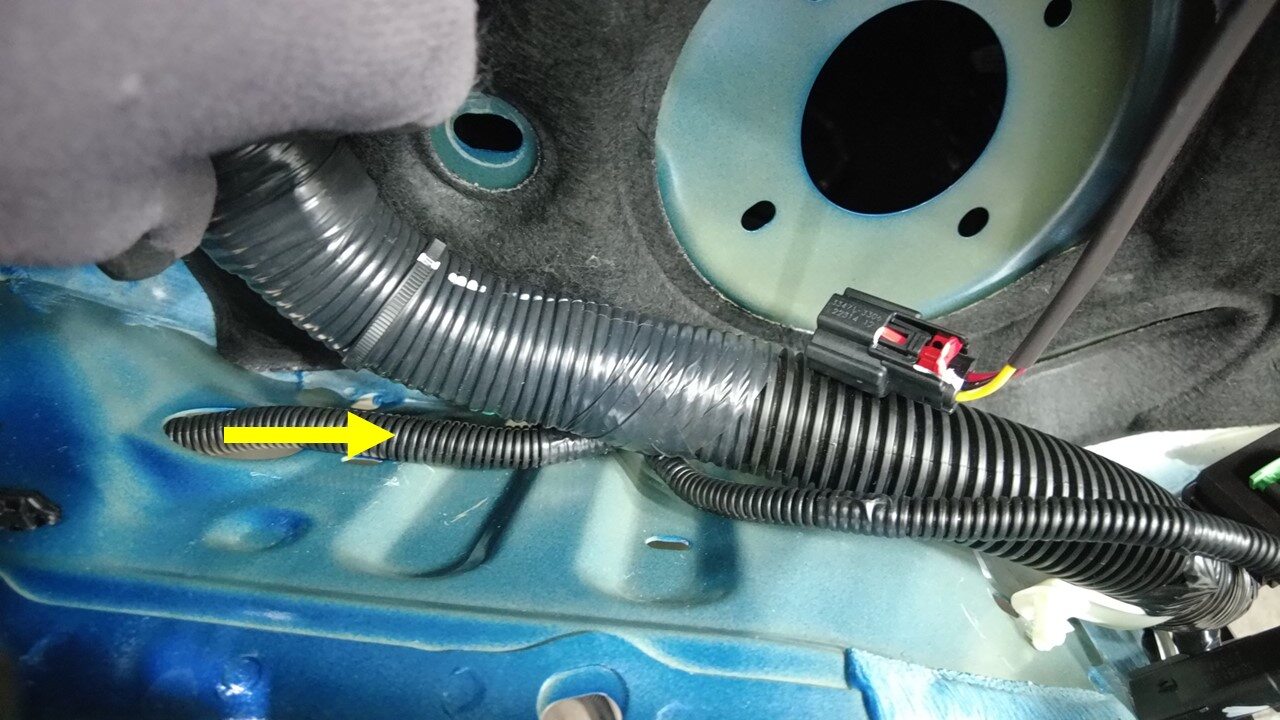

松开索环，然后将右前线束从副驾舱拆下
将左前线束 x121 连接器从车载电脑上断开

注
1 个连接器
松开车载电脑左侧区域周围的左前线束夹

注
2 个夹子

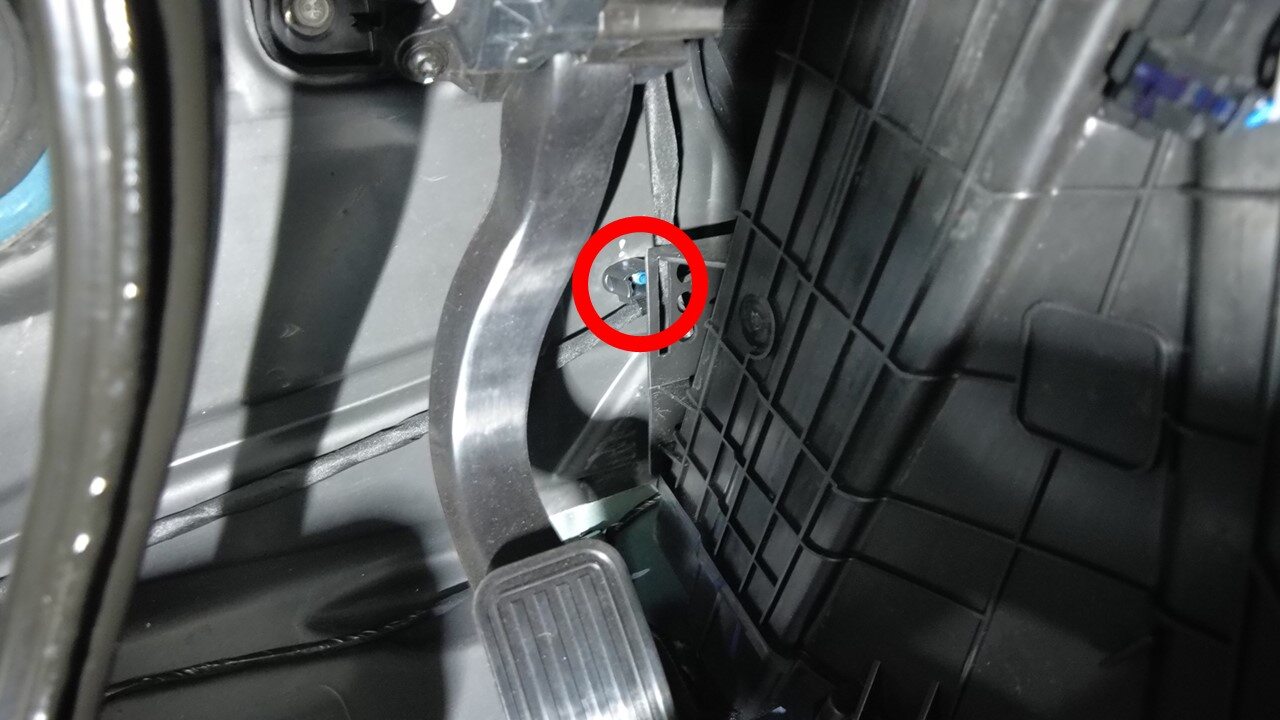

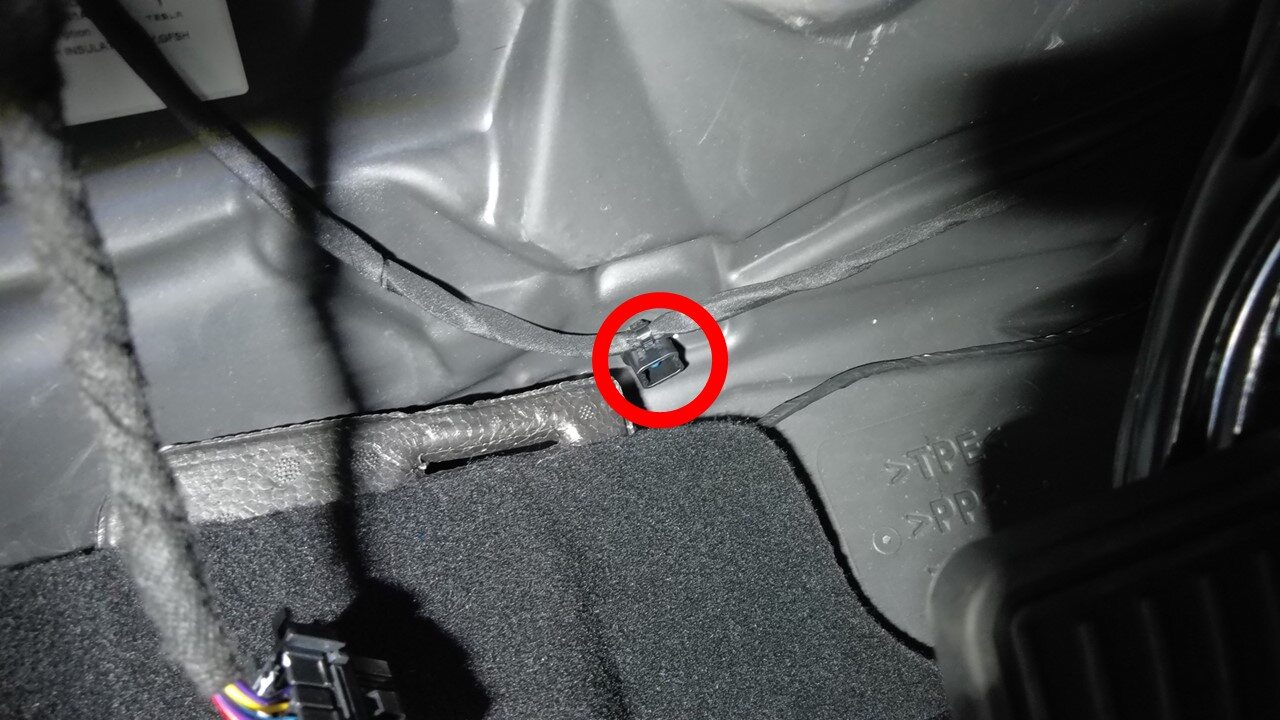

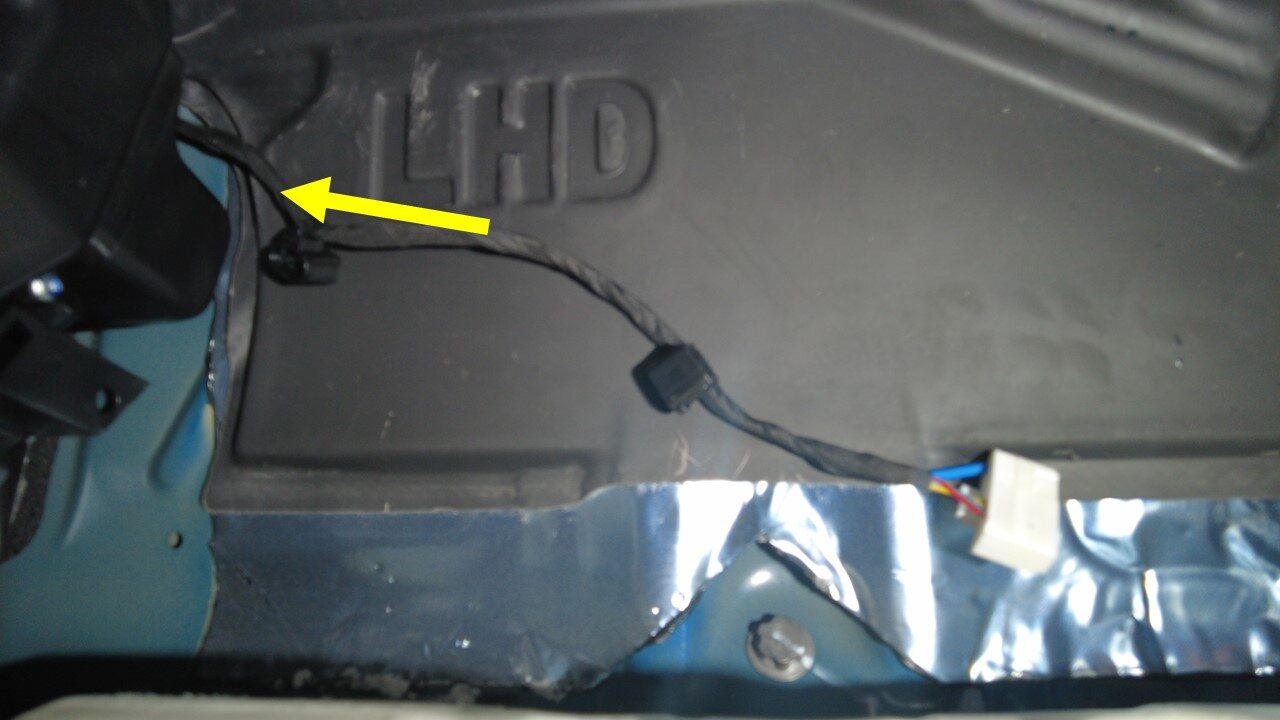

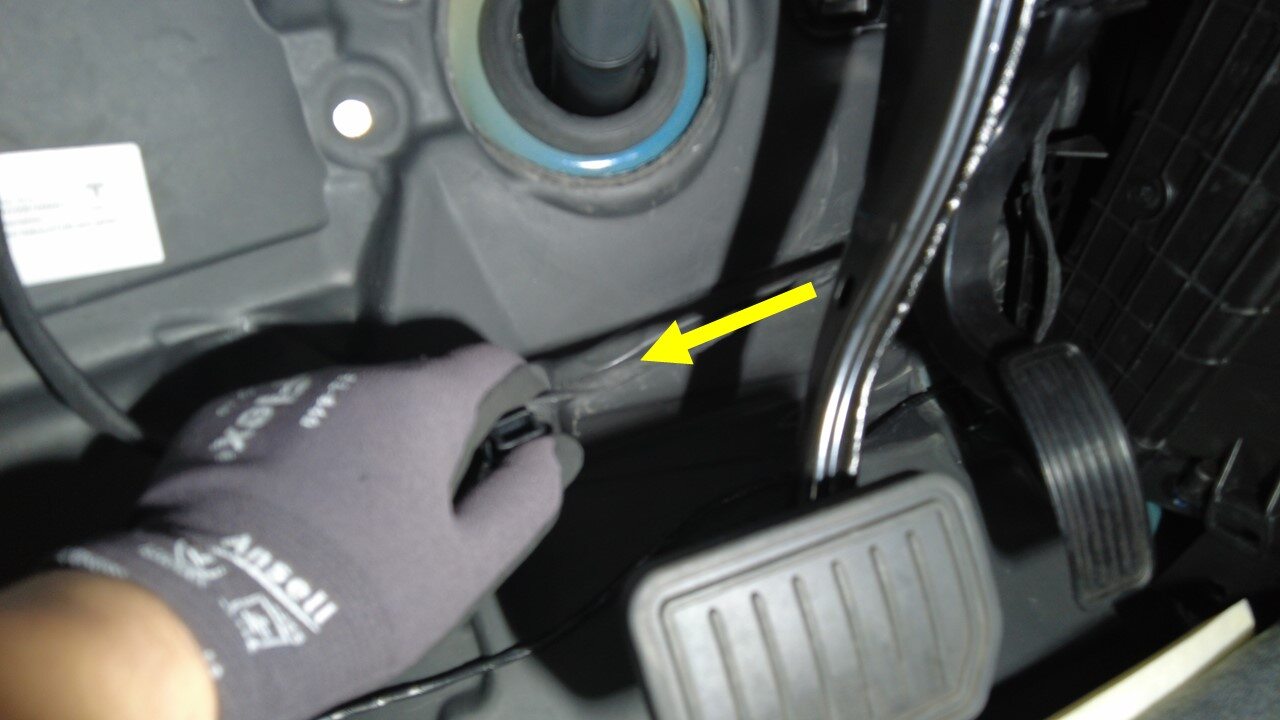

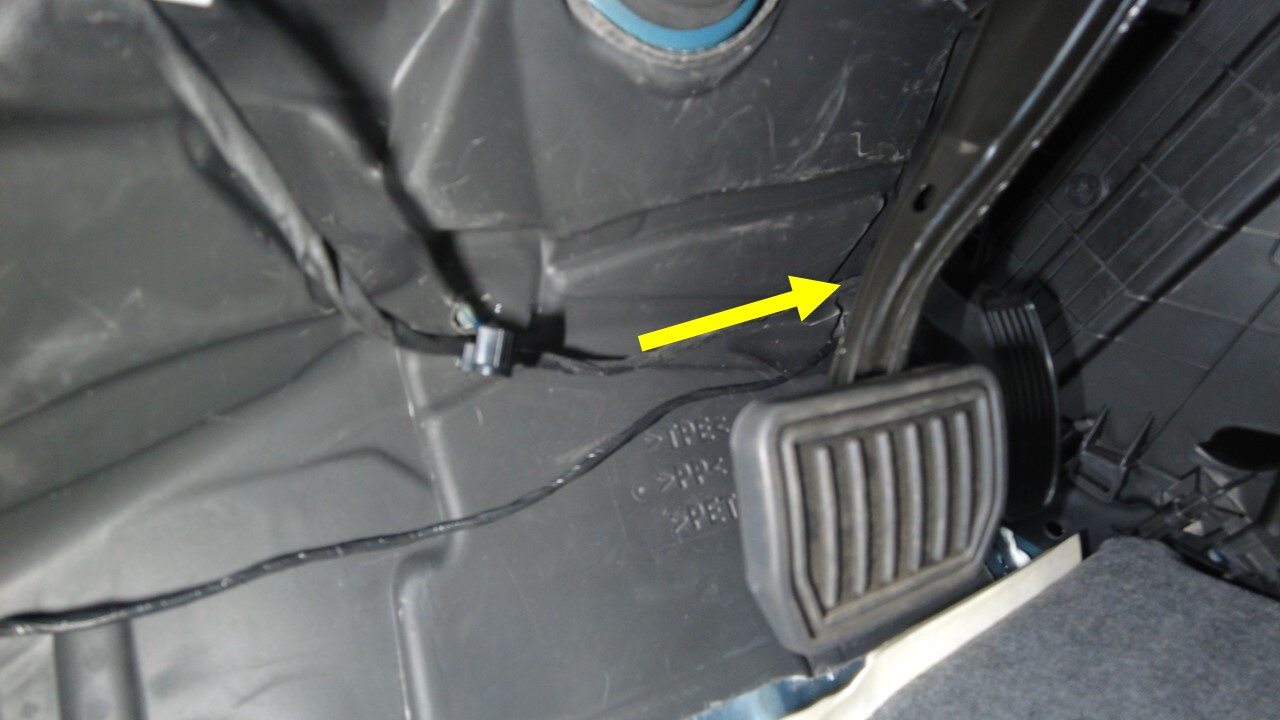

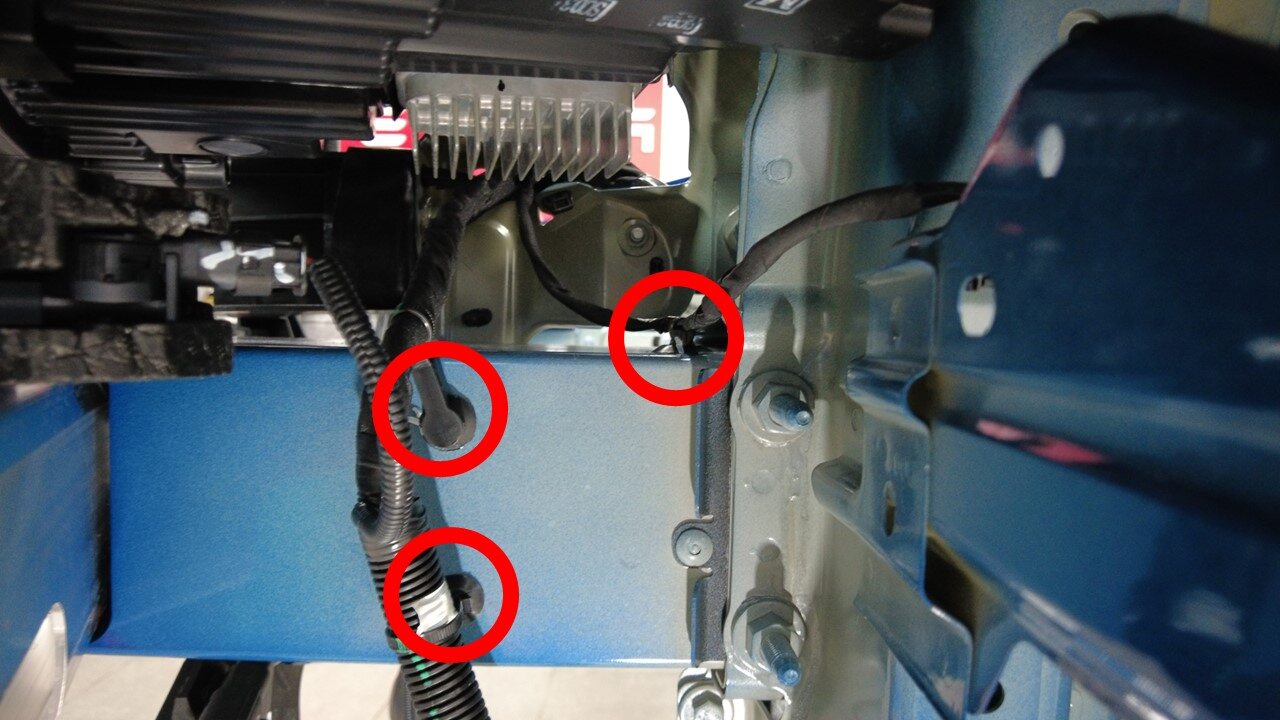

松开制动踏板区域周围的左前线束夹

注
3 个夹子

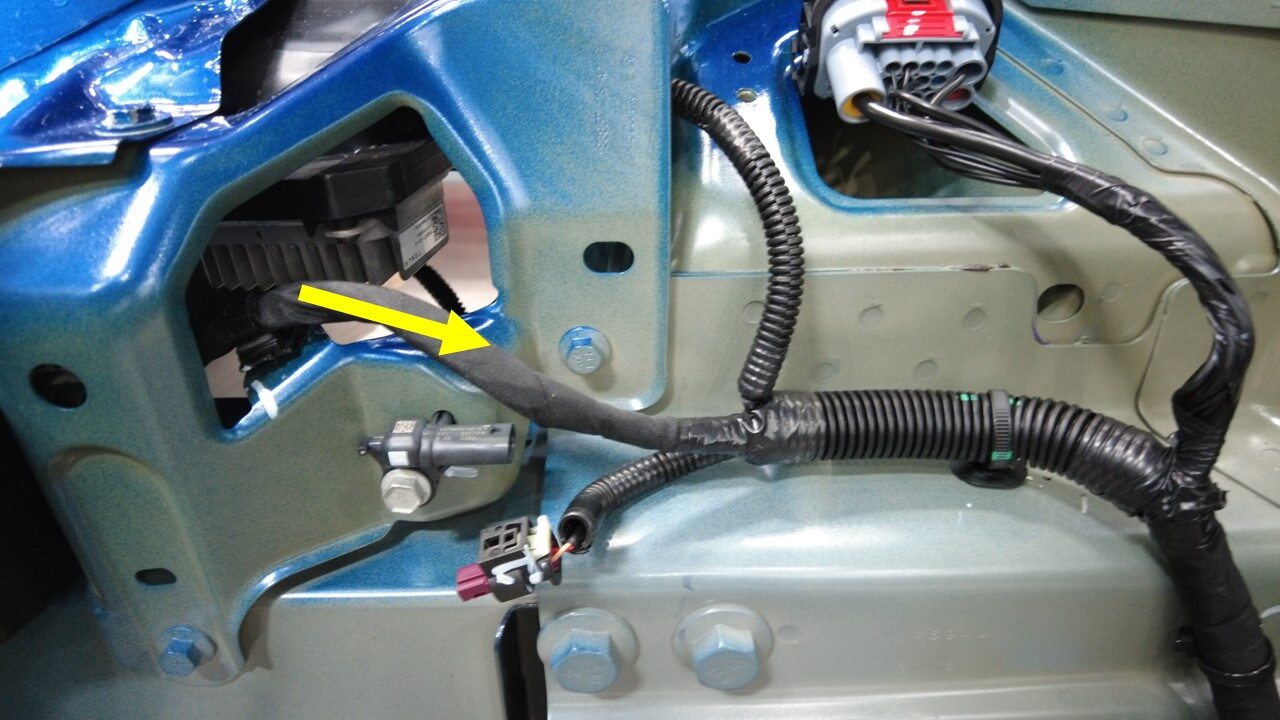

从右向左拉出左前线束

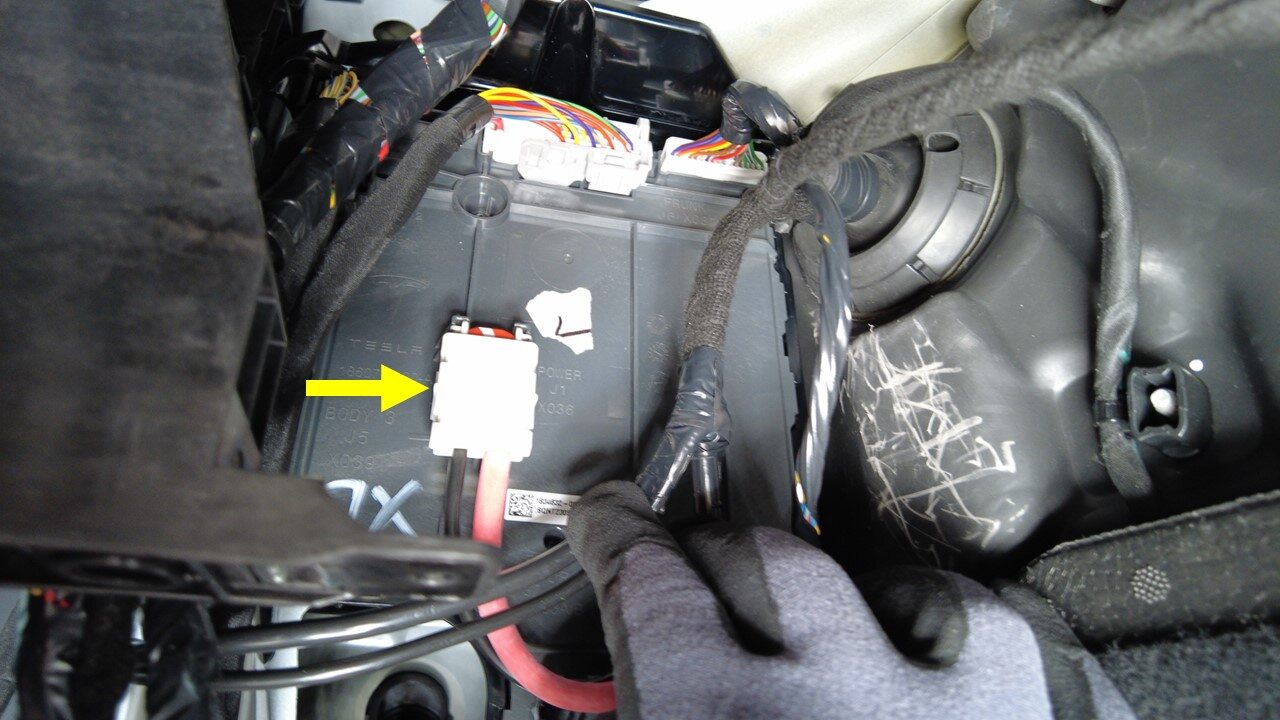

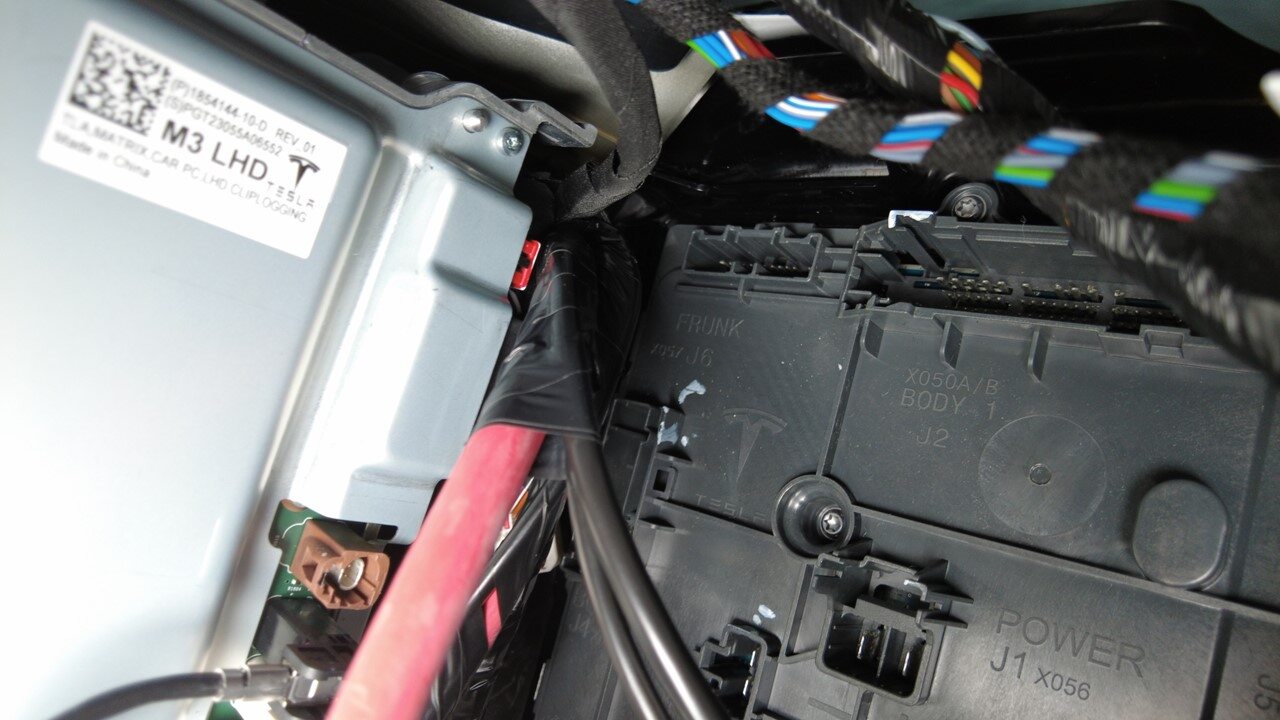

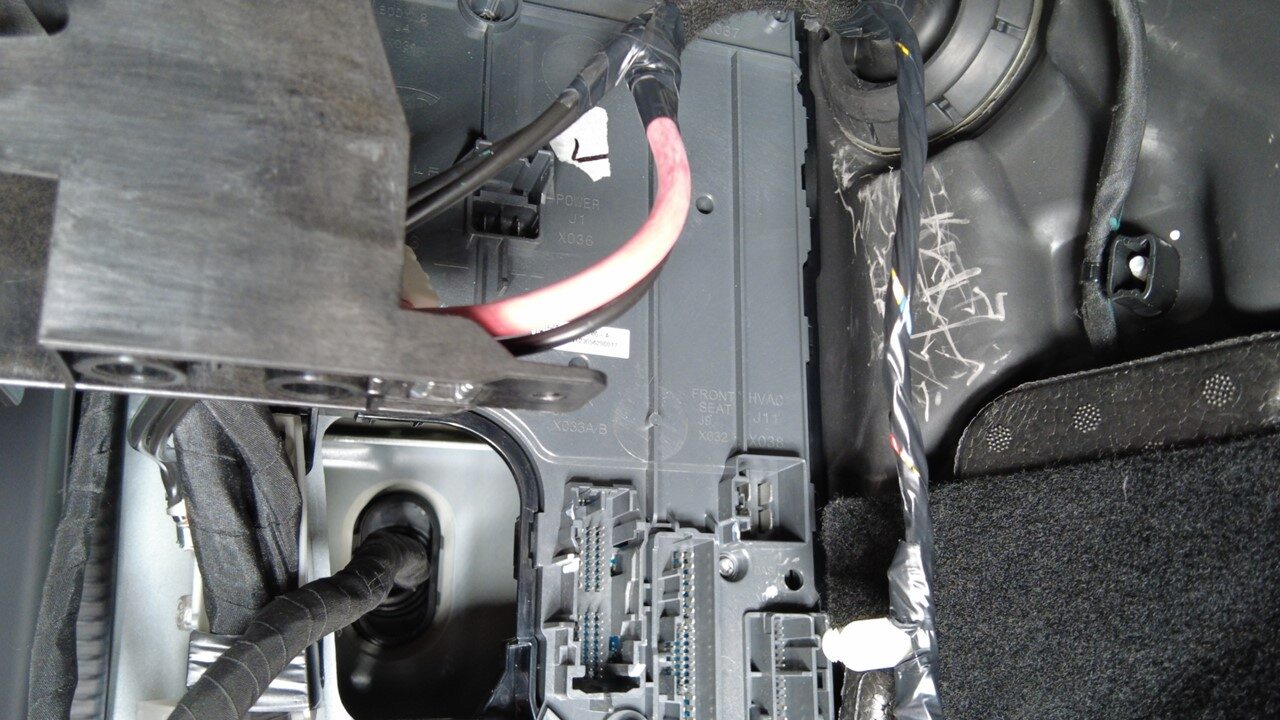

将低压电源线缆从左侧车身控制器上断开

注
1 个连接器；松开锁片

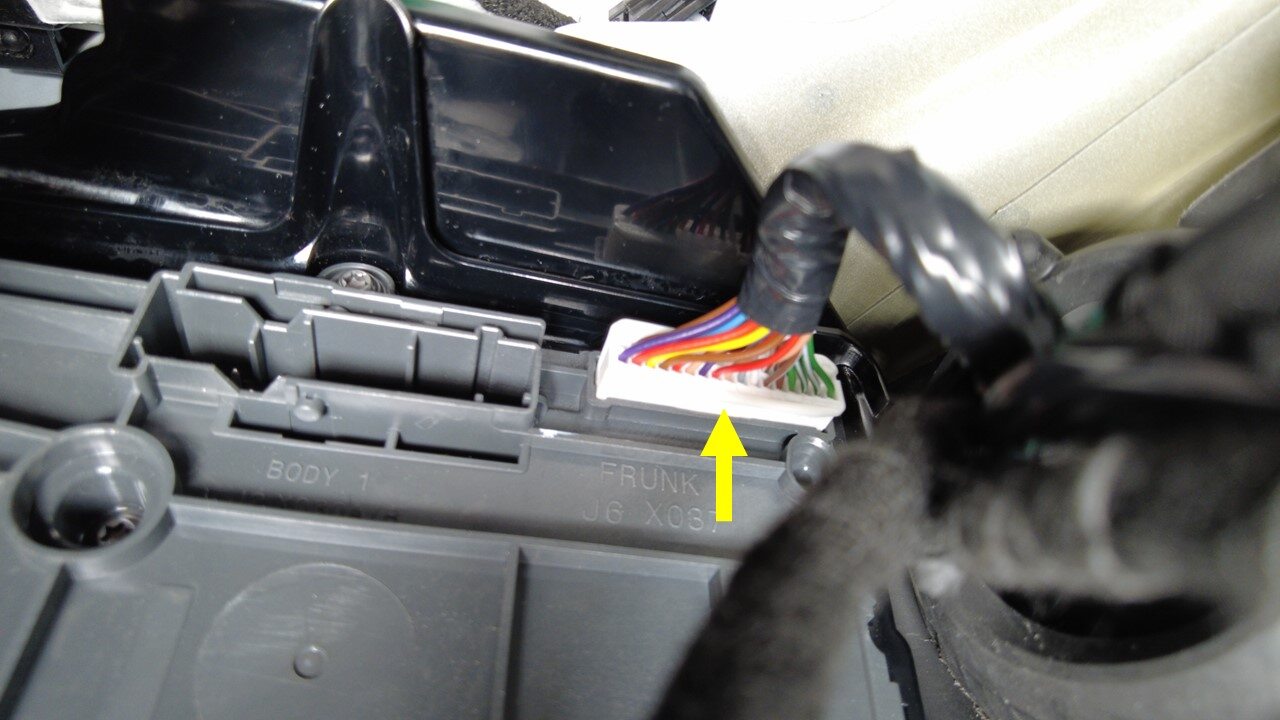

将 J6 前备箱连接器从左侧车身控制器上断开

注
1 个连接器

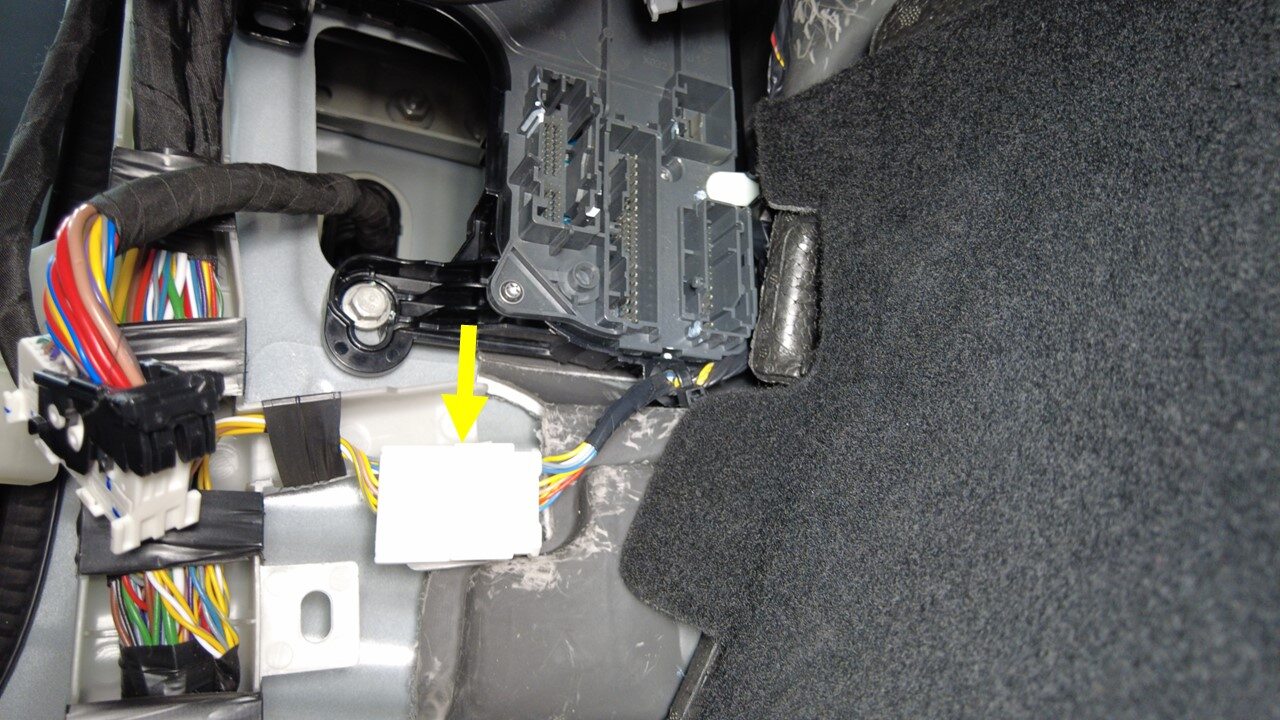

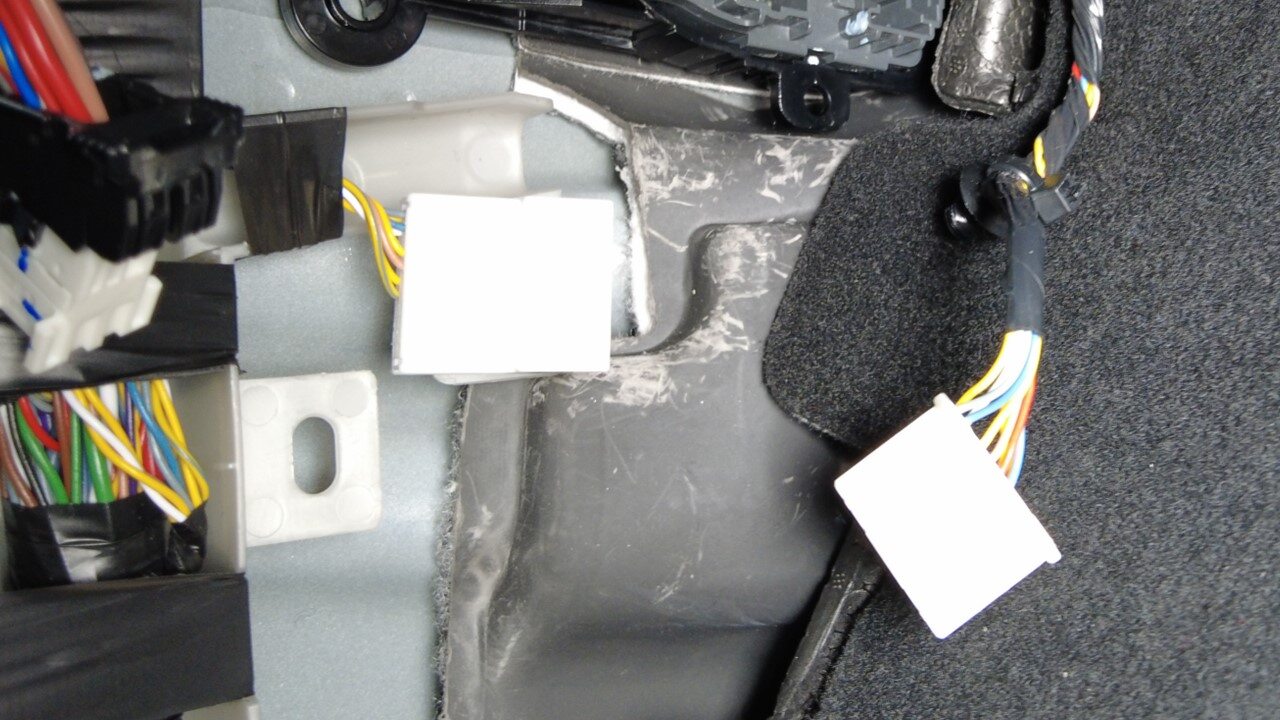

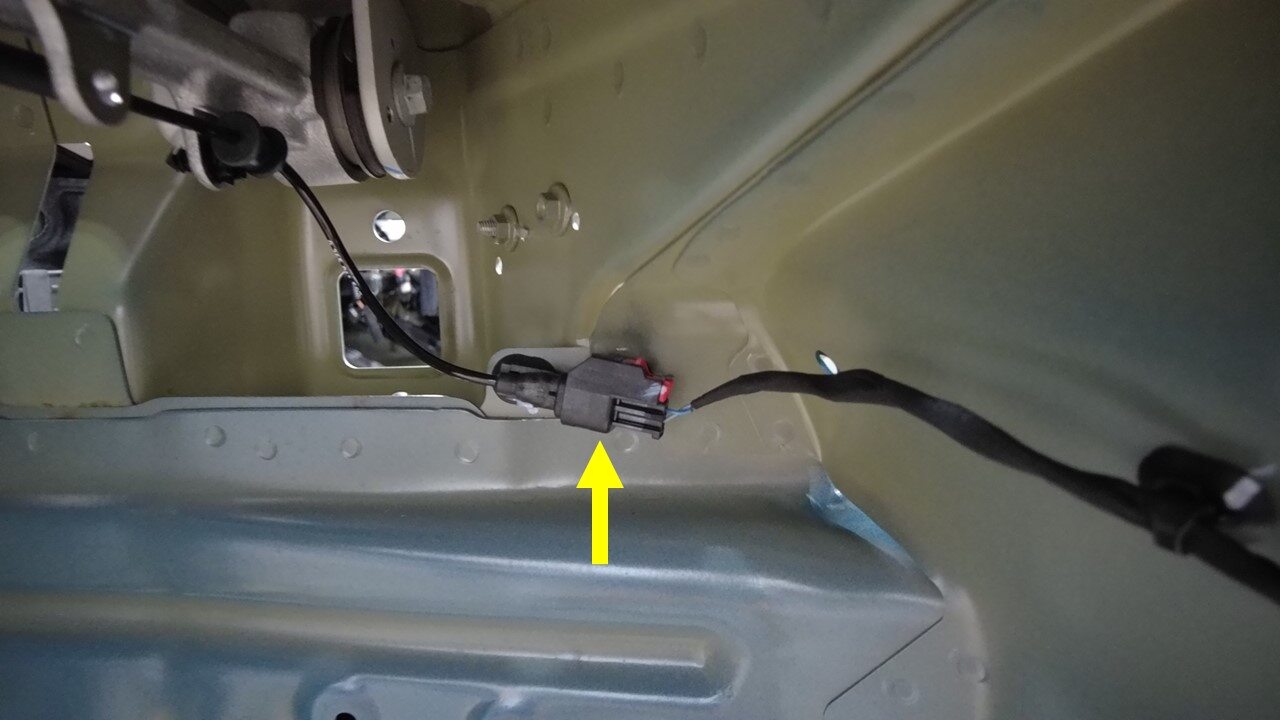

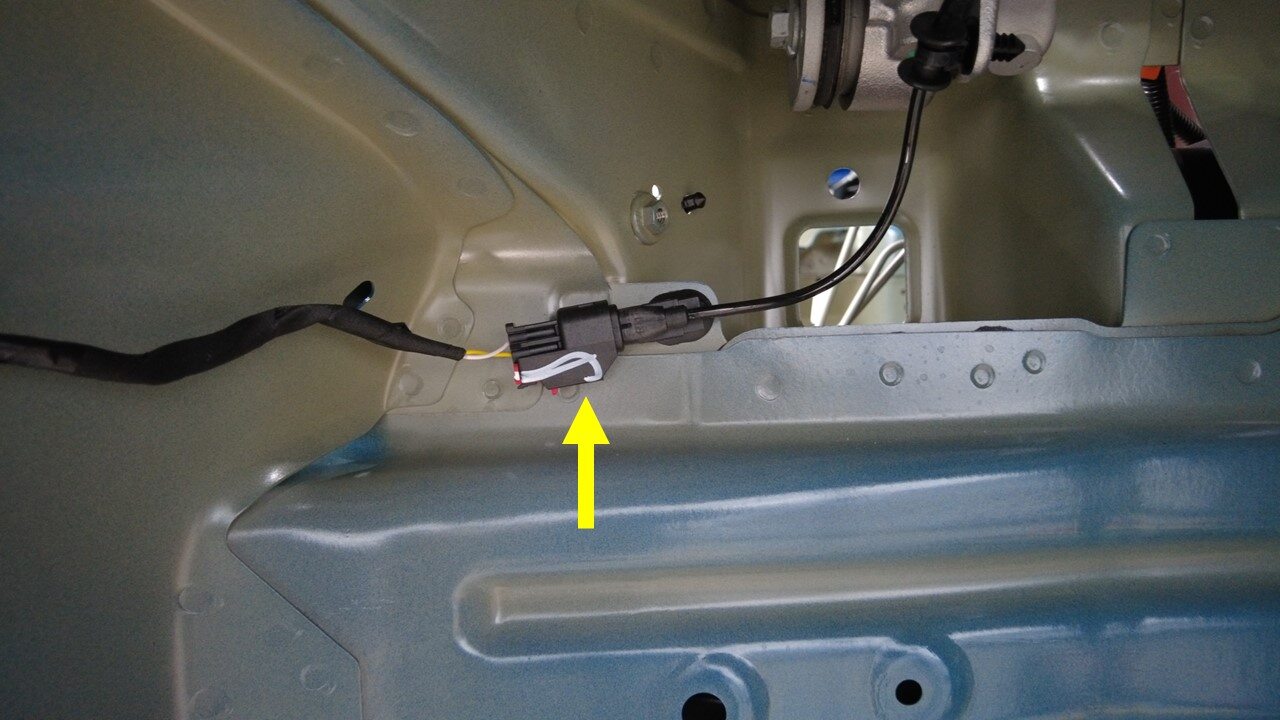

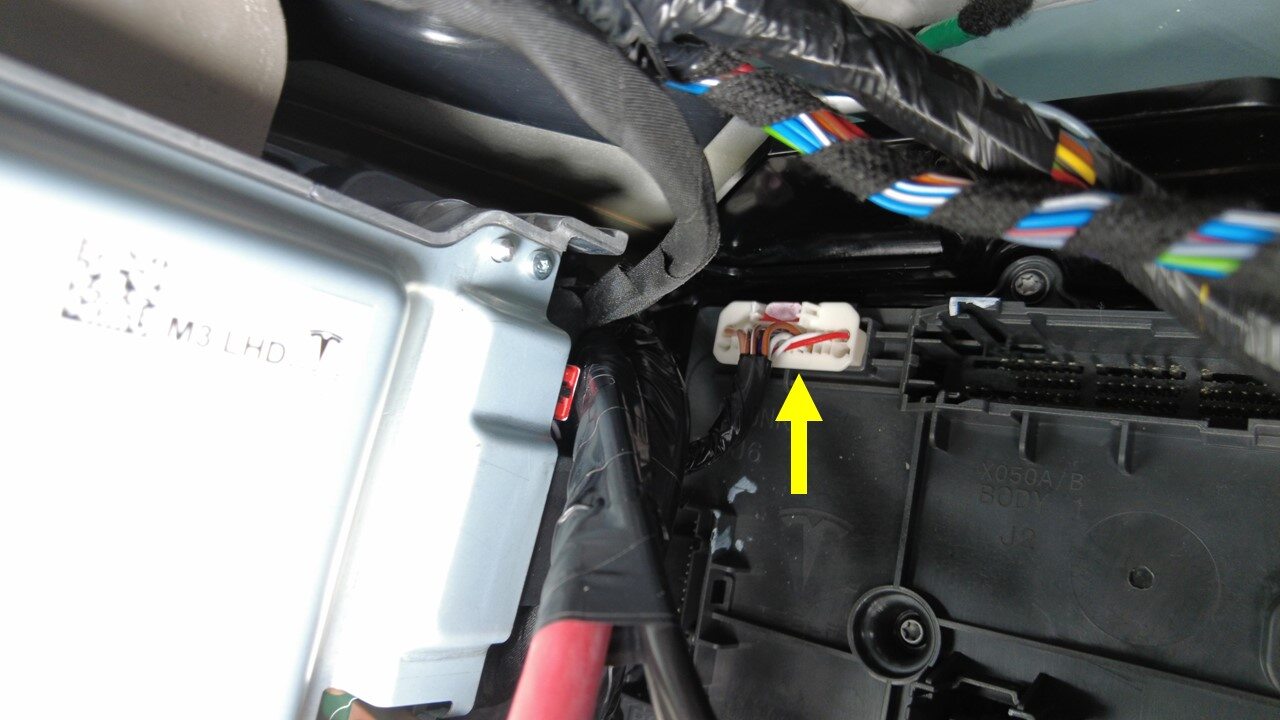

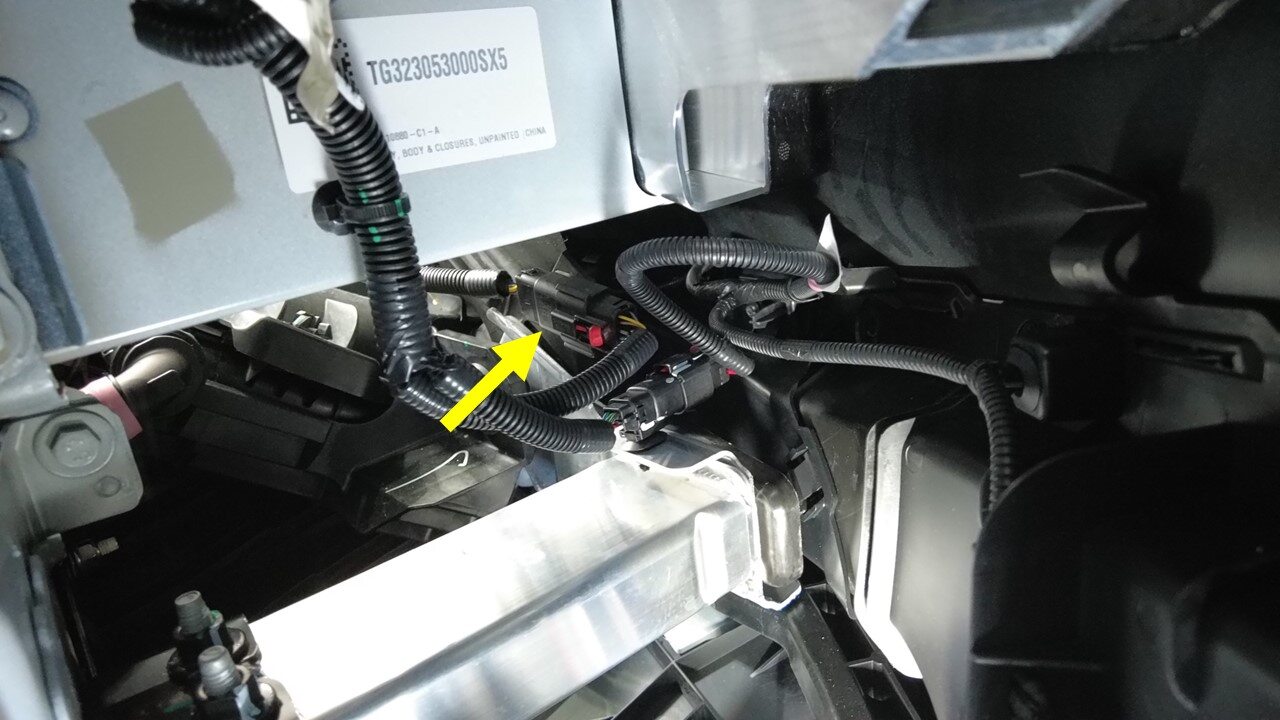

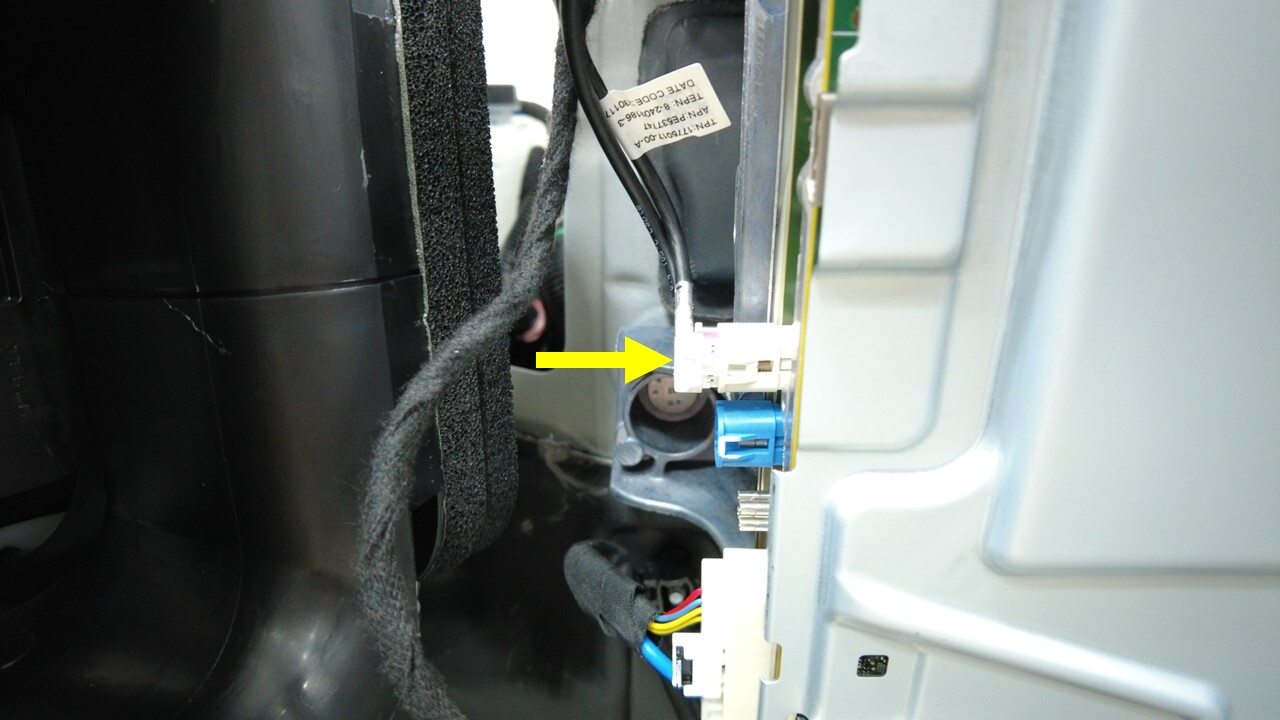

将前部线束白色连接器 X909 从左侧车身线束上断开

注
1 个连接器

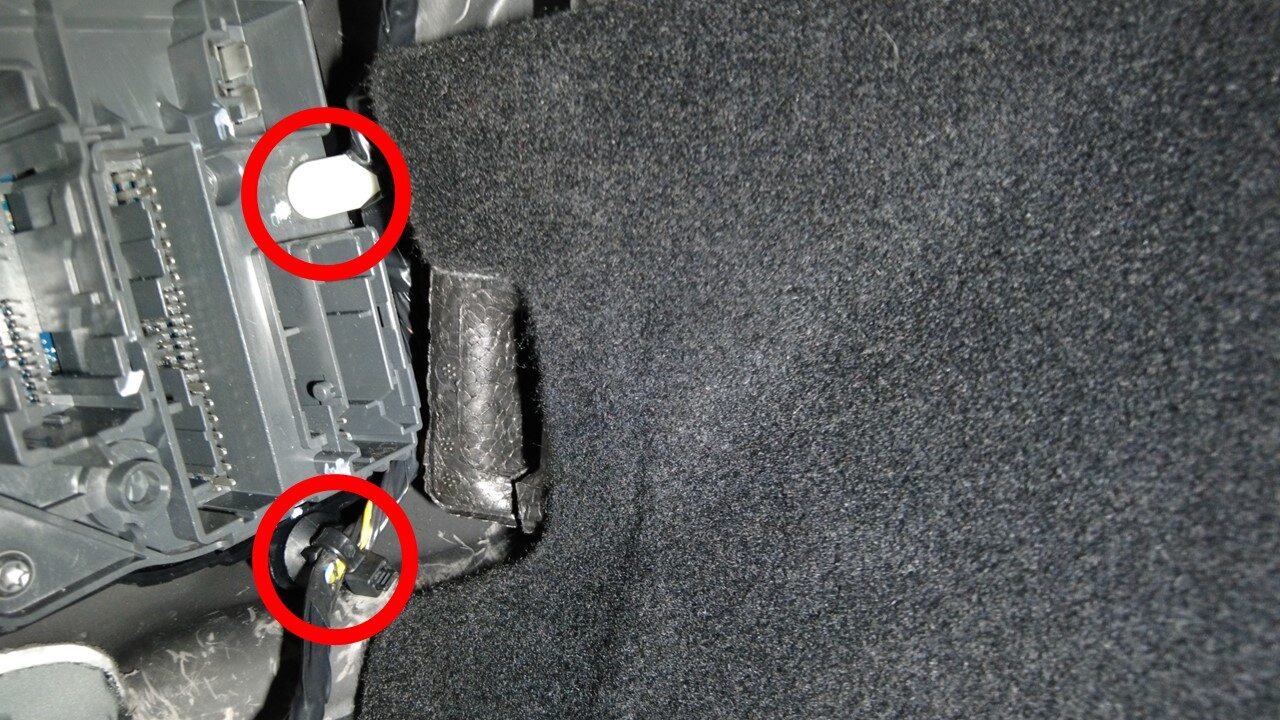

将前部线束从左侧车身控制器上松开

注
2 个夹子

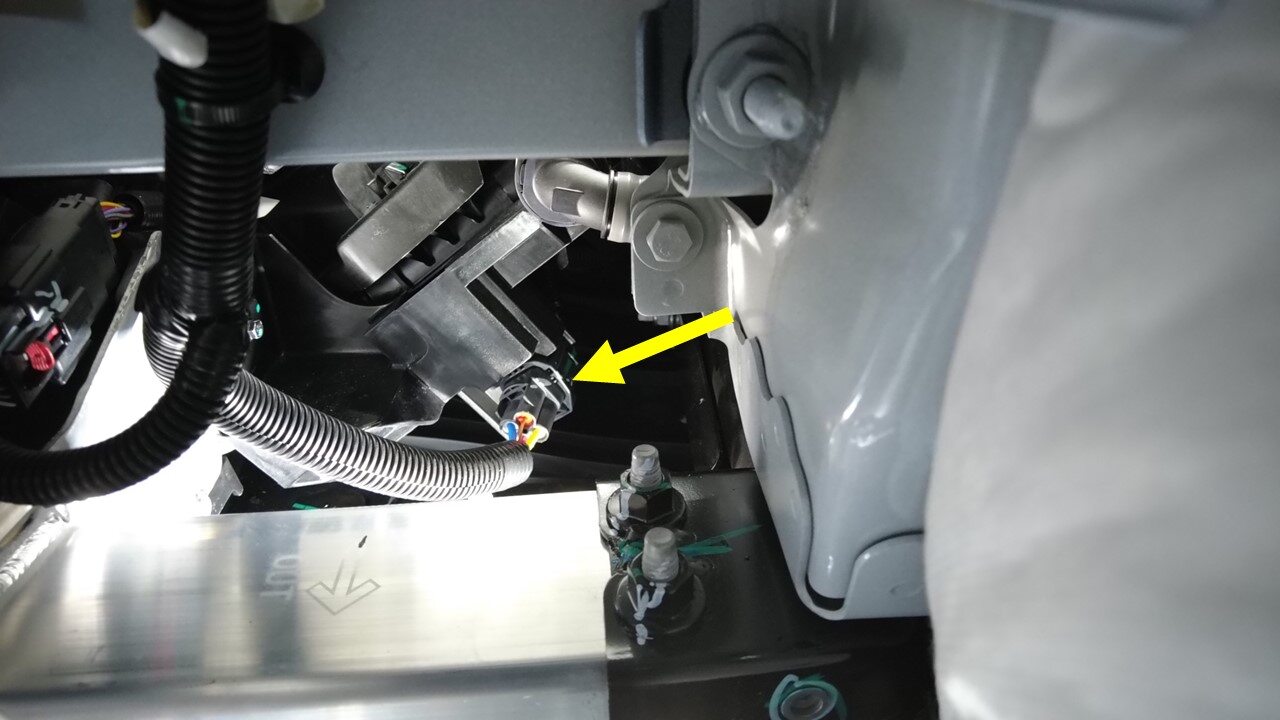

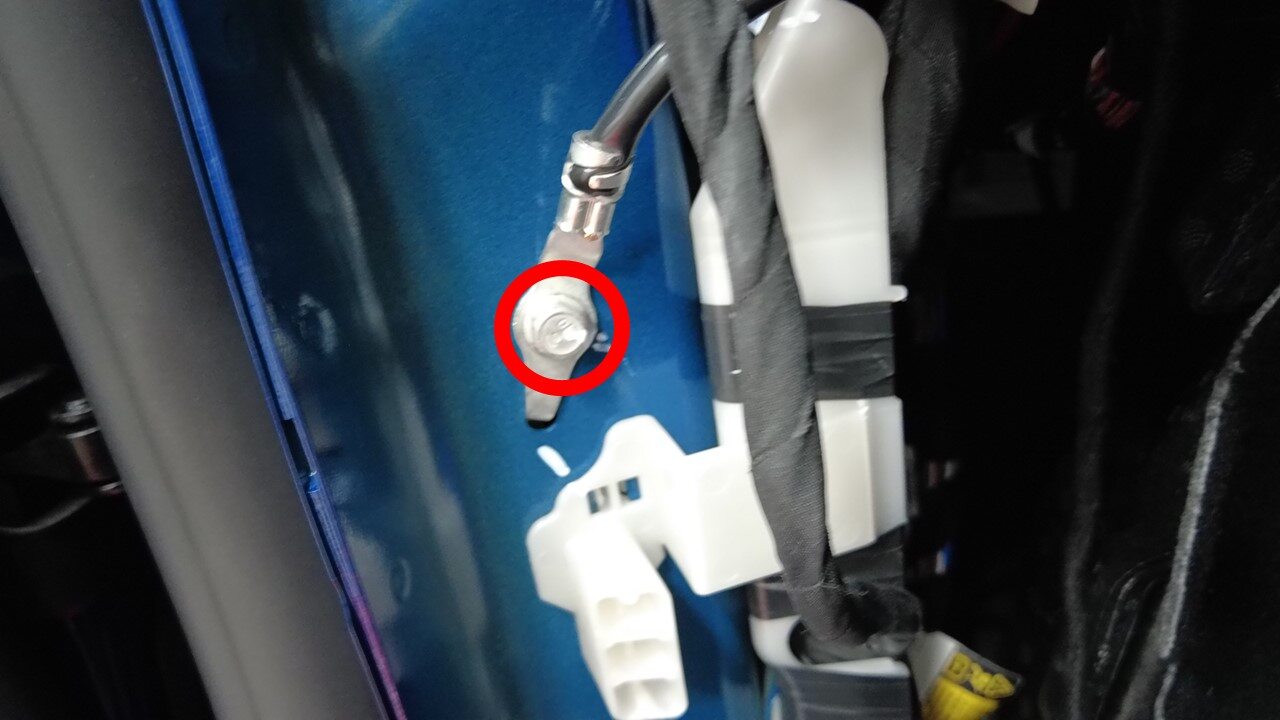

拆下用于固定左侧 A 柱区域周围左前线束接地线的螺栓

注
1 个螺栓，10 毫米，8 Nm

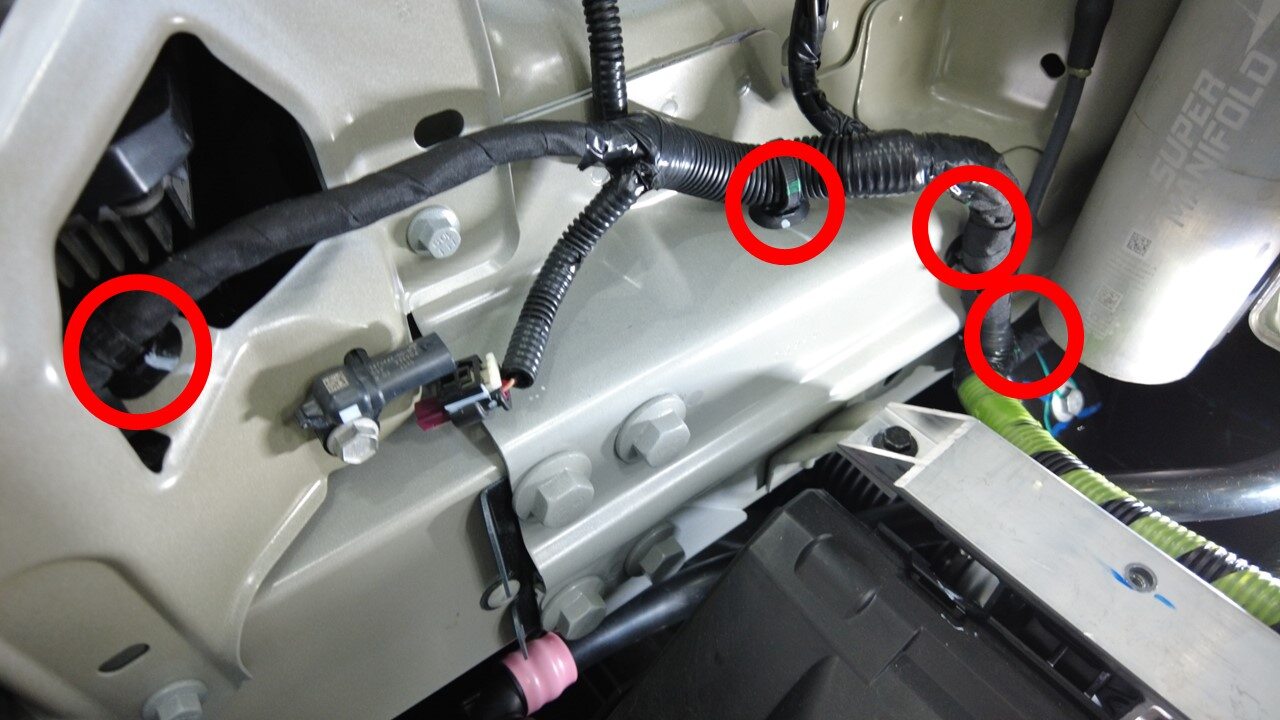

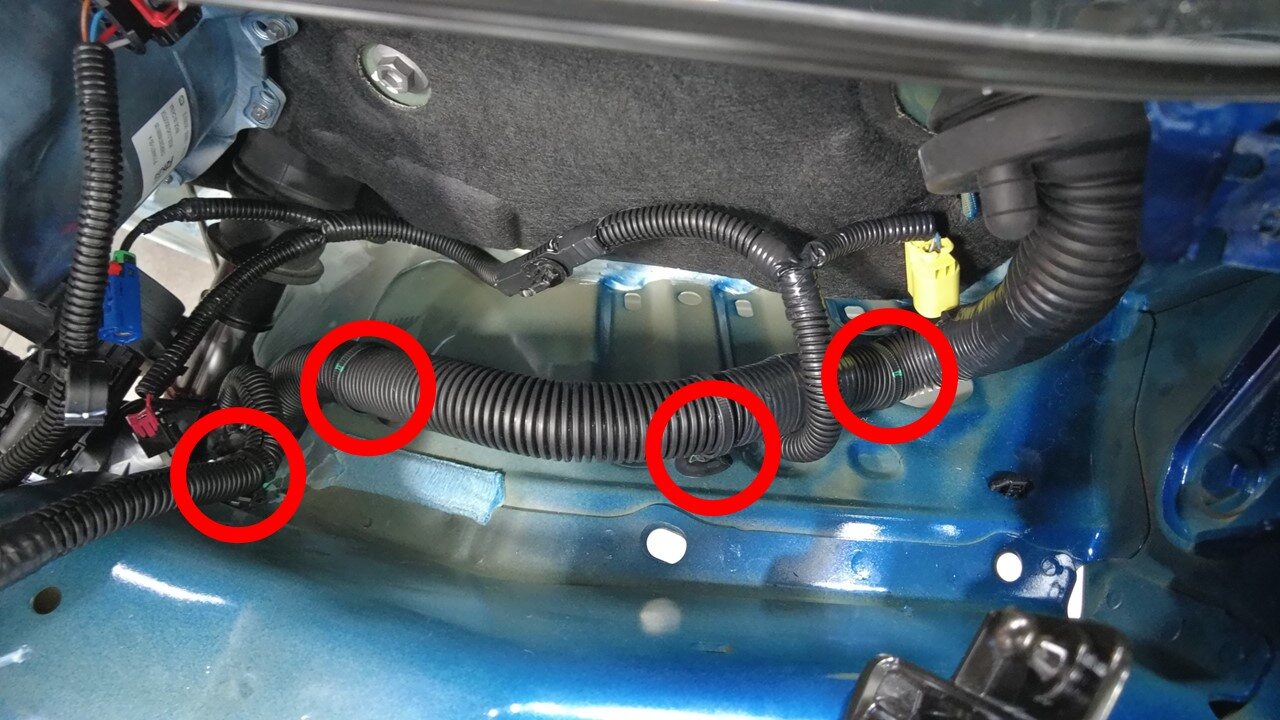

松开用于固定左侧减震塔后方线束的夹子

注
4 个夹子

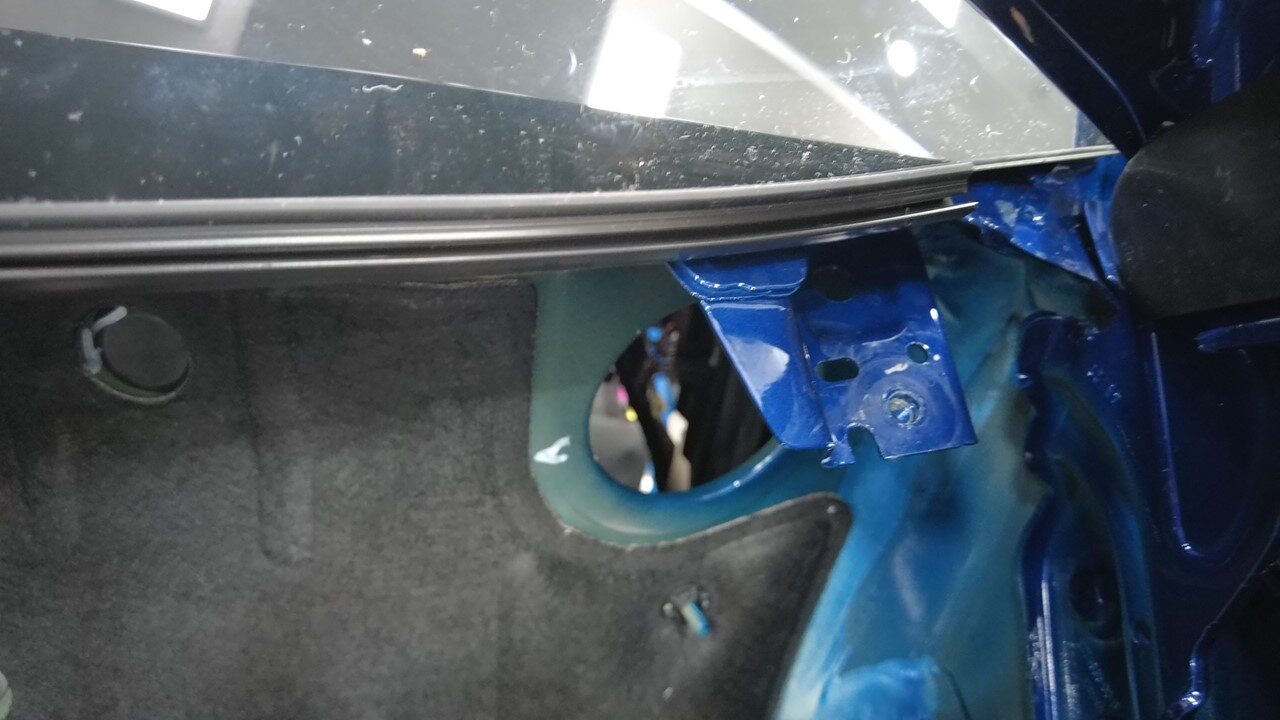

松开索环，然后将左前线束从车身上拆下

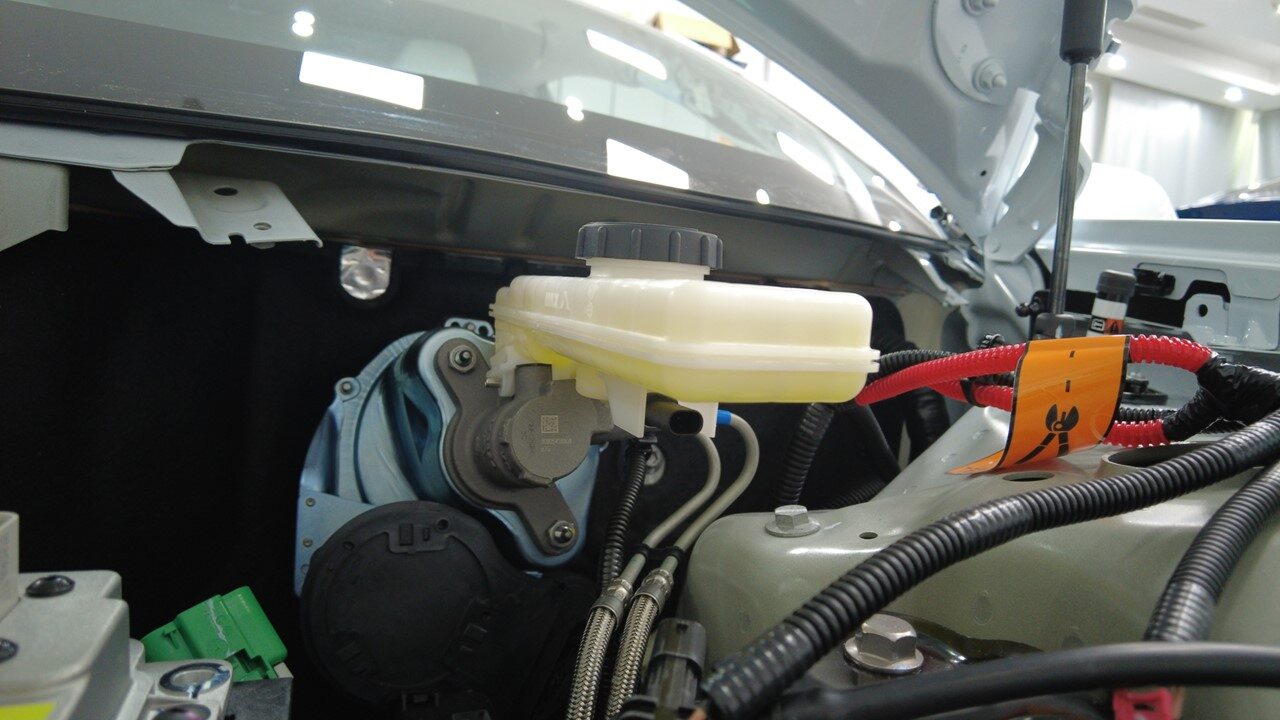

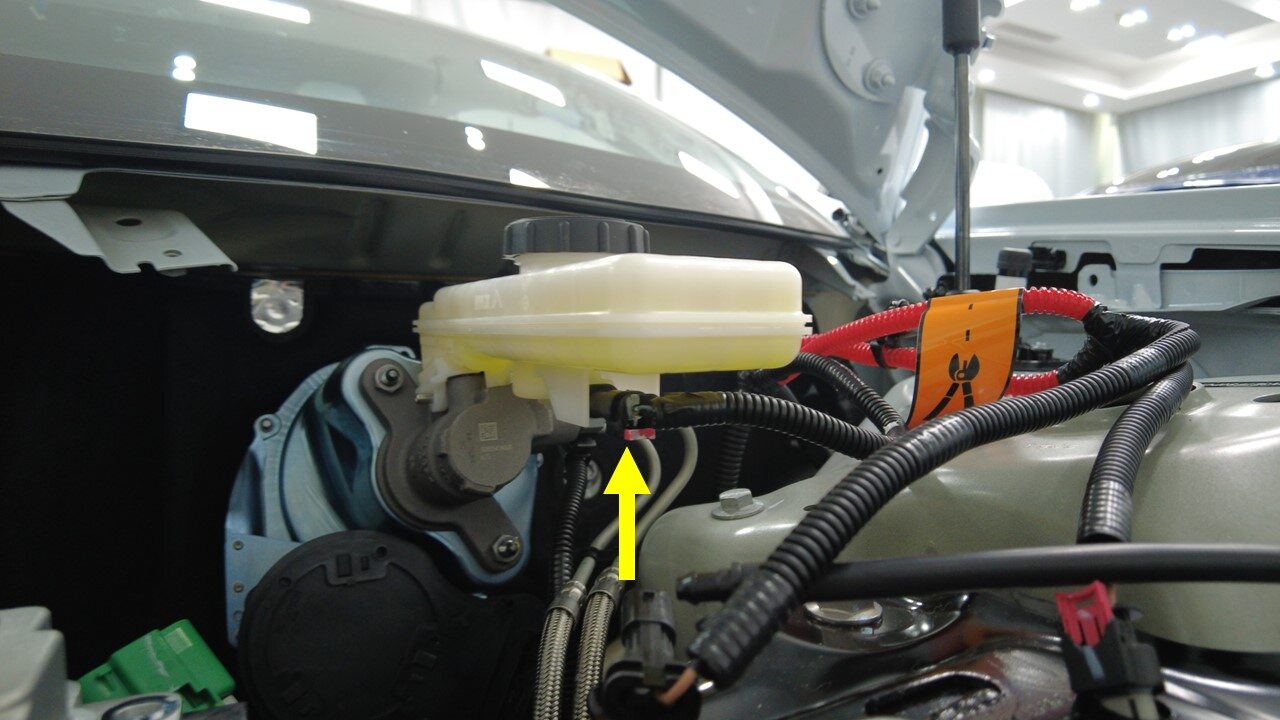

断开制动液储液罐连接器

注
1 个连接器

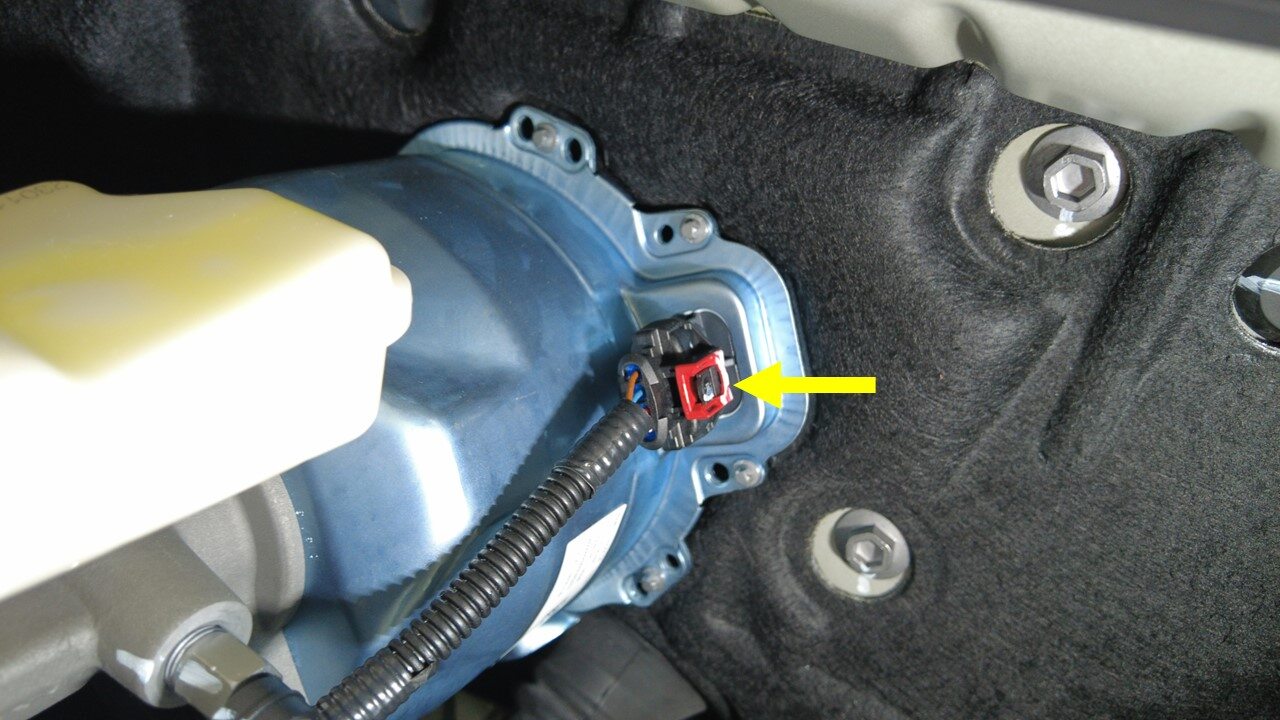

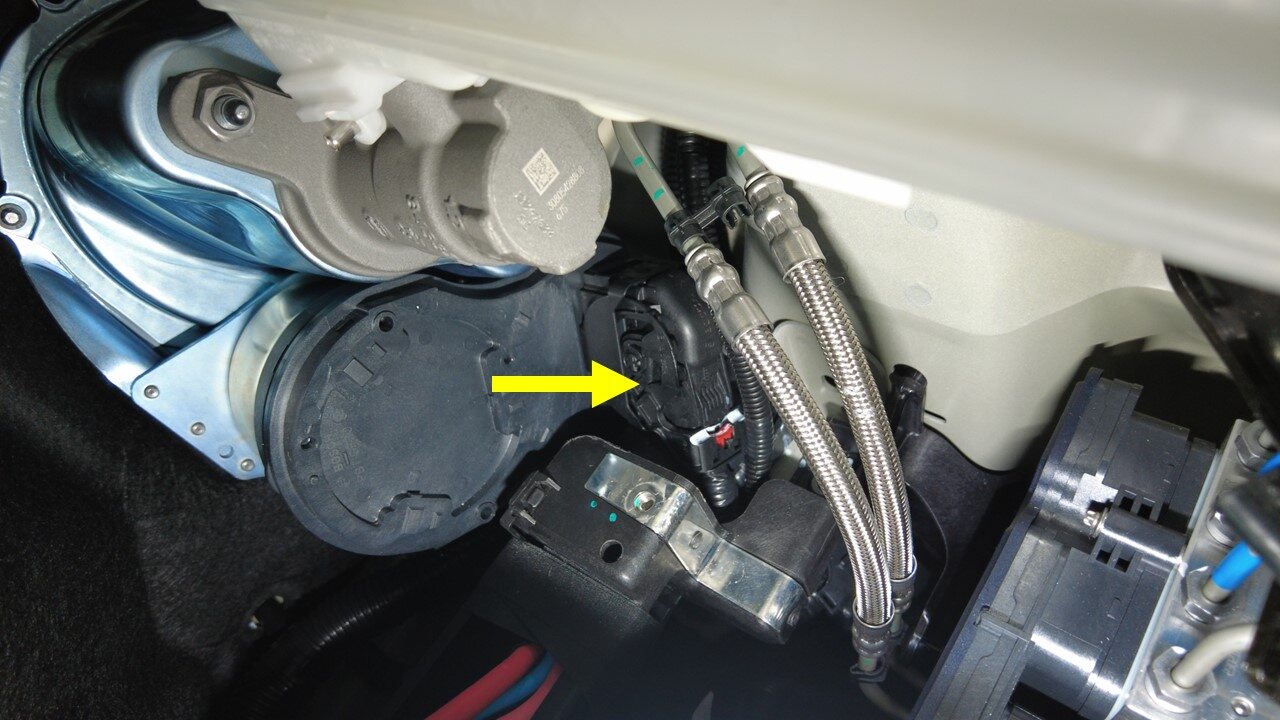

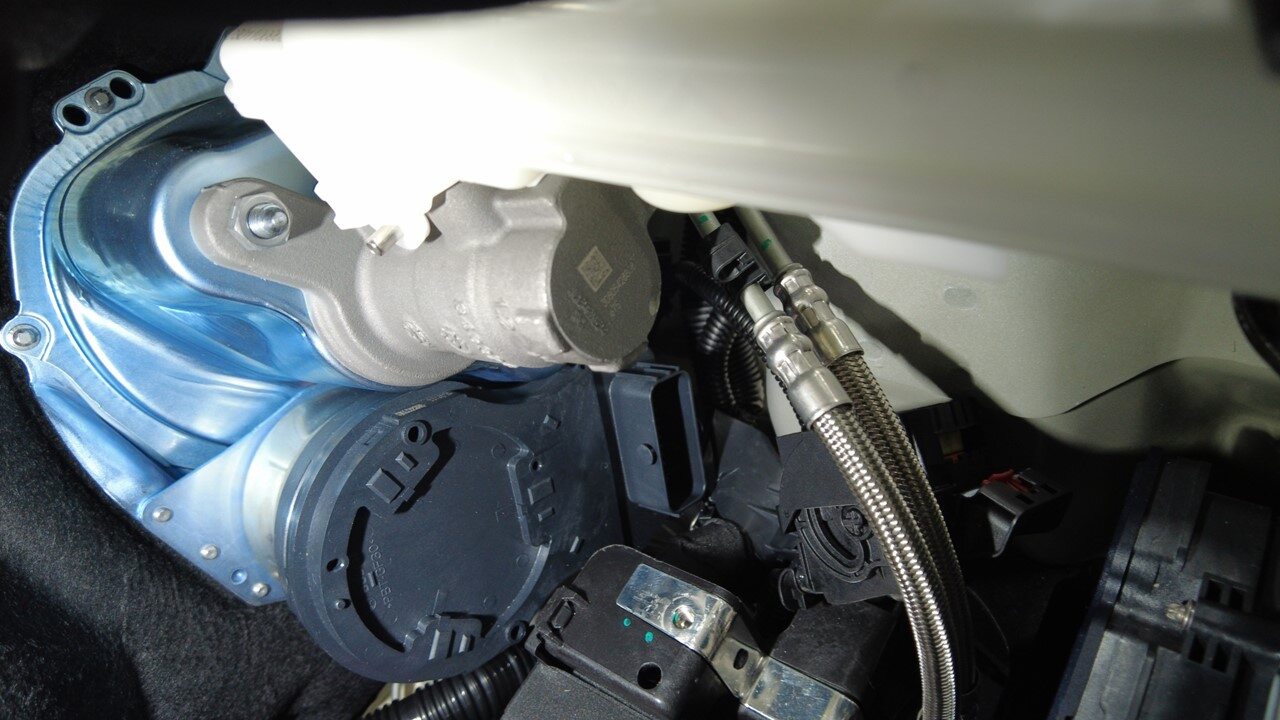

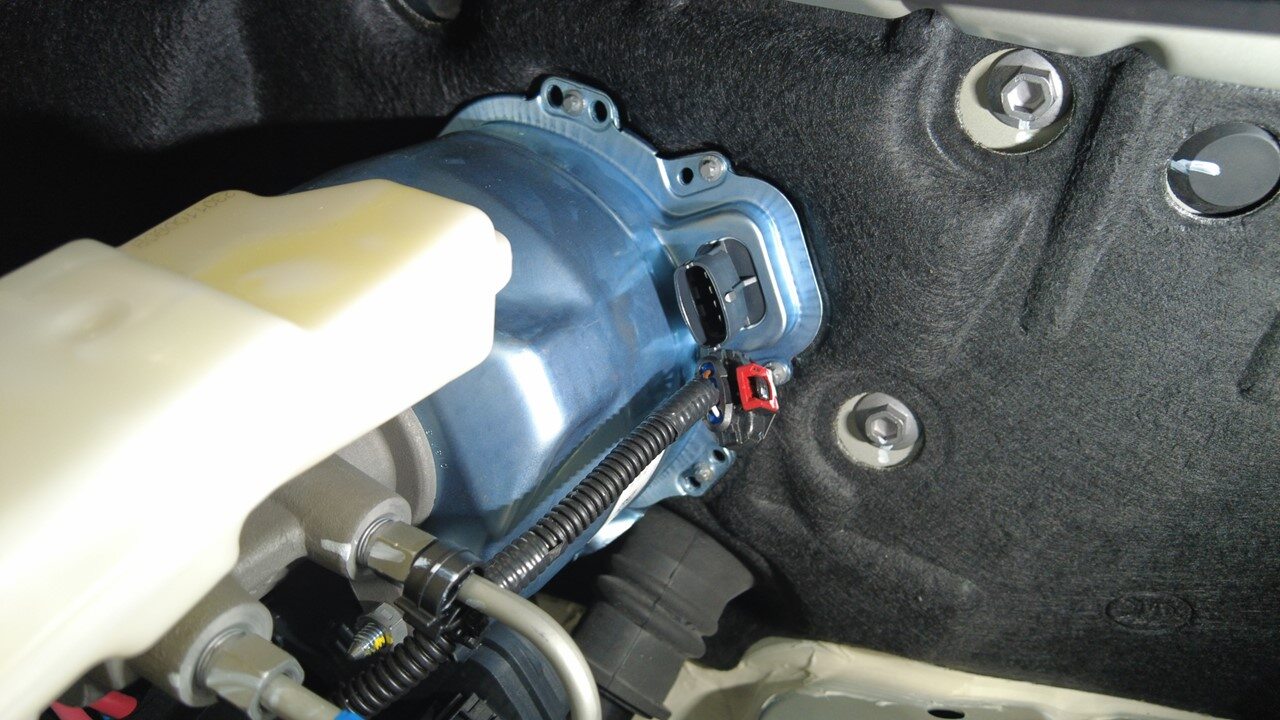

断开制动助力器总成上的连接器

注
1 个连接器；松开锁片

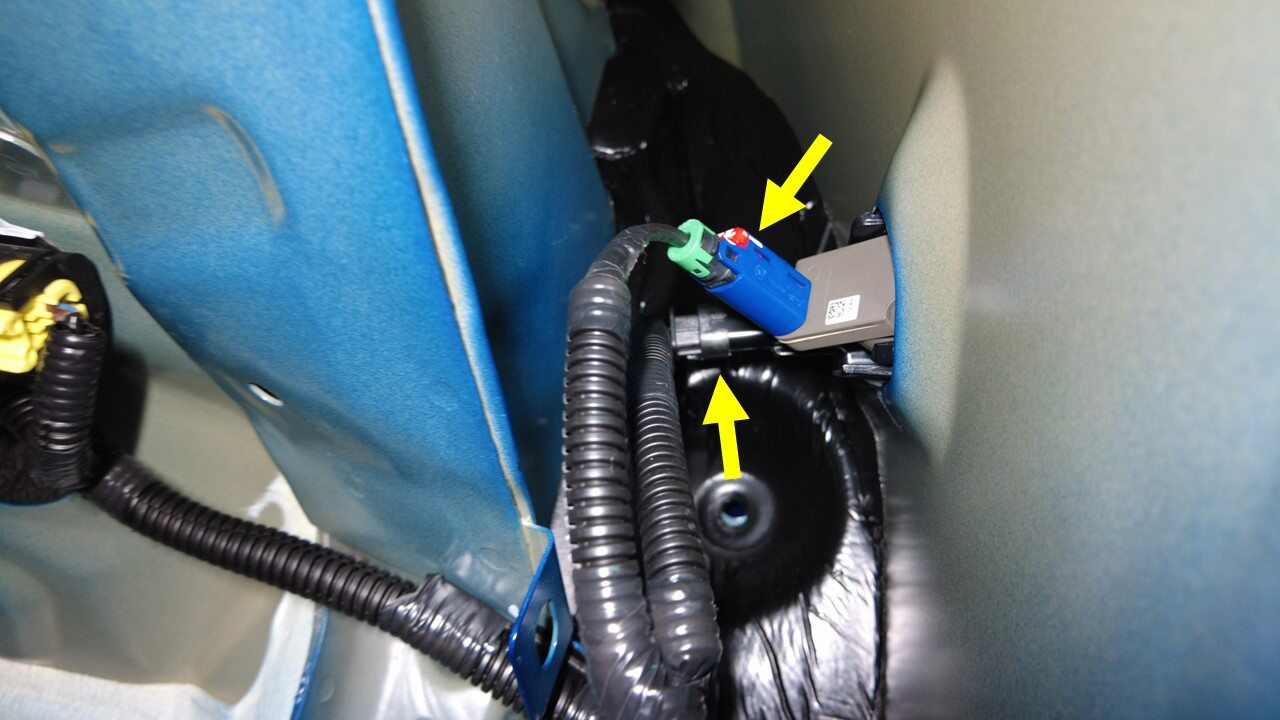

断开制动助力器总成上的线束连接器

注
1 个连接器，1 个连接器；按下锁片并转动以松开

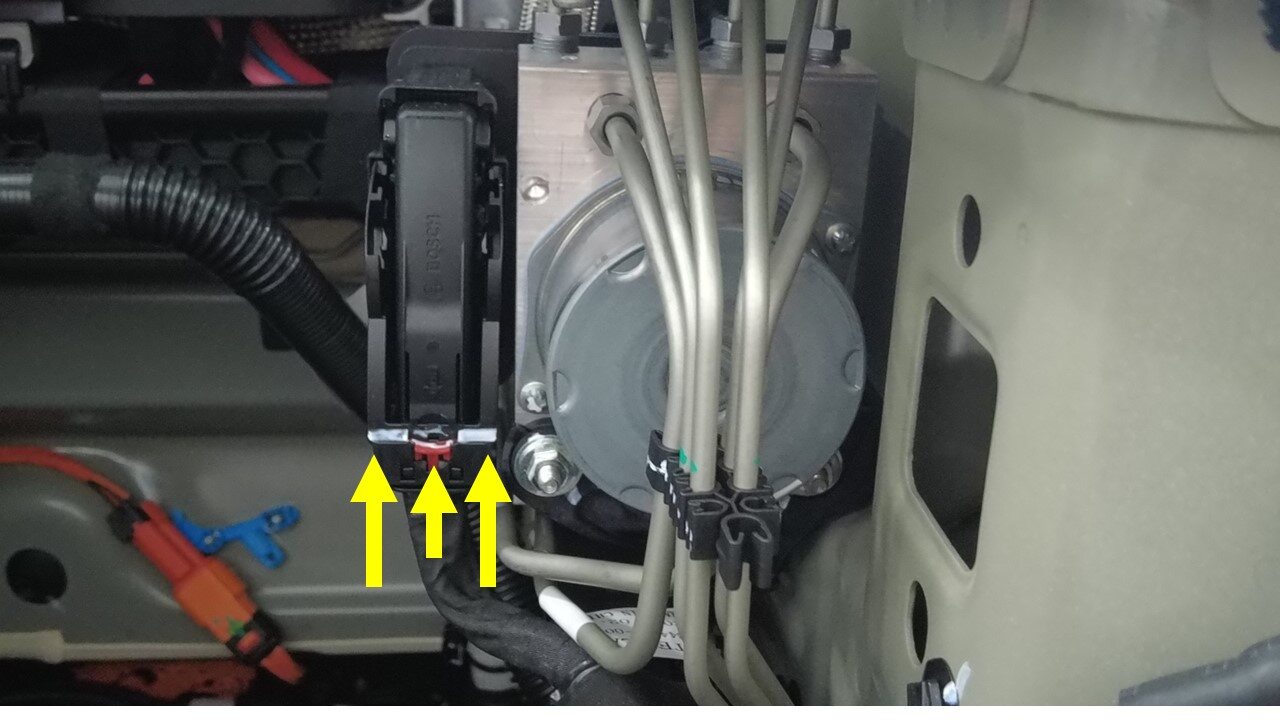

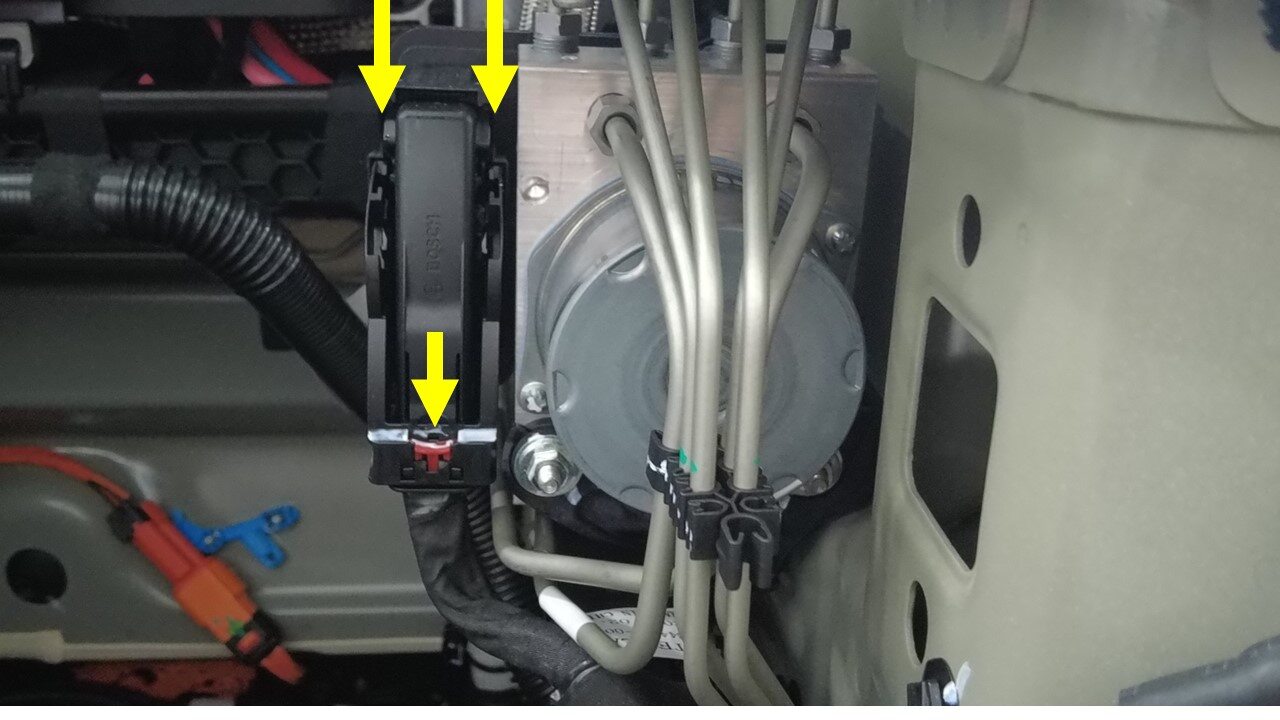

断开液压控制单元连接器

注
1 个连接器，1 个连接器；按下锁片并转动以松开

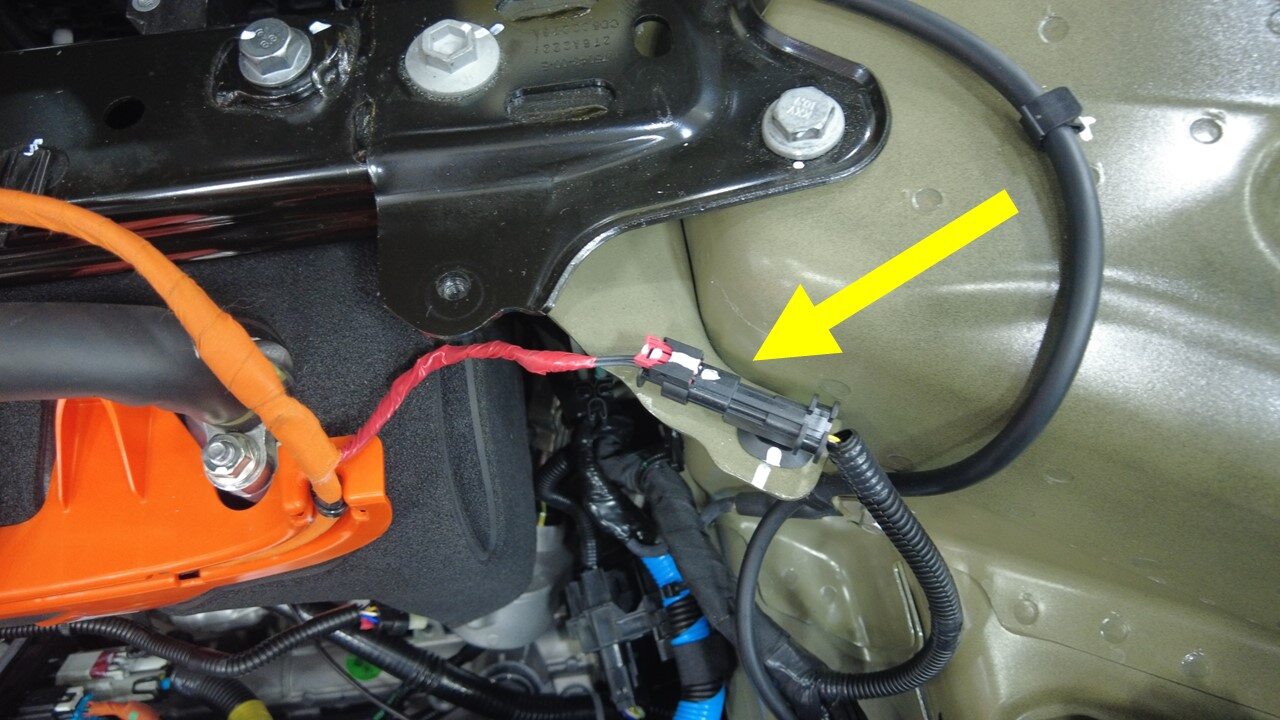

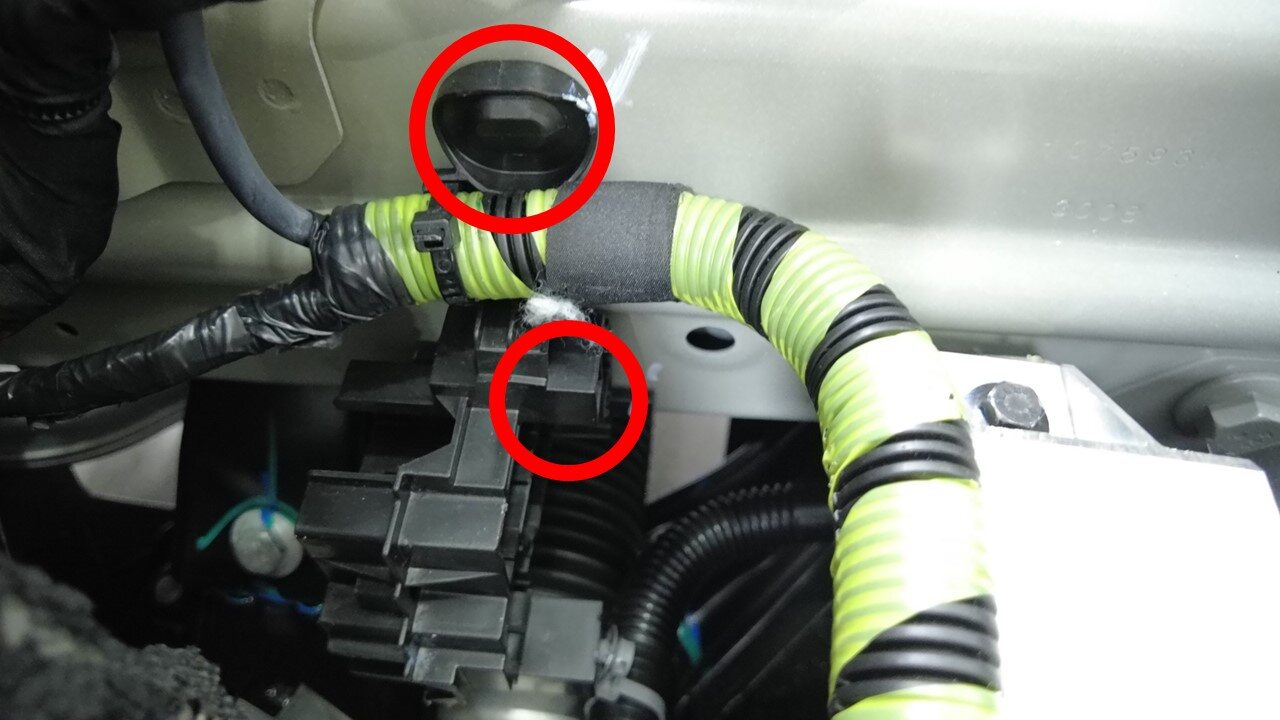

断开高压互锁回路 (HVIL) 连接器

注
1 个锁定连接器；切勿向下按压红色锁片；拉动红色锁片使锁脱离；再次拉动松开连接器
将清洗器软管从左前车架纵梁区域拆下

注
1 个卡子

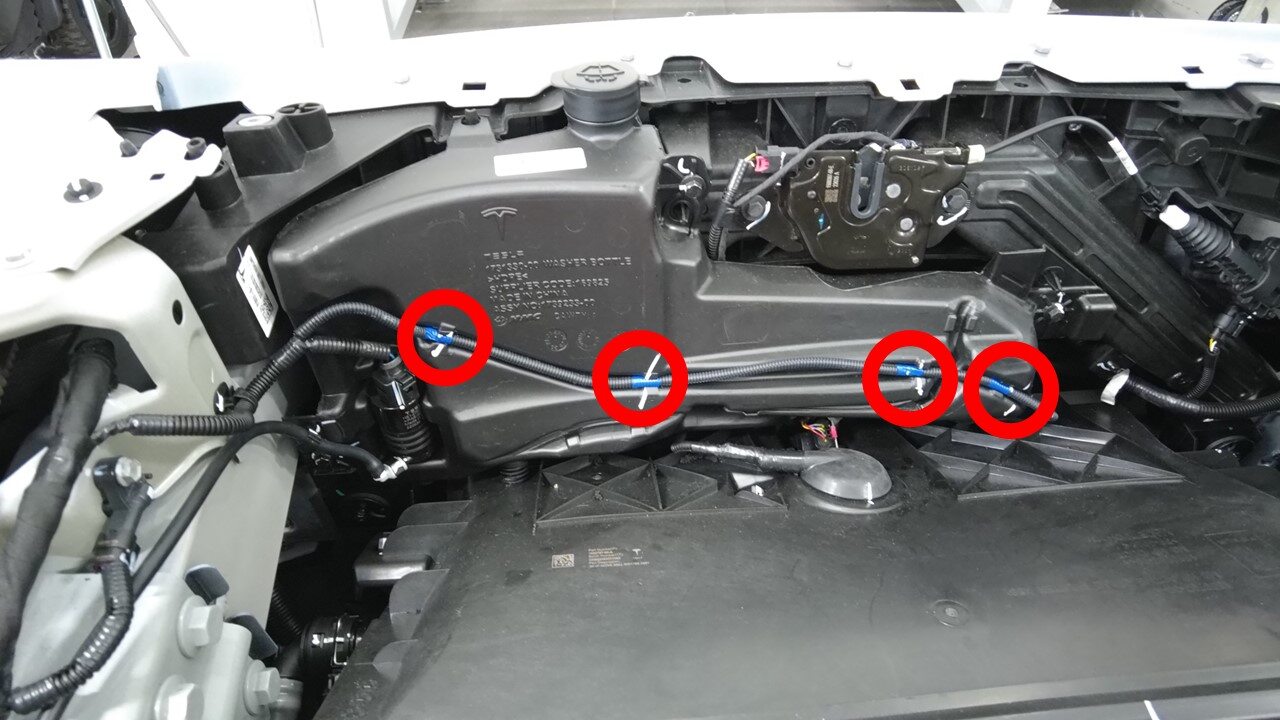

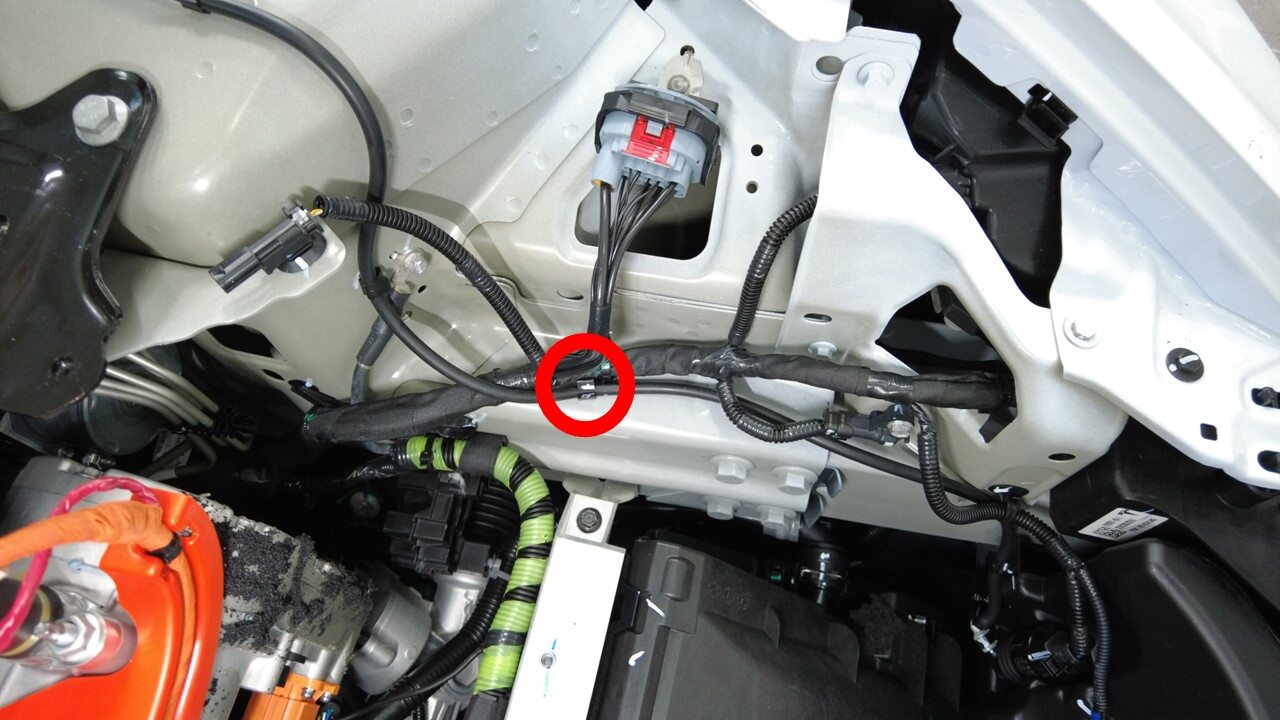

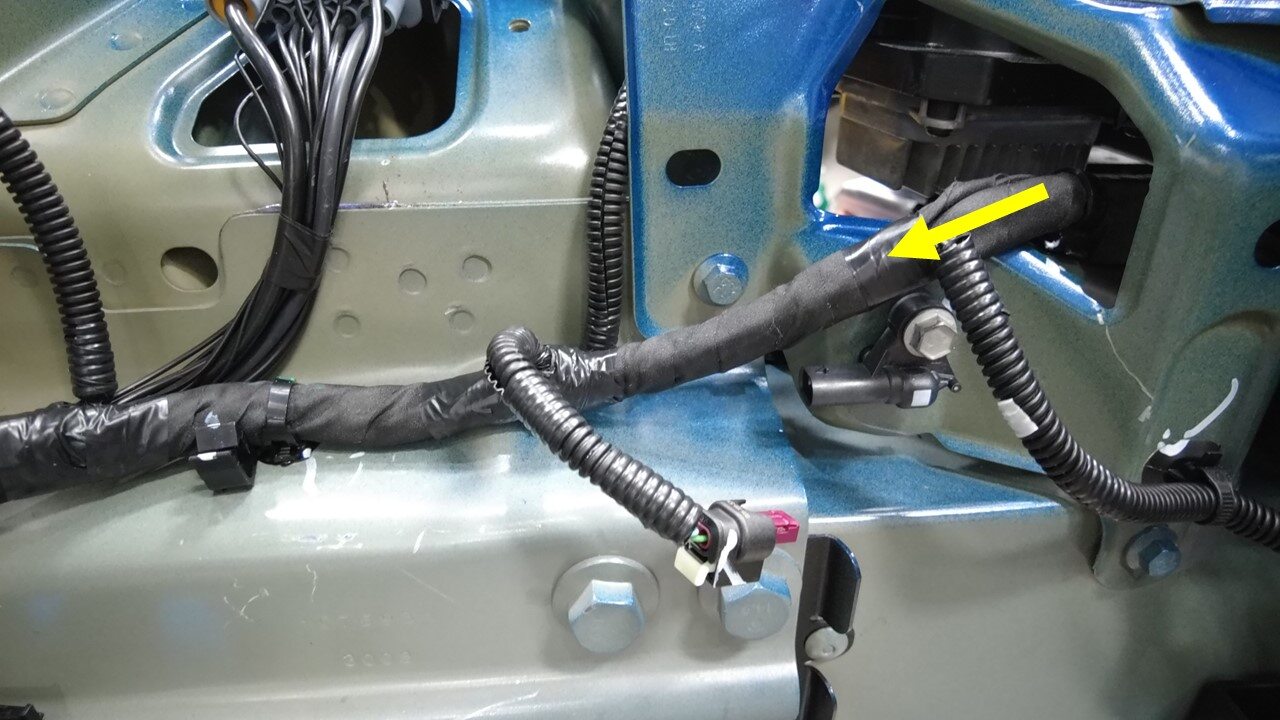

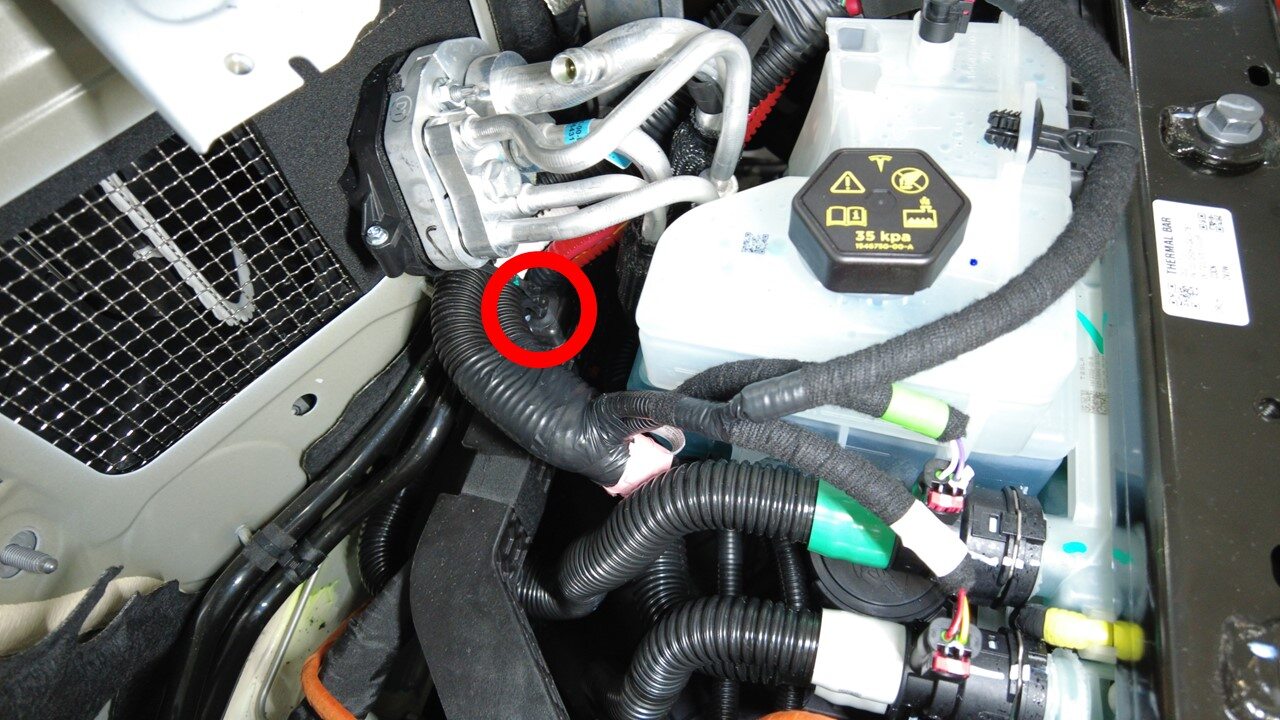

松开左前车架纵梁区域周围的前部线束夹

注
6 个夹子

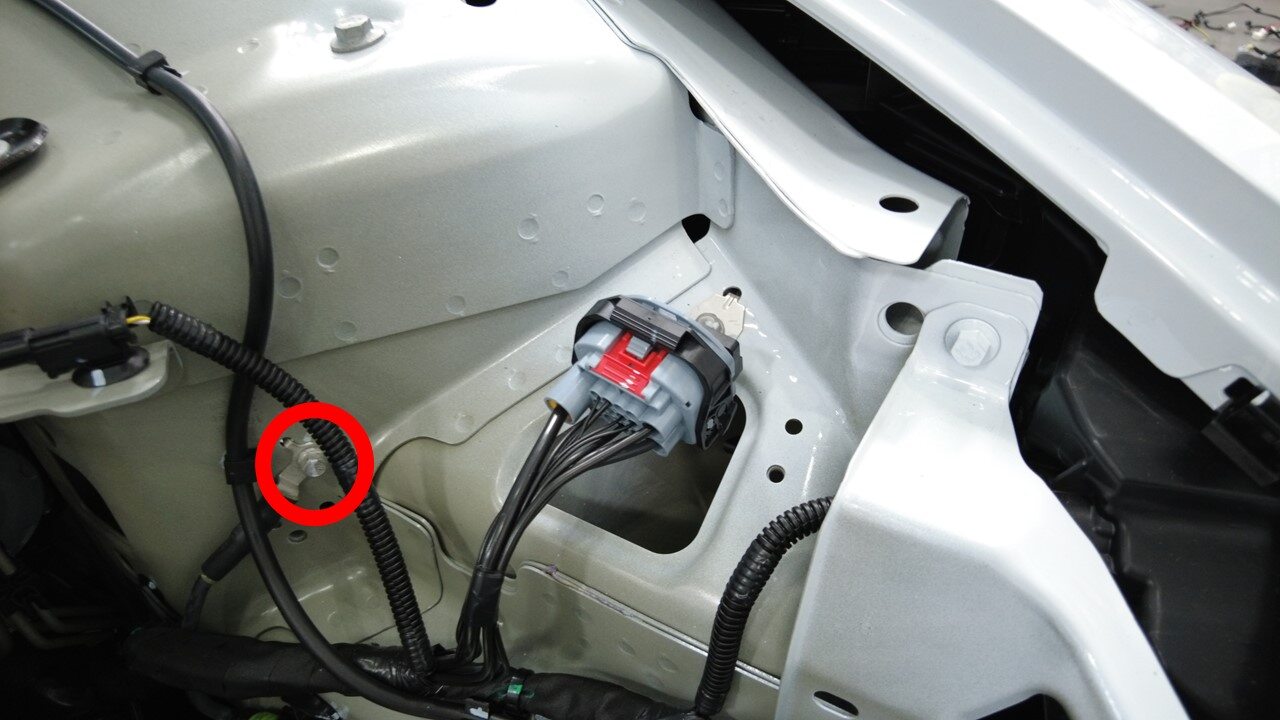

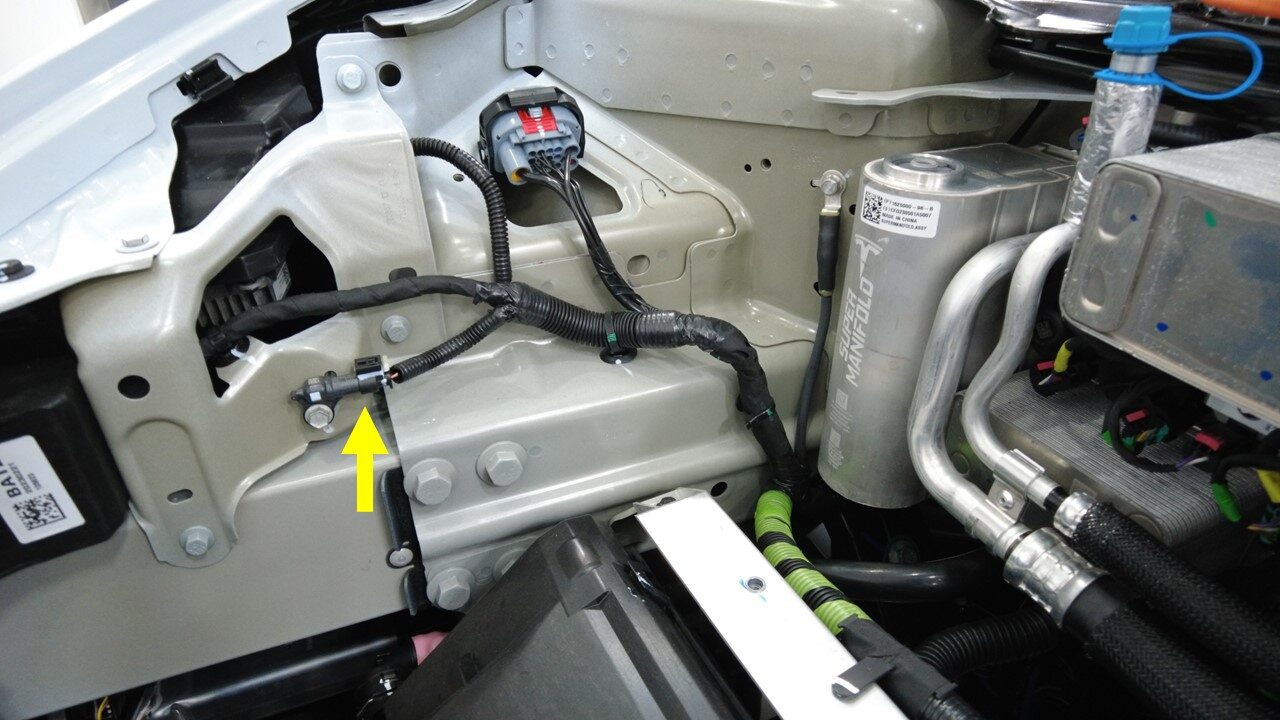

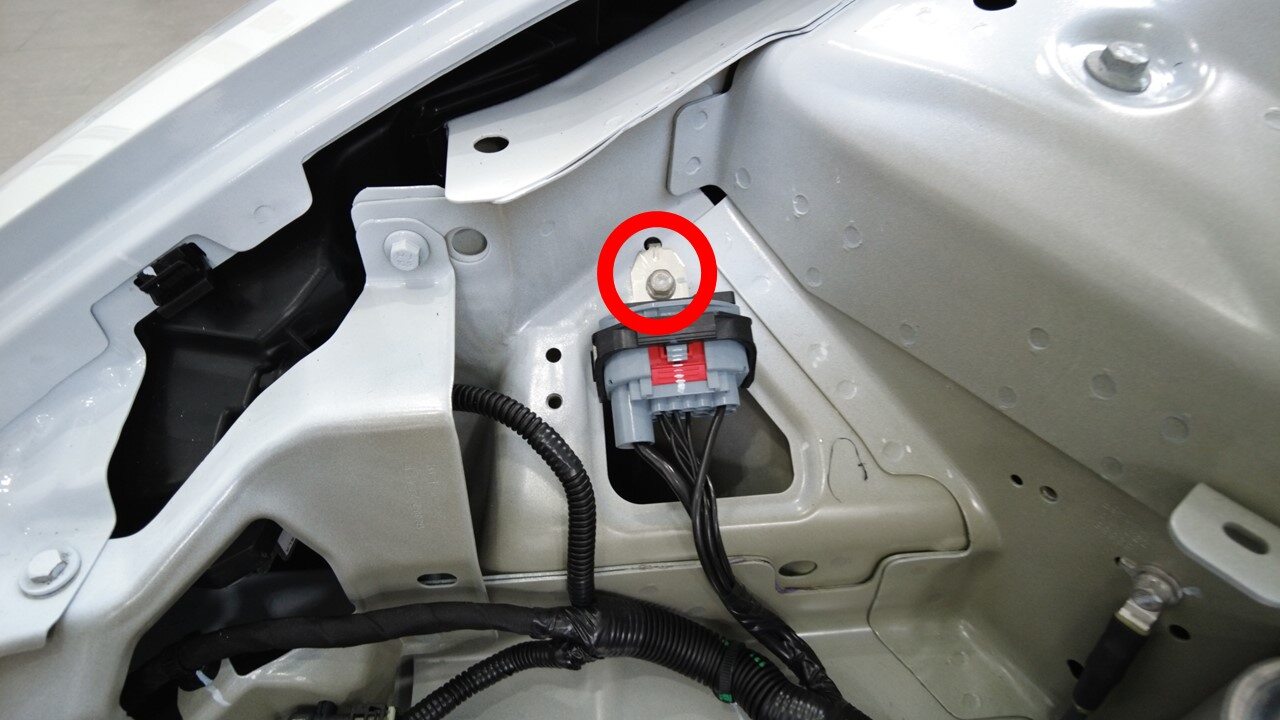

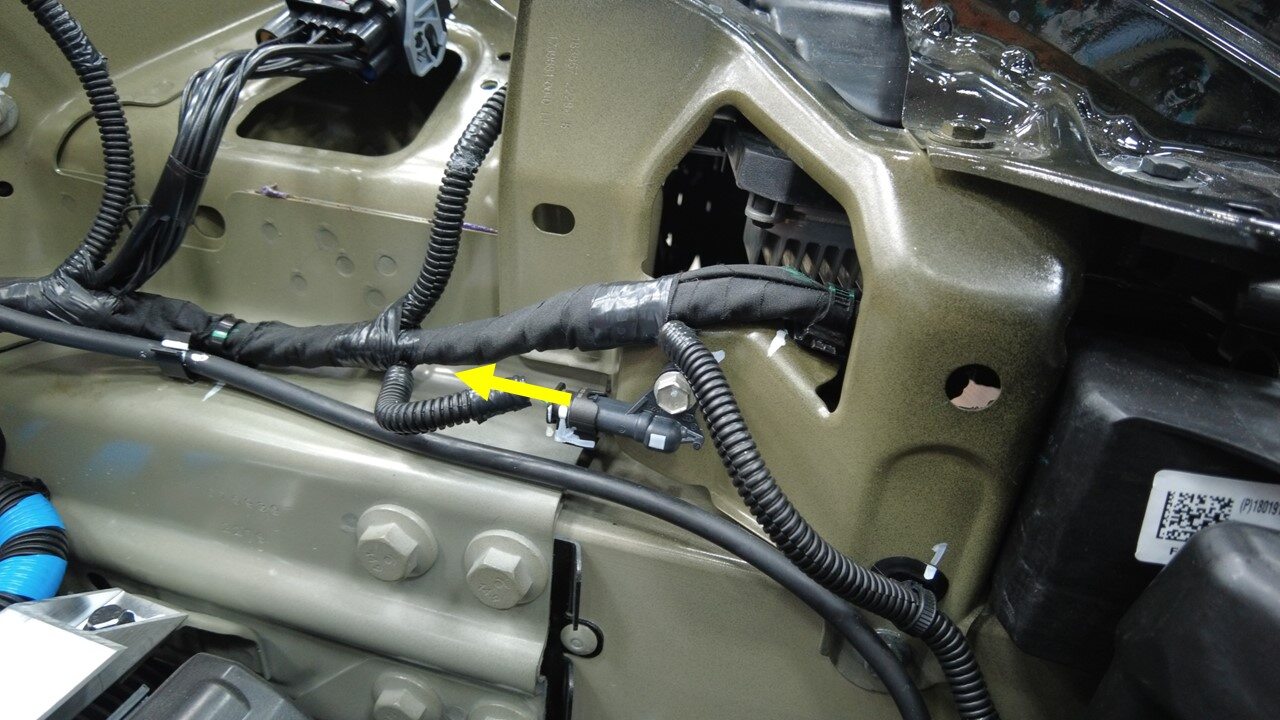

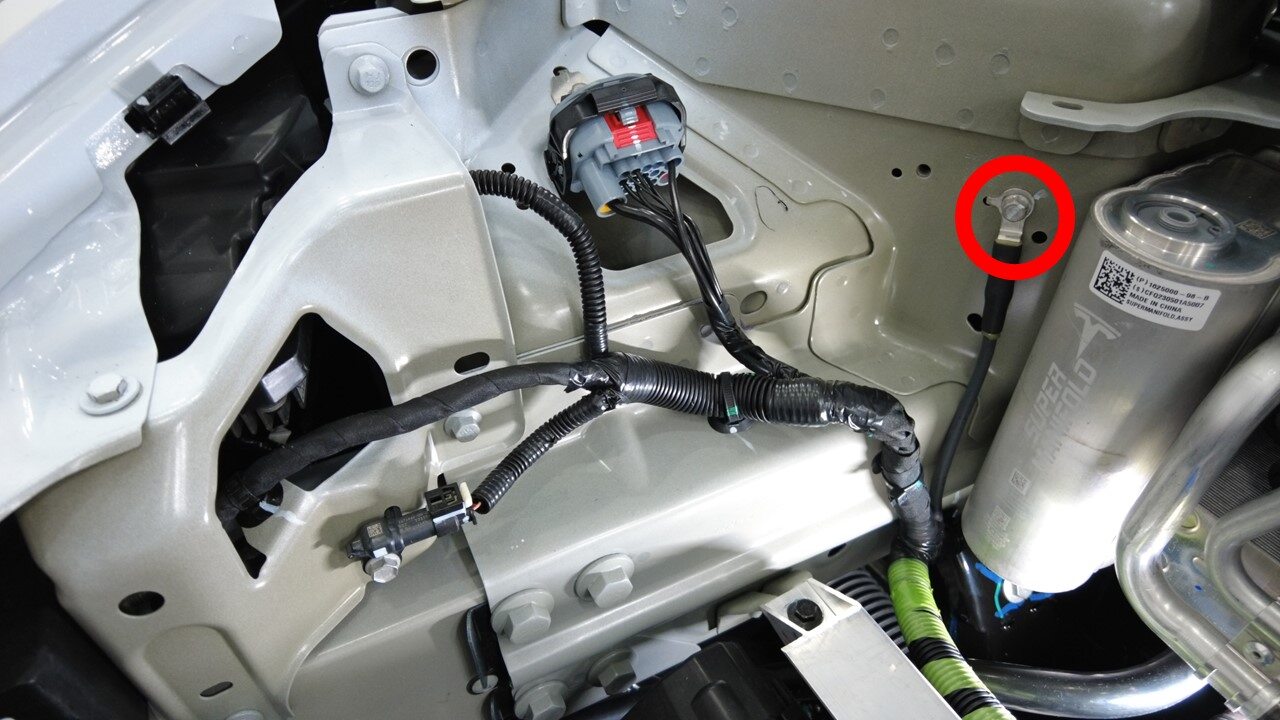

拆下左前减震塔周围的前部线束接地端子

注
1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用
拆下左前线束测试接头

注
1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用

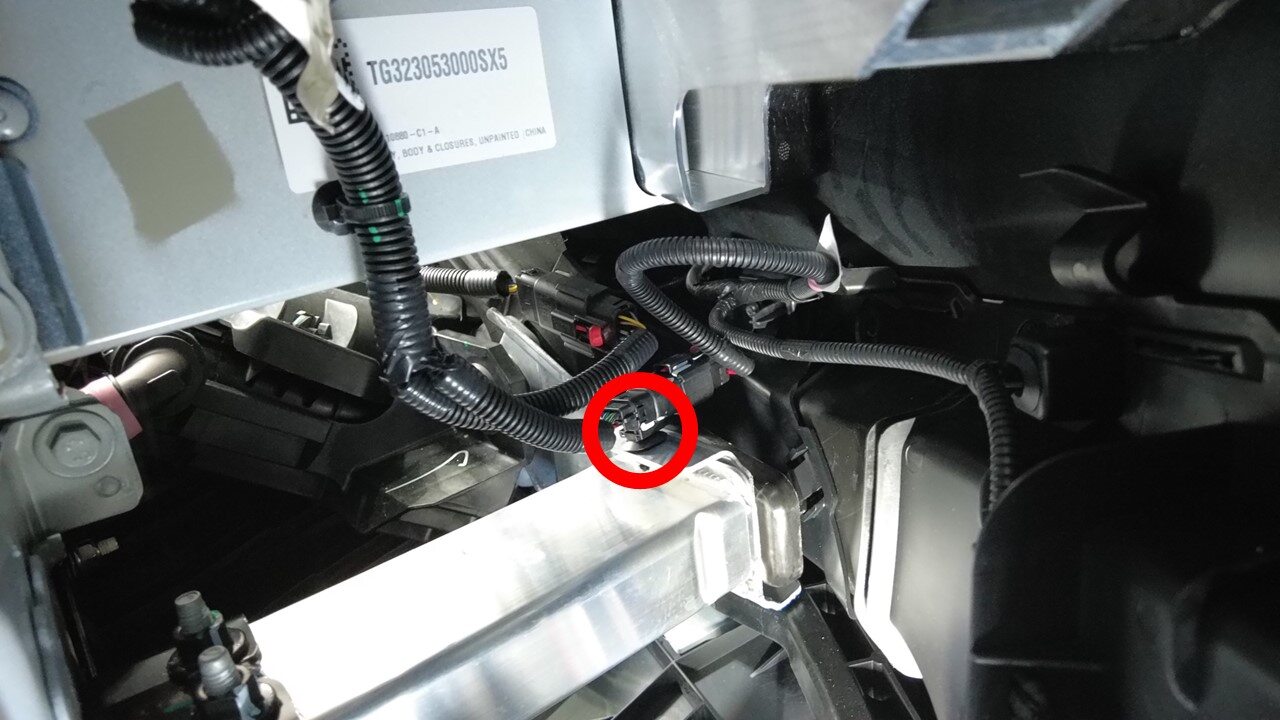

断开左前加速传感器连接器

注
1 个连接器；松开锁片

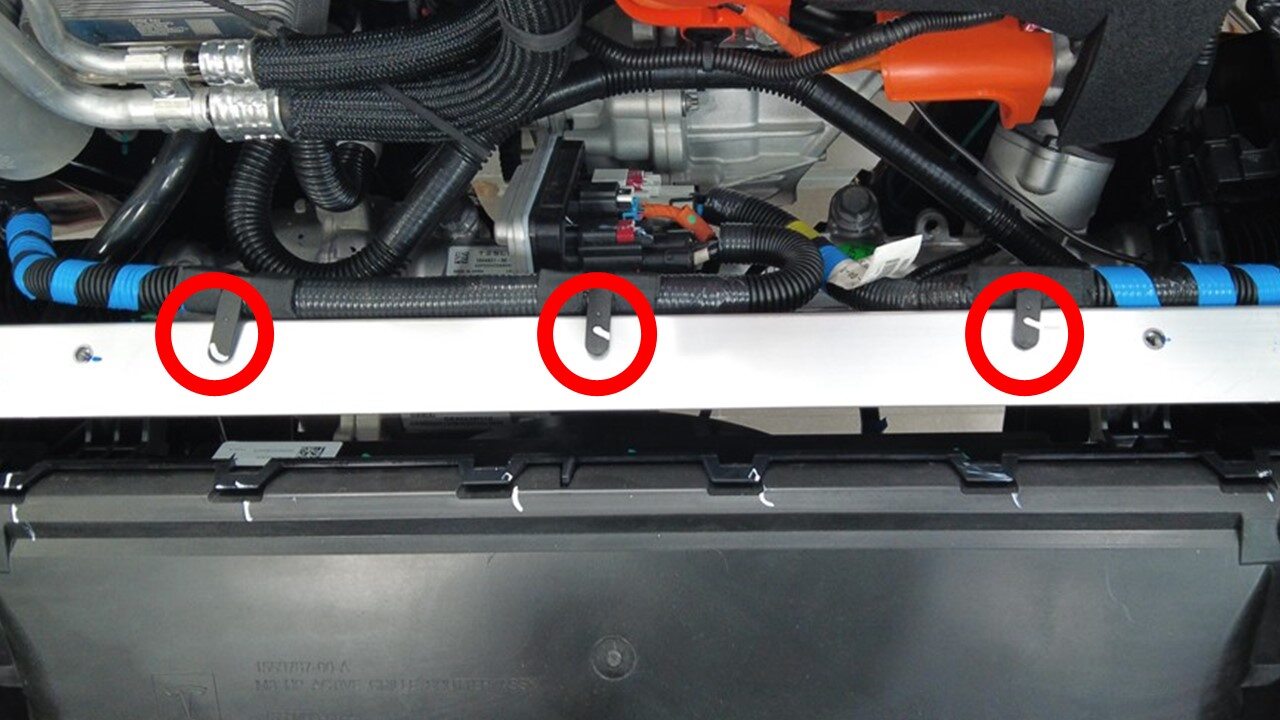

将前部线束夹从前备箱加强支架上松开

注
3 个夹子
拆下空调压缩机接地带

注
1 个螺栓，T25，7 Nm

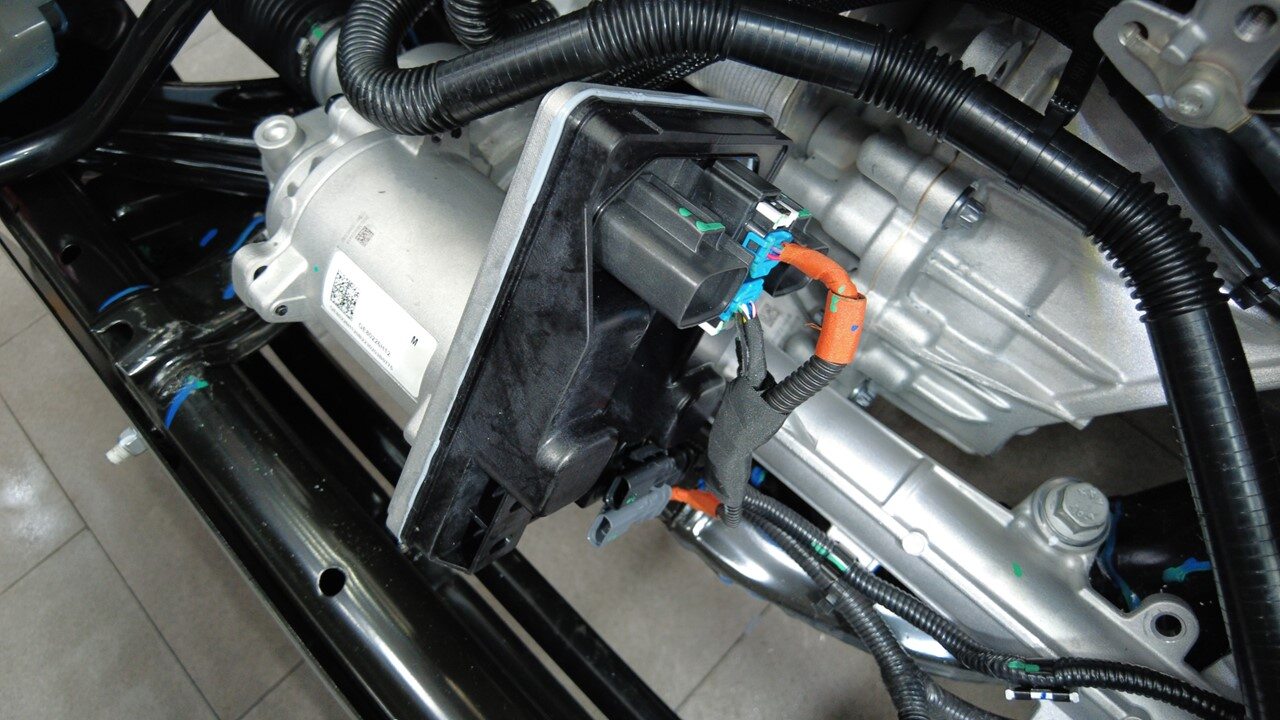

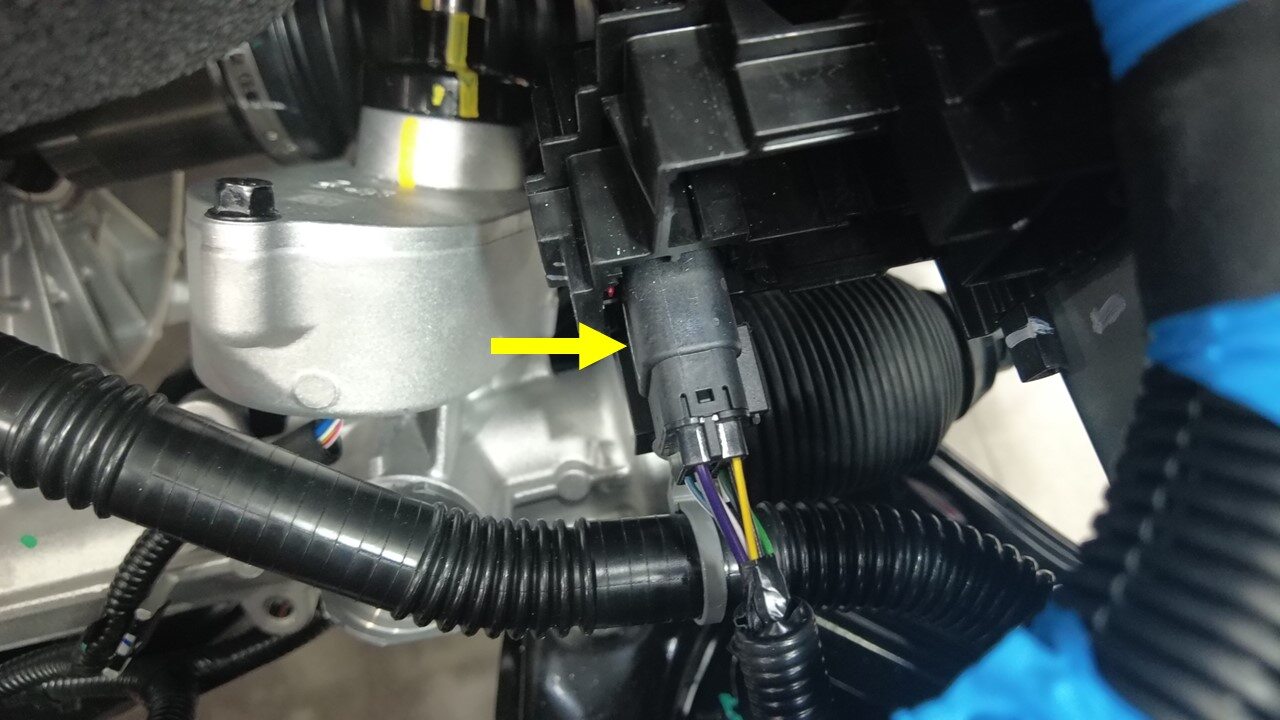

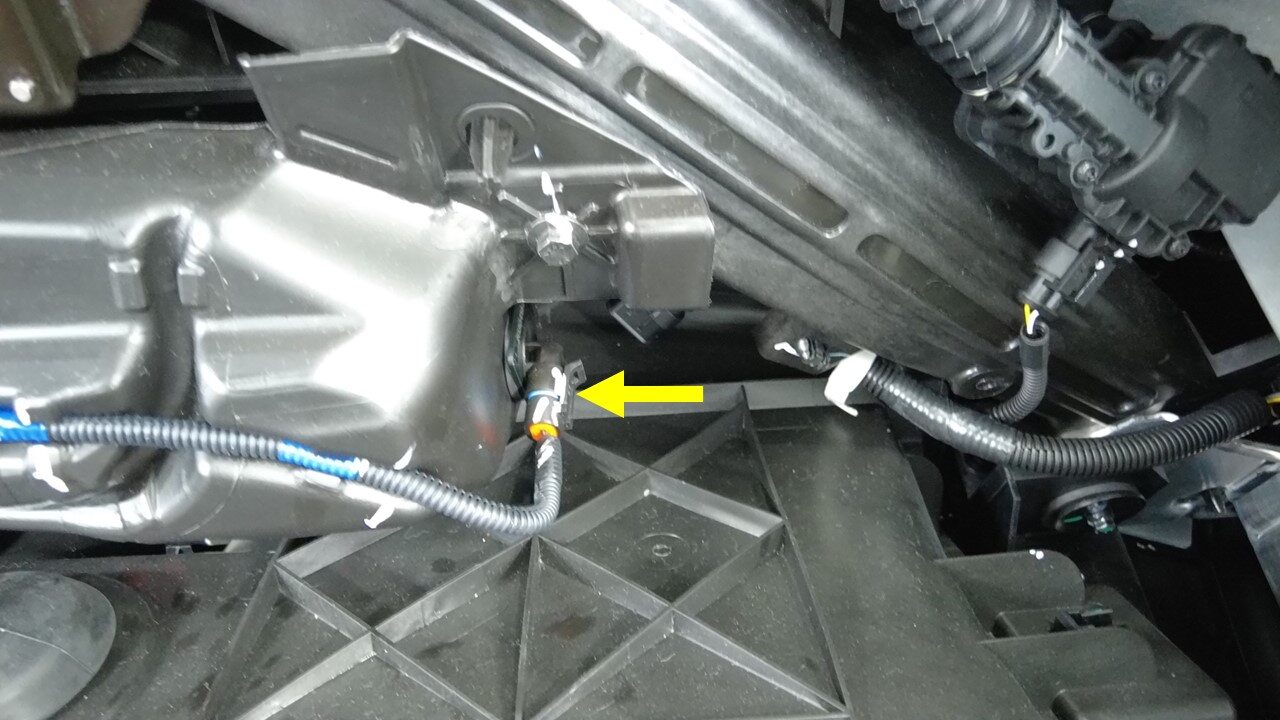

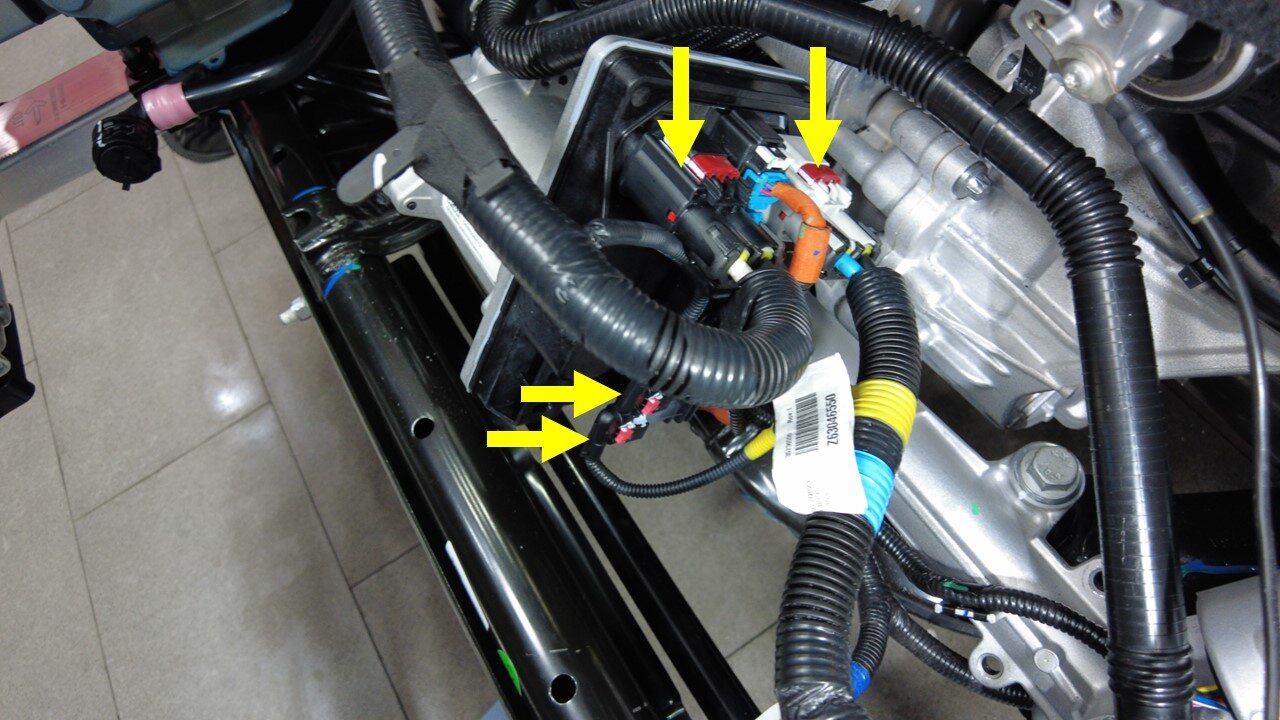

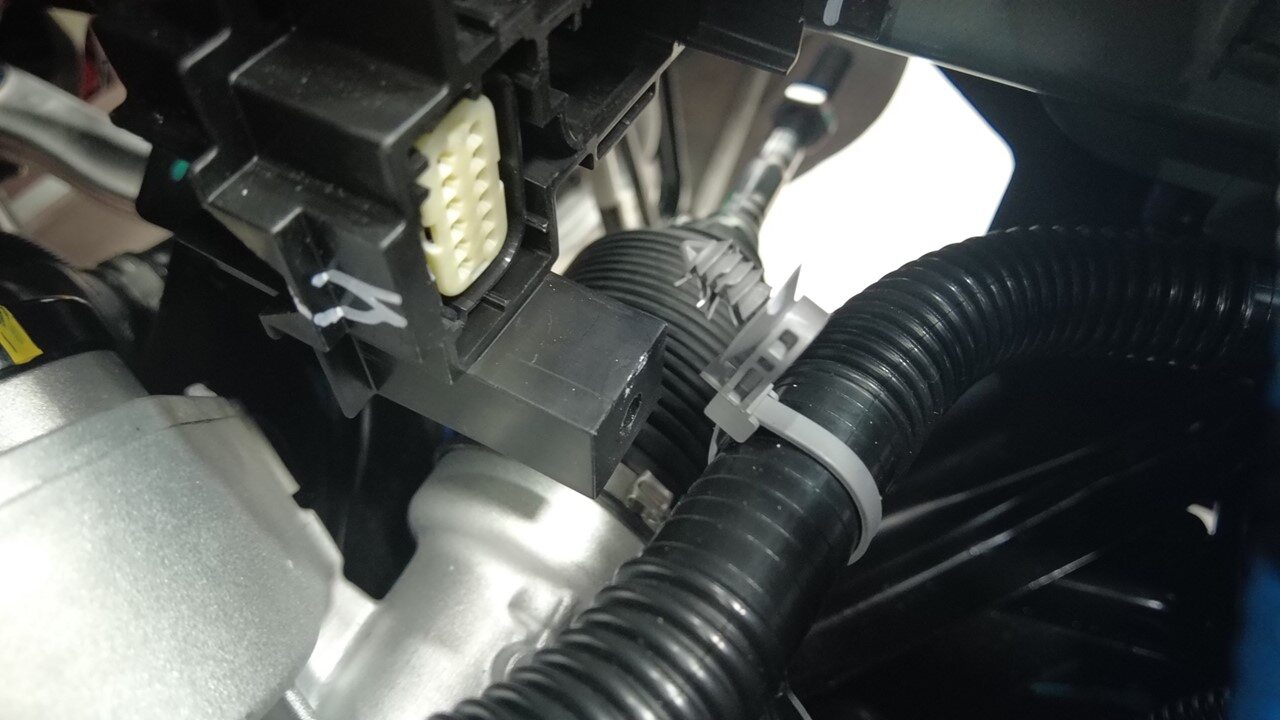

断开转向机总成连接器

注
4 个连接器；松开锁片
断开前驱动单元前副车架线束

注
1 个连接器；松开锁片
松开将散热器出口软管固定到车辆左侧的卡子

注
1 个卡子

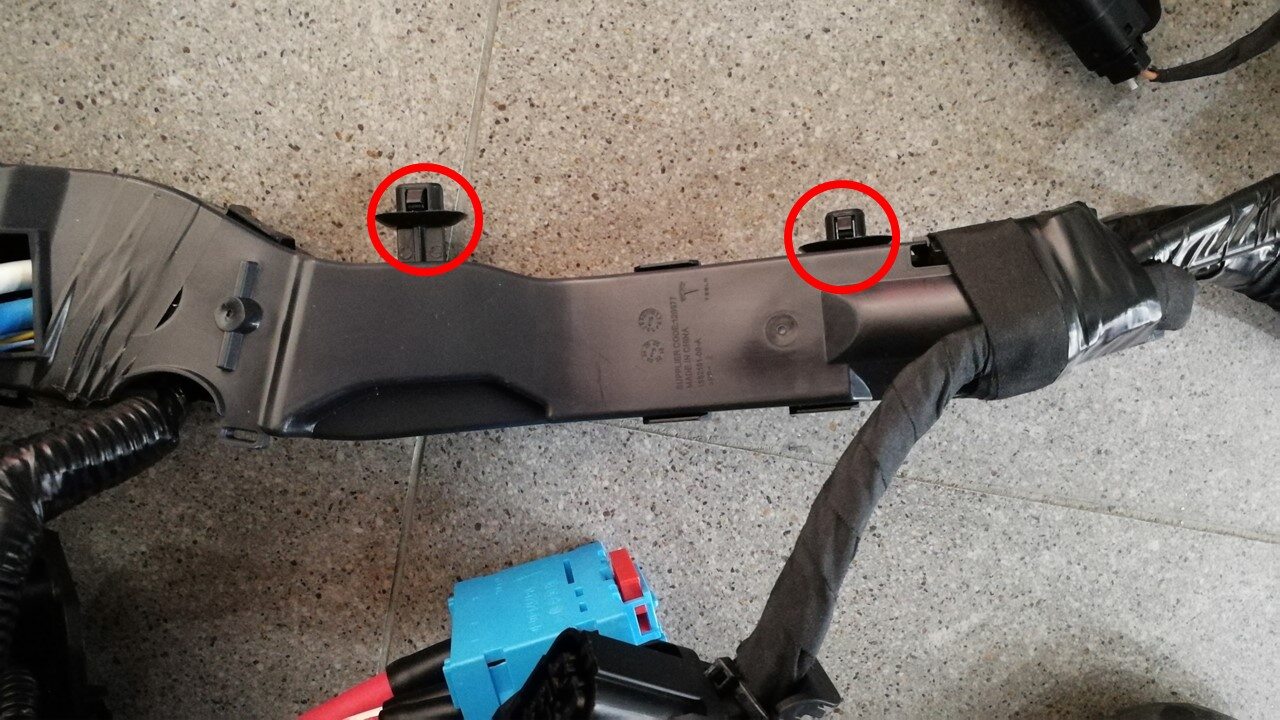

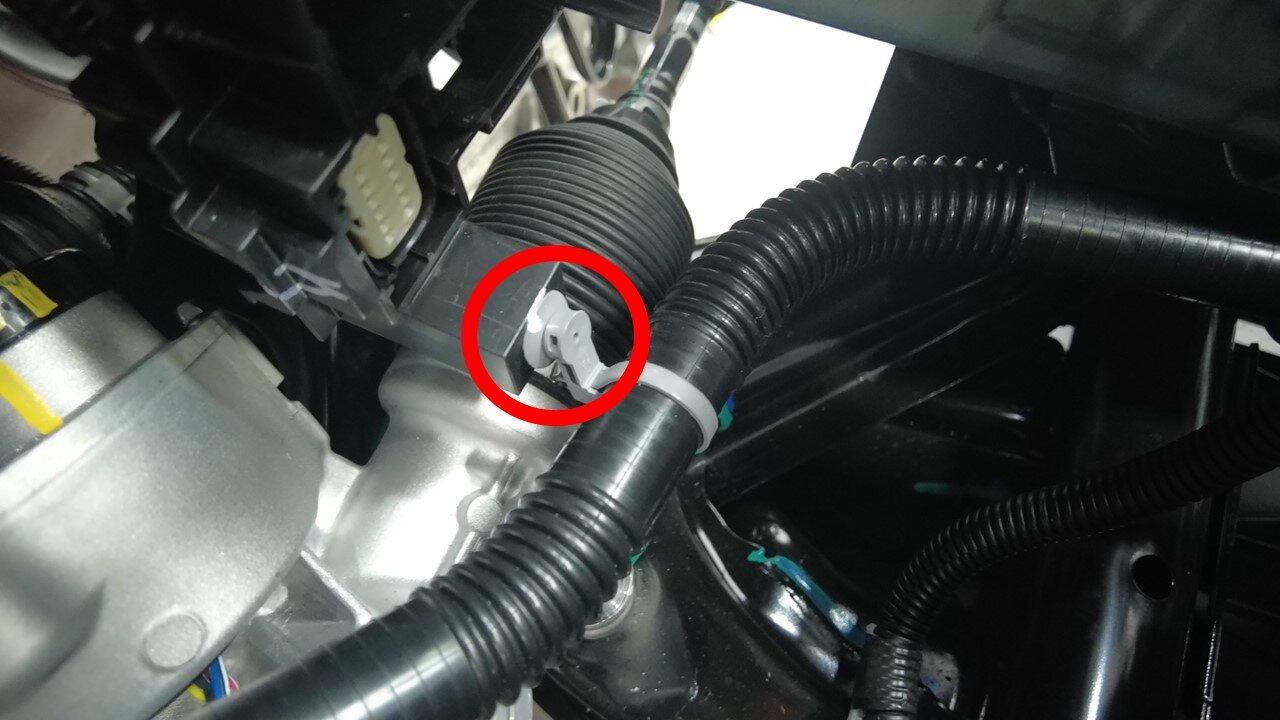

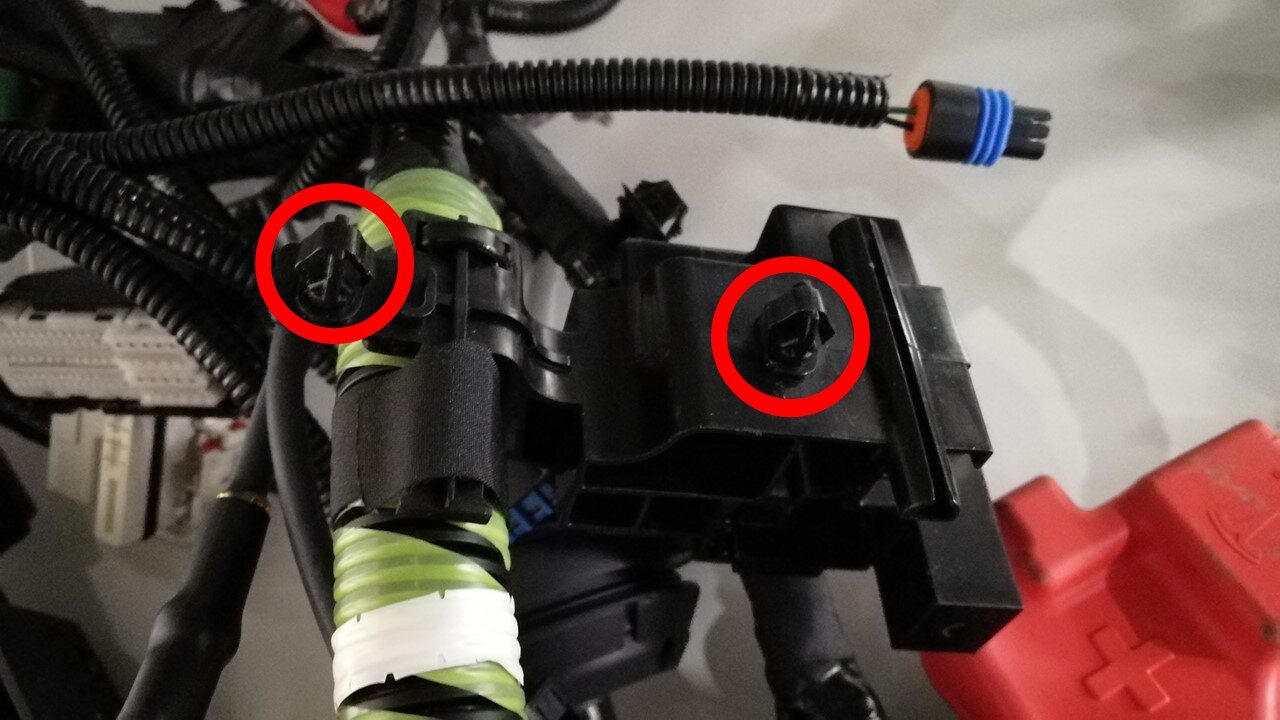

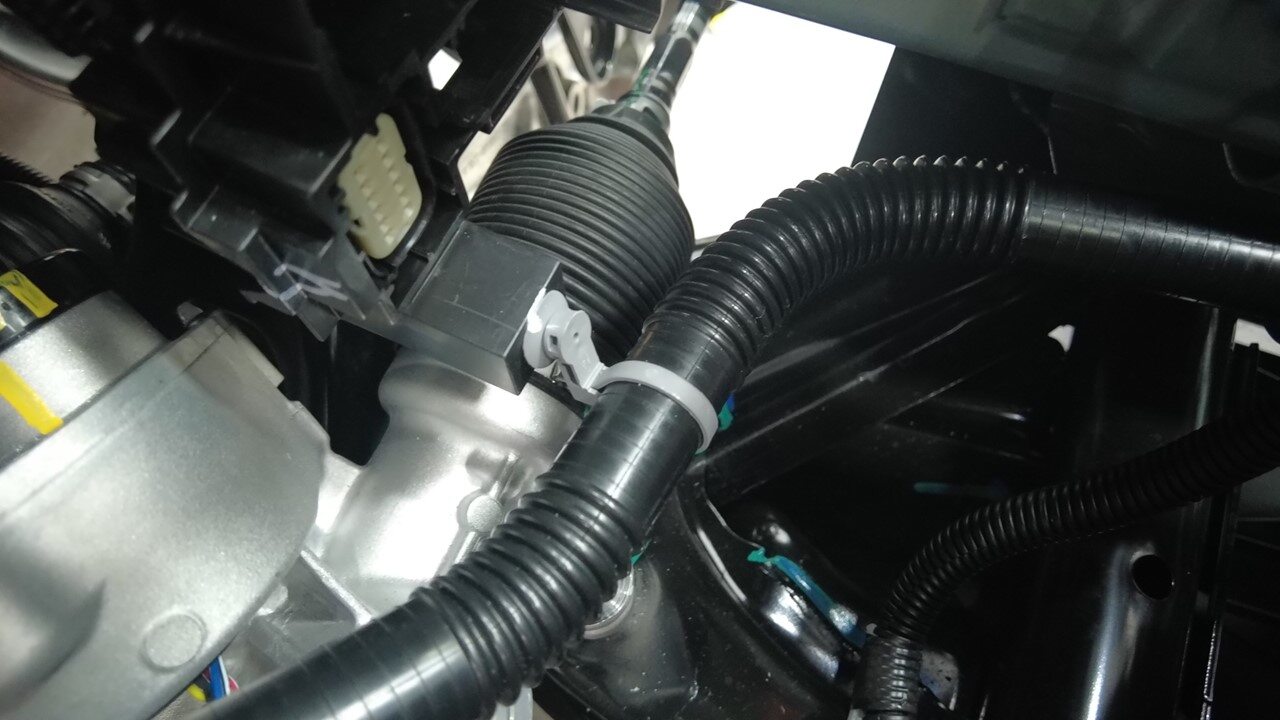

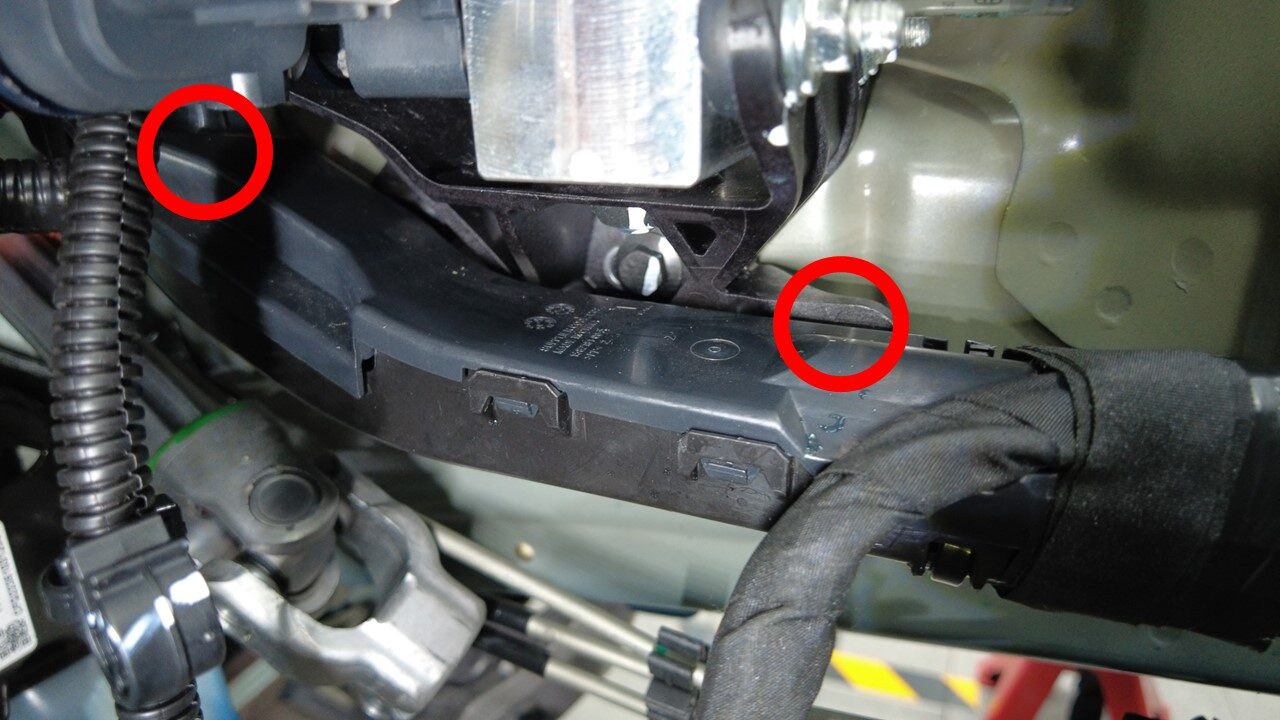

拆下转向机线束支架卡子，然后将支架从车辆上取下

注
2 个卡子

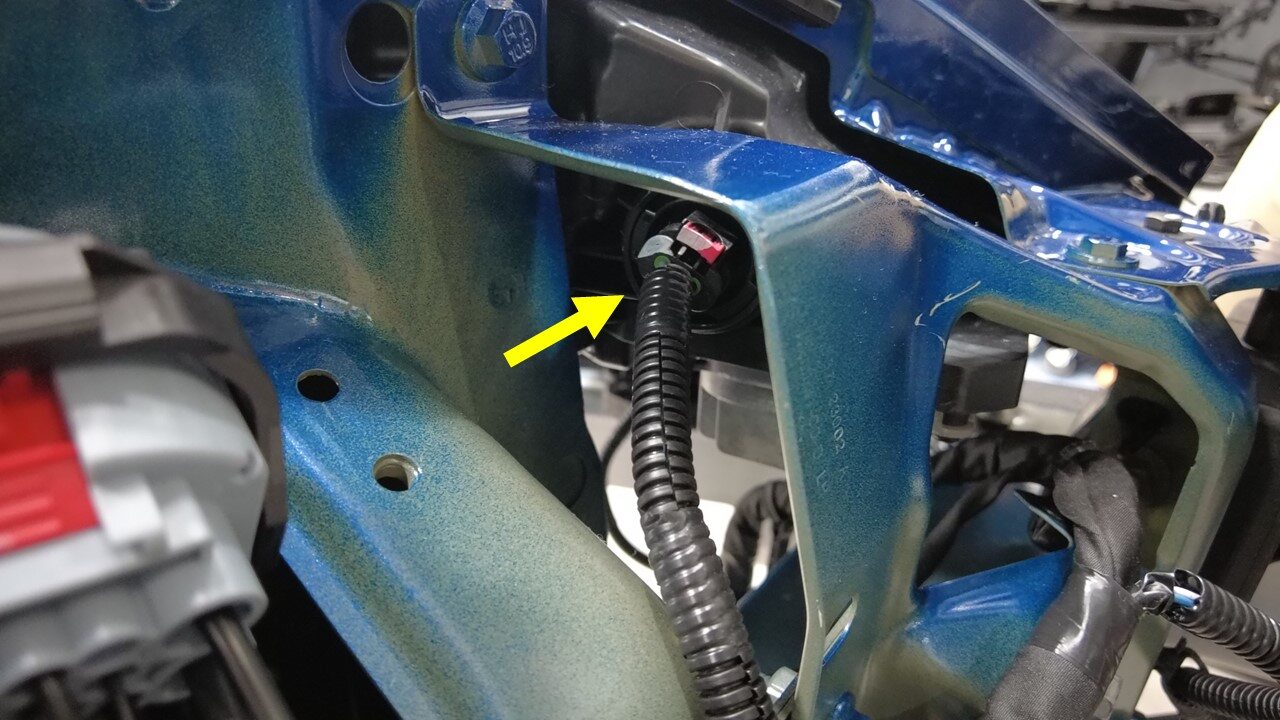

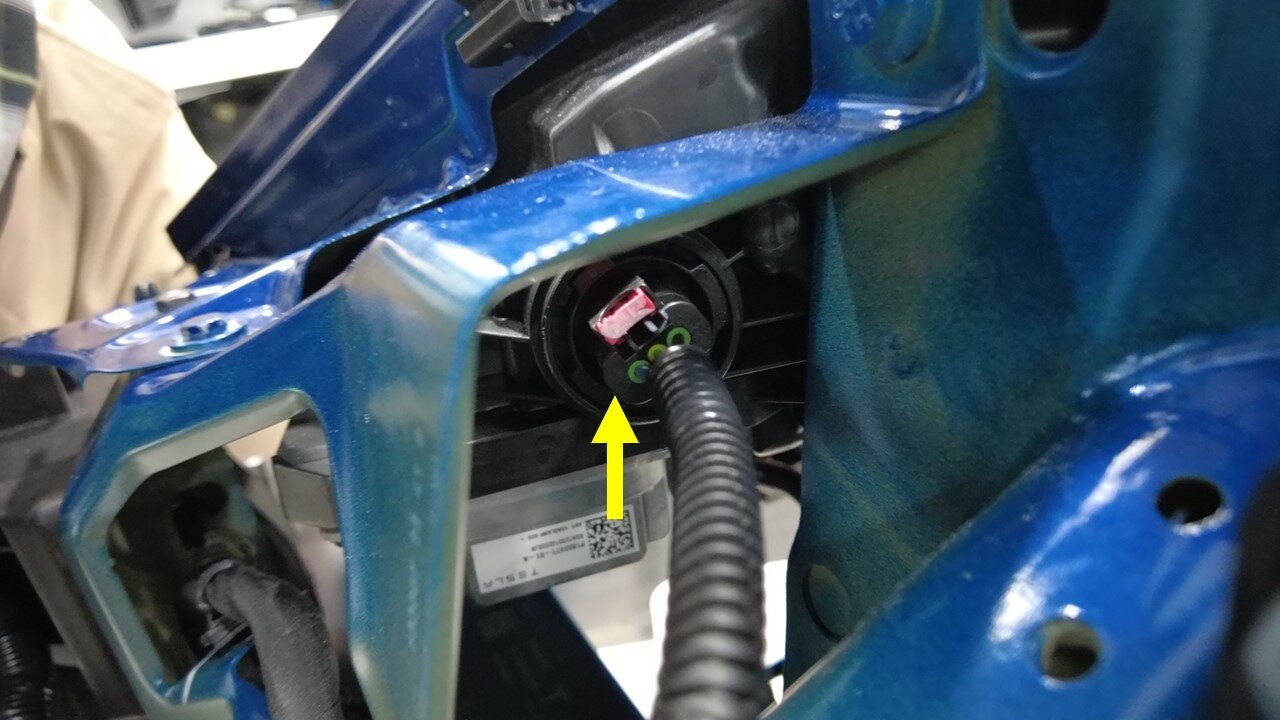

断开左前照灯

注
1 个连接器；拉动锁片以分开锁止机构；再次拉动以松开连接器；请勿向下按压锁片；连接器类型可能会有所不同

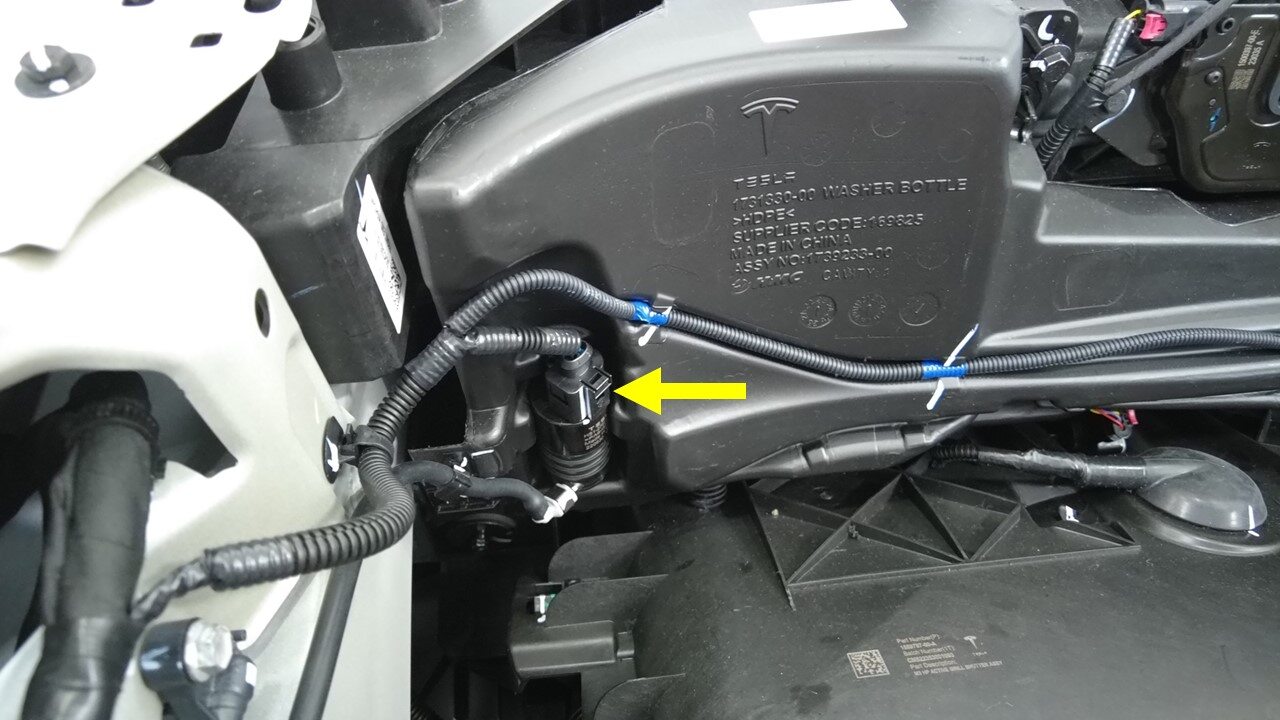

断开清洗器泵连接器

注
1 个连接器
断开液位传感器连接器

注
1 个连接器
将液位传感器线束从清洗器储液罐上松开

注
4 个夹子
将空调压缩机线束夹从前部线束支架上拆下

注
1 个夹子
将热力系统子线束夹从前部线束支架上拆下，然后置于一旁

注
1 个夹子
松开右前车架纵梁区域周围的前部线束夹

注
4 个夹子
拆下右前减震塔处的前部线束接地端子

注
1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用
拆下右前车架纵梁区域周围的前部线束测试接头

注
1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用
断开右前加速传感器连接器

注
1 个连接器；松开锁片
断开右前照灯连接器

注
1 个锁定连接器；切勿向下按压红色锁片；拉动红色锁片使锁脱离；再次拉动松开连接器
拆下并弃用将直流-直流正极电缆固定到右侧车身控制器的螺母。
移走轮挡。
在协助下，将车辆移到举升机上。

警告
仅允许以极慢速度将车辆稳妥地推动一小段距离。
拆下左前和右前轮毂。请参阅轮毂总成（拆卸和安装）。
拆下左前和右前轮拱内衬。请参阅前轮拱内衬总成，左 ((拆卸和更换))。
拆下右前轮毂内衬区域后部侧转向灯和摄像头线束的前部线束夹

注
1 个夹子

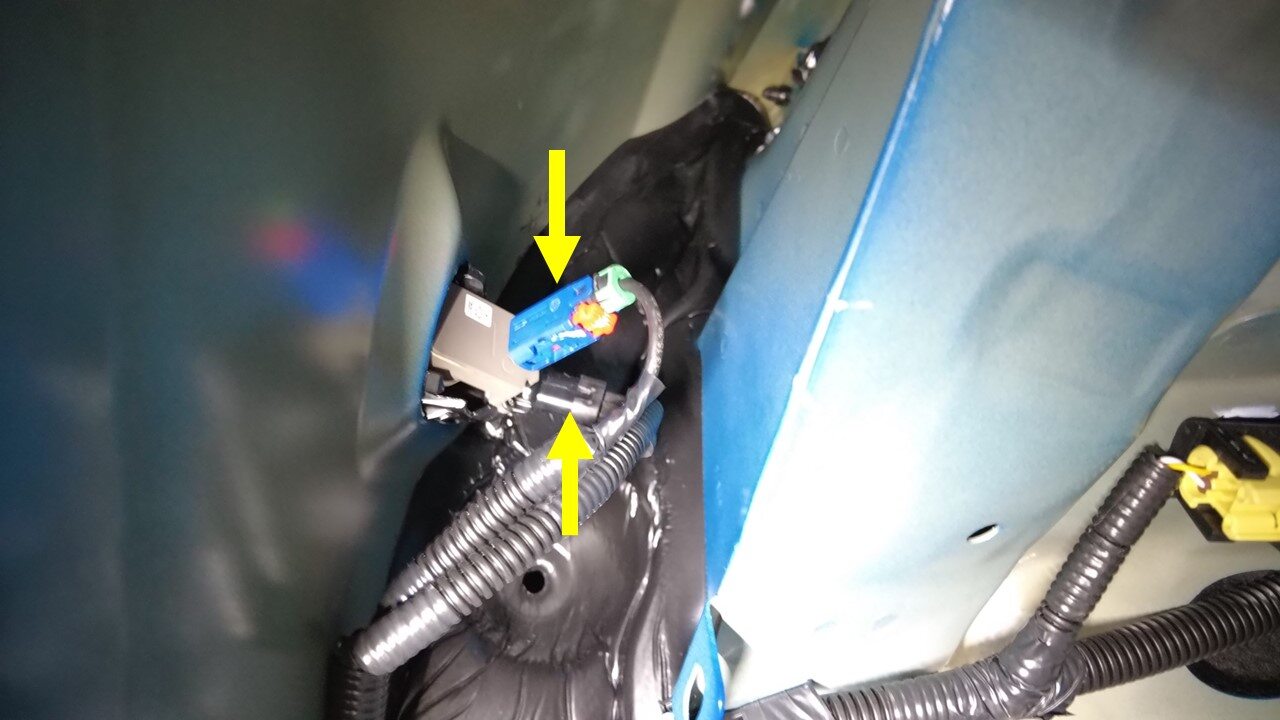

断开右侧转向灯和摄像头的前部线束连接器

注
2 个连接器；松开锁片
断开右前轮毂转速传感器

注
1 个连接器；松开锁片
松开将前部线束固定到前保险杠饰板线束连接器的夹子

注
1 个夹子
将前部线束连接器从前饰板线束上断开

注
1 个连接器；松开锁片
断开右前支架线束的前部线束连接器

注
1 个连接器；松开锁片
从右侧外部纵梁区域拆下前部线束夹

注
2 个夹子

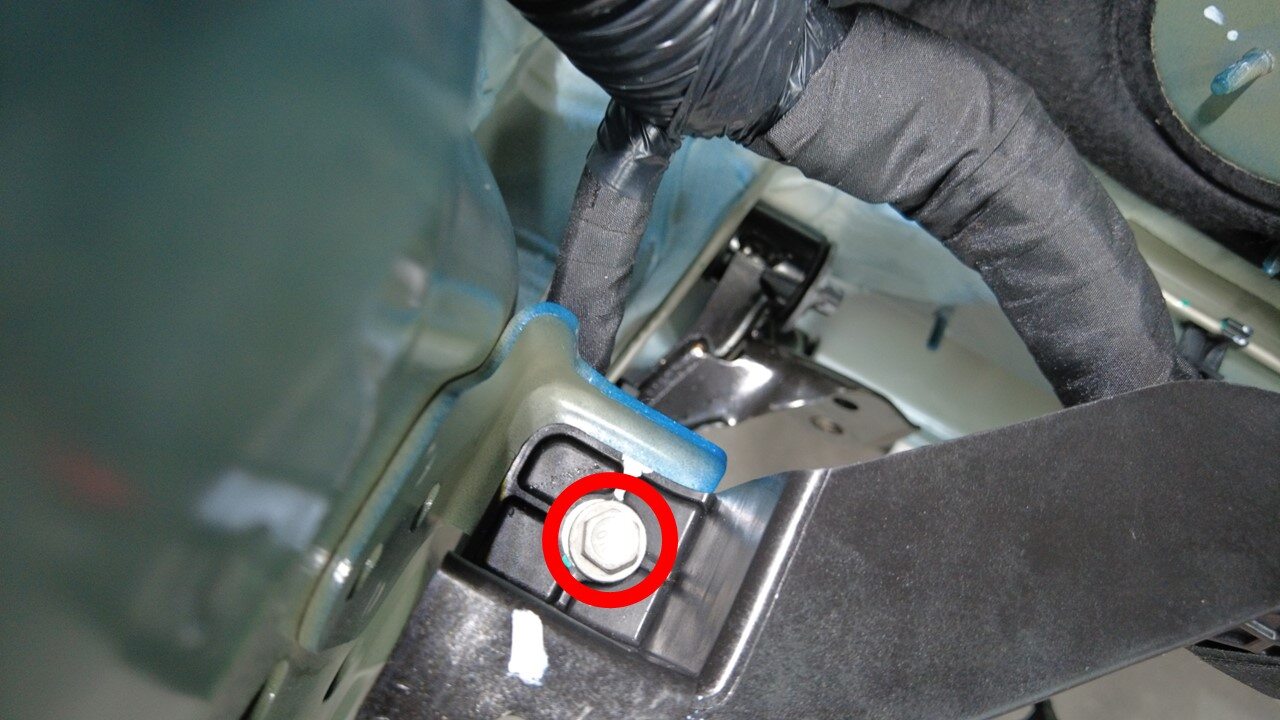

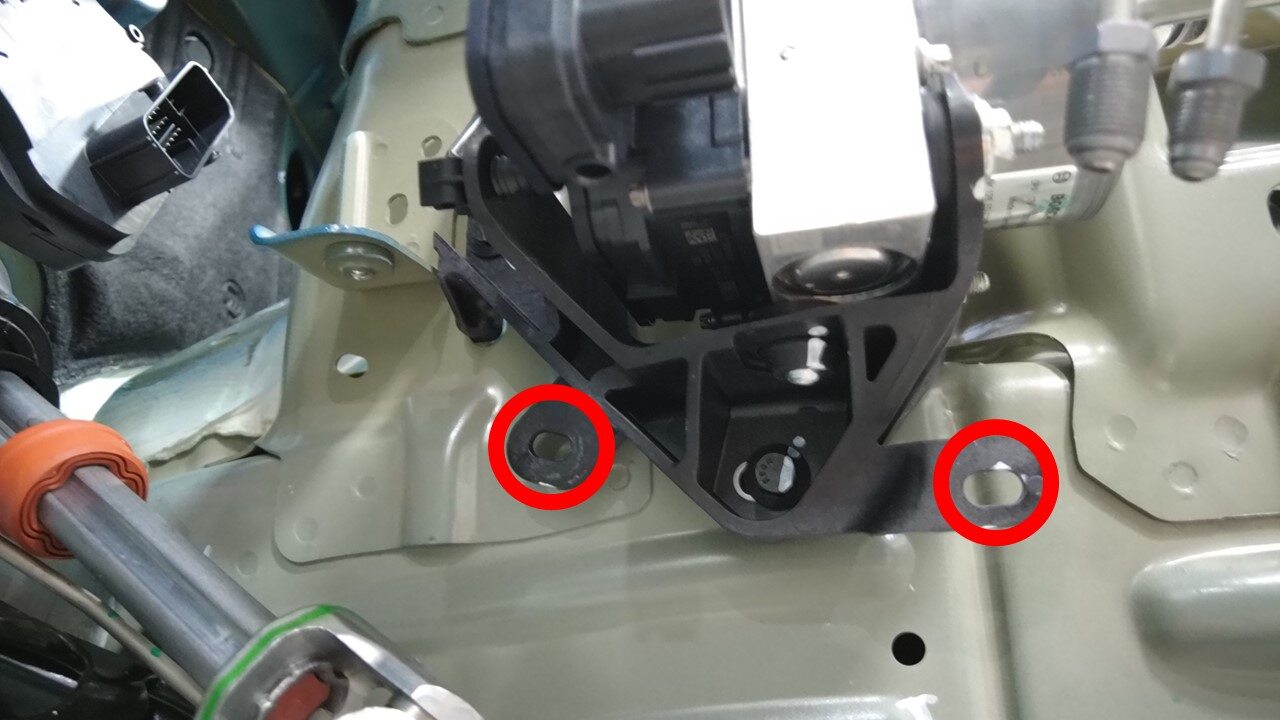

将用于固定前部线束支架的螺栓从车辆上拆下

注
2 个螺栓，10 毫米，9 Nm

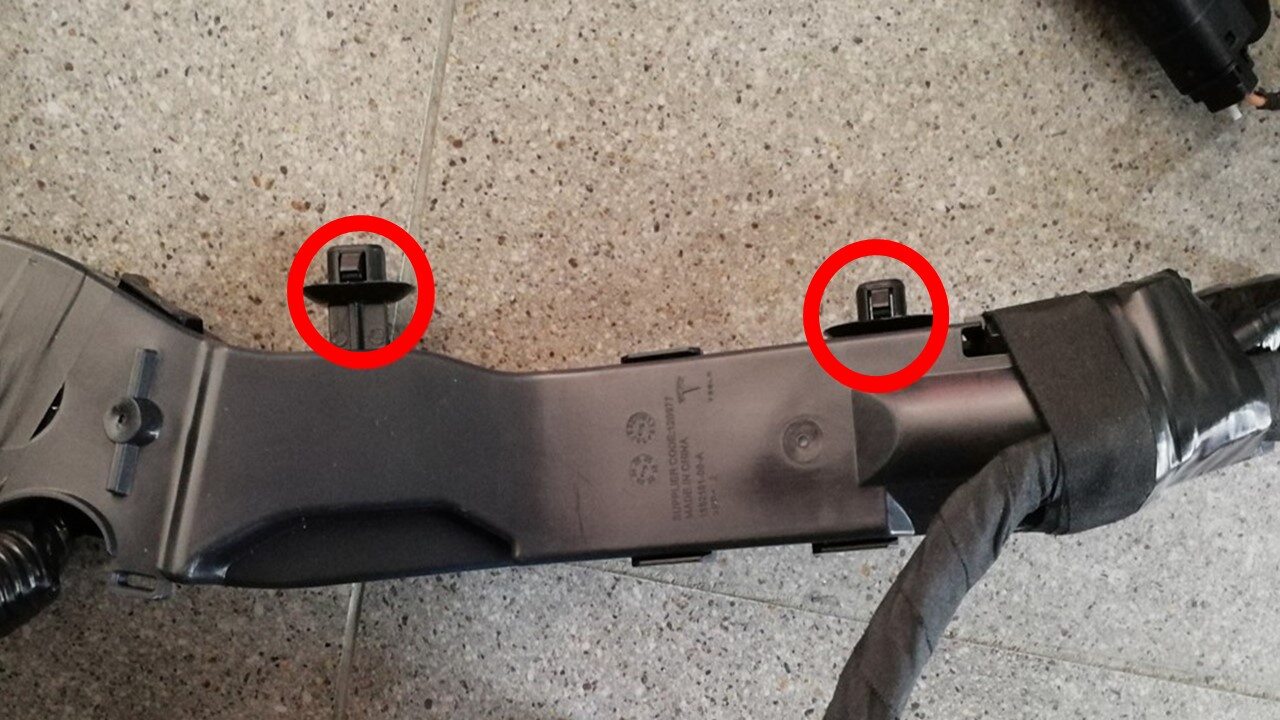

拆下左侧线束支架卡子，然后将支架从车辆上取下

注
2 个卡子

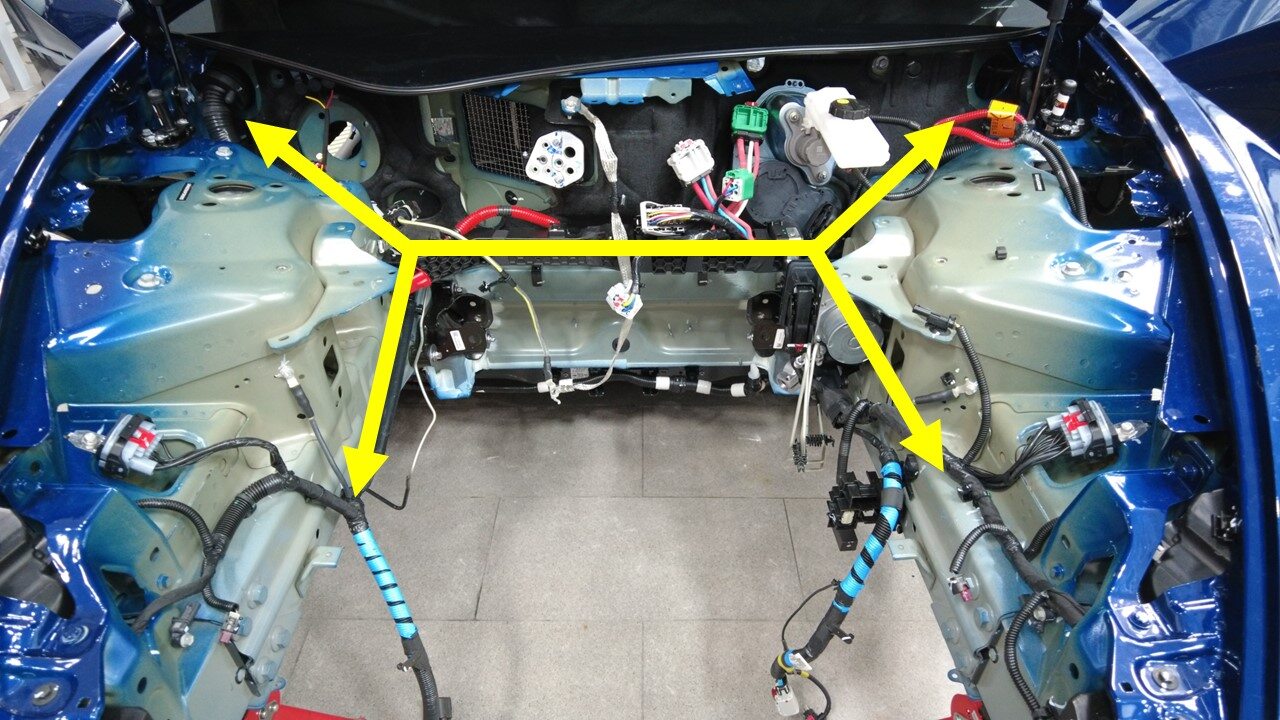

将前部线束的左侧从轮毂内衬排布到前备箱区域
将前部线束的左侧排布到前控制器区域
将前部线束的右侧从轮毂内衬排布到前备箱区域
将前部线束的右侧排布到前控制器区域

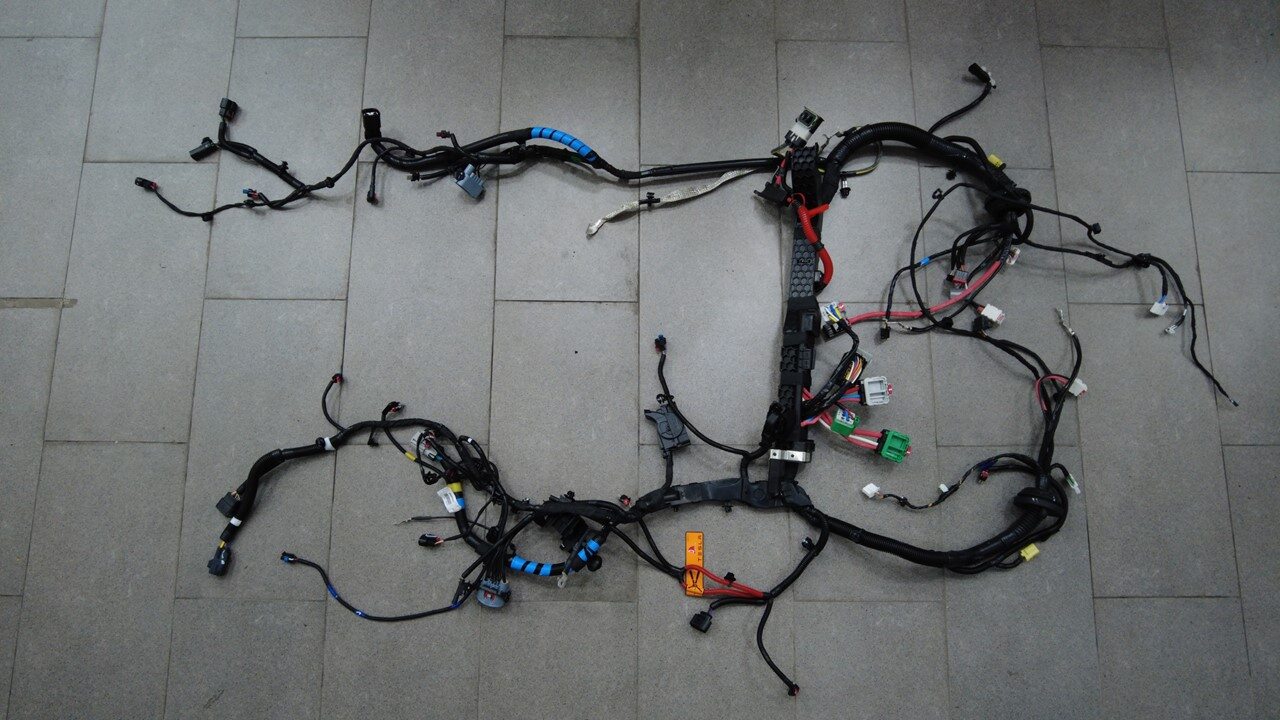

从车辆上拆下前部线束

安装

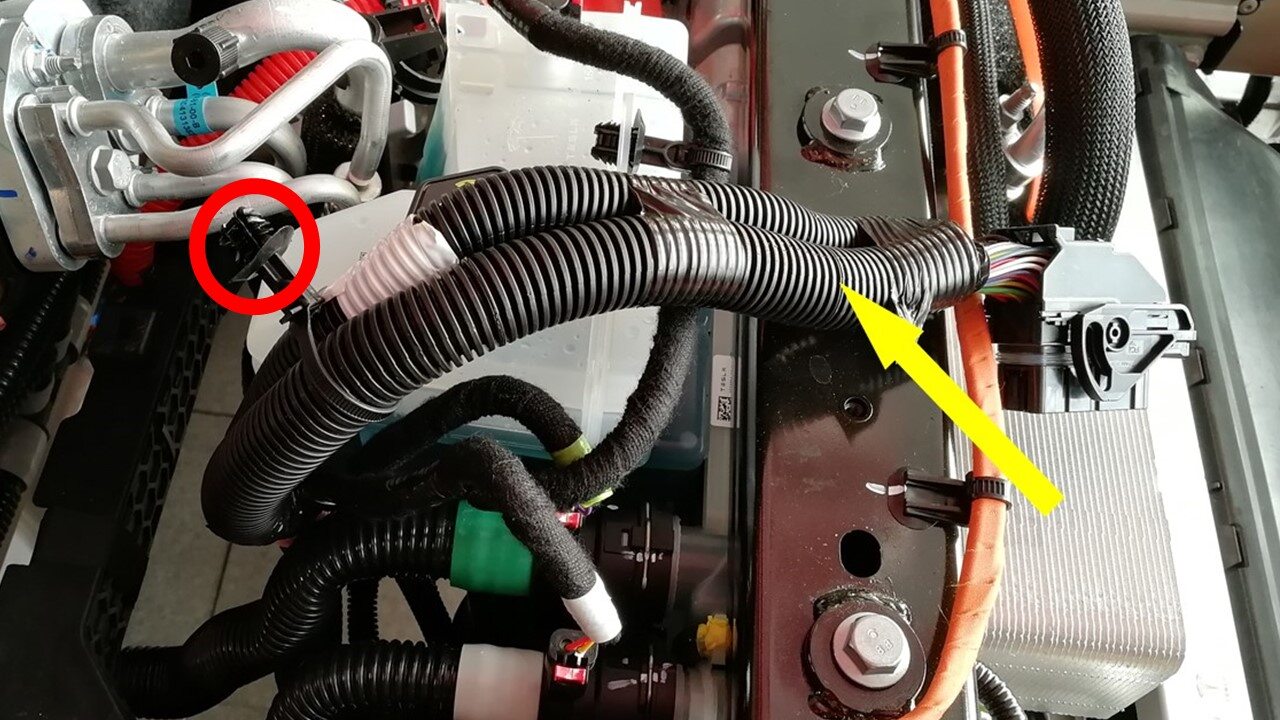

将前部线束放置到车辆上以便安装

注
务必将右侧分支排布到空调压缩机高压线束下方

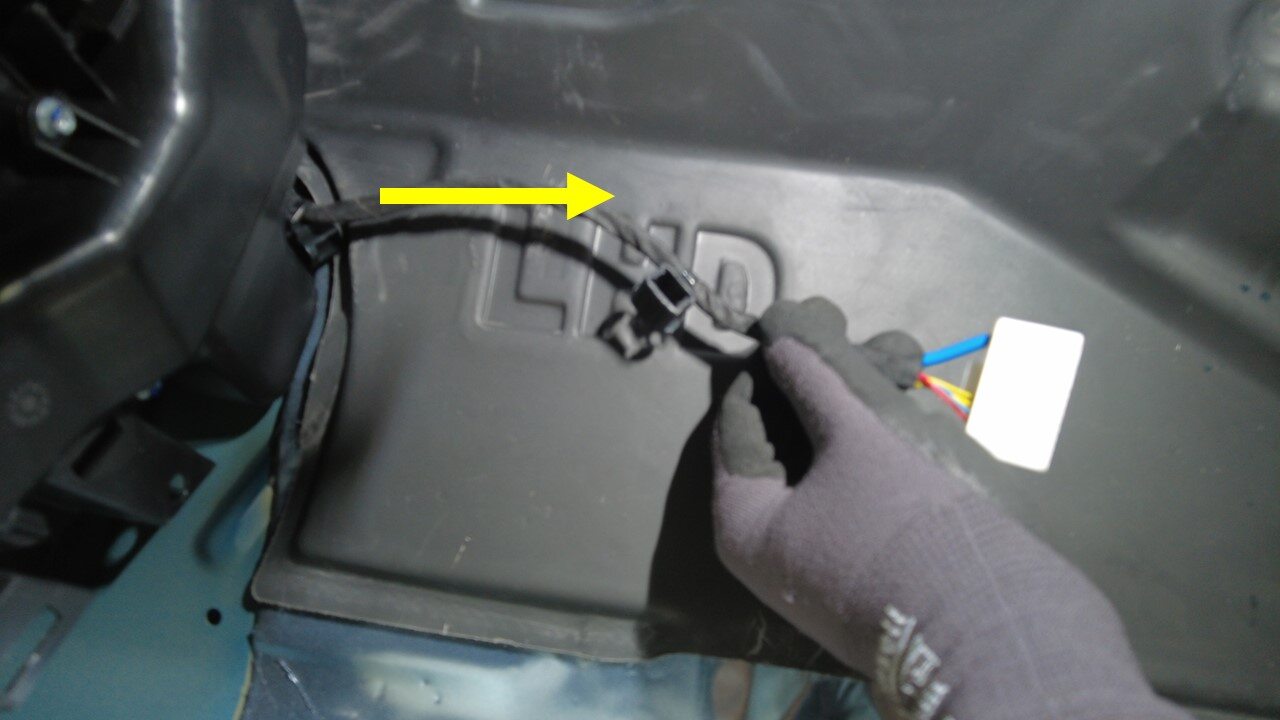

将左前线束推入驾驶舱，然后紧固索环。
将左前部线束从前备箱排布到左侧轮毂内衬区域
将左前部线束朝左前饰板区域排布

注
确保塑料外壳方向正确，夹子朝向车架纵梁；将线束向下送入饰板后面
将右前线束推入副驾舱，然后紧固索环。
将右前部线束从前备箱排布到右侧轮毂内衬区域
将右前部线束朝右前饰板区域排布
将左侧线束支架卡子紧固到车辆上

注
2 个卡子
将用于固定前部线束支架的螺栓安装到车辆上

注
2 个螺栓，10 毫米，9 Nm
紧固用于固定左侧减震塔后方线束的夹子

注
4 个夹子
连接制动液储液罐连接器

注
连接制动液储液罐连接器
将连接器连接到制动助力器总成上

注
1 个连接器；固定锁片
将线束连接器连接到制动助力器总成上

注
1 个连接器；固定锁片
连接液压控制单元

注
1 个连接器；轻轻向下推动连接器；接合锁片
紧固左前车架纵梁区域周围的前部线束夹

注
6 个夹子
将清洗器软管紧固到左前车架纵梁区域

注
1 个卡子
将转向机线束支架卡子紧固到车辆上

注
2 个卡子
安装将散热器出水软管固定到车辆右侧的卡子

注
1 个卡子
连接前驱动单元前副车架线束

注
1 个连接器；固定锁片
连接转向机总成

注
4 个连接器；固定锁片
安装空调压缩机接地带

注
1 个螺栓，T25，7 Nm
将前部线束夹紧固到前备箱加强支架上

注
3 个夹子

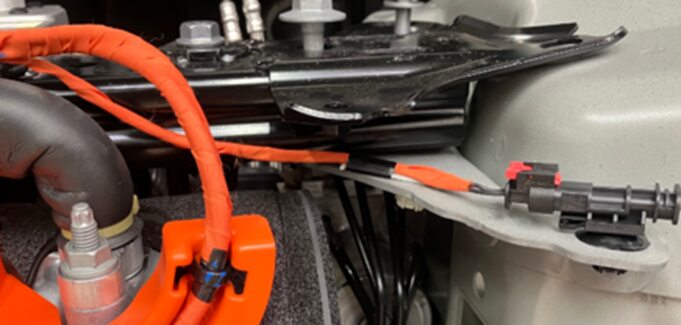

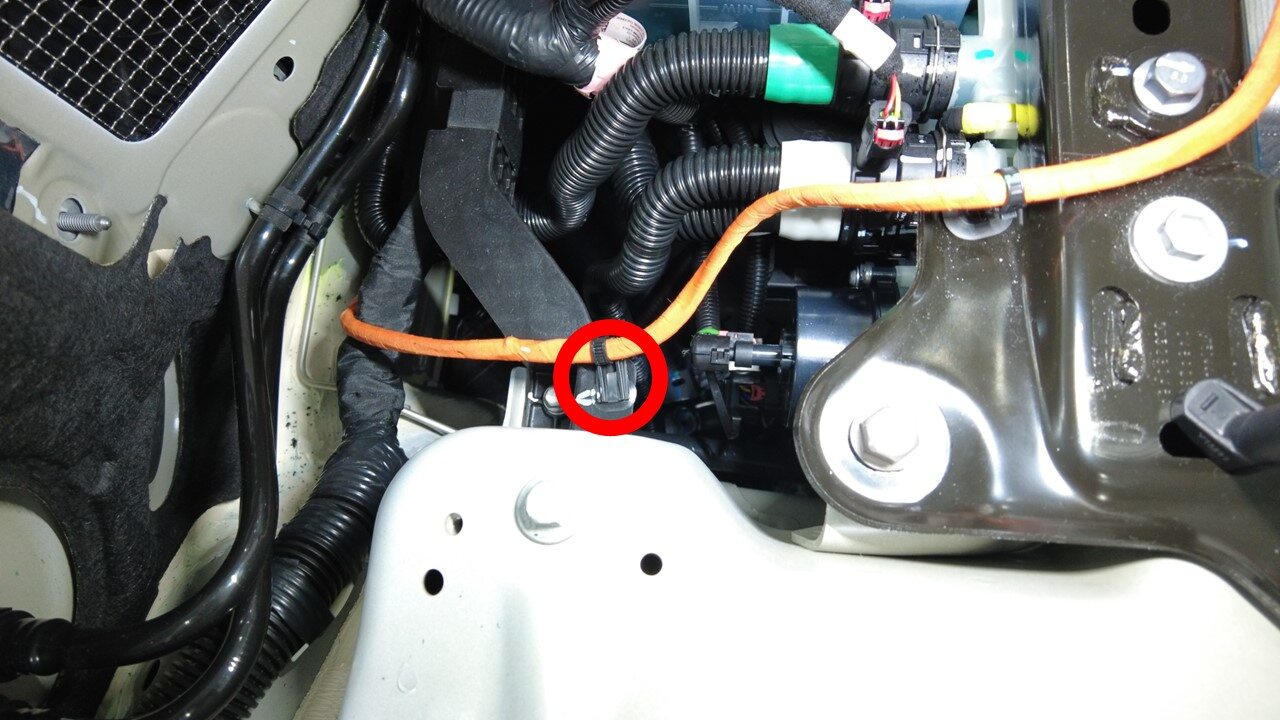

连接高压互锁回路 (HVIL) 连接器

注

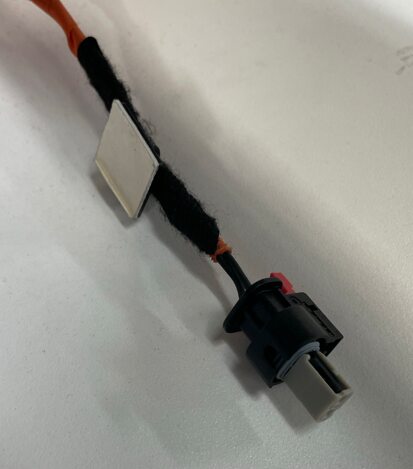

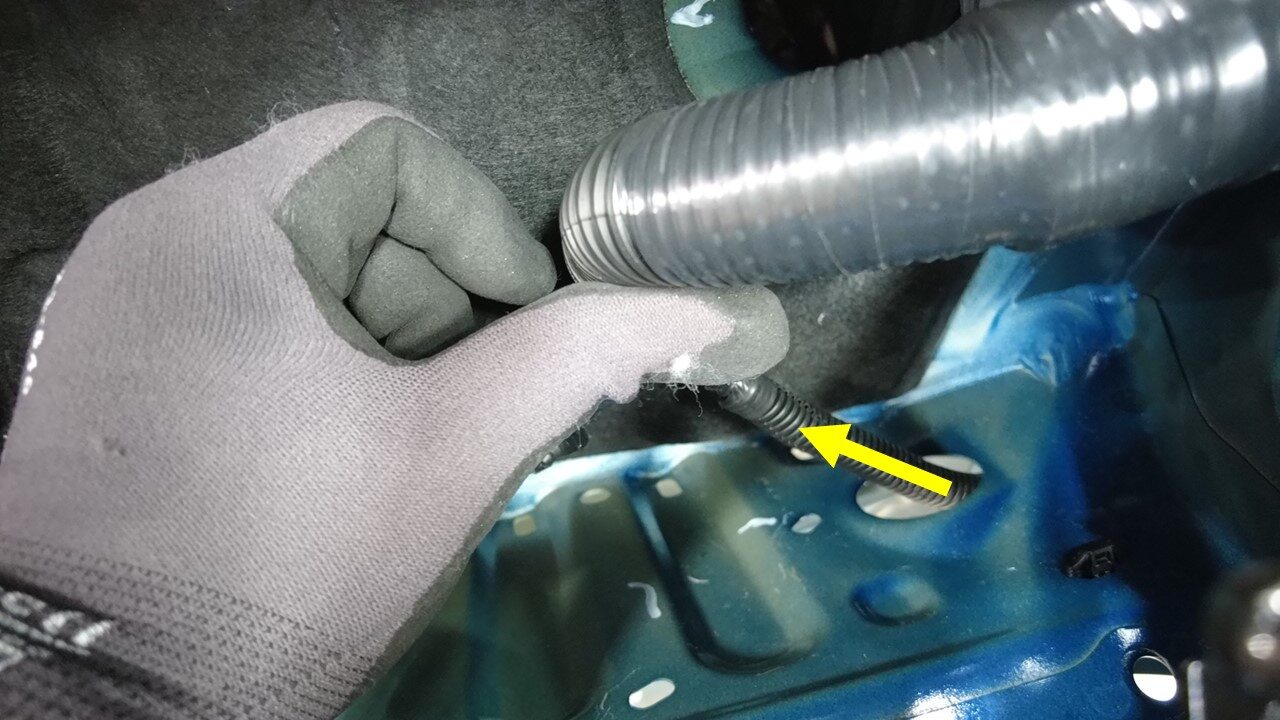

1 个锁定连接器，1 个树形头卡子/1 个粘性夹；接合锁片；清洁白车身支架区域并将线束粘性夹（如适用）固定到旧的 VIN 上；白车身上留孔的情况下，无需改造线束；将树形头卡子固定到白车身支架孔上即可
安装用于固定左前减震塔处前部线束接地端子的螺栓

注
1 个螺栓，10 毫米，8 Nm
安装用于固定左前线束测试接头的螺栓

注
1 个螺栓，10 毫米，8 Nm
连接左前加速传感器连接器

注
1 个连接器；固定锁片
连接左前照灯连接器

注
1 个连接器；固定锁片
将液位传感器线束紧固到清洗器储液罐上

注
4 个夹子
连接液位传感器连接器

注
1 个连接器
连接清洗器泵连接器

注
1 个连接器
安装右前车架纵梁区域周围的前部线束夹

注
2 个夹子
将前部线束连接器连接到左前支架线束

注
1 个连接器；固定锁片
将前部线束连接到冷却风扇模块

注
1 个连接器
连接左前轮毂转速传感器

注
1 个连接器；固定锁片
紧固左转向灯和摄像头线束的前部线束夹

注
1 个夹子
连接左转向灯和摄像头的前部线束连接器

注
2 个连接器；固定锁片
安装右前轮拱内衬。请参阅前轮拱内衬总成，左 ((拆卸和更换))。
安装右前轮毂。请参阅轮毂总成（拆卸和安装）。
固定右侧减震塔后方的线束夹

注
2 个夹子
连接挡风玻璃加热器

注
1 个连接器
将挡风玻璃线束加热器连接器卡子紧固到车身上

注
2 个卡子
将热力系统子线束夹紧固到前部线束支架上

注
1 个夹子
将空调压缩机线束夹紧固到前部线束支架上

注
1 个夹子
紧固右前车架纵梁区域周围的前部线束夹

注
4 个夹子
安装用于固定右前减震塔处前部线束接地端子的螺栓

注
1 个螺栓，10 毫米，8 Nm
安装将前部线束测试接头固定到右前车架纵梁区域周围的螺栓

注
1 个螺栓，10 毫米，8 Nm
连接右前加速传感器连接器

注
1 个连接器；固定锁片
连接右侧大灯连接器

注
1 个连接器；固定锁片
紧固右侧外部纵梁区域的前部线束夹

注
2 个夹子
将前部线束连接器连接到右前支架线束

注
1 个连接器；固定锁片
将前部线束连接器连接到前饰板线束上

注
1 个连接器；固定锁片
紧固将前部线束固定到前保险杠饰板线束连接器的夹子

注
1 个夹子
连接右前轮毂转速传感器

注
1 个连接器；固定锁片
紧固右前轮毂内衬区域后部侧转向灯和摄像头线束的前部线束夹

注
1 个夹子
连接右转向灯和摄像头的前部线束连接器

注
2 个连接器；固定锁片
安装左前轮拱内衬。请参阅前轮拱内衬总成，左 ((拆卸和更换))。
安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
在协助下，将车辆移下举升机。

警告
仅允许以极慢速度将车辆稳妥地推动一小段距离。
将前部线束紧固到左侧车身控制器上

注
2 个夹子
将前部线束白色连接器 X909 连接到左侧车身线束

注
1 个连接器
将 J6 前备箱连接器连接到左侧车身控制器

注
1 个连接器
将低压电源线缆连接到左侧车身控制器

注
1 个连接器；固定锁片
安装用于固定左侧 A 柱区域周围左前线束接地线的螺栓

注
1 个螺栓，10 毫米，8 Nm

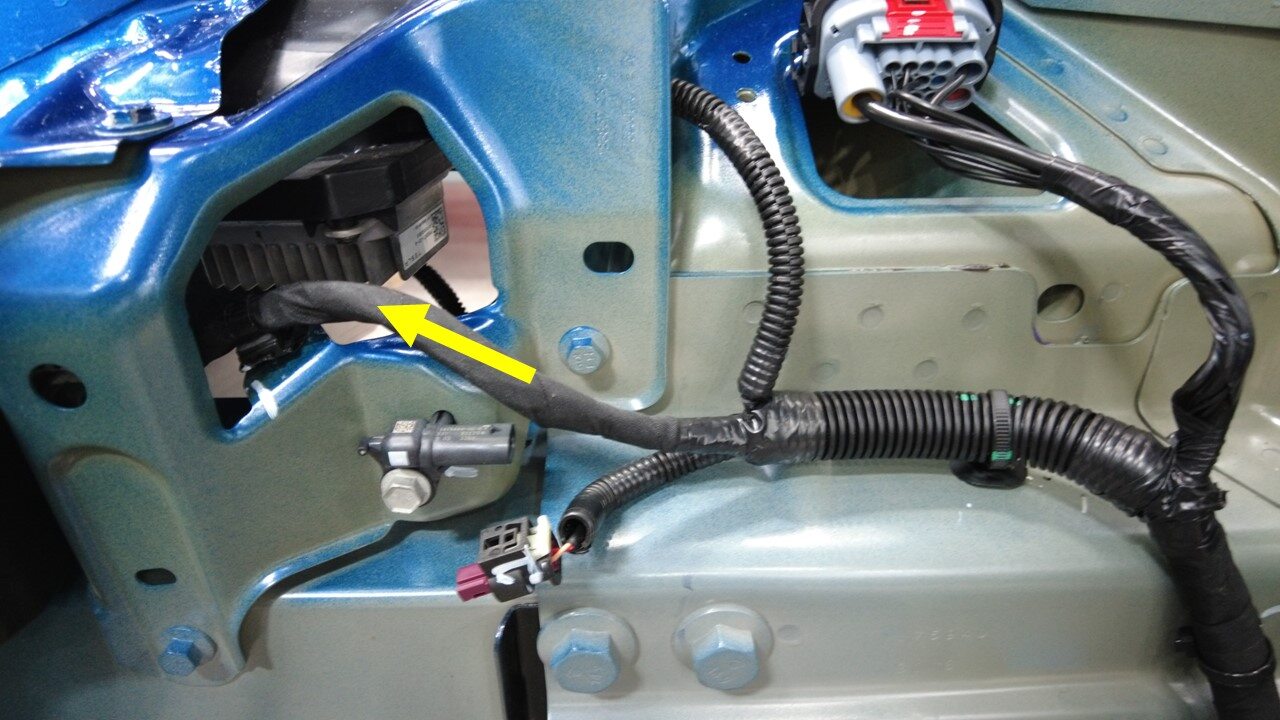

从左向右拉出左前线束
紧固制动踏板区域周围的左前线束夹

注
3 个夹子
紧固车载电脑左侧区域周围的左前线束夹

注
2 个夹子
将左前线束 X121 连接器连接到车载电脑上

注
1 个连接器

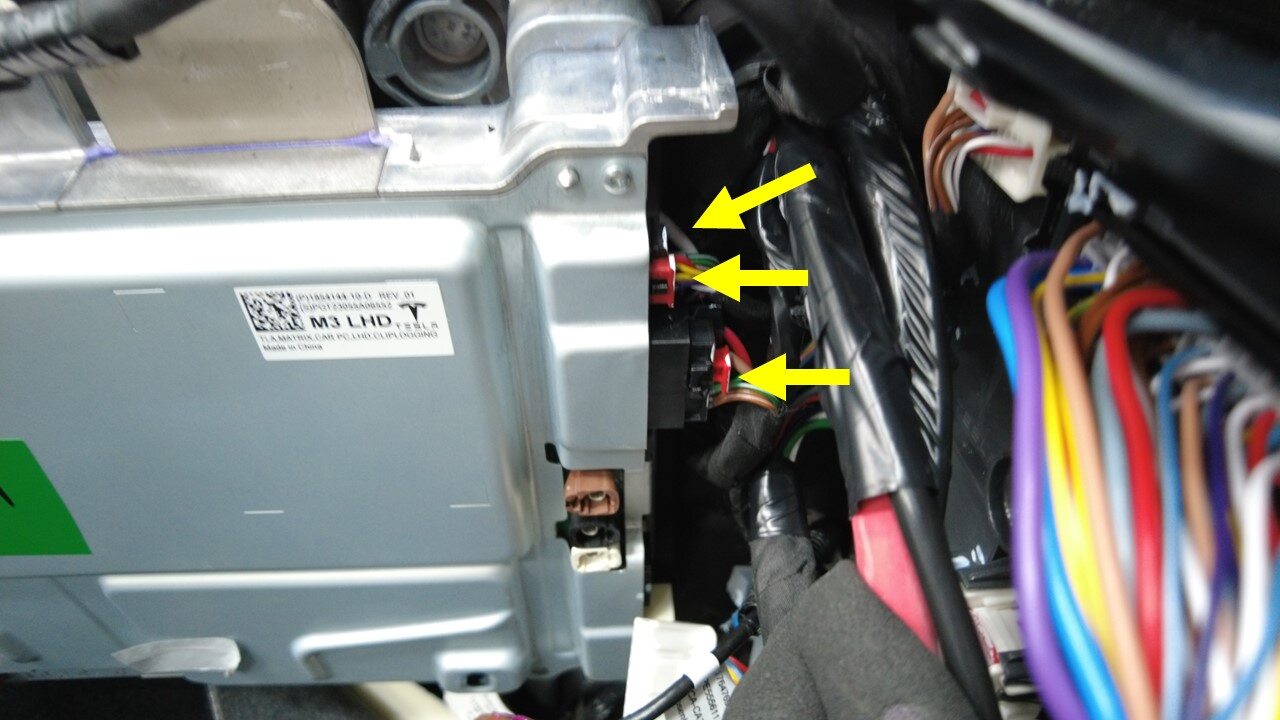

连接车载电脑右侧的右前线束连接器

注
3 个连接器；固定锁片
安装车载电脑顶部线束夹

注
2 个夹子
连接车载电脑左侧的右前线束连接器

注
1 个连接器
将 J6 连接器连接到右侧车身控制器

注
1 个连接器，J6
将 J1 连接器连接到右侧车身控制器

注
1 个连接器，1 个锁片
将连接器连接到右侧车身线束

注
1 个连接器
将直流-直流正极电缆夹固定到右侧车身线束

注
1 个夹子
将直流-直流正极电缆连接到右侧车身线束

注
1 个连接器
连接用于固定右侧 A 柱区域周围右前线束接地线的螺栓

注
1 个螺栓，10 毫米，8 Nm
安装中控台左侧面板处地毯。请参阅。副驾位空间地毯 - 主座舱地毯，左 ((拆卸和更换))
安装左侧和右侧 A 柱下饰板。请参阅A 柱下部总成，左 ((拆卸和更换))。
安装左右膝部气囊总成。请参阅膝部气囊，左 ((拆卸和更换))。
安装雨刮器模块。请参阅前雨刮模块 ((拆卸和更换))。
安装前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
连接 12V/低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
踩住制动踏板，在 UI 界面上选择停车，禁用电动驻车制动器 (EPB) 维护模式。
安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
