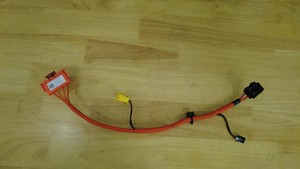

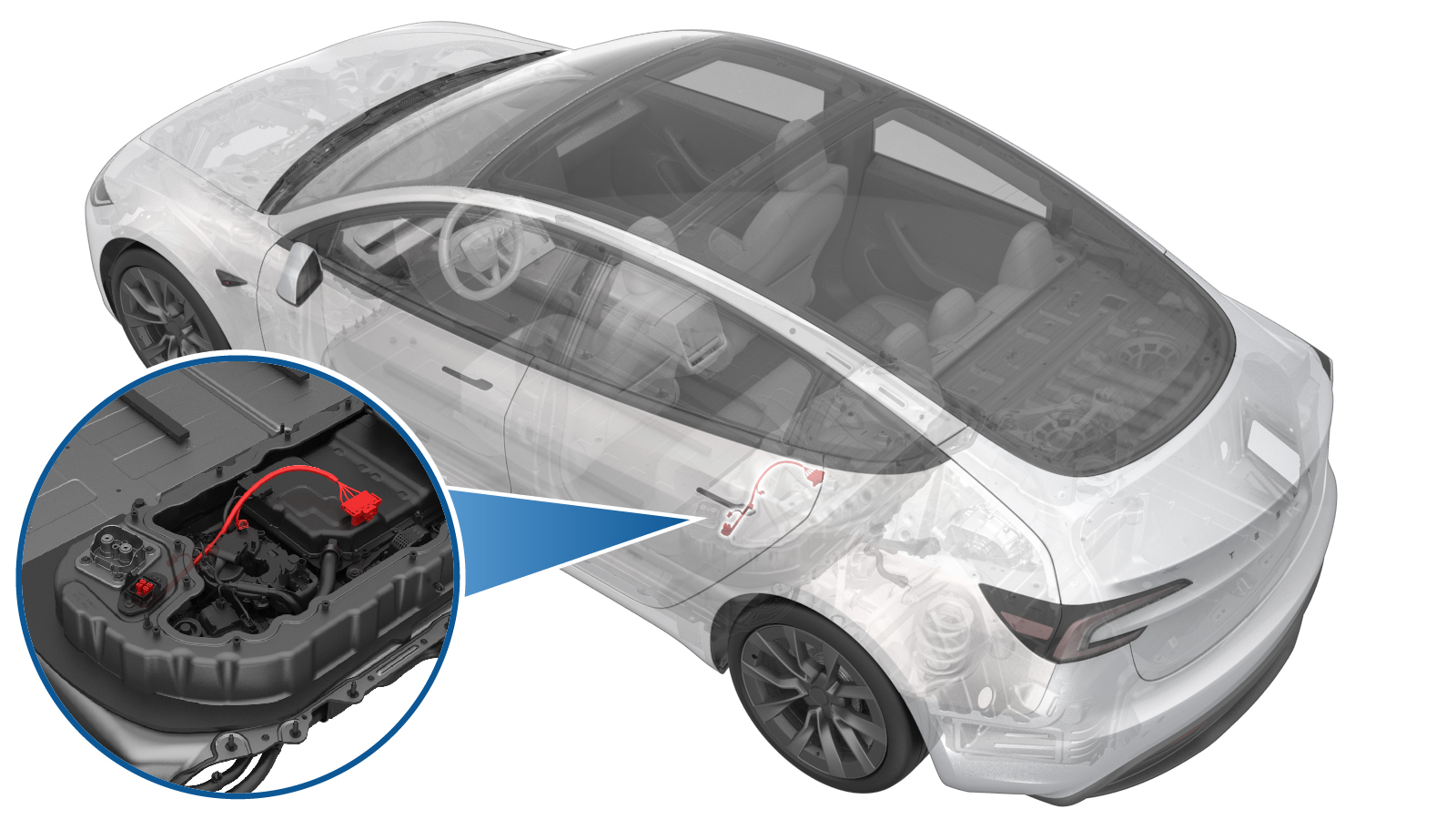

交流滤波器线束总成，4P，三相 ((拆卸和更换))
校正代码
1630010272
FRT
0.96
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
- 1057606-00-A 1/4 英寸 13 毫米高压绝缘方形钻头套筒
- 1131071-00-A 烟火断接开虚拟关，安全
- 1108272-00-B 变流器逻辑连接器盖，3DU
- 1076927-00-A 电阻计，微欧计，Hioki RM 3548
- 1076927-00-A 电阻计，微欧计，Hioki RM 3548
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将交流滤波器线束固定到高压电池仓的螺栓（2 个） |
 10 Nm (7.4 lbs-ft) |
|
更换 |
拆卸
-
拆卸高压电池仓盖板。请参阅高压电池仓盖总成 ((拆卸和更换))。
警告执行本程序其余部分的操作时，必须全程佩戴高压绝缘手套和皮革手套保护罩。除非另有说明，否则请勿脱下手套或保护罩。
- 拆卸烟火电池断接开关。请参阅电池烟火断开装置 ((拆卸和更换))。
-

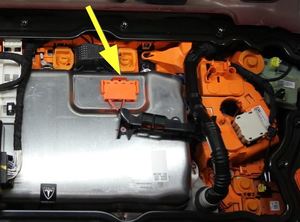

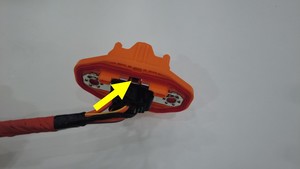

松开锁片，然后断开交流滤波器线束连接器。
注上拉锁片以将其松开。使用塑料饰板工具辅助抬起连接器。
-

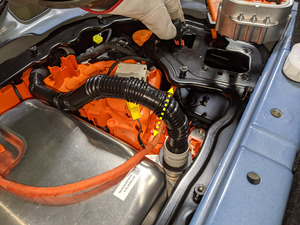

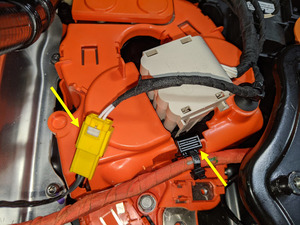

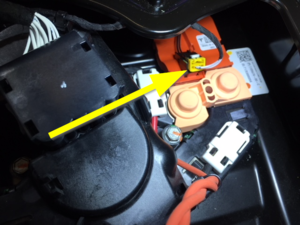

松开将交流滤波器线束固定到托盘上的夹子，然后断开快充触点开关连接器。
-
从直流输入总成上断开电气线束。
-

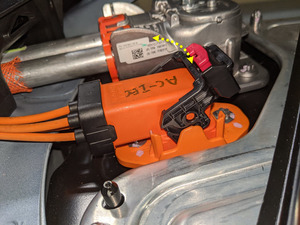

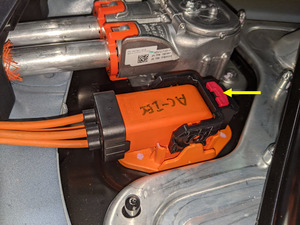

从高压电池仓高压接头上断开交流滤波器输入线束。
注松开红色锁片，向上旋转控制臂以松开线束。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-

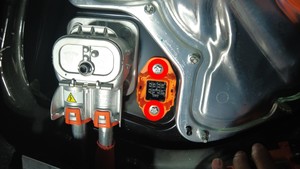

拆卸并弃置将交流滤波器线束固定到高压电池仓的螺栓（2 个）。
提示： 推荐使用以下工具：
- 外梅花 5 角套筒 E10
- 绝缘工具：
- 棘轮/扭矩扳手
-

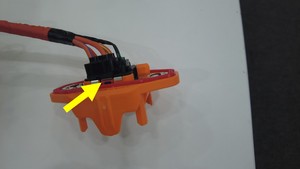

松开将交流滤波器线束固定到接头的锁片（2 个）。
注抬起连接器，以便接触锁片并将其松开。
-

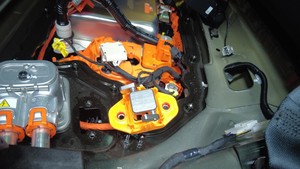

将高压电池交流滤波器线束从高压电池仓上拆下。
注将线束滑入高压电池仓。
安装
-
将高压电池交流滤波器线束放置在高压电池仓上。
-
安装将交流滤波器线束固定到接头的锁片（2 个）。
注检查接头密封件，确认是否损坏；视需要更换密封件。
-
安装新的螺栓（2 个），将交流滤波器线束固定到高压电池仓上，紧固螺栓，然后使用油性记号笔在螺栓上做下标记。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 外梅花 5 角套筒 E10
- 绝缘工具：
- 棘轮/扭矩扳手
-
将交流滤波器输入线束连接到高压接头上。
注向下旋转控制臂以紧固锁片。
-
将电气线束连接到直流输入总成上。
-
连接快充触点开关连接器，然后安装将交流滤波器线束固定到托盘的夹子。
-
连接交流滤波器线束连接器，然后接合红色锁片。
注确保连接器完全就位。
- 测量烟火电池断接开关安装点间的电压，然后安装烟火电池断接开关。请参阅电池烟火断开装置 ((拆卸和更换))。
-
安装高压电池仓盖板。请参阅高压电池仓盖总成 ((拆卸和更换))。
注安装高压电池仓盖板前，检查高压电池仓盖板密封件，确认无可视损坏。如果密封件已破损和/或出现分层现象，请更换高压电池仓盖板。
