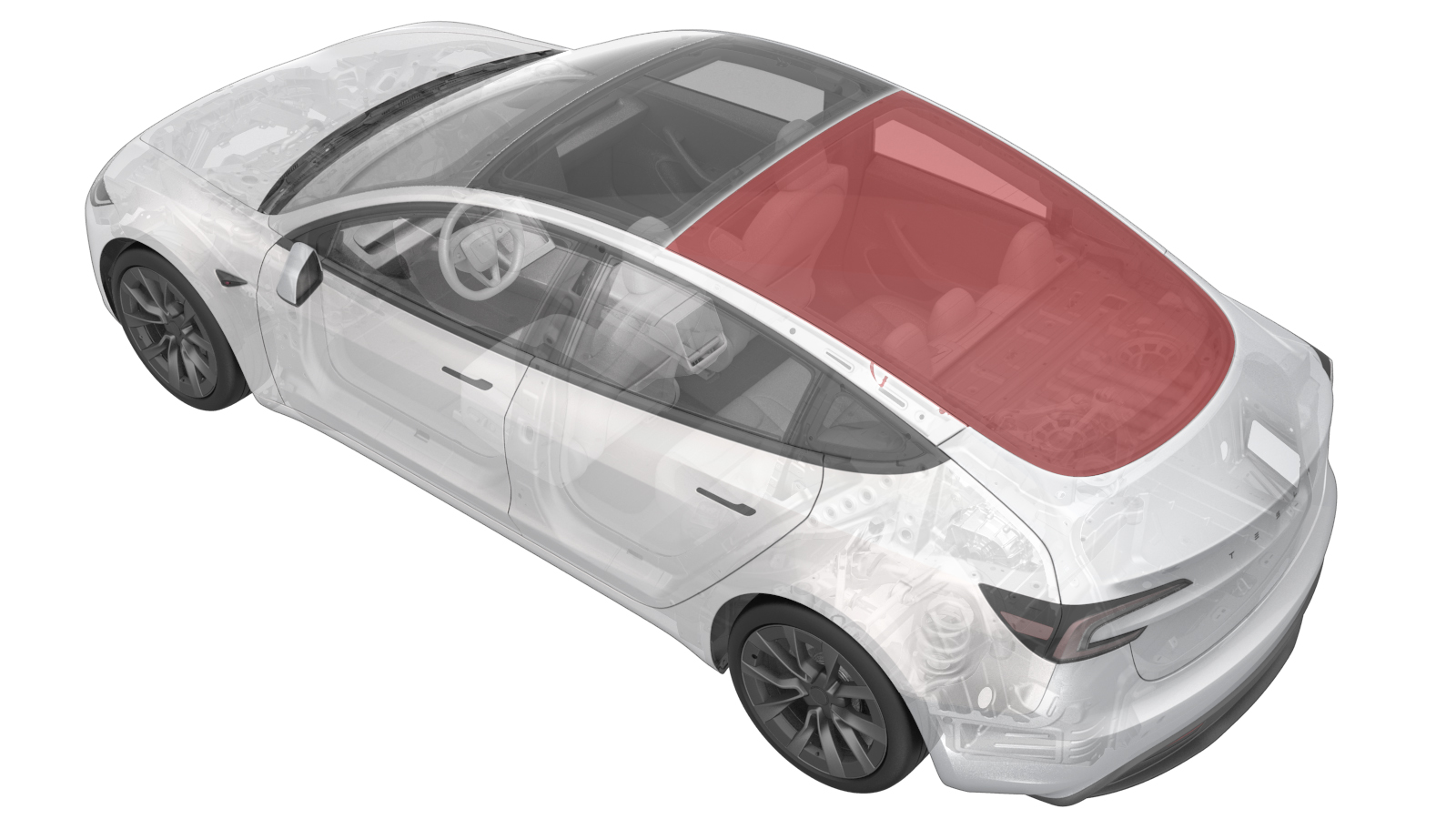

后挡风玻璃 ((拆卸和更换))
校正代码
1020030042
FRT
1.44
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
执行此程序时，穿戴适当的个人防护装备 (PPE)，包括防割手套和护目镜。
- 便携式工作台
- 可伸缩刀片刀具
- 双吸盘把手
- 间隙与齐平度工具
- 填缝枪和胶枪
- 1571168-00-A WRD Spider 3 玻璃拆卸套件
- 1126456-00-A 电动钻头
拆卸
-
打开所有车门，降下车窗。
注锁定后车门，防止意外锁闭。
- 将前排两个座椅移至最前端。
- 拆卸左侧纵梁饰板。请参阅边梁总成，左 ((拆卸和更换))。
- 拆卸左侧侧部承梁。请参阅第二排肘板 - 左 ((拆卸和更换))。
-
拆卸左侧 C 柱饰板。请参阅C 柱总成，左 ((拆卸和更换))。
注无需拆下将左侧安全带锚固紧固到车身的螺栓。
-

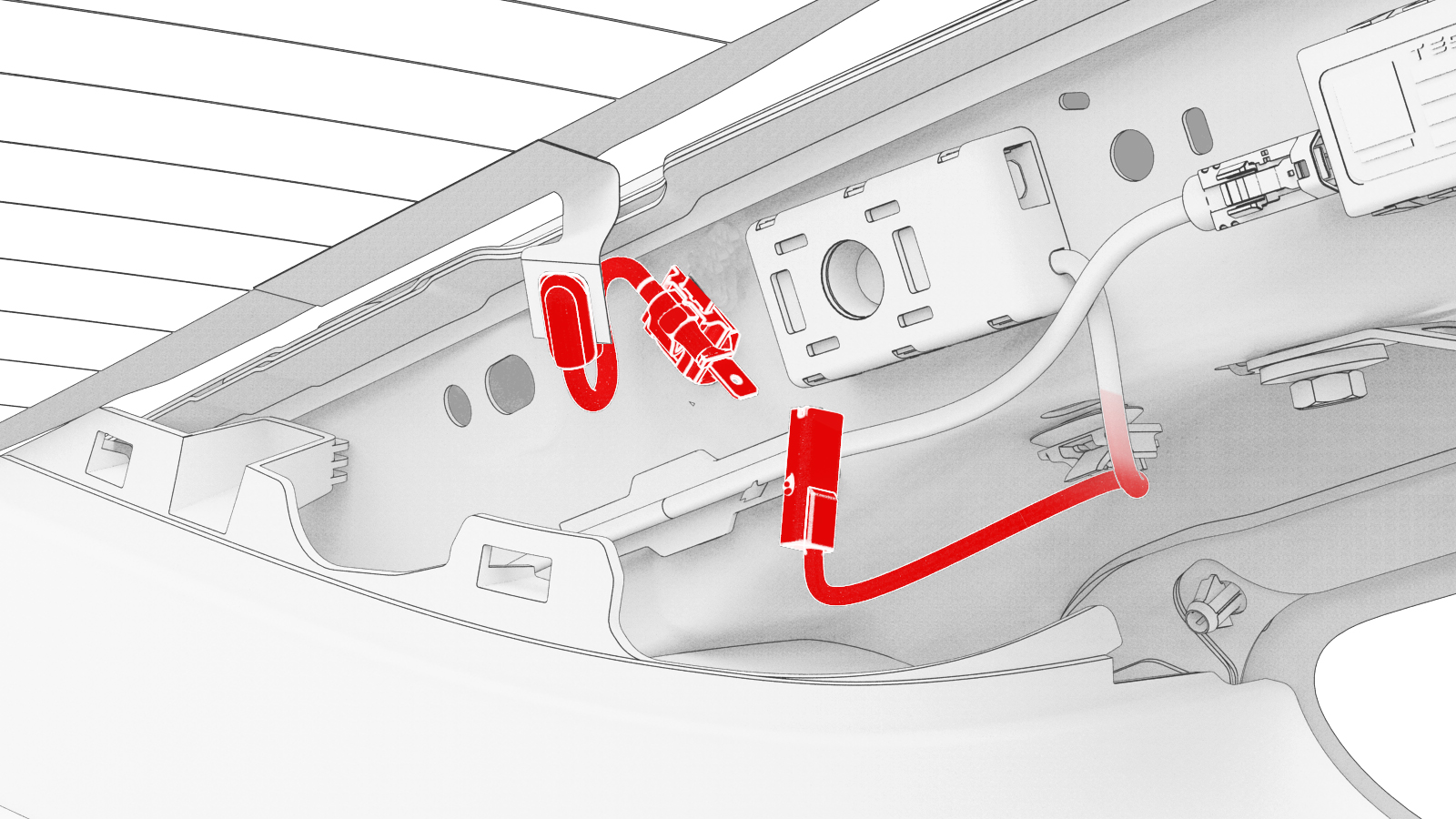

断开左侧天线滤波器线束连接器。
-
松开将左侧背光灯线束固定到车身的卡子。
- 重复第3步至第7步，完成车辆右侧相关操作。
- 拆卸杂物盘饰板。请参阅行李箱托盘，高级 ((拆卸和更换))。
- 打开后备箱。
- 在左右车顶柱外侧粘贴遮蔽胶带，以防涂漆损坏。
- 将穿线器工具从车辆内部穿过背光灯玻璃底部的粘合剂涂层。
- 将尼龙绳的一端插入穿线器的孔中，然后将其拉入车辆内部。
- 使用异丙醇清 (IPA) 洁背光灯玻璃顶。
- 将 Python 吸盘总成放在背光灯玻璃的中心位置。
- 在尼龙绳的末端打一个单套结，将结环插入 Python 吸盘总成上的锚固锁片中。
- 将滑轨装置安装到背光灯玻璃上。
-
围绕背光灯玻璃的滑轨装置，将尼龙绳从吸盘总成中向外拉。
注转动 Python 吸盘总成把手，直至尼龙绳绷紧。
- 从车辆外部，将尼龙绳置于背光灯玻璃周围。
- 再次将穿线器穿过背光灯玻璃的粘合剂涂层。
- 将尼龙绳拉入车辆内部的背光灯玻璃中。
- 在尼龙绳的松弛端打一个止索结，然后插入 Python 吸盘总成上的凹槽中。
-
转动 Python 吸盘总成上的把手杆，卷起尼龙绳，进而切开将背光灯玻璃固定到车身的聚氨酯。以逆时针方向从背光灯玻璃顶部上方，切割至左侧 C 柱底部。以顺时针方向返回至起始点，然后经过背光灯玻璃底部切割至左侧 C 柱底部。
警告应小心谨慎处理顶篷区域。
- 从背光灯玻璃上拆下 Equalizer Python。
- 从穿线器上取下线缆，并从聚氨酯上移走工具。
- 将吸盘放置在背光灯玻璃的左右两侧。
-

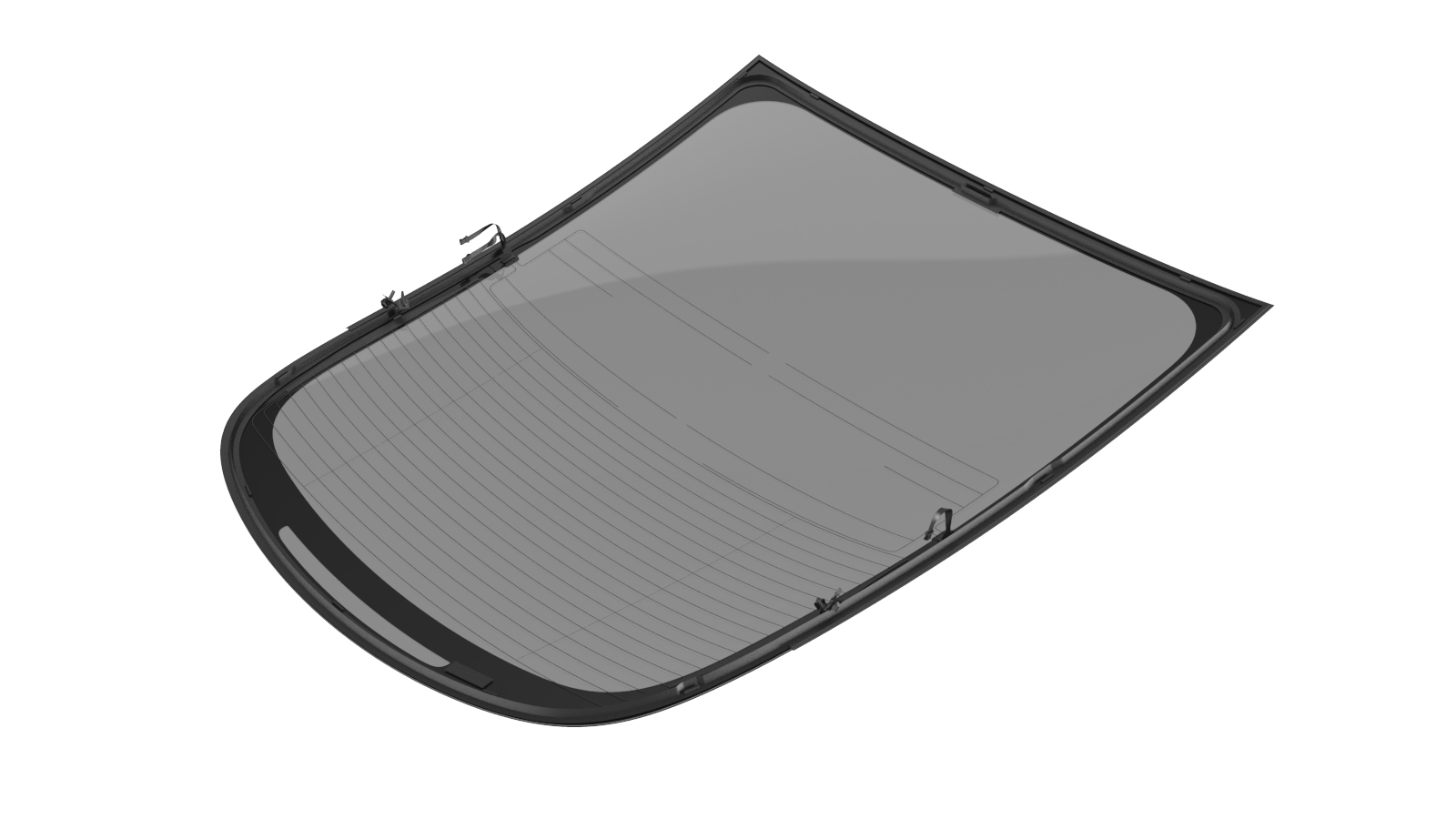

在协助下，从车上拆下背光灯玻璃。
- 使用剃须刀片，仔细清理车身上的旧聚氨酯。
- 使用异丙醇 (IPA) 湿巾清理聚氨酯痕迹。
安装
- 将吸盘放置在新背光灯玻璃的左右两侧。
- 在协助下，将背光灯玻璃放置在车辆上进行快速适配，标记网片需要调整的位置。
-
按需调整网片。
- 在协助下，拆下背光灯玻璃，放置在台架上。
- 使用异丙醇 (IPA) 湿巾擦拭车上的聚氨酯路径。待表面风干之后，再继续进行下一步骤。
-
涂抹聚氨酯底漆：
- 在车辆上沿着聚氨酯路径以及在拆卸背光灯玻璃期间受损区域涂抹聚氨酯底漆。
- 沿着聚氨酯路径为背光灯玻璃涂抹聚氨酯底漆。
注至少等待底漆风干 2 分钟，再继续下一步骤。 -
沿着原始路径在车身上涂抹聚氨酯。
注确保聚氨酯涂层的三角交叉部分宽约 8 毫米，高约 13 毫米。
- 在协助下，将背光灯玻璃安装到车辆上。
- 先检查背光灯玻璃与车身之间的间隙和齐平度，然后再将背光灯玻璃放置到位。
- 将背光灯玻璃放置到位，检查间隙与齐平度，按需进行调整。
- 揭下左右 A 柱外侧的遮蔽胶带。
- 关闭后备箱。
- 将吸盘从背光灯玻璃上拆下。
- 使用异丙醇 (IPA) 清除玻璃和车身上的碎屑和可见聚氨酯，然后等待清洁表面风干。
-
聚氨酯凝固期间，使用遮蔽胶带将背光灯玻璃固定到车身。
注有关聚氨酯固化时间，请遵循聚氨酯制造商的建议。
- 安装杂物盘饰板。请参阅行李箱托盘，高级 ((拆卸和更换))。
-

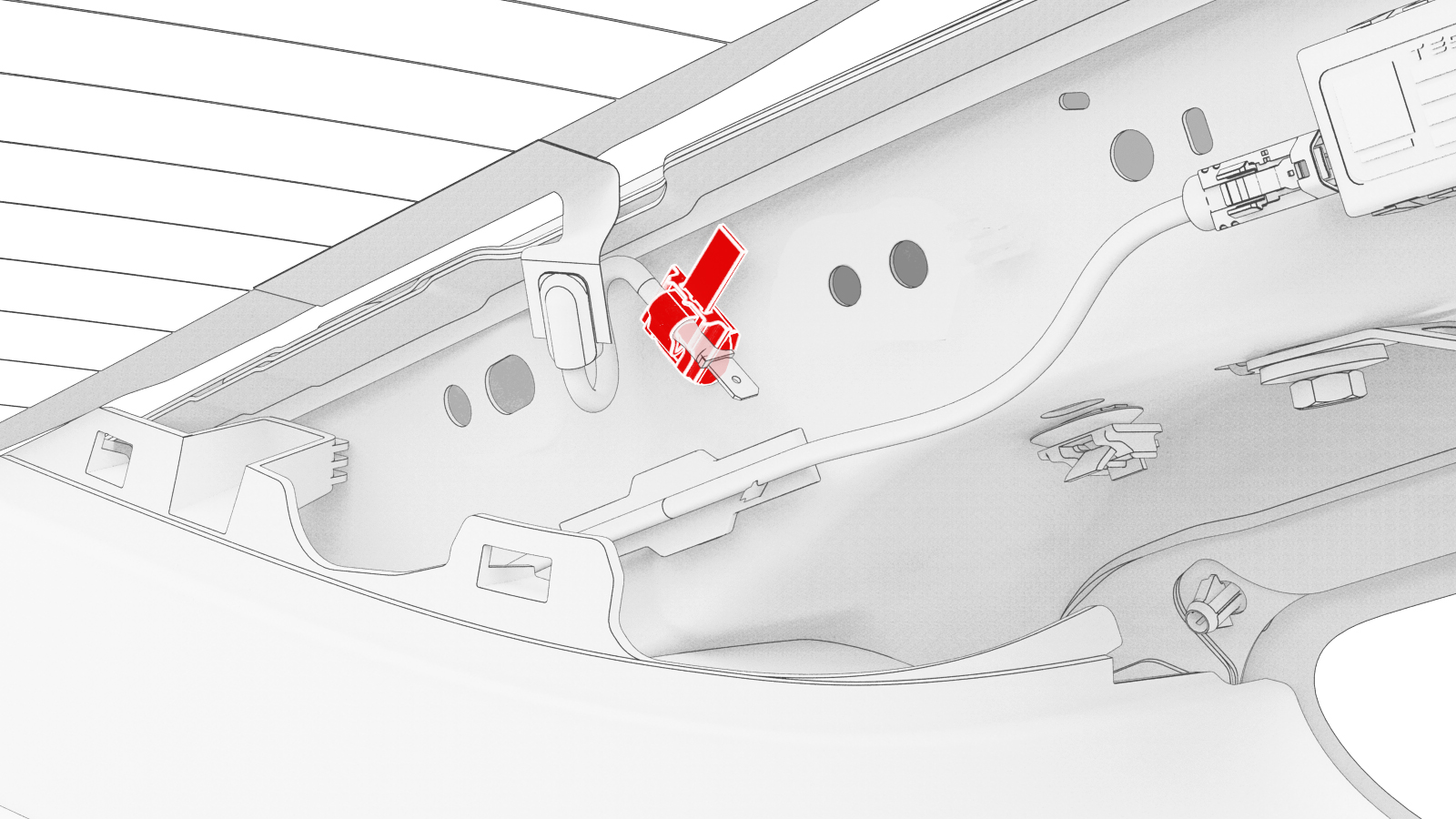

紧固将左侧背光灯线束固定到车身的卡子。
-
连接左侧天线滤波器线束连接器。
-
安装左侧 C 柱饰板。请参阅C 柱总成，左 ((拆卸和更换))。
注无需安装将左侧安全带锚固紧固到车身的螺栓。
- 安装左侧侧部承梁。请参阅第二排肘板 - 左 ((拆卸和更换))。
- 安装左侧纵梁饰板。请参阅边梁总成，左 ((拆卸和更换))。
- 重复第17步至第21步，完成车辆右侧相关操作。
- 将前排两个座椅移回原位。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
-
在 Toolbox 中，点击Actions选项卡，在搜索字段中输入 "VCRIGHT"，点击TEST-RESET_VCRIGHTvia Toolbox: (link)via Service Mode Plus:
- Low Voltage ➜ Power Distribution ➜ Reset VCRIGHT
- Mid Voltage ➜ Power Distribution ➜ Reset VCRIGHT
- 断开笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
- 升起所有车窗，关闭所有车门。
-
待聚氨酯凝固后，揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
