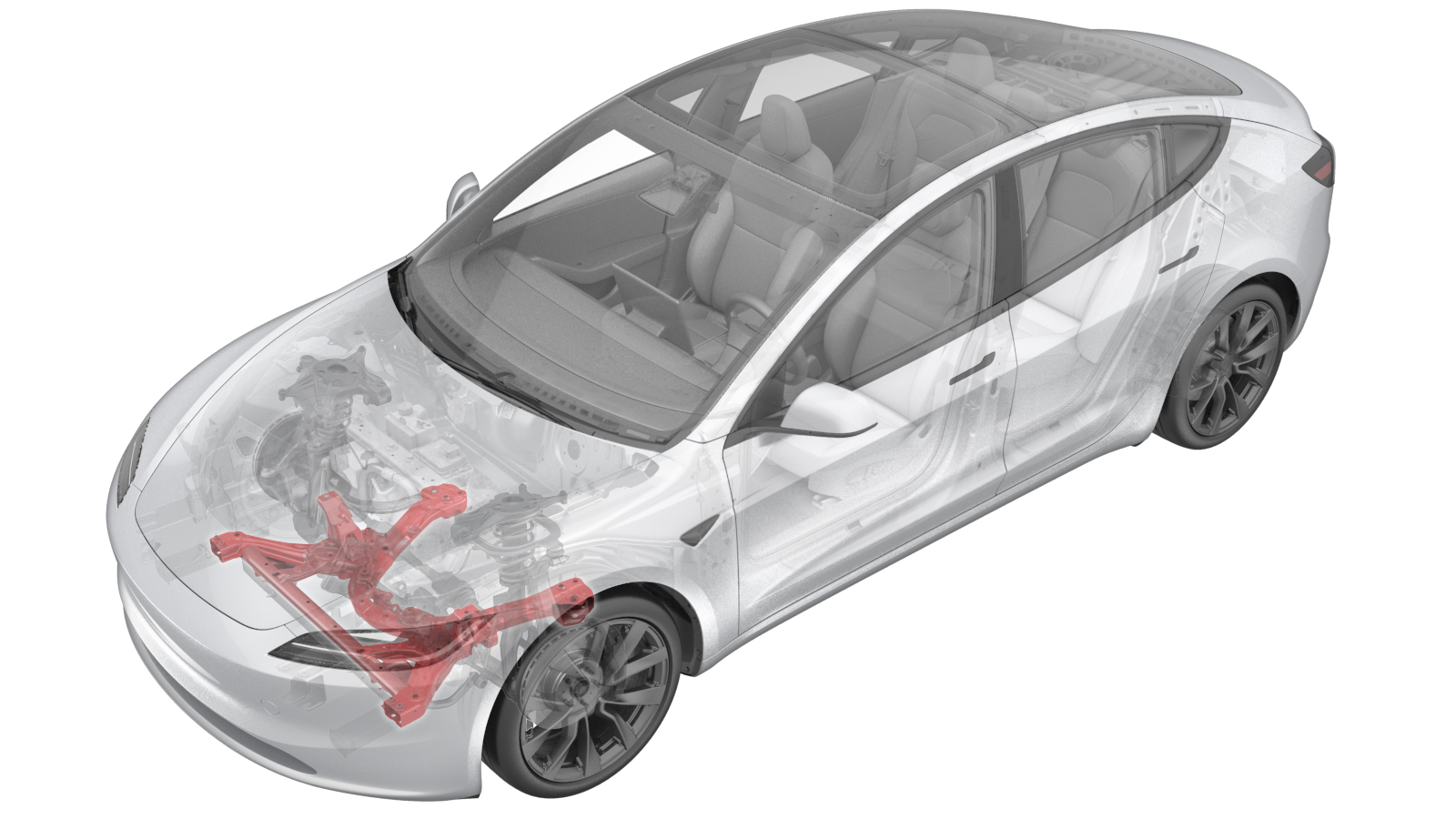

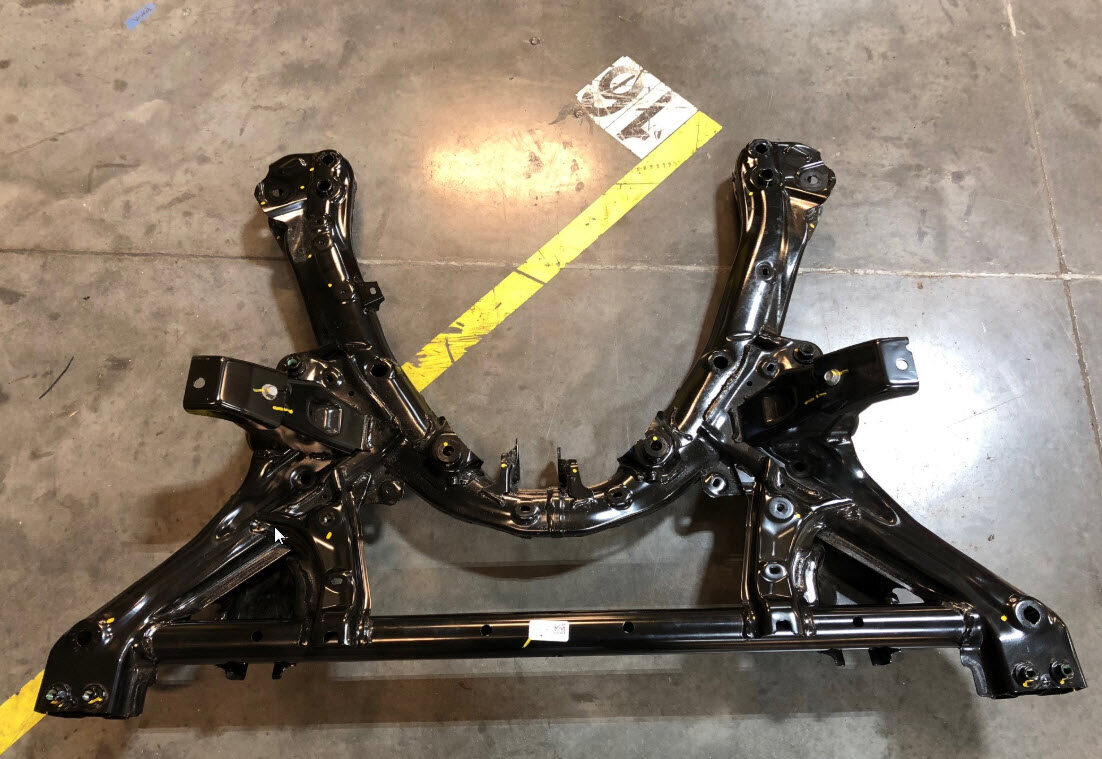

前副车架总成 ((拆卸和更换))
校正代码
3001010012
FRT
1.74
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 4 月 17 日：将前饰板至车辆扭矩规格从 4 Nm 更新至 2.5 Nm。
- 2024 年 4 月 11 日：更新了前下方横向连杆至副车架的扭矩规格。
拆卸
- 将车辆置于双柱举升机上。
- 打开左前车门，降下左前车窗。
-
拆卸左右车轮盖。

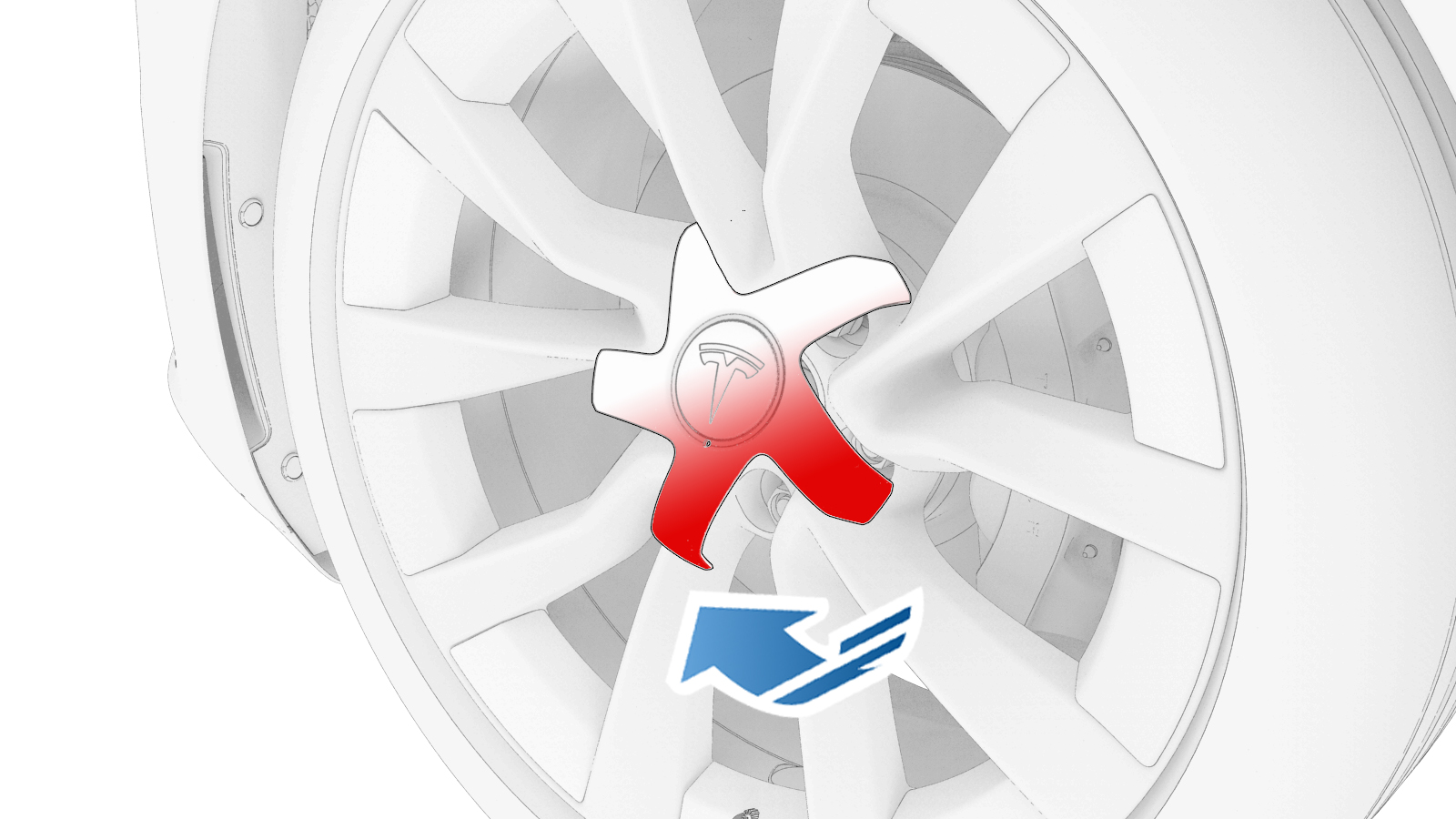

注拉动车轮盖上 2 个相邻卡爪的内侧，以将车轮盖从车辆上拆下。
图 1. 左侧如图所示，右侧类似
- 拆卸前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
- 断开低压电源。请参阅低压电池 - 锂离子（断开和连接） (Modify)。
-

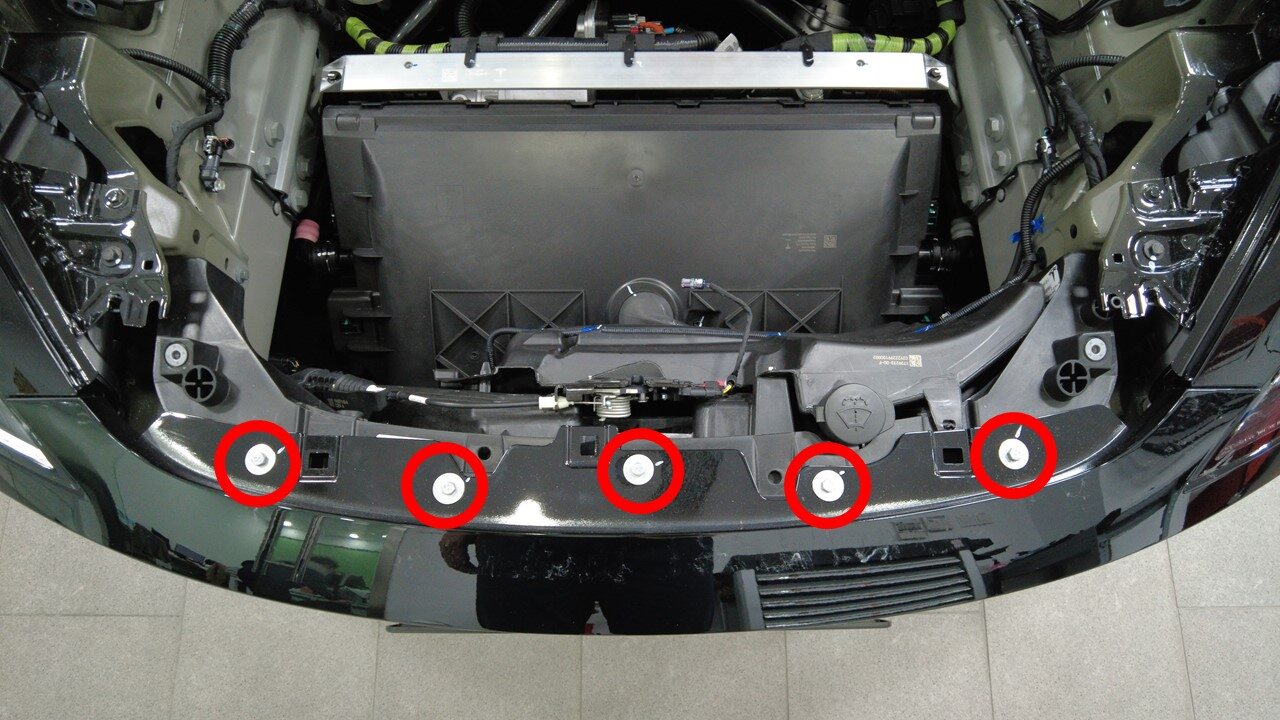

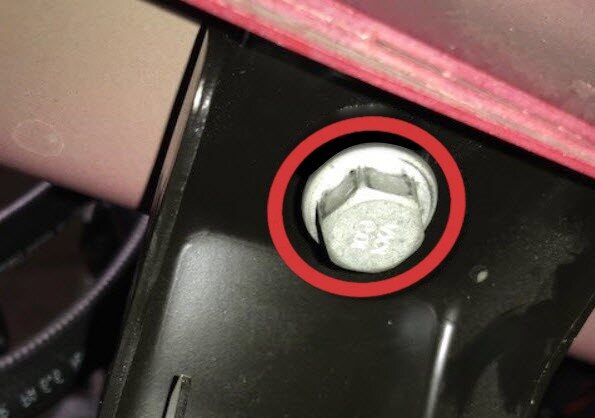

拆卸将前饰板上部固定到车辆的紧固件
注5 个螺栓，10 毫米，2.5 Nm
-

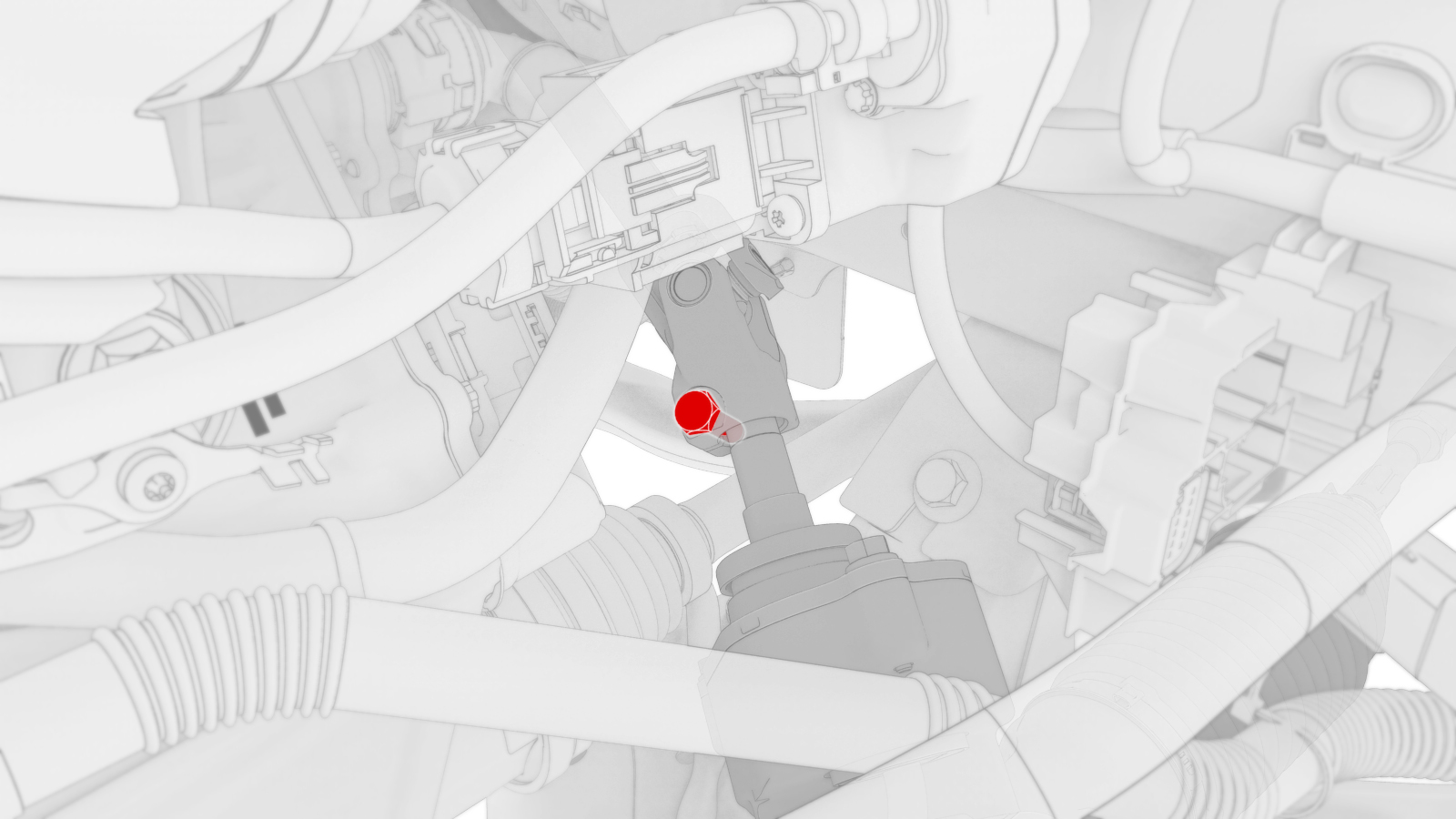

拆卸将转向机构总成固定到电动转向柱的螺栓
注1 个螺栓，13 毫米，18 Nm
-
向上滑动电动转向柱，将其从转向机总成上拆下
注分离时，可能需要扭动或使用无弹力锤进行辅助
-

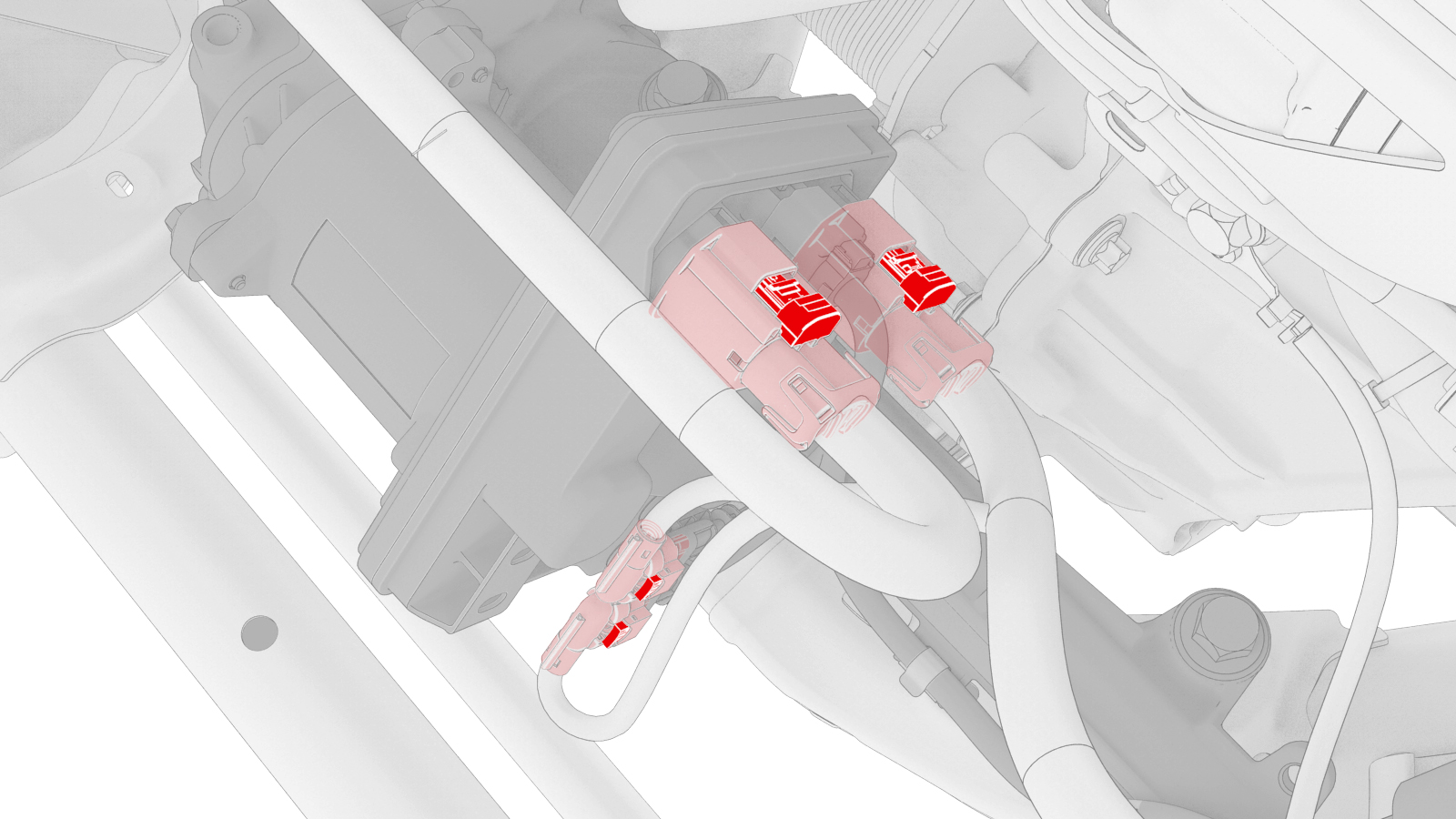

断开转向机总成连接器
注4 个连接器
- 拆卸左前和右前轮毂。请参阅轮毂总成（拆卸和安装）。
-

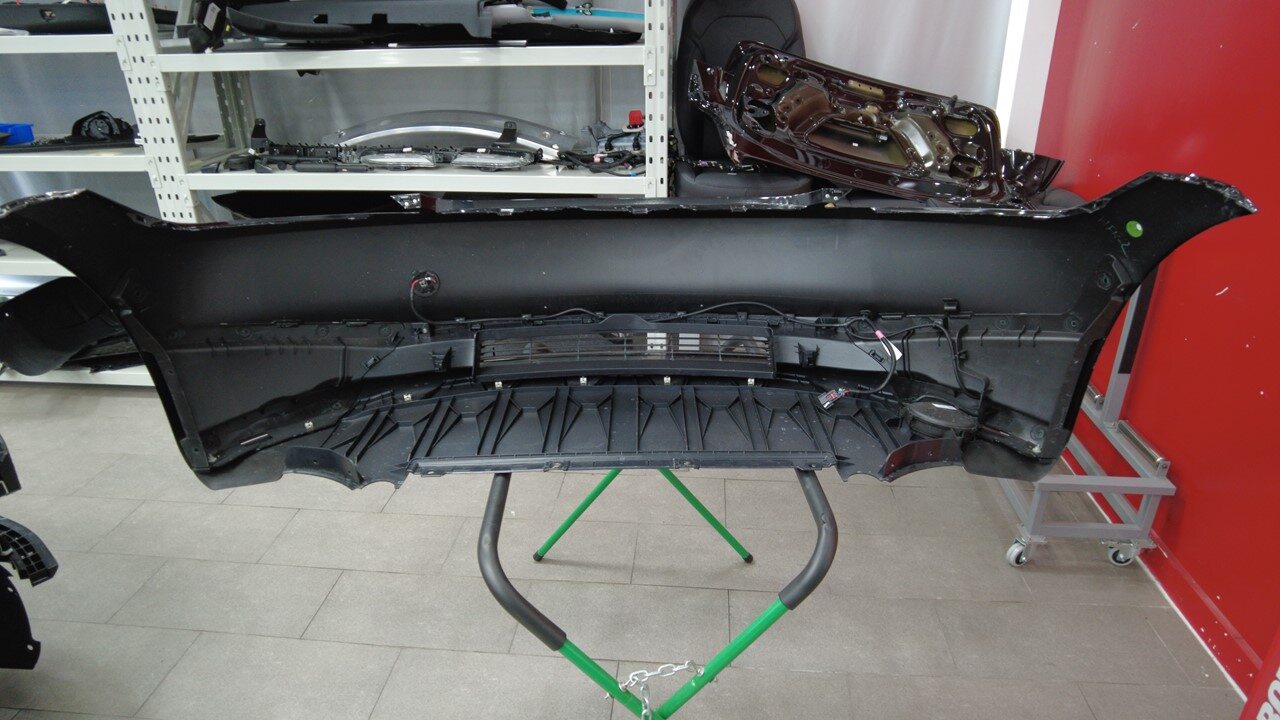

拆卸前饰板。请参阅前保险杠饰板总成 ((拆卸和更换))。
-

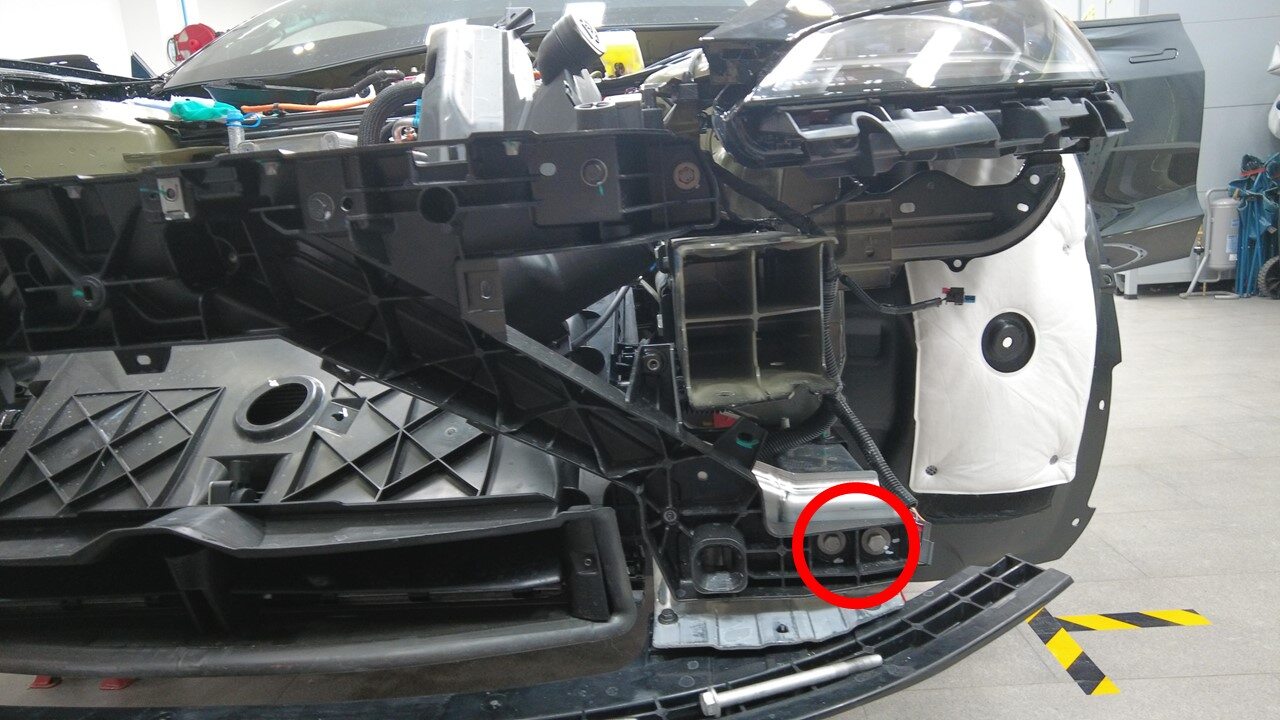

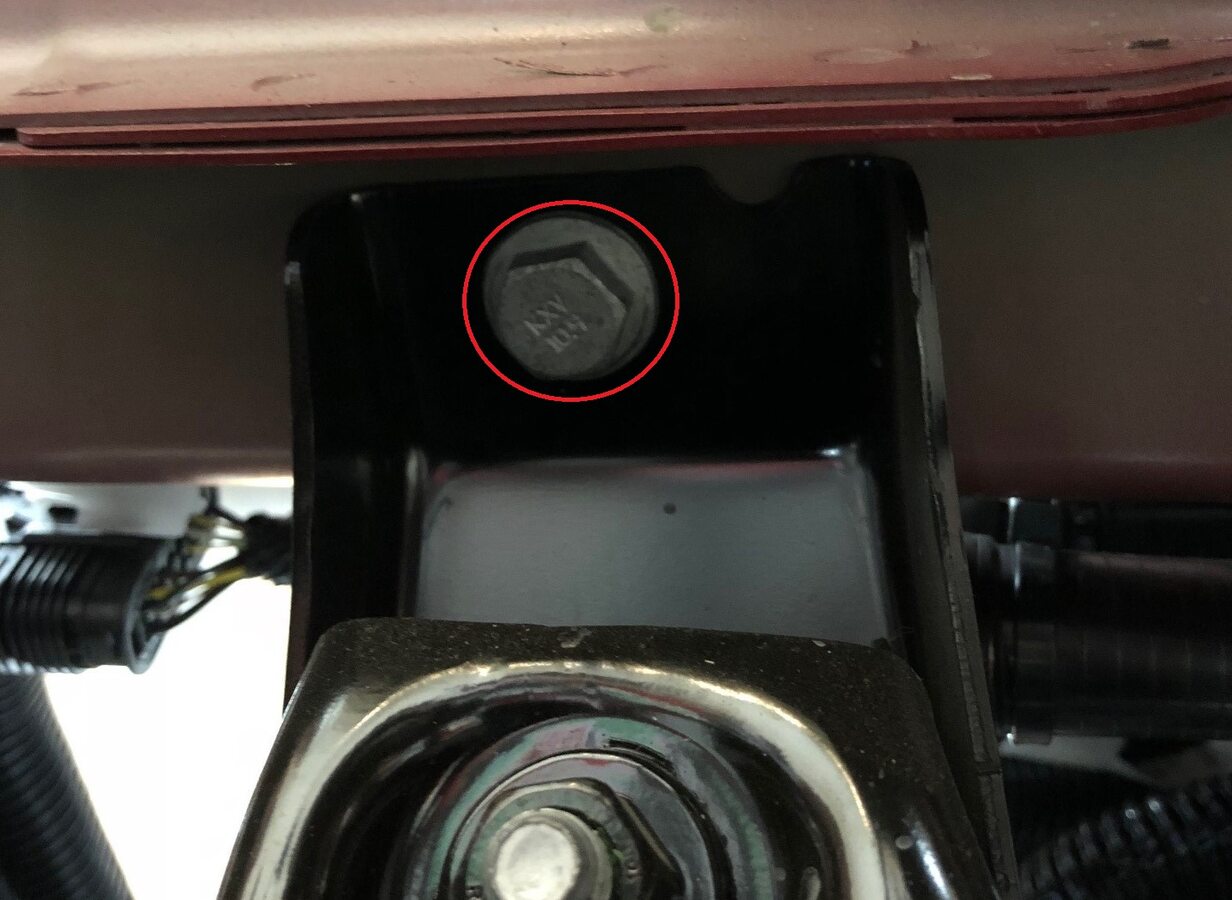

拆卸将前端支架固定到左前副车架防撞罐总成的螺栓（2 个），然后对车辆右侧重复此步骤。
- 举升车辆。请参阅GUID-0ECF2493-88F6-48E9-ADBB-9AE1D52E217C.html
-
拆卸并弃置将左前横拉杆球头固定到左前转向节的螺母。
- 将左前横拉杆球头从左前转向节上拆下。
-
拆卸并弃置将平衡杆连杆固定到左前平衡杆的螺母。
-

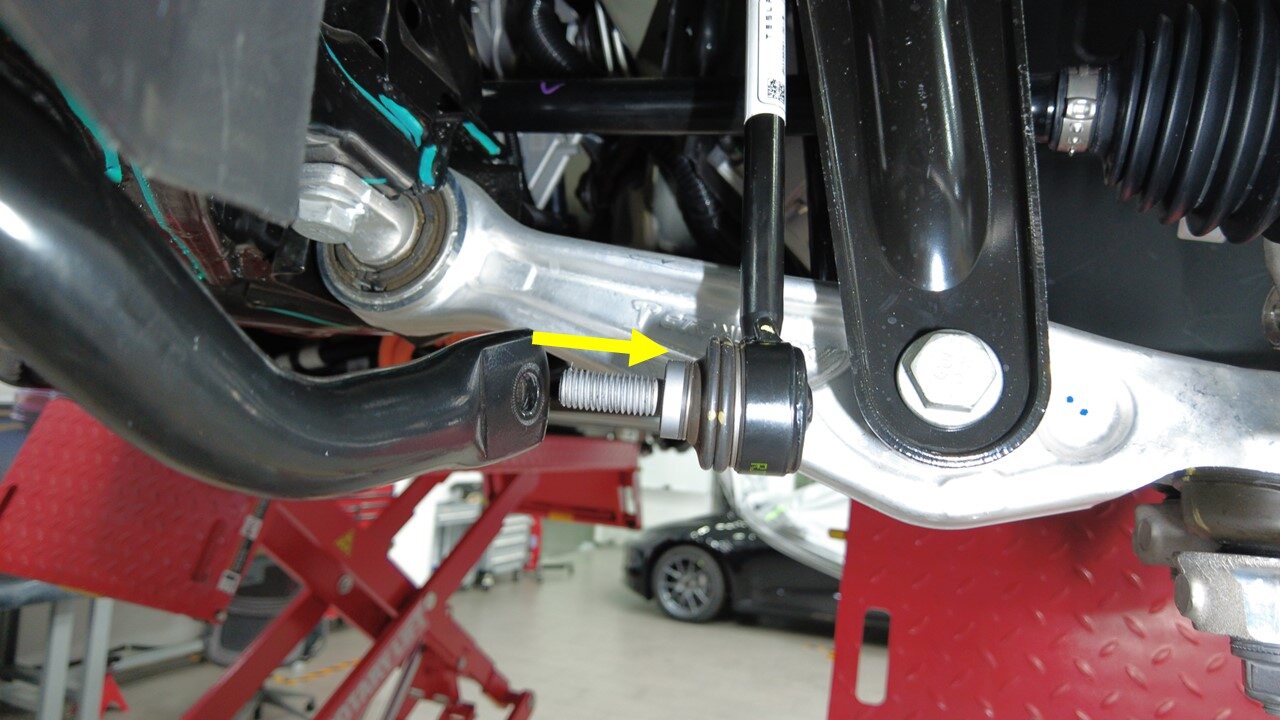

将左前平衡杆连杆移至一旁。

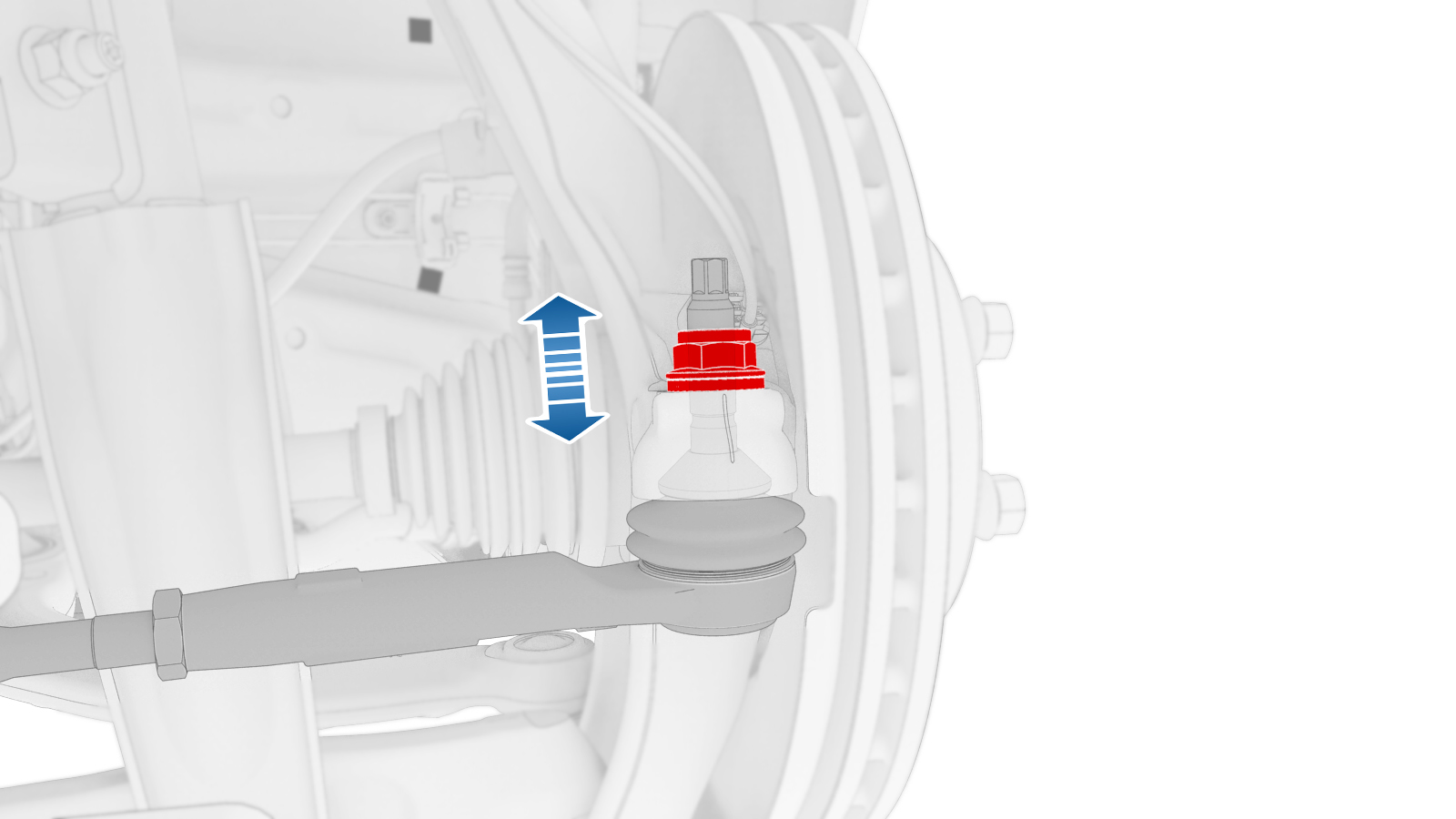

注上下移动平衡杆，以便找到拆下末端连杆的正确角度。
- 重复第14步至第17步，完成车辆右侧相关操作。
-

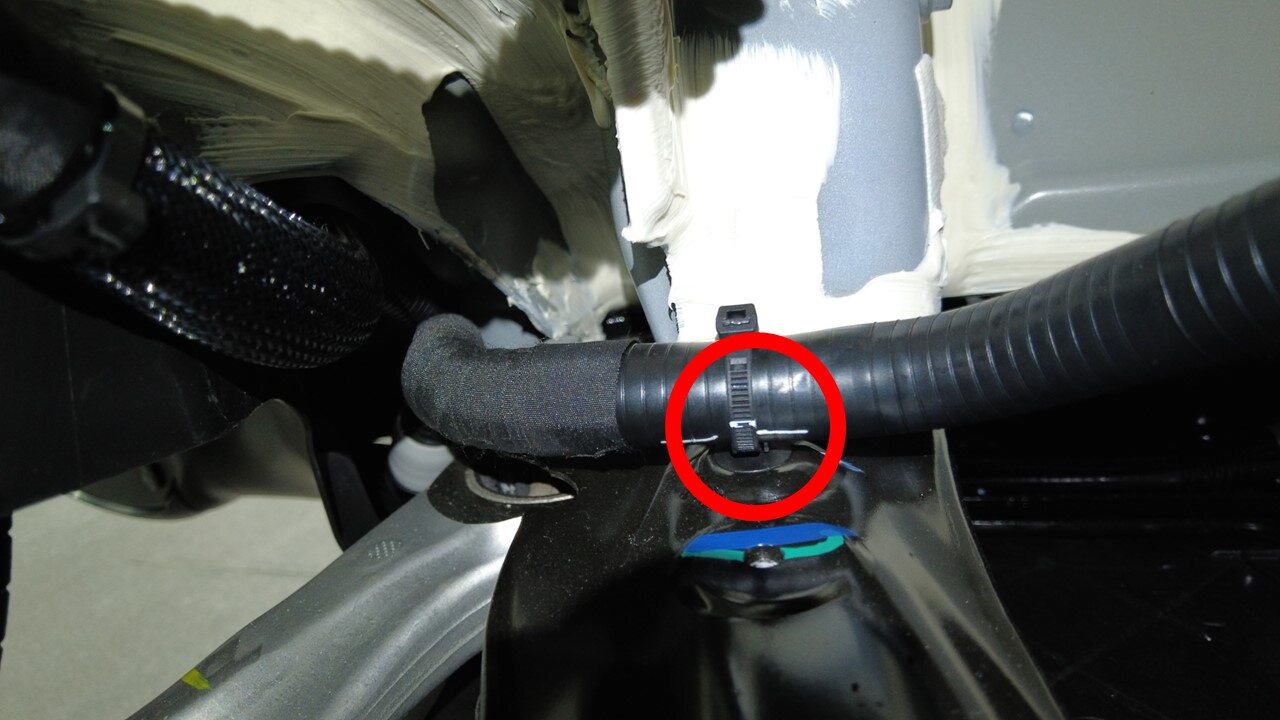

松开将前驱动单元旁通软管固定到前副车架的卡子。
-

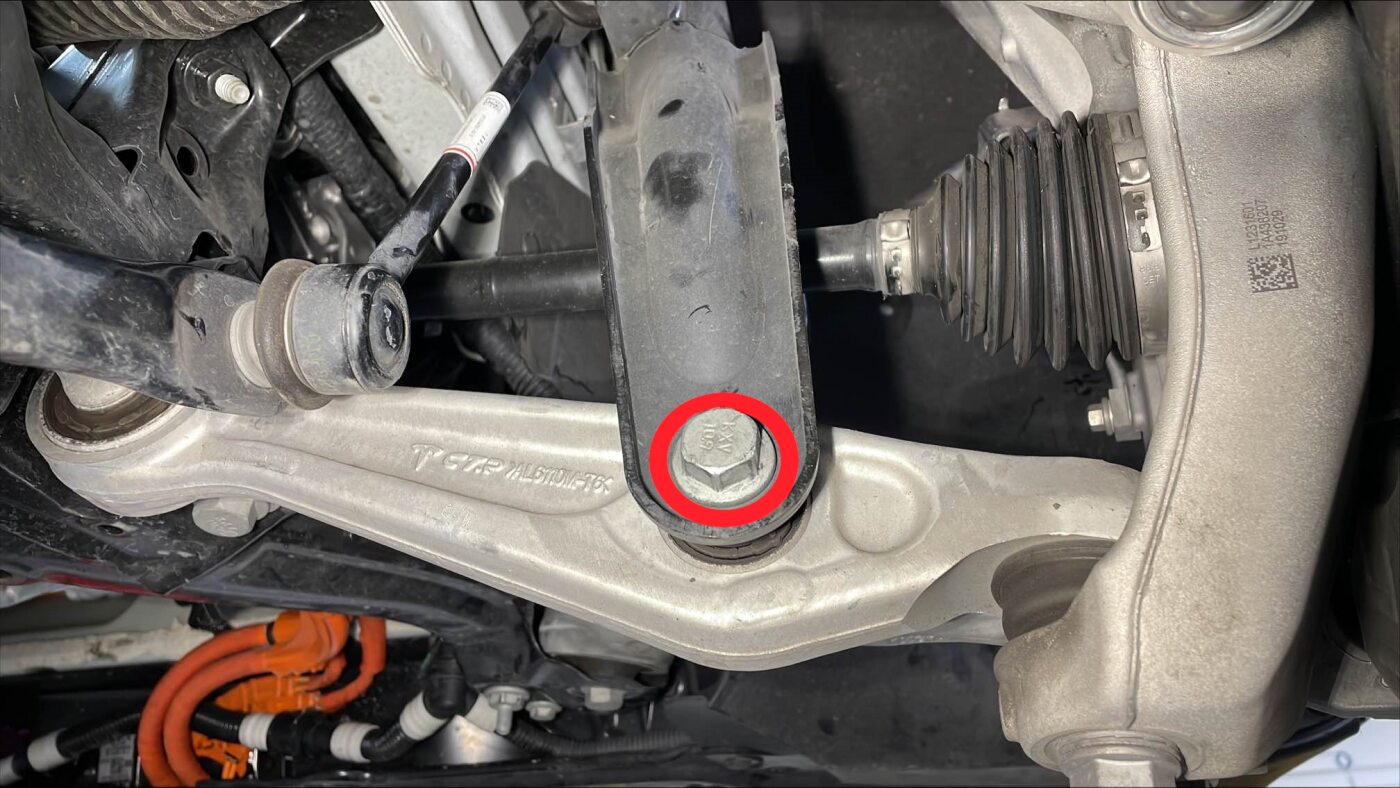

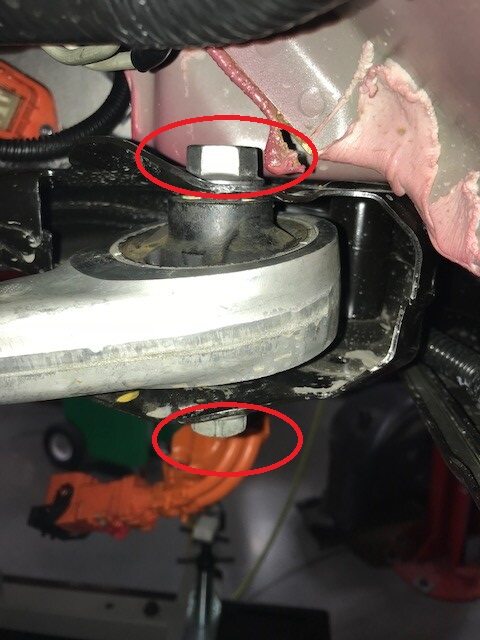

拆卸将左前下方柔性连杆固定到前副车架的螺栓和螺母。
-

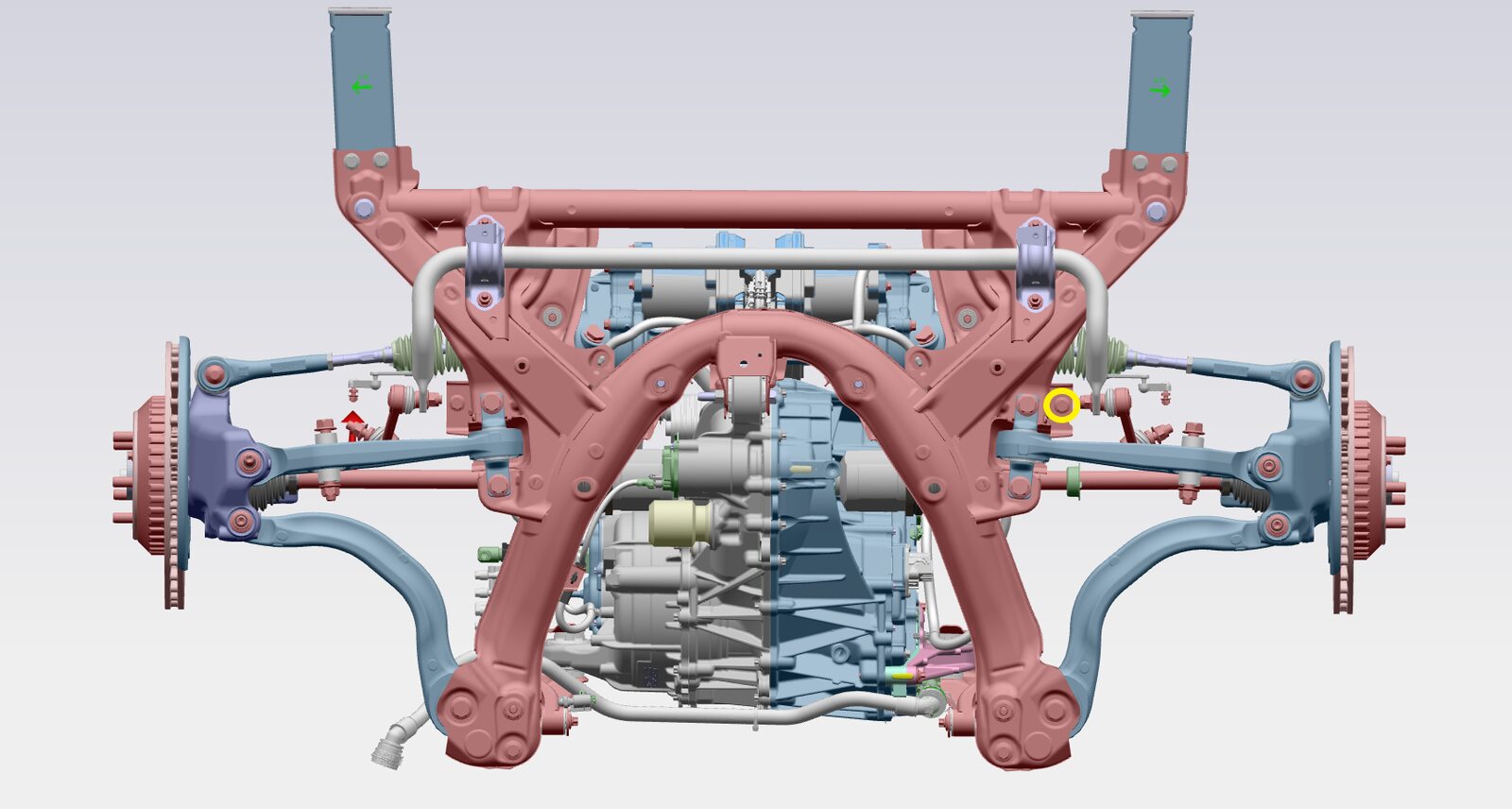

拆卸并弃置将左前下方横向连杆固定到前副车架的螺栓（2 个）。
-
拆卸将左侧支柱固定到左前下方横向连杆的螺母和螺栓。
- 重复第20步至第22步，完成车辆右侧相关操作。

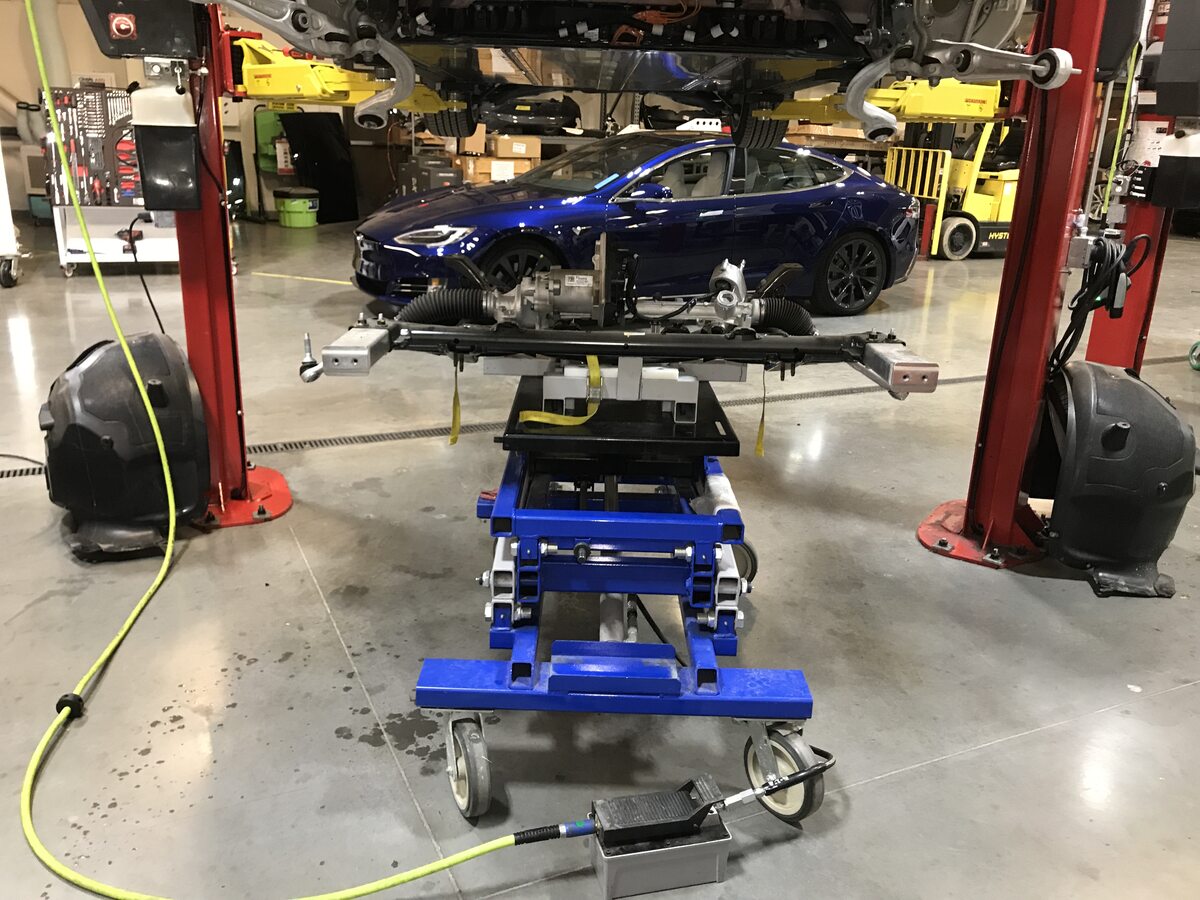

- 将前副车架举升工具放置在前副车架下方。
- 将一根空气软管连接到前副车架举升工具。
- 在协助下，升起前副车架举升工具以支撑前副车架。
-
在前副车架上方缠绕固定带，将固定带末端挂在金属环上，然后拉紧固定带，将副车架紧固到前副车架举升工具。
注如果需要将固定带连接到金属环，可以降低车辆，使固定带松弛一些。
-
拆卸并弃置将左侧中间支柱固定到车身的螺栓，然后对车辆右侧重复此步骤。
-
拆卸并弃置将前副车架前部固定到车身的螺栓（2 个）。
-

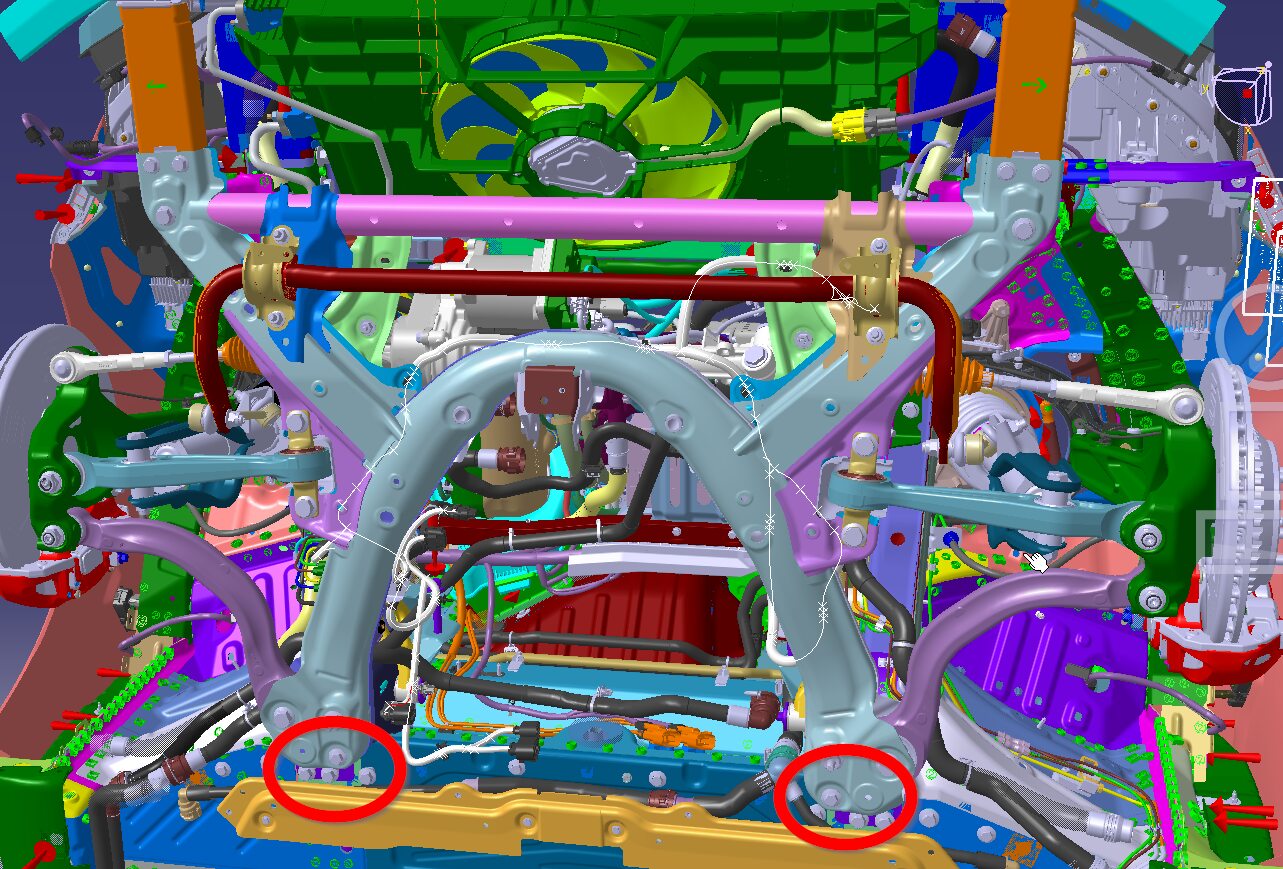

拆卸并弃置将前副车架后部固定到车身的小号螺栓（2 个）。
-
拆卸并弃置将前副车架后部固定到车身的大号螺栓（2 个）。
- 将前副车架总成从车辆上拆下。
- 将空气软管从前副车架举升工具上断开。
- 将前副车架举升工具从车辆下方移开。
-

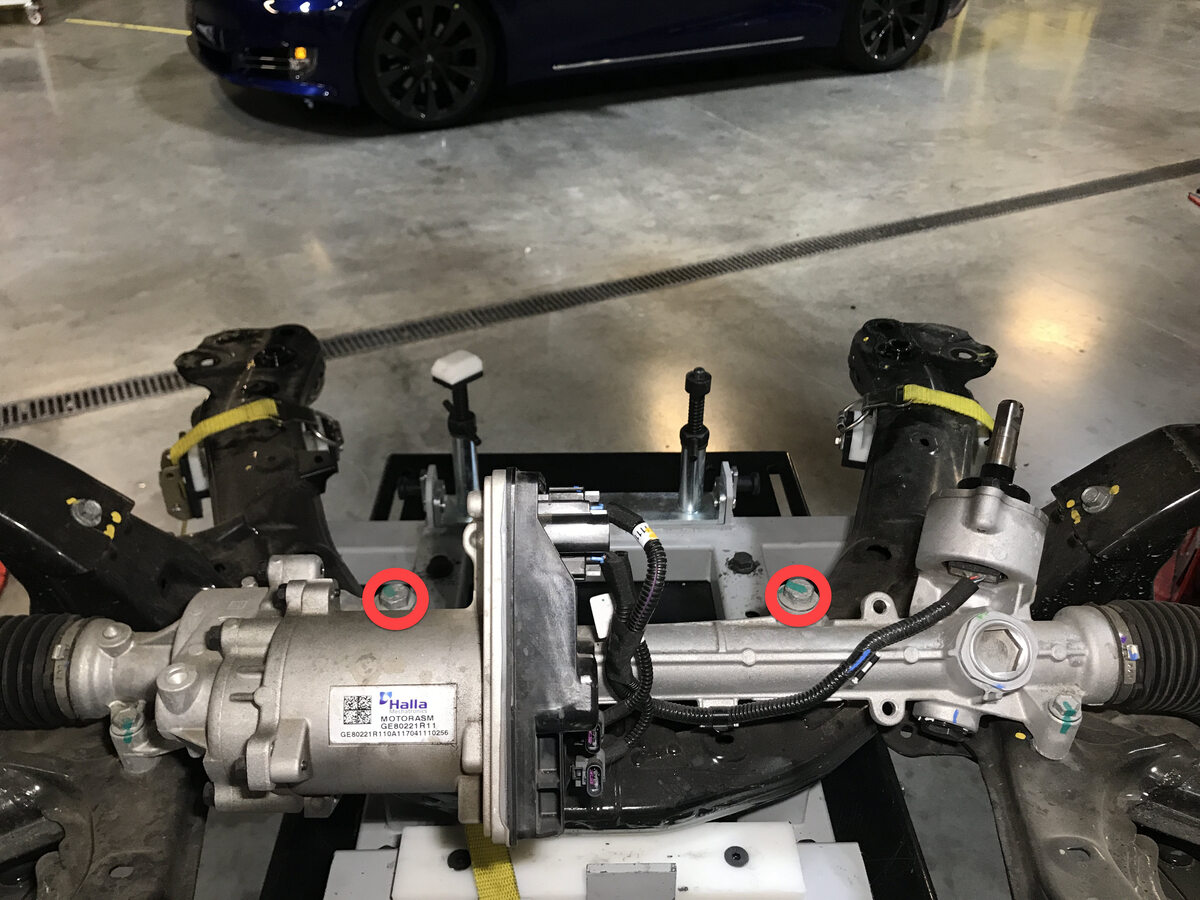

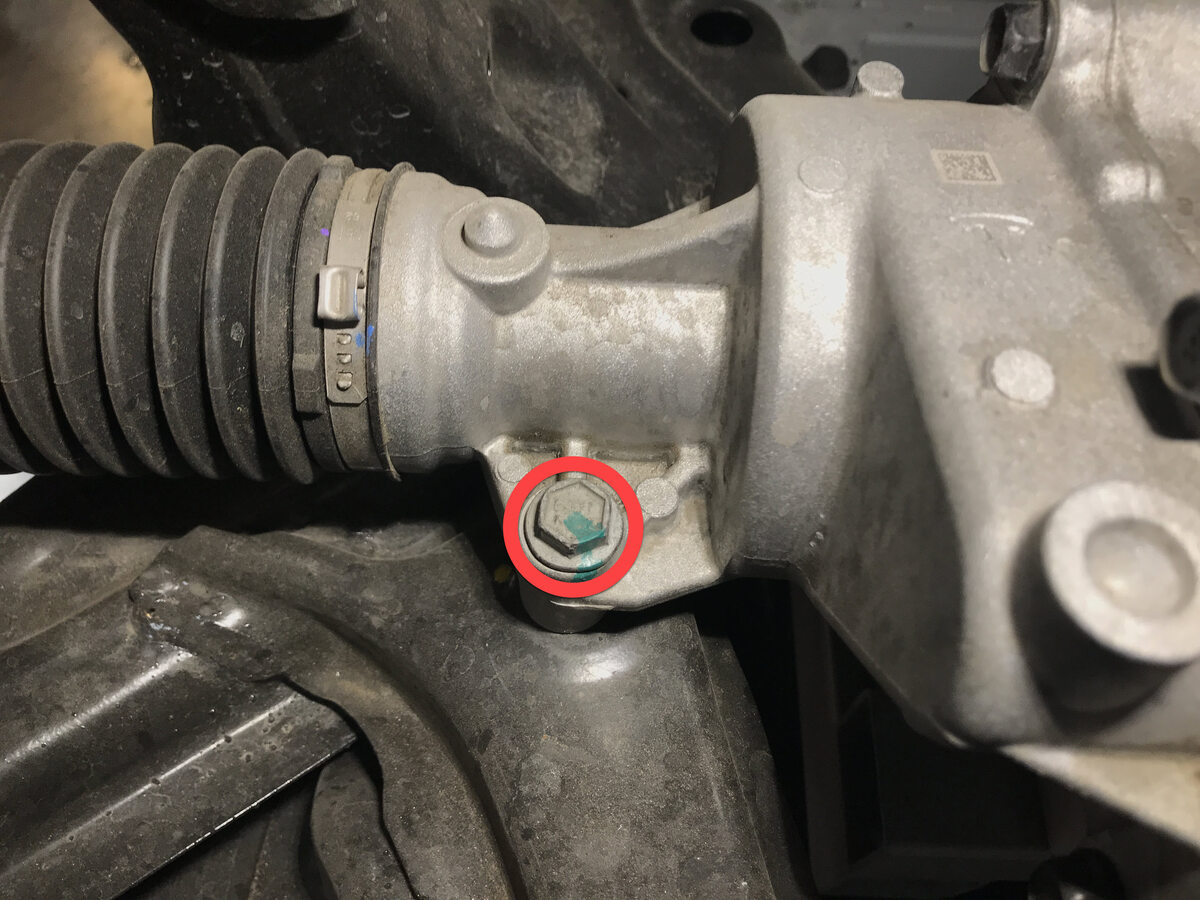

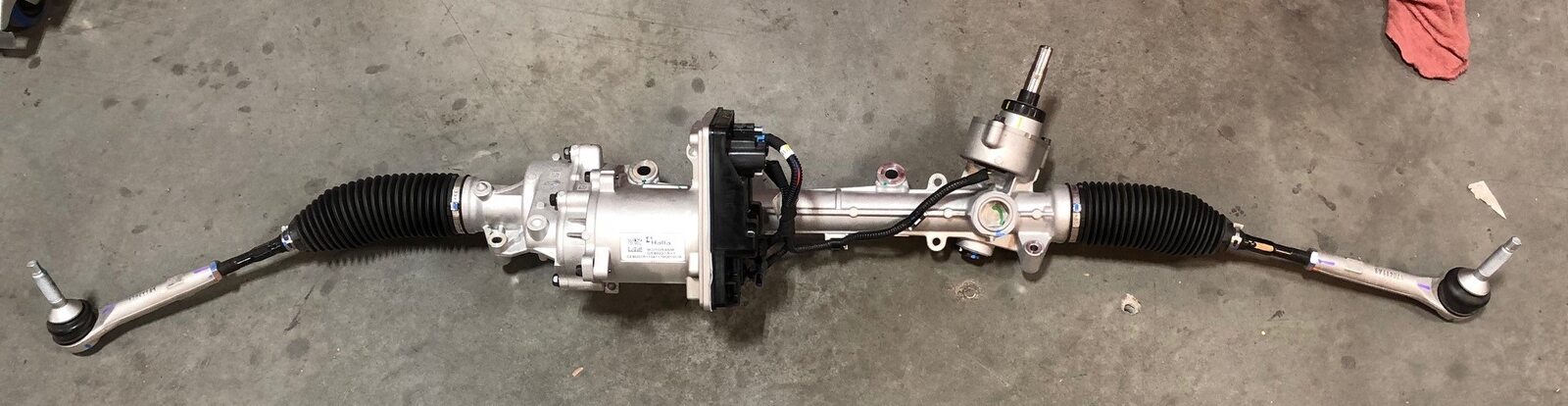

拆卸将转向机构总成固定到前副车架的前部螺栓（2 个）。
图 2. 左侧如图所示，右侧类似
-
拆卸将转向机构总成固定到前副车架的后部螺栓（2 个）。
-

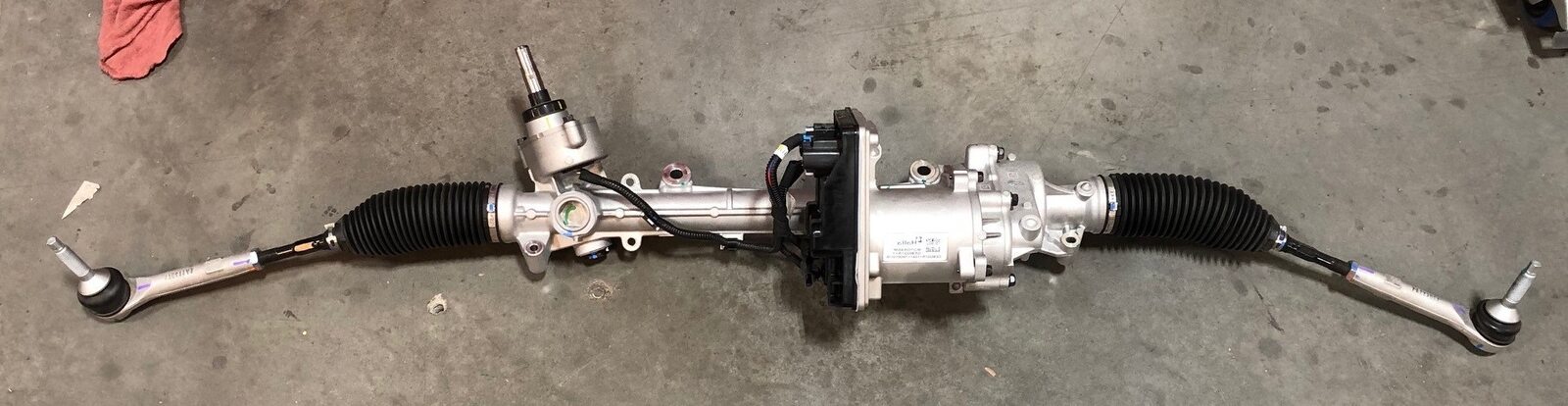

将转向机构总成从前副车架上拆下。
-

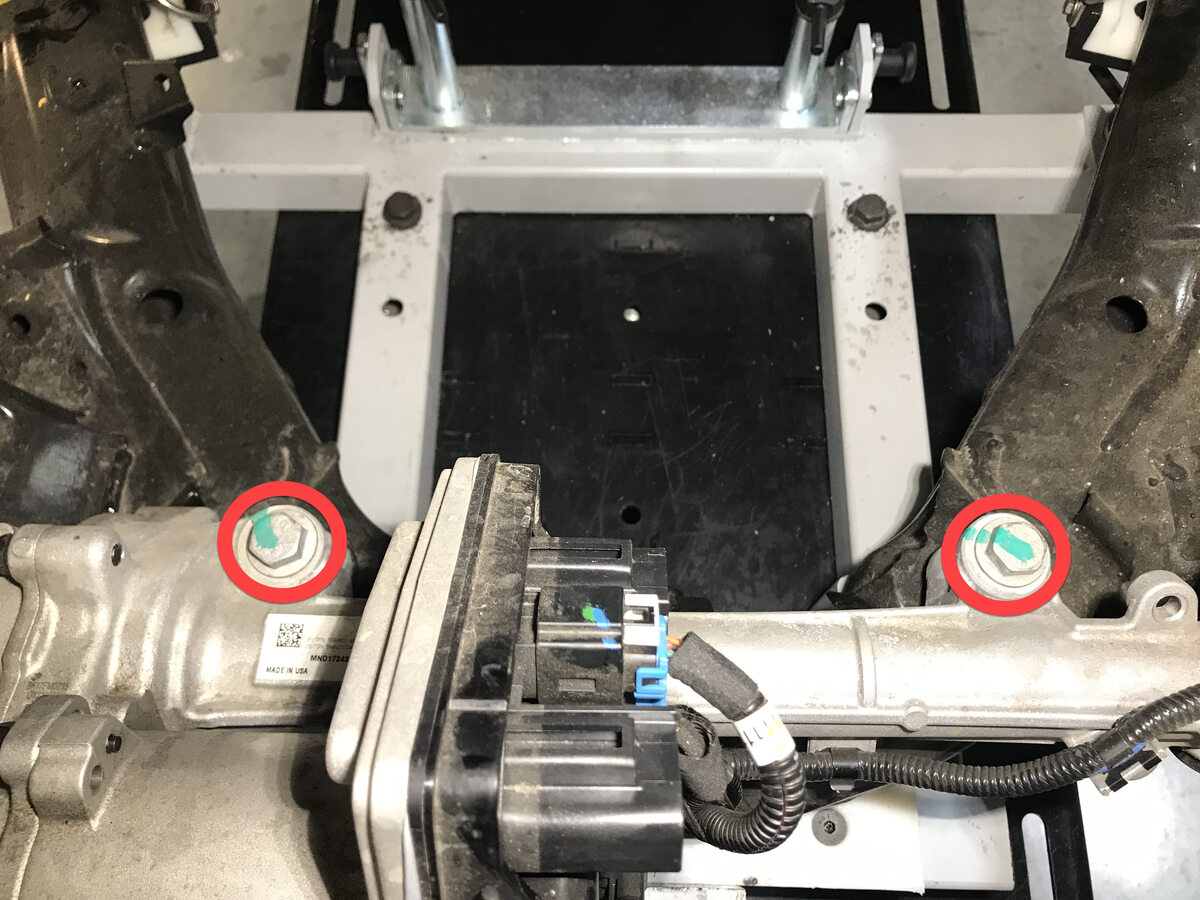

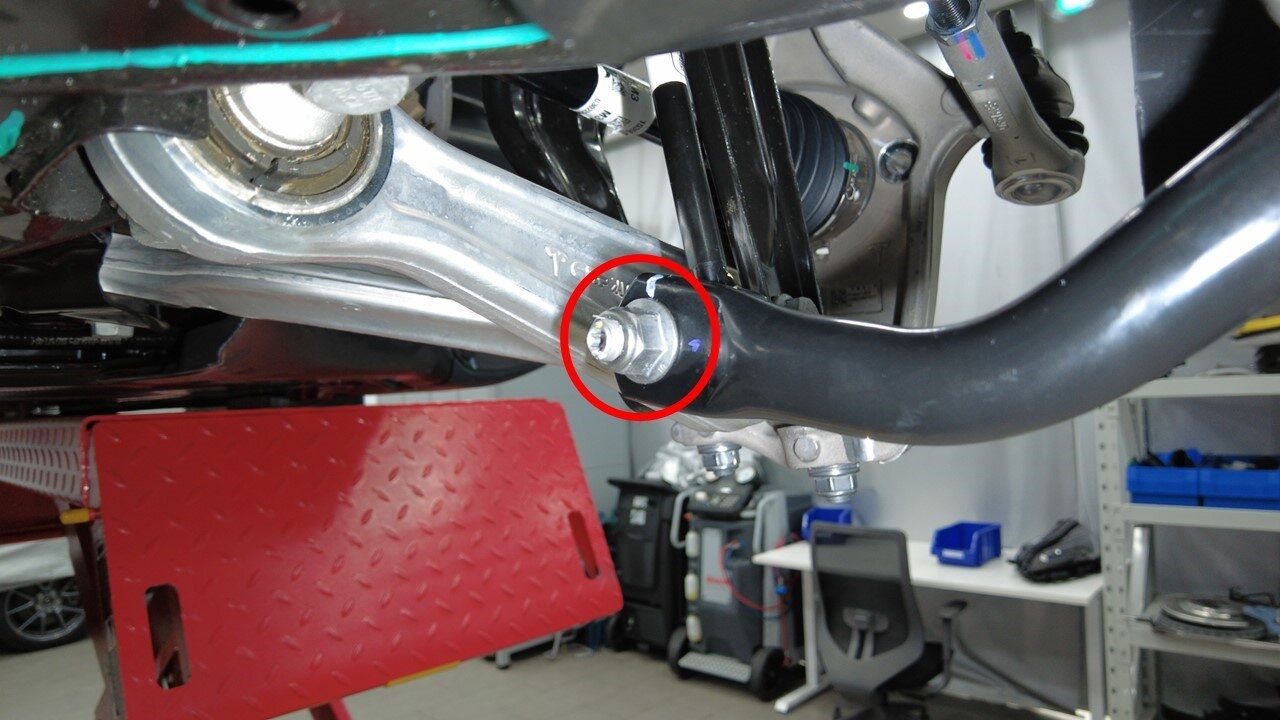

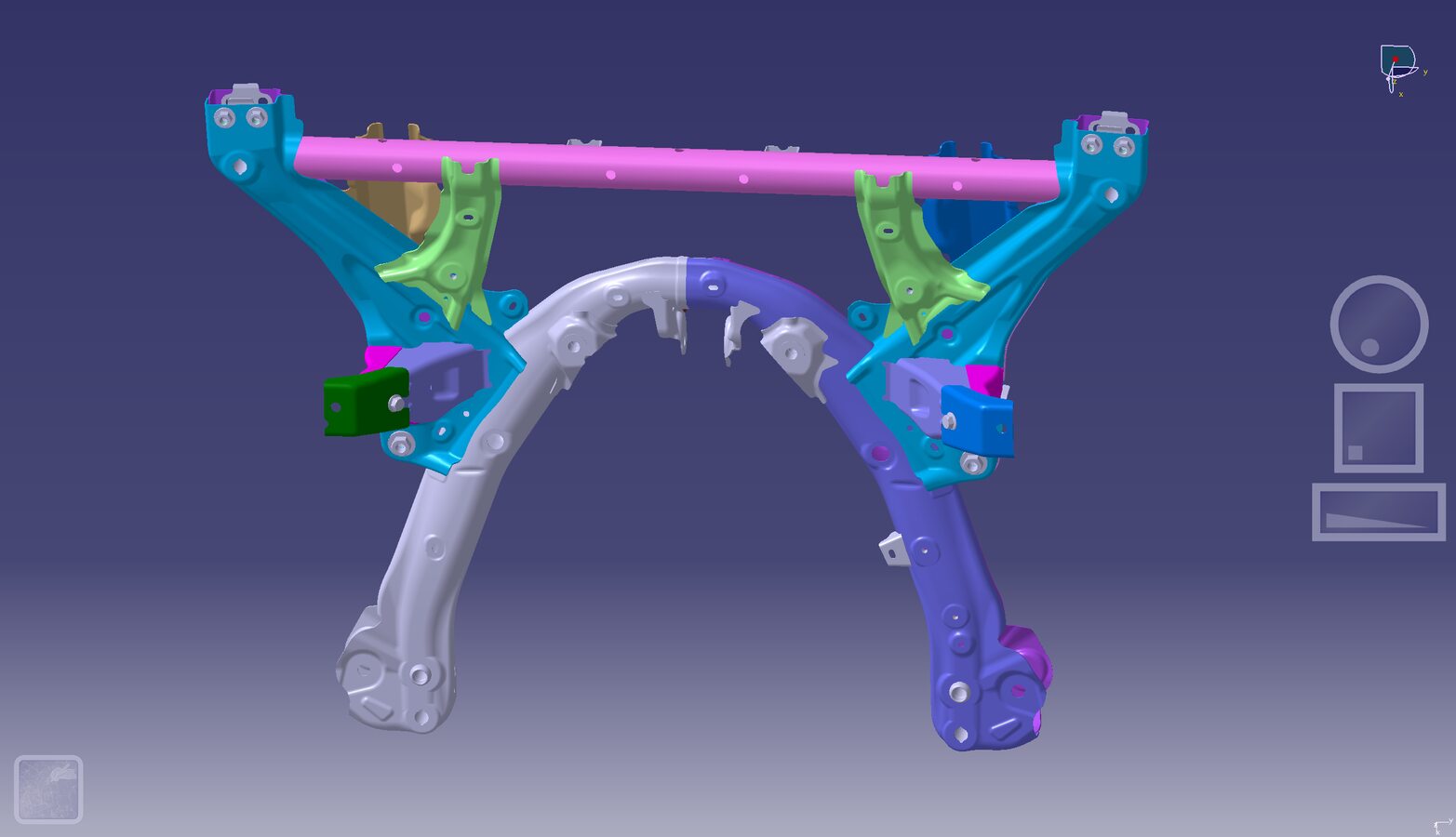

在协助下，拆卸并弃置将前平衡杆固定到前副车架的左侧螺母（2 个），然后对车辆右侧重复此步骤。
图 3. 左侧如图所示，右侧类似
-

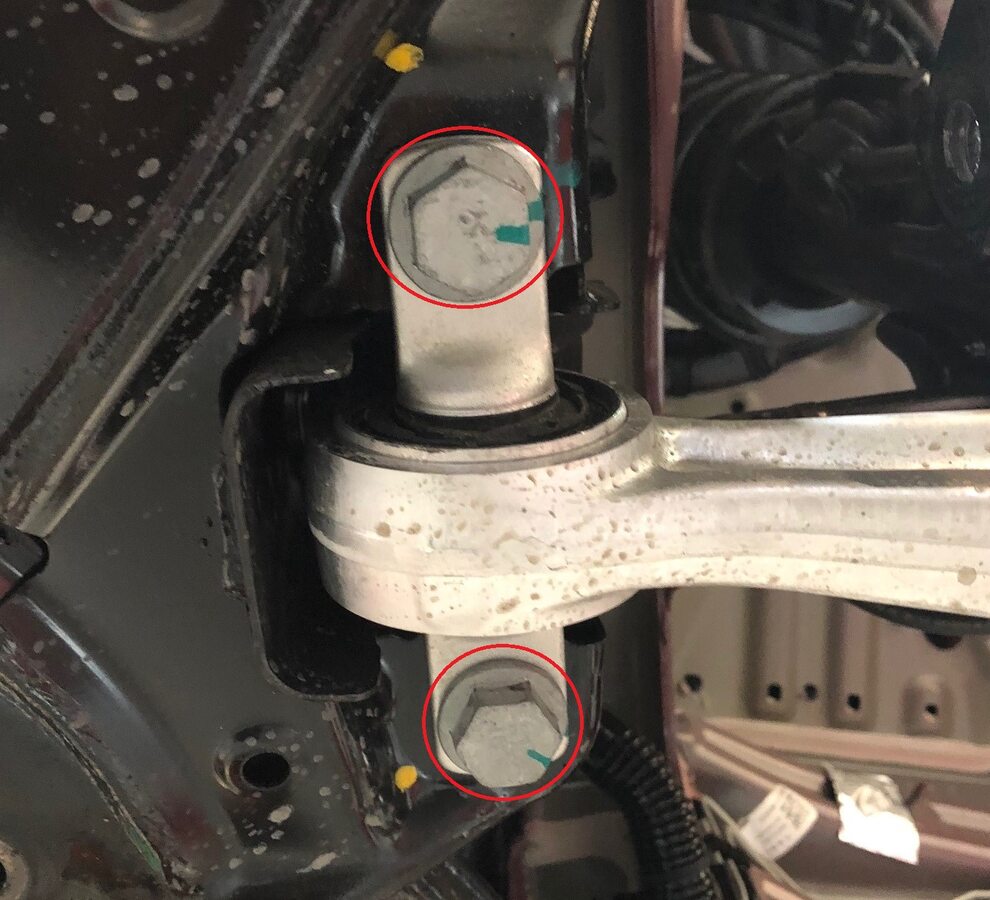

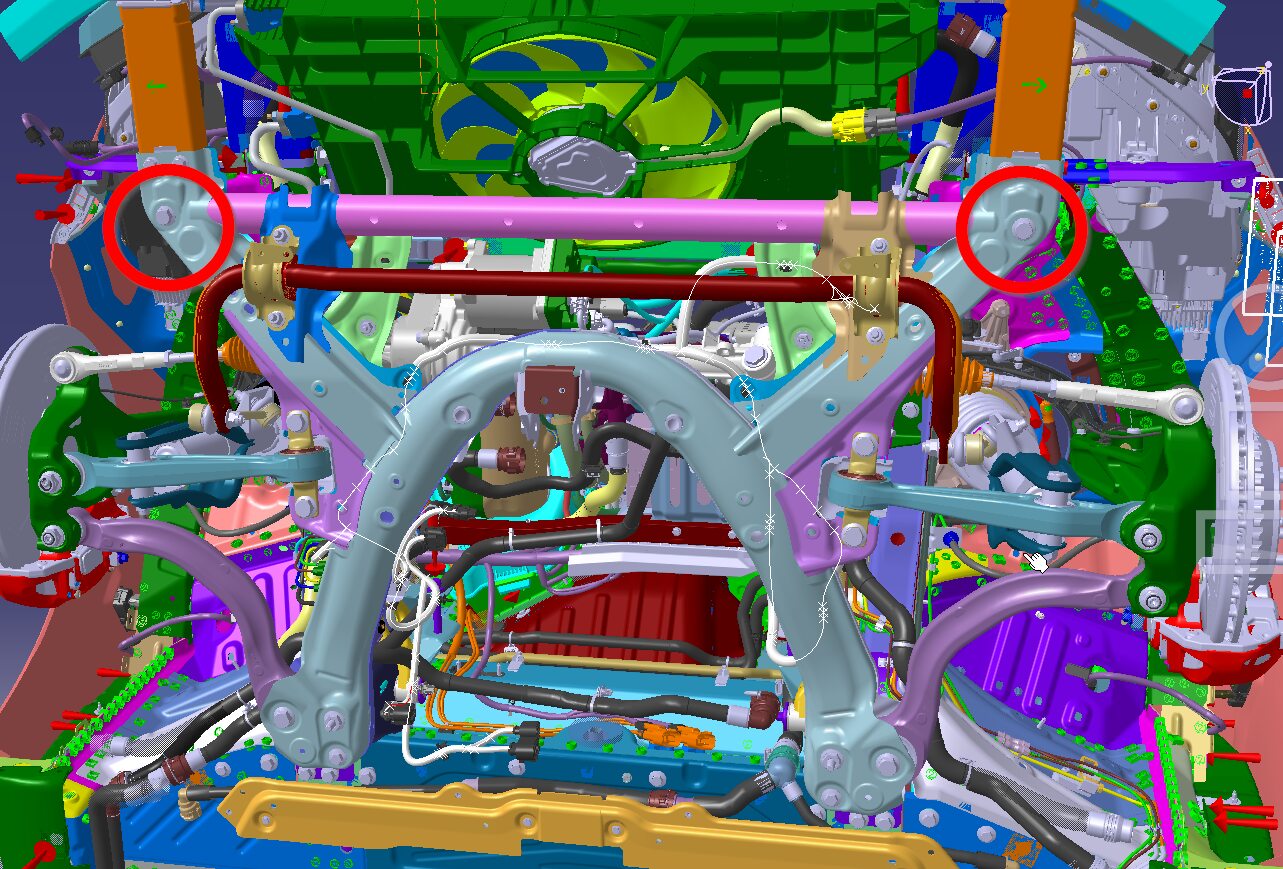

拆卸将前副车架固定到左前副车架防撞罐总成的螺栓（2 个），然后对车辆右侧重复此步骤。
图 4. 左侧如图所示，右侧类似
-
在协助下，将前副车架从前副车架举升工具上拆下。
安装
-
在协助下，将前副车架放置到前副车架举升工具上。

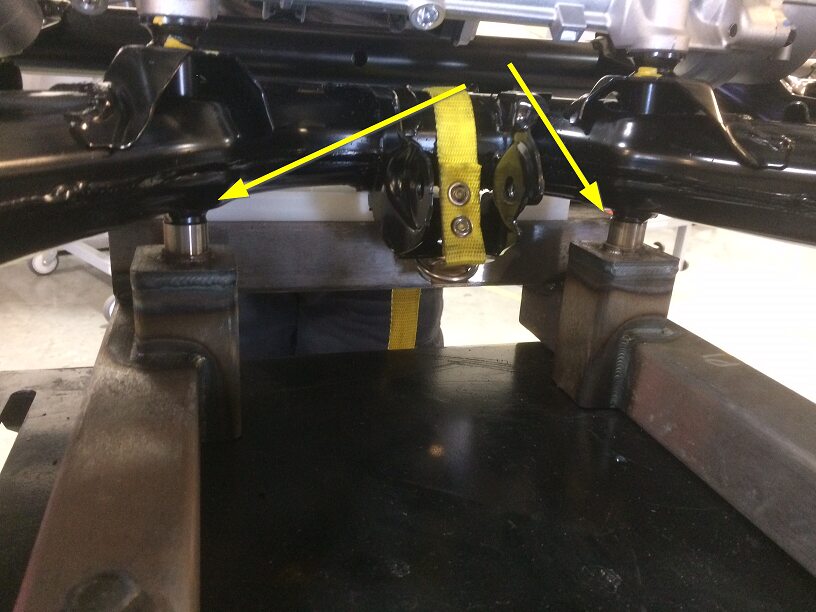

注确保 2 个导件对齐。
-

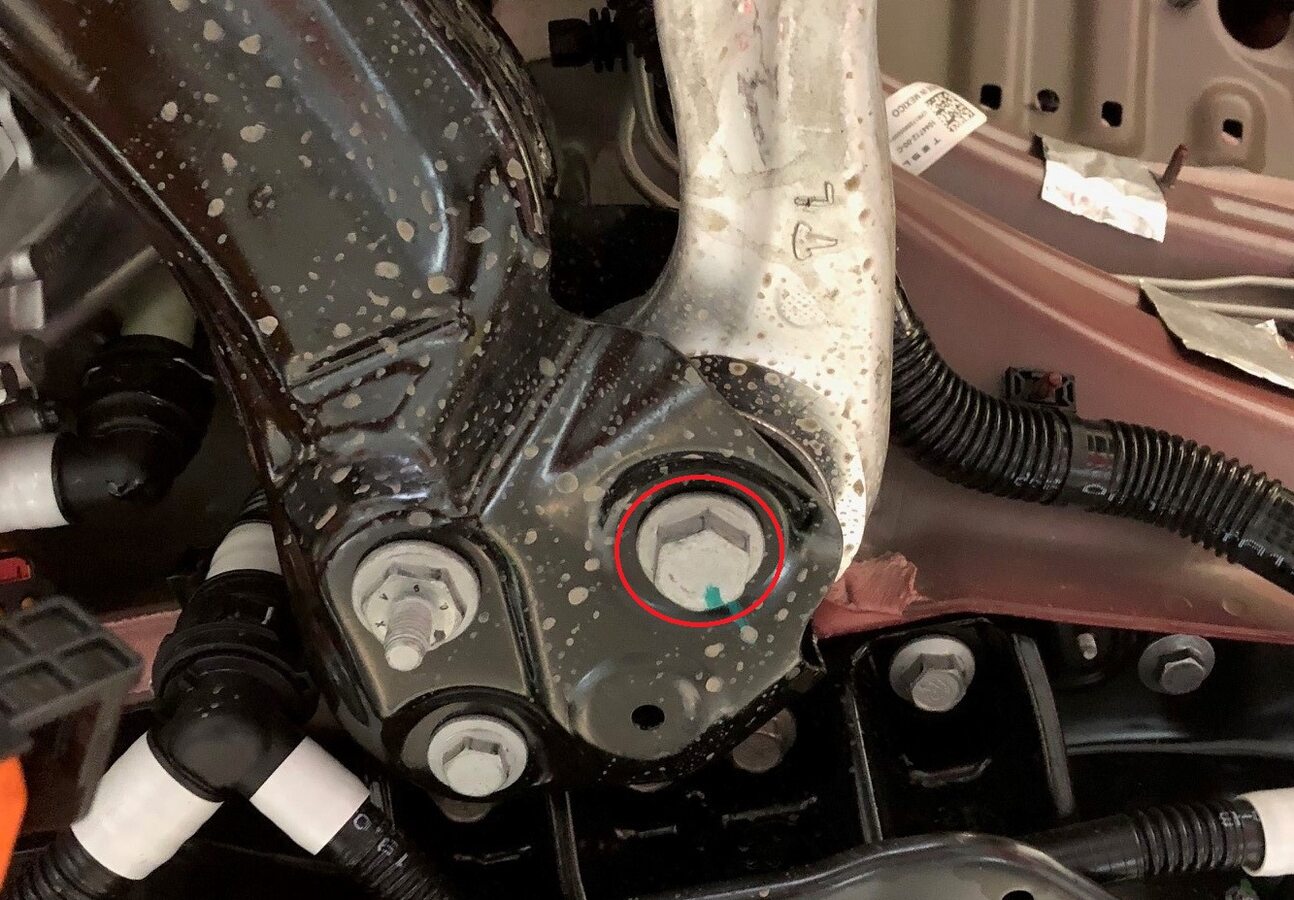

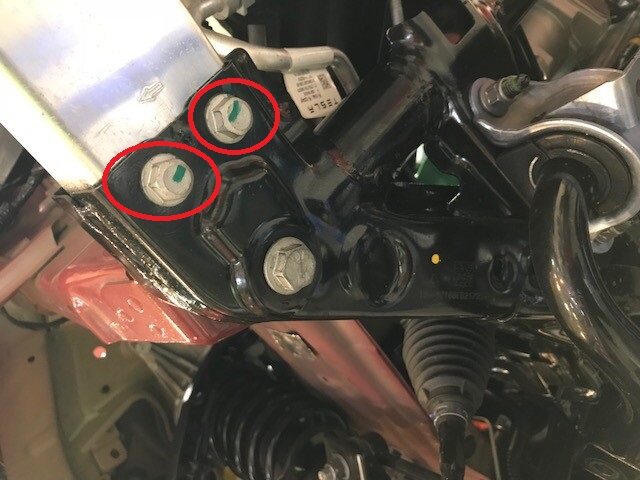

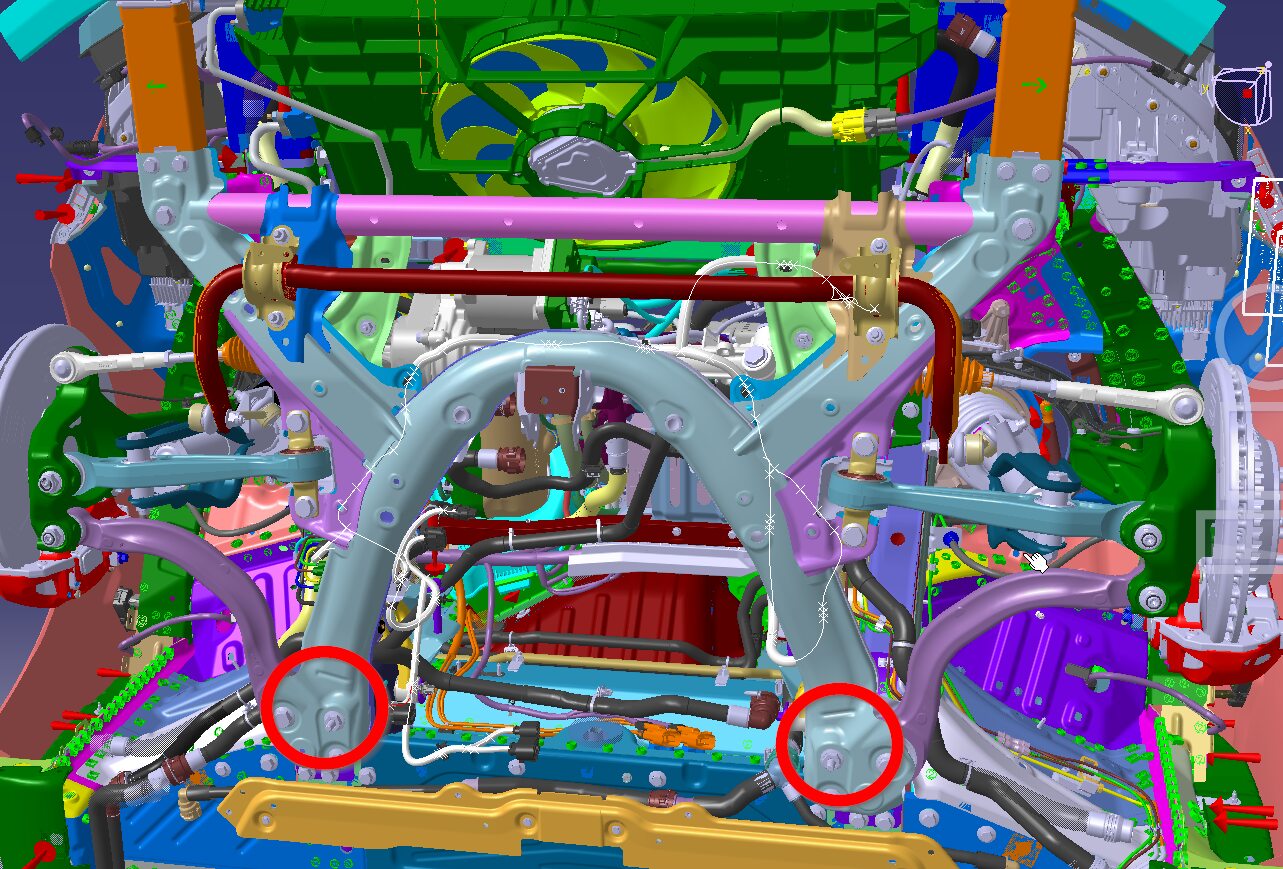

手动拧紧将左前副车架防撞罐总成固定到副车架的螺栓（2 个），然后对右侧重复此步骤。
图 5. 左侧如图所示，右侧类似
-

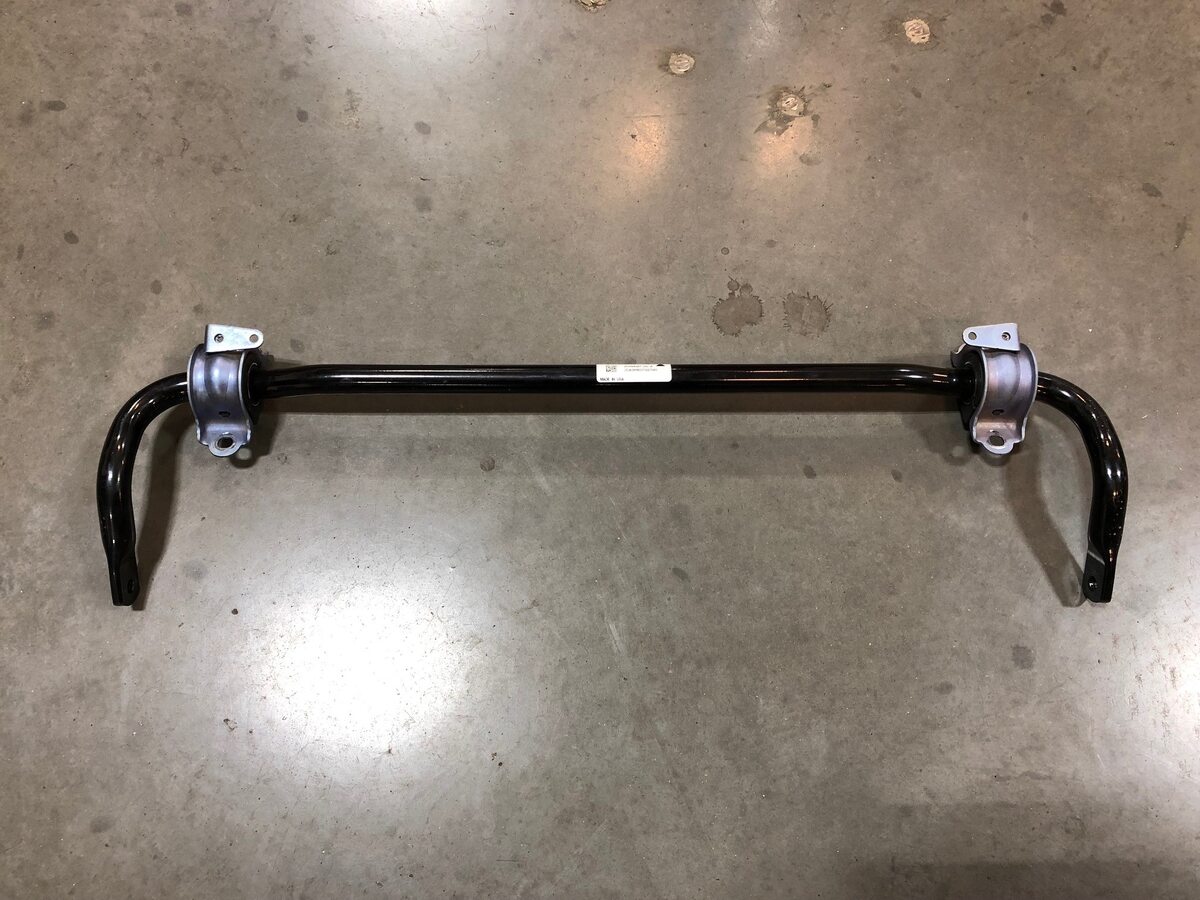

在协助下，安装并标记将前平衡杆固定到前副车架的左侧螺母（2 个），然后对车辆右侧重复此步骤。
35 Nm (25.8 lbs-ft)图 6. 左侧如图所示，右侧类似
-
将转向机构总成放置到前副车架上，以便安装。
-
手动拧紧将转向机构总成固定到前副车架的后部螺栓（2 个）。
-
手动拧紧将转向机构总成固定到前副车架的前部螺栓（2 个）。
-
紧固将转向机构总成固定到前副车架的前部螺栓。47 Nm (34.7 lbs-ft)
-
紧固将转向机构总成固定到前副车架的后部螺栓。75 Nm (55.3 lbs-ft)
-
将前副车架举升工具和前副车架置于车辆下方，以便安装。
- 将一根空气软管连接到前副车架举升工具。
-
在协助下，升起前副车架举升工具，直至前副车架接触到车身。

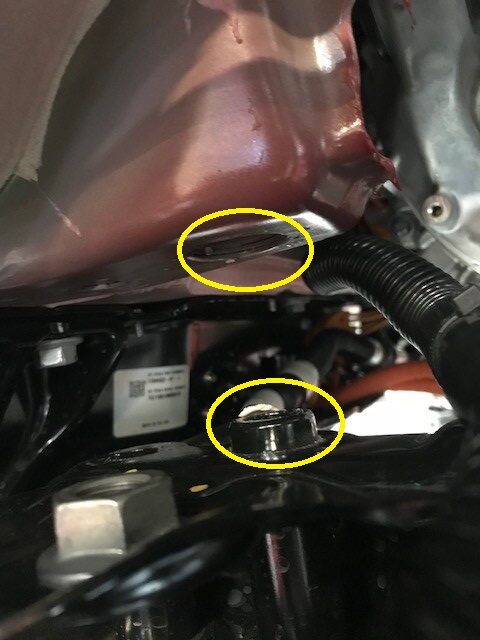

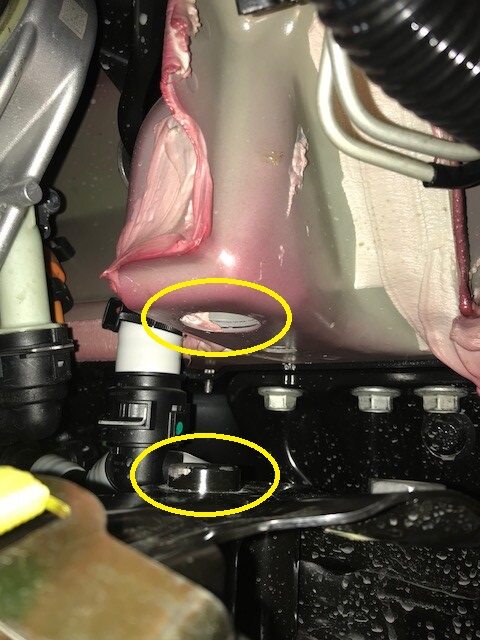

注确保对齐副车架上的后部定位销。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-
手动拧紧将前副车架后部固定到车身的大号螺栓（2 个）。
-
手动拧紧将前副车架后部固定到车身的小号螺栓（2 个）。
-
手动拧紧将前副车架前部固定到车身的螺栓（2 个）。
-
手动拧紧将左侧中间支柱固定到车身的螺栓，然后对车辆右侧重复此步骤。
-
手动拧紧将前端支架固定到左前副车架防撞罐总成的螺栓（2 个），然后对车辆右侧重复此步骤。
-
紧固将前副车架后部固定到车身的大号螺栓（2 个）。125 Nm (92.2 lbs-ft)
-
紧固将前副车架后部固定到车身的小号螺栓（2 个）。50 Nm (36.9 lbs-ft)
-
紧固将前副车架前部固定到车身的螺栓（2 个）。72 Nm (53.1 lbs-ft)
-
紧固将左侧中间支柱固定到车身的螺栓，然后对车辆右侧重复此步骤。50 Nm (36.9 lbs-ft)
-
紧固将前副车架固定到左前副车架防撞罐总成的螺栓（2 个），然后对车辆右侧重复此步骤。53 Nm (39.1 lbs-ft)
-
紧固将前端支架固定到左前副车架防撞罐总成的螺栓（2 个），然后对车辆右侧重复此步骤。16 Nm (11.8 lbs-ft)
- 将前副车架举升工具从车辆上降下。
- 将空气软管从前副车架举升工具上断开。
- 将前副车架举升工具从车辆下方移走。
-
手动拧紧将左侧支柱固定到左前下方横向连杆的螺母和螺栓。
-
在协助下，手动拧紧新的螺栓（2 个），将左前下方横向连杆固定到前副车架。
-
在协助下，安装将左前下方柔性连杆固定到前副车架的螺栓和螺母。115 Nm (84.8 lbs-ft)
-
紧固将左前下方横向连杆固定到前副车架的螺栓（2 个）。135 Nm (99.6 lbs-ft)
- 重复第26步至第29步，完成车辆右侧相关操作。
- 降下车辆。
-
将左前平衡杆连杆总成放置在前平衡杆上。
注可能需要下拉平衡杆，以便接合末端连杆。
-
安装将前平衡杆连杆固定到左前平衡杆的螺母。98 Nm (72.3 lbs-ft)
- 将左前横拉杆球头放置到左前转向节上。
-
安装将左侧横拉杆球头固定到左前转向节的螺母。180 Nm (132.7 lbs-ft)
- 重复第32步至第35步，完成车辆右侧相关操作。
-
安装将前驱动单元旁路软管固定到前副车架的卡子。
-

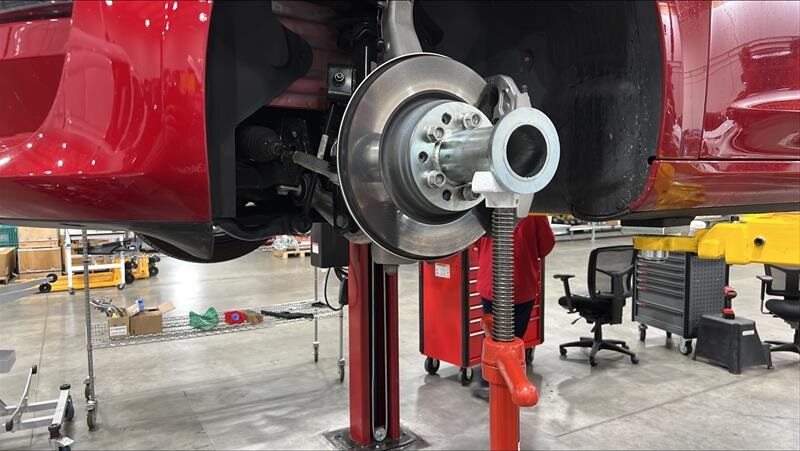

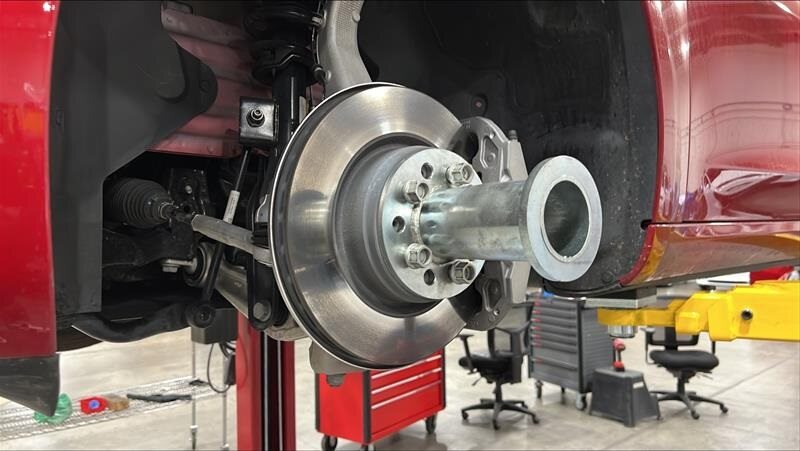

安装将轮毂千斤顶适配器固定到左前轮毂的带耳螺母（5 个）。
-
升起撑杆并将其调整到行驶高度。
-

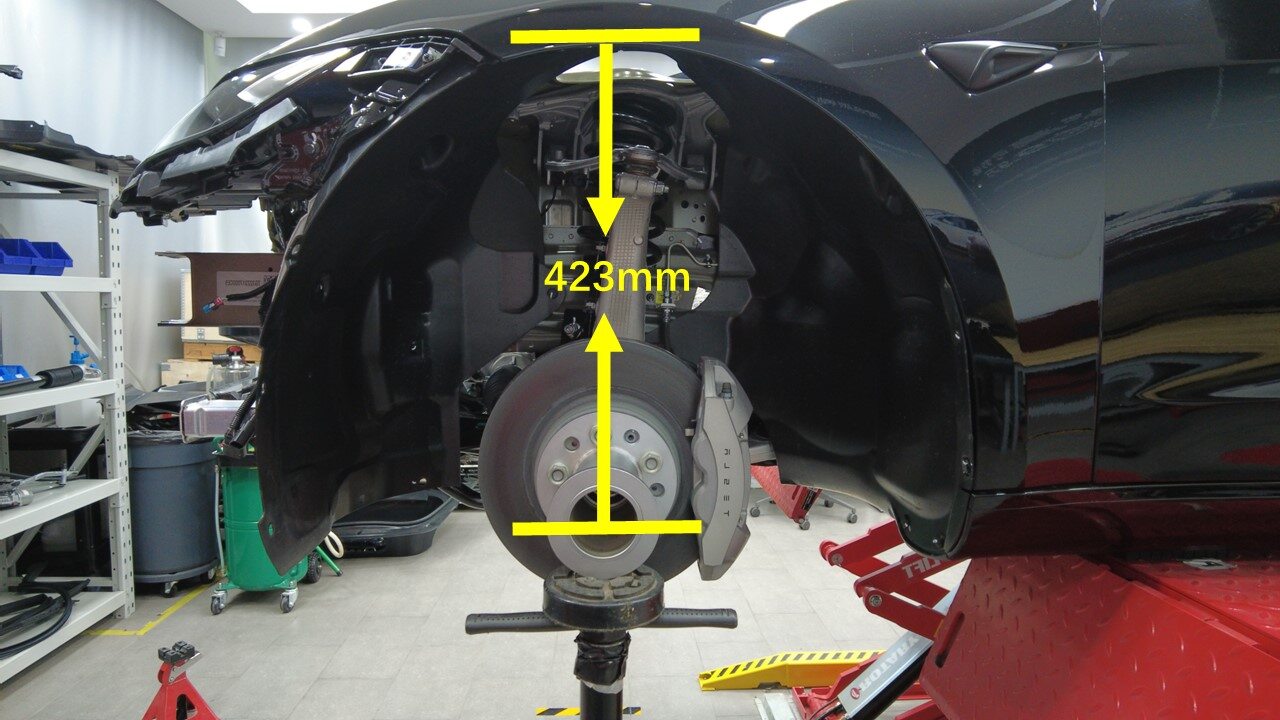

测量翼子板底部到车轴中心的距离，确保左侧悬架设置高度接近行驶高度（423 毫米）。
-
紧固将左侧支柱固定到左前下方横向连杆的螺母和螺栓。106 Nm (78.2 lbs-ft)
-
将撑杆从左前悬架下方移走。
-
拆卸将轮毂千斤顶适配器固定到左前轮毂的带耳螺母（5 个）。
注使用无弹力锤轻轻敲击，以便辅助拆下。
- 安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
- 重复第38步至第44步，完成车辆右侧相关操作。
- 完全降下车辆。
-

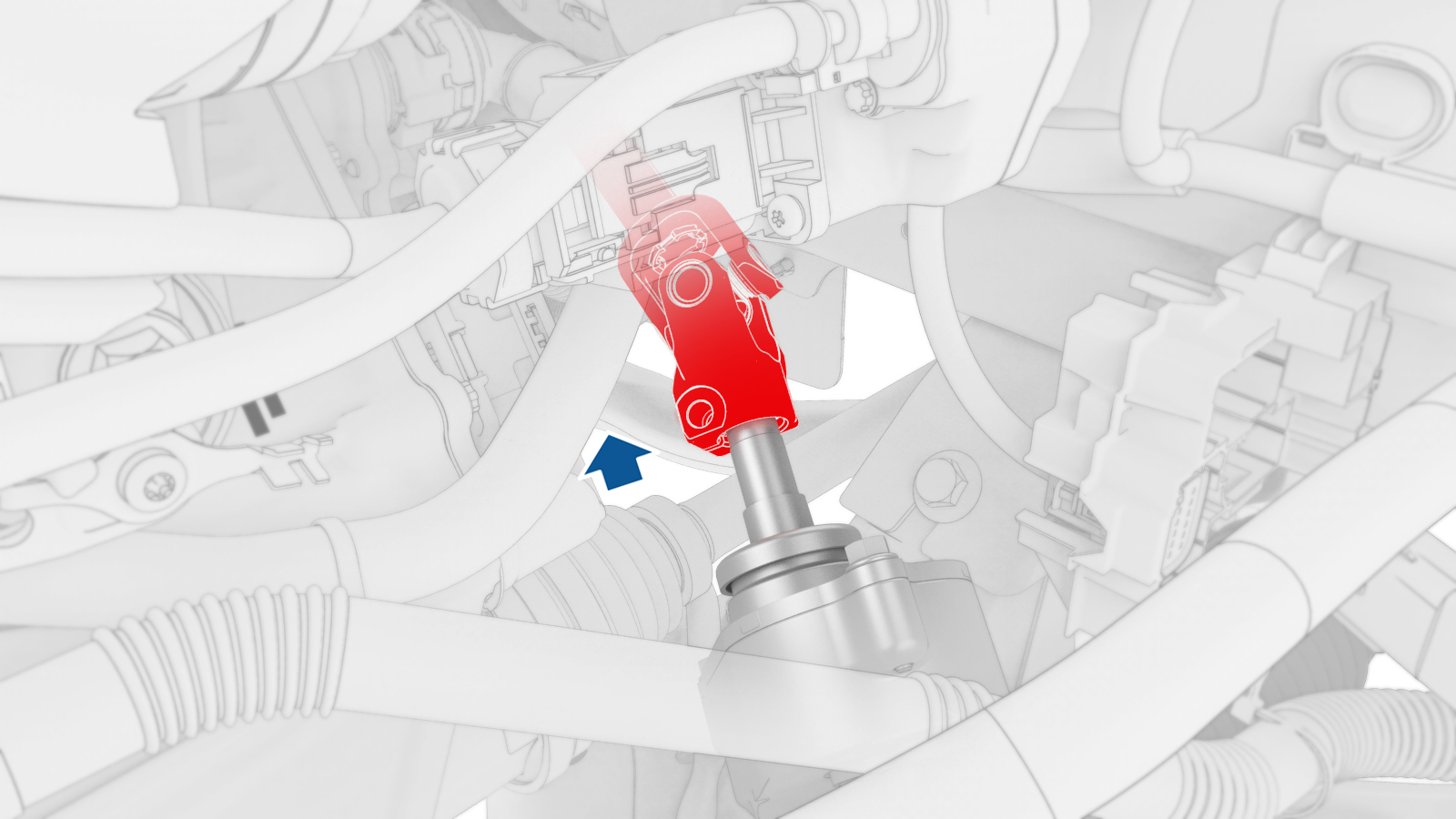

向下滑动中间轴总成，将其安装到转向机总成上
注确保中间轴对齐并且完全就位；必要时，将轴与转向机构对齐。
-
安装将中间轴总成固定到转向机构总成的螺栓。18 Nm (13.3 lbs-ft)
- 连接转向机构总成电气连接器（4 个）。
- 安装前饰板。请参阅前保险杠饰板总成 ((拆卸和更换))。
- 安装前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
- 安装左右车轮盖。
- 将车辆驶离双柱举升机。请参阅。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
