中控台 - 扶手铰链总成 ((拆卸和更换))

校正代码 1519010212 FRT 0.54 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 中控台 - 扶手铰链总成 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将扶手铰链固定到扶手外侧的螺钉（4 个）
1 Nm (.7 lbs-ft)
  • 梅花 T20 套筒
  • 2 英寸加长件
  • 无绳棘轮/冲击钻
 重复使用

拆卸

  1. 拆卸中控台手机托盘总成。请参阅电话托盘（卡夹型） ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需从手机托盘上拆下感应式充电器。
  2. 拆卸后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
  3. 拆卸左右后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
  4. 拆卸左右前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  5. 拆卸左右饰板。请参阅中控台 Hocket 饰条，左，总成 ((拆卸和更换))。
  6. 拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
  7. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接） (Modify)
  8. 拆卸后端模块总成。请参阅 中控台后端模块总成 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    注
    无需从总成上拆下后端模块。
  9. 拆卸扶手总成。请参阅扶手总成 ((拆卸和安装))。
  10. 拆卸扶手内侧。请参阅扶手，内，总成 ((拆卸和更换))。

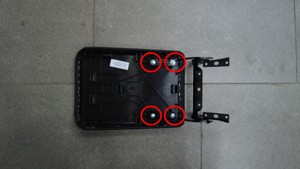

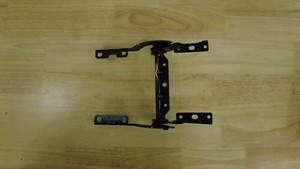

  11. 拆卸将扶手铰链固定到扶手外侧的螺钉（4 个），然后将扶手铰链从扶手外侧拆下。
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 2 英寸加长件
    • 无绳棘轮/冲击钻

安装

  1. 安装将扶手铰链固定到扶手外侧的螺钉（4 个）。
    1 Nm (.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 2 英寸加长件
    • 无绳棘轮/冲击钻
  2. 安装扶手内侧。请参阅扶手，内，总成 ((拆卸和更换))。
  3. 安装扶手总成。请参阅扶手总成 ((拆卸和安装))。
  4. 安装后端模块总成。请参阅 中控台后端模块总成 ((拆卸和更换))
  5. 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接） (Modify)
  6. 安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
  7. 安装左右饰板。请参阅中控台 Hocket 饰条，左，总成 ((拆卸和更换))。
  8. 安装左右前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  9. 安装左右后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
  10. 安装后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
  11. 安装中控台手机托盘总成。请参阅电话托盘（卡夹型） ((拆卸和更换))。
