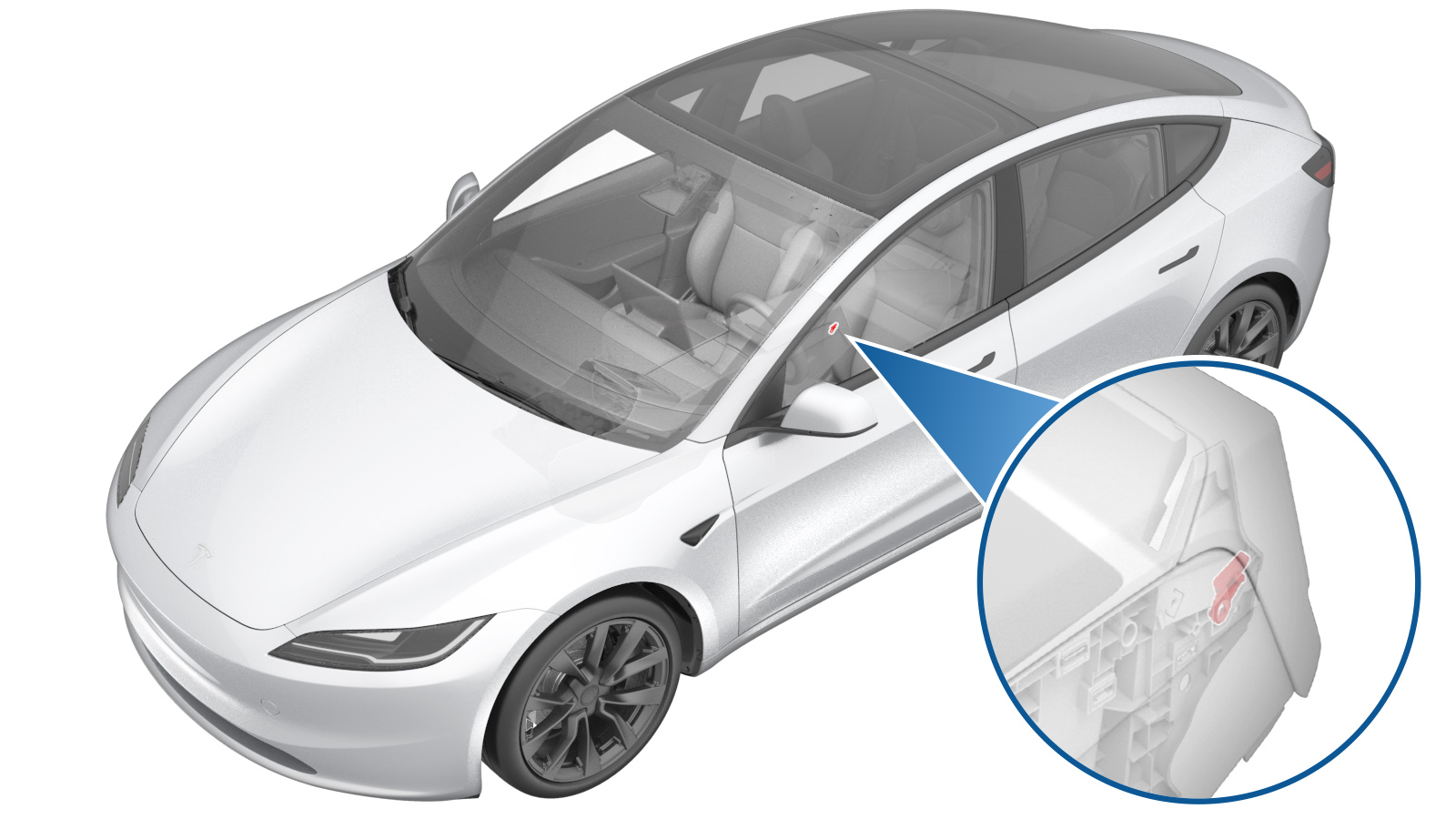

扶手，惯性锁总成 ((拆卸和更换))

校正代码 1519010072 FRT 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 扶手，惯性锁总成 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将惯性锁固定到中控台的螺钉
0.8 Nm (7 lbs-in)
  • 梅花 T20 套筒
  • 无绳棘轮/冲击钻
  • 2 英寸加长件
  • 六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
 重复使用

拆卸

  1. 拆卸中控台手机托盘总成。请参阅电话托盘（卡夹型） ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需从手机托盘上拆下感应式充电器。
  2. 拆卸后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
  3. 拆卸左后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
  4. 拆卸左前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  5. 拆卸左侧饰板。请参阅中控台 Hocket 饰条，左，总成 ((拆卸和更换))。
  6. 对车辆右侧重复第3步至第5步。
  7. 拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
  8. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接） (Modify)
  9. 拆卸后端模块总成。请参阅 中控台后端模块总成 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    注
    无需从总成上拆下后端模块。

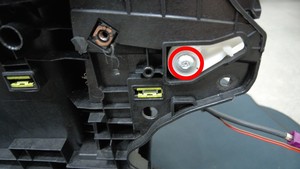

  10. 拆卸将惯性锁固定到中控台的螺钉。
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
    • 六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）

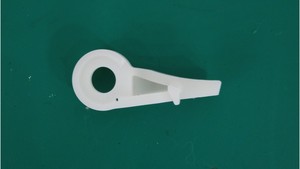

  11. 将惯性锁从中控台上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿使弹簧掉落。

安装

  1. 将惯性锁放置在中控台上。
  2. 安装将惯性锁固定到中控台的螺钉。
    0.8 Nm (7 lbs-in)
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
    • 六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
  3. 安装后端模块总成。请参阅 中控台后端模块总成 ((拆卸和更换))
  4. 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接） (Modify)
  5. 安装前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
  6. 安装左侧饰板。请参阅中控台 Hocket 饰条，左，总成 ((拆卸和更换))。
  7. 安装左前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  8. 安装左后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
  9. 对车辆右侧重复第6步至第8步。
  10. 安装后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
  11. 安装中控台手机托盘总成。请参阅电话托盘（卡夹型） ((拆卸和更换))。
