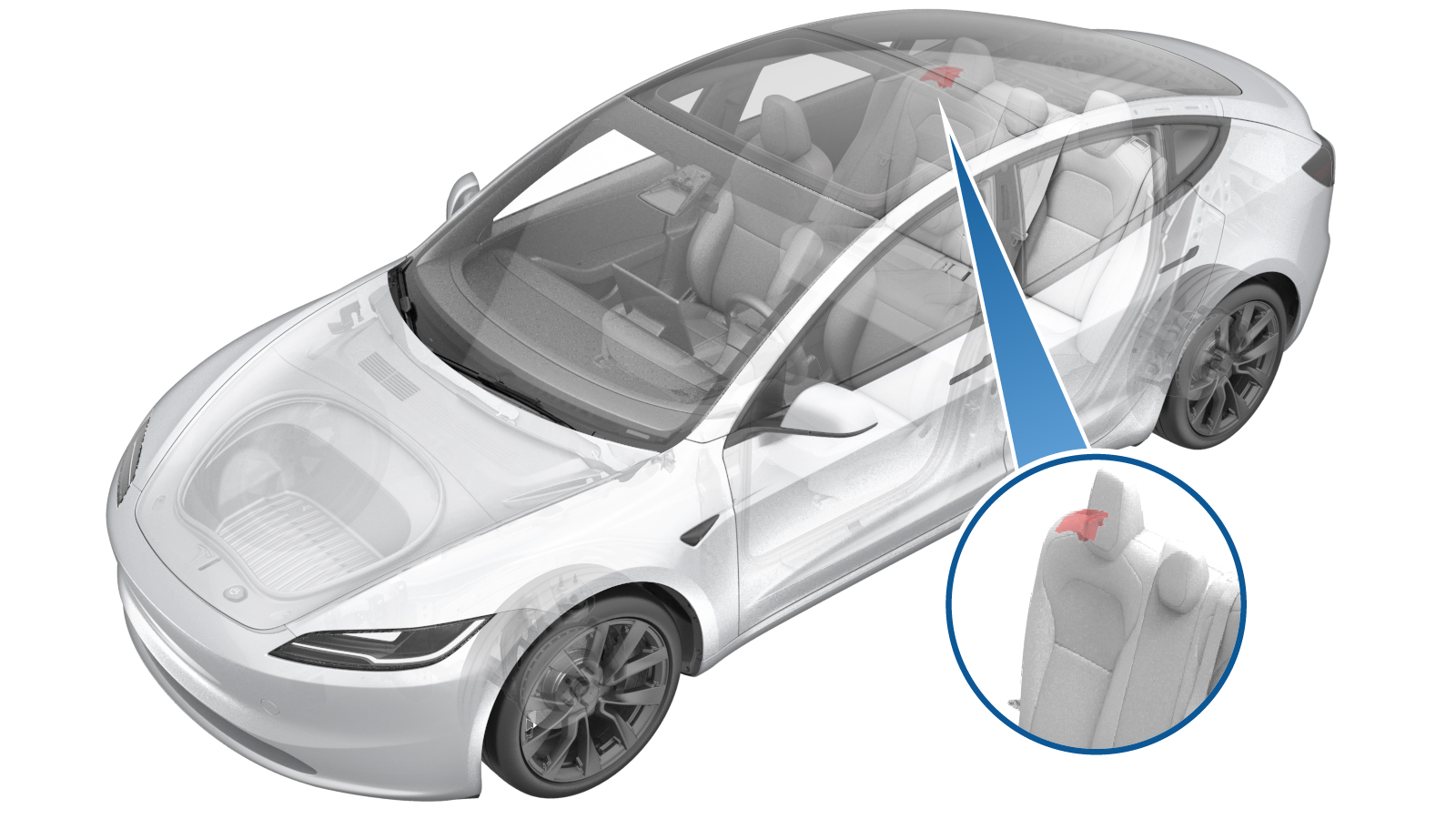

第二排座椅靠背把手总成 - 右 ((拆卸和更换))

校正代码 1305020072 FRT 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 第二排座椅靠背把手总成 - 右 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将第二排右侧座椅靠背把手固定到座椅靠背框架的螺栓（2 个）
2 Nm (1.5 lbs-ft)
  • 梅花 T25 套筒
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
 重复使用

拆卸

  1. 拆卸第二排右侧座椅侧部承梁。请参阅第二排肘板 - 左 ((拆卸和更换))。
  2. 拆卸第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
  3. 拆卸第二排右侧座椅靠背。请参阅第二排座椅靠背 - 右 ((拆卸和更换))。
  4. 拆卸第二排右侧座椅靠背铰链支架。请参阅第二排座椅靠背铰链支架总成 - 左 ((拆卸和更换))。
  5. 拆卸第二排右侧孔罩。请参阅第二排座椅靠背中间饰框 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    第二排右侧孔罩上有 2 个卡子。
  6. 拆卸第二排右侧座椅靠背闩锁释放边框。请参阅第二排座椅靠背闩锁释放保护框 - 右 ((拆卸和更换))。

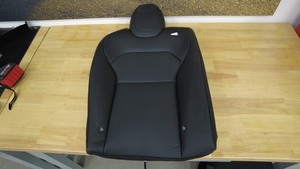

  7. 拉开第二排右侧座椅靠背蒙皮罩拉链。
  8. 将电气线束穿过第二排右侧座椅靠背蒙皮罩。
  9. 将第二排右侧座椅靠背蒙皮饰板罩下部从枢轴杆上松开。
  10. 拆卸将第二排右侧座椅靠背把手固定到座椅靠背框架的螺栓（2 个）。
    提示： 推荐使用以下工具：
    • 梅花 T25 套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  11. 将第二排右侧座椅靠背总成从框架上拆下。

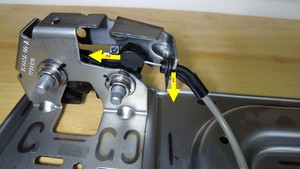

  12. 松开将第二排右侧座椅靠背闩锁控制线缆固定到第二排右侧座椅框架的卡子（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    请按照标记好的顺序逐个松开卡子。

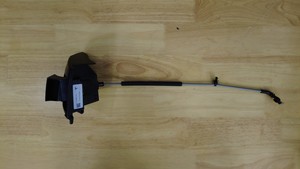

  13. 拆卸将第二排右侧座椅靠背把手总成固定到框架的卡子，然后将把手总成从框架上拆下。

安装

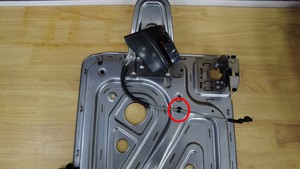

  1. 安装将第二排右侧座椅靠背把手总成固定到框架上的卡子。

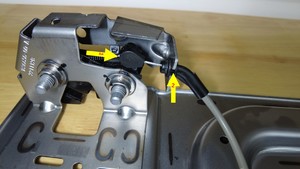

  2. 安装将第二排右侧座椅靠背闩锁控制线缆固定到右侧第二排座椅框架的卡子（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    请按照标记好的顺序逐个安装卡子。
  3. 将第二排右侧座椅靠背总成安装到框架上。
  4. 安装将第二排右侧座椅靠背把手固定到座椅靠背框架的螺栓（2 个）。
    2 Nm (1.5 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T25 套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  5. 将右侧座椅靠背蒙皮罩下部安装到枢轴杆上。
  6. 将电气线束穿过右侧座椅靠背蒙皮罩。
  7. 拉上第二排右侧座椅靠背外罩拉链。
  8. 安装第二排右侧座椅靠背闩锁释放边框。请参阅第二排座椅靠背闩锁释放保护框 - 右 ((拆卸和更换))。
  9. 安装第二排右侧孔罩。请参阅第二排座椅靠背中间饰框 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    第二排右侧孔罩上有 2 个卡子。
  10. 安装第二排右侧座椅靠背铰链支架。请参阅第二排座椅靠背铰链支架总成 - 左 ((拆卸和更换))。
  11. 安装第二排右侧座椅靠背。请参阅第二排座椅靠背 - 右 ((拆卸和更换))。
  12. 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))。
  13. 安装第二排右侧座椅侧部承梁。请参阅第二排肘板 - 左 ((拆卸和更换))。
