左后车门，电子释放开关 ((拆卸和更换))
校正代码
1513020052
FRT
0.18
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后车门内把手固定到车门饰板的螺栓（2 个） |
 1 Nm (.7 lbs-ft) |
|
重复使用 | |
| 将车门内部释放开关固定到左后车门饰板的螺栓 |
1 Nm (.7 lbs-ft) |
|
重复使用 |
拆卸
- 打开左后车门。
- 降下左后车窗。
- 拆卸左后车门地面照明灯。请参阅后门饰板地面照明灯 ((拆卸和更换))。
- 拆卸左后车门饰板。请参阅车门饰板总成，左后 ((拆卸和更换))。
-

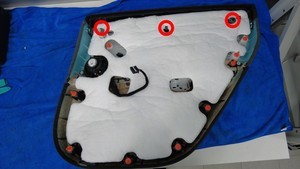

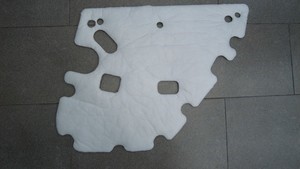

松开锁片（3 个），然后将 NVH 垫从左后车门饰板上拆下。
注建议在协助下固定住车门饰板。注请勿拆下车门电气连接器和卡子。
-

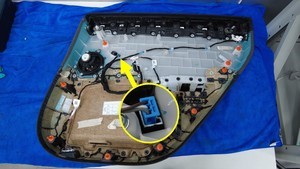

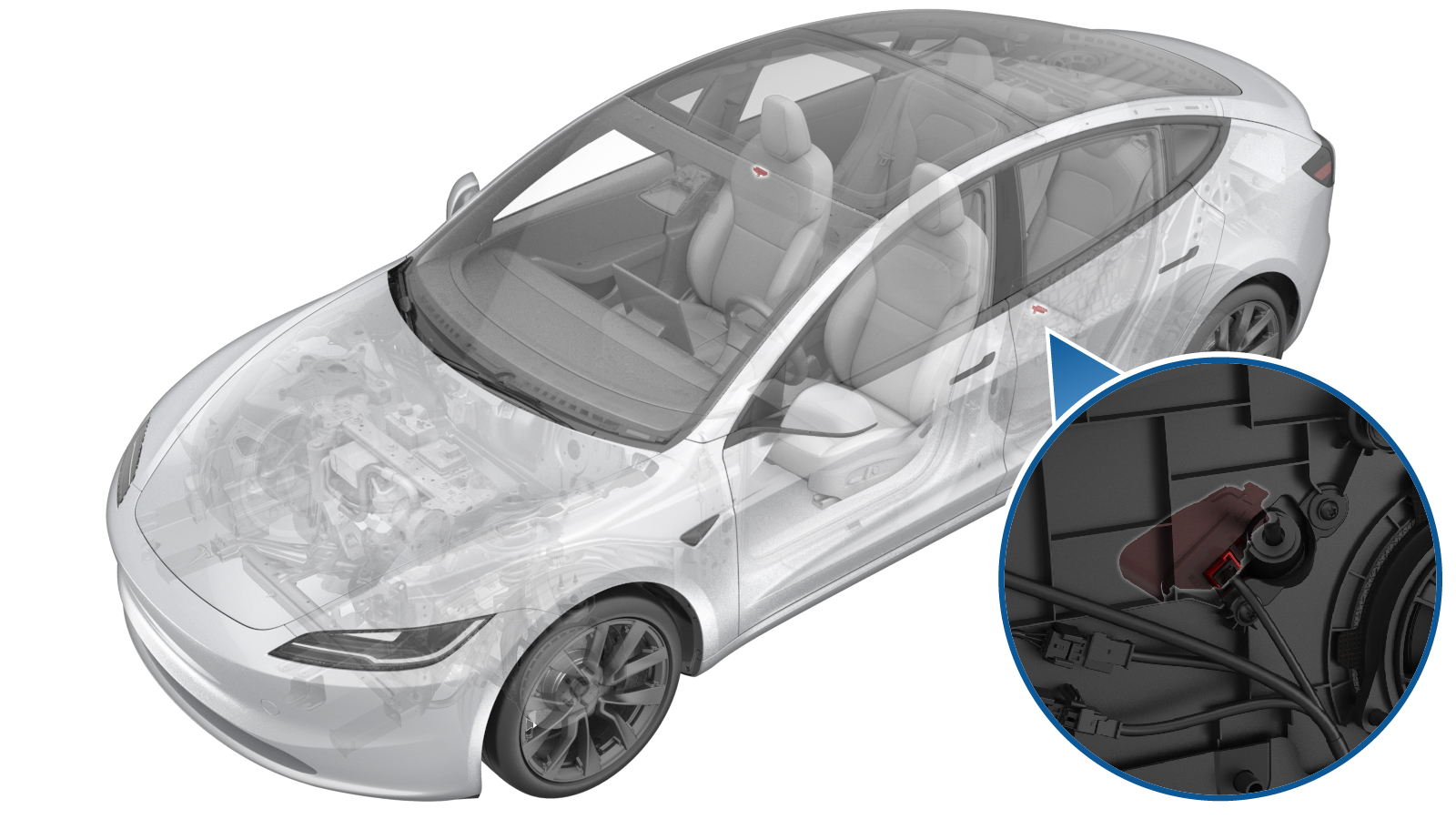

断开电动释放开关连接器。
-

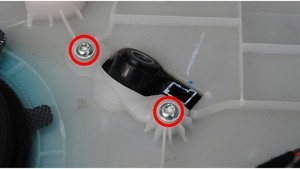

拆卸将左后车门内把手固定到车门饰板的螺栓（2 个）。
提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 梅花 T20 套筒
- 棘轮/扭矩扳手
-

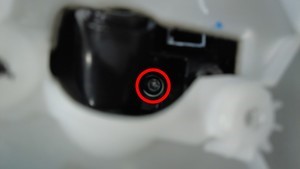

拆卸将电动释放开关固定到车门把手的螺栓。
注推荐使用以下工具：
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 梅花 T20 套筒
- 棘轮/扭矩扳手
注轻轻松开车门把手，以便接触螺栓。
-

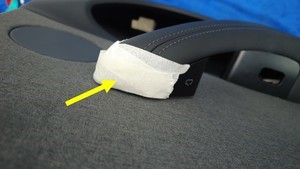

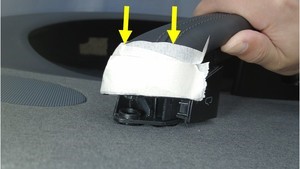

在作业区域的四周粘贴遮蔽胶带，以保护车门饰板。
-

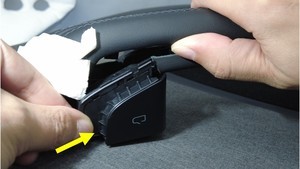

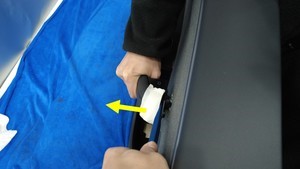

撬开车门内把手前部。
注确保留有足够空间以拆卸车门内部释放开关。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-

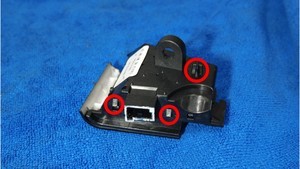

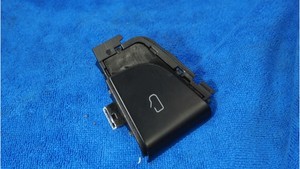

松开锁片，然后将车门内部释放开关从车门饰板上拆下。
安装
-
紧固将车门内部释放开关固定到车门饰板的锁片 。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-
将车门内把手前部紧固到车门饰板上。
- 从车门饰板上揭下遮蔽胶带。
-
安装将电动释放开关固定到车门把手的螺栓。1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 梅花 T20 套筒
- 棘轮/扭矩扳手
注轻轻松开车门把手，以便接触螺栓。
-
安装将车门内把手固定到车门饰板的螺栓（2 个）。1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 梅花 T20 套筒
- 棘轮/扭矩扳手
-
连接电动释放开关连接器。
-
将 NVH 垫安装到后车门饰板上，然后将其用锁片（3 个） 固定。
- 安装左后车门地面照明灯。请参阅后门饰板地面照明灯 ((拆卸和更换))。
- 安装左后车门饰板。请参阅车门饰板总成，左后 ((拆卸和更换))
