后视镜总成 - LH（拆卸和更换）
校正代码
12091102 0.30
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 拆下左侧后视镜无檐罩。请参阅无檐罩 - 后视镜 - LH（拆卸和更换）。
- 拆下左侧前门装饰件。请参阅装饰 - 饰板 - 前车门 - LH（拆卸和更换）。
- 拆下左侧前门饰板。请参阅面板 - 车门饰板 - 前 - LH（拆卸和更换）。
- 拆下左侧前门外侧密封条。请参阅密封件 - 外侧密封条 - 前车门 - LH（拆卸和更换）。
- 拆下左侧前门内侧带状密封件。请参阅密封件 - 内侧密封条 - 前车门 - LH（拆卸和更换）。
-
断开后视镜总成电气连接器，然后松开将电气线束固定到车门的卡子。
-

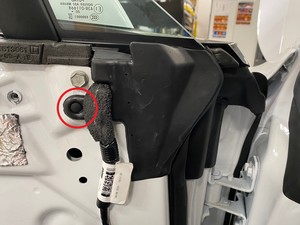

拆下门板密封条上的树形头卡子，以便接近后视镜总成螺栓。
-
拆下将后视镜总成固定到车门的螺栓（3 个）。
注12 毫米或 13 毫米。扭矩为 18 Nm。
-

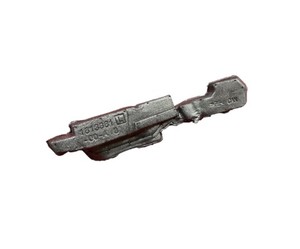

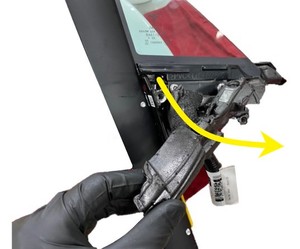

先将后视镜总成上的泡沫密封条拆下，然后再将后视镜从车辆上取下。

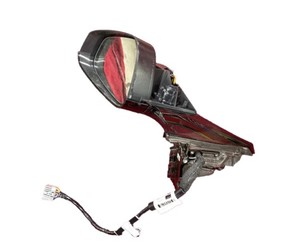

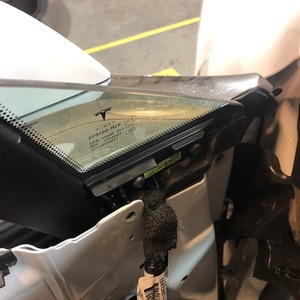

注小心地将后视镜总成垂直向上抬起，以便将其从车辆上拆下。
-

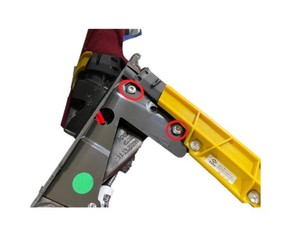

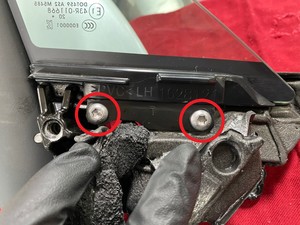

拆下将后视镜总成固定到左侧前侧围玻璃总成的螺栓（2 个）。
注T30。扭矩为 6 Nm。
-
拆下将左侧前侧围玻璃导轨固定到后视镜总成的螺栓 (2 个)。
注T30。扭矩为 6 Nm。
-

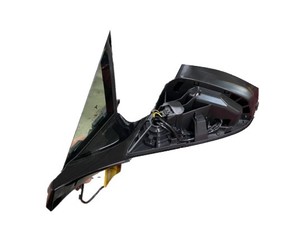

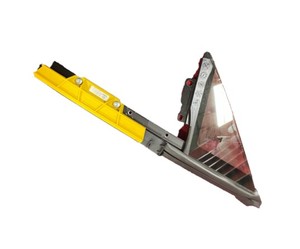

从后视镜总成上拆下左侧前侧围玻璃。
安装
-
安装将后视镜总成固定到左侧前侧围玻璃的螺栓（2 个）。
注T30。扭矩为 6 Nm。
-
安装将左侧前侧围玻璃导轨固定到后视镜总成的螺栓 (2 个)。
注T30。扭矩为 6 Nm。
-

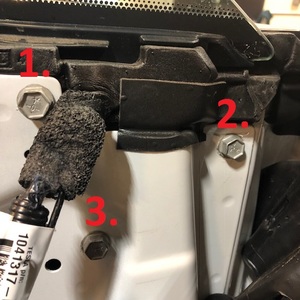

安装将后视镜总成固定到车门的螺栓（3 个）。
注12 毫米或 13 毫米。扭矩为 18 Nm。注如果安装带垫圈的改装后视镜，请使用 12 毫米的紧固件 1128096-00-B。注将导轨对准前部夹层侧玻璃。警告确保电气线束连接器位于车门内侧。未按以下顺序安装紧固件可能导致 NVH 问题。
-

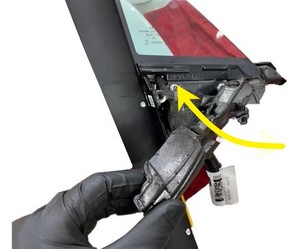

将泡沫密封条安装至后视镜总成。
-
将树形头卡子安装到门板密封条固定夹上。
-
连接后视镜电气连接器，然后将线束夹固定至车门。
- 安装左侧前门内侧带状密封件。请参阅密封件 - 内侧密封条 - 前车门 - LH（拆卸和更换）。
- 安装左侧前门外侧密封条。请参阅密封件 - 外侧密封条 - 前车门 - LH（拆卸和更换）。
- 安装左侧前门饰板。请参阅面板 - 车门饰板 - 前 - LH（拆卸和更换）。
- 安装左侧前门装饰件。请参阅装饰 - 饰板 - 前车门 - LH（拆卸和更换）。
- 安装左侧后视镜无檐罩。请参阅无檐罩 - 后视镜 - LH（拆卸和更换）。
