功率转换系统（拆卸和更换）

校正代码 16301002 4.86 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

  1. 将车辆驶至双柱举升机上。请参阅举升车辆 - 双柱举升机。
  2. 执行冷却系统热加注排空。请参阅冷却液 - 冷却系统（加注/排放）。
  3. 拆卸左右门槛板防擦板。请参阅防擦板 - 门槛板 - LH（拆卸和更换）。
  4. 拆卸左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）。
  5. 放置双柱举升机垫，以便拆卸高压电池。
  6. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  7. 断开低压电源。请参阅低压电源（断开和连接）。
  8. 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。。
  9. 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
  10. 拆卸烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
  11. 拆下高压电池。请参阅高压电池（全轮驱动）（拆卸和安装）。
  12. 执行功率转换系统冷却液排放。请参阅功率转换系统冷却液（排放）。
  13. 拆下高压电池前检修板。请参阅盖板 - 前维修孔 - 高压电池（拆卸和安装）。

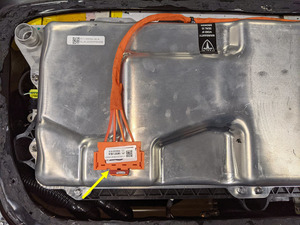

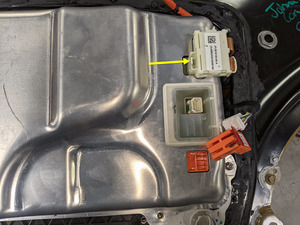

  14. 使用塑料饰板工具抬起连接器锁，按下锁片，然后从功率转换系统高压直流连接器上断开电气线束。

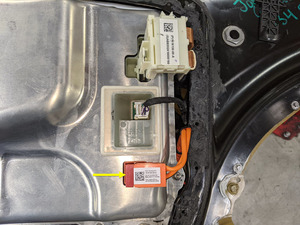

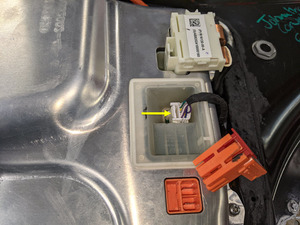

  15. 按下锁片，然后将电气线束从功率转换系统逻辑连接器上断开。
  16. 按下锁片，然后使用塑料饰板工具将电气线束从功率转换系统高压直流连接器上断开。
  17. 使用塑料饰板工具抬起连接器锁，按下锁片，然后将空调滤清器电气线束从功率转换系统高压交流连接器上断开。

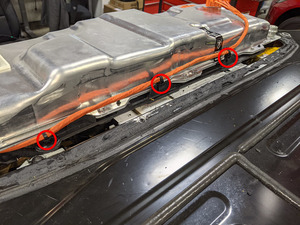

  18. 松开将空调滤清器电气线束固定到安装托盘的夹子（3 个），然后将空调滤清器电气线束移至一旁。

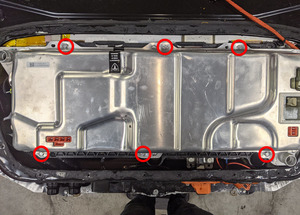

  19. 拆卸将功率转换系统固定到安装托盘的 8 毫米螺栓（6 个）。

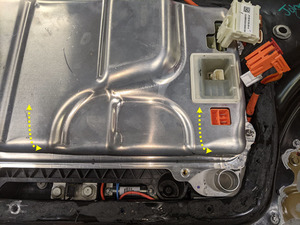

  20. 稍稍向上抬起功率转换系统，移至左侧以脱离电池外壳边缘，然后直接向上抬起高压电池，将其取出。

安装

  1. 如果安装替换功率转换系统且高压电池为 F 版或更早版本，则继续执行下一步。否则，请跳至第 9 步。
  2. 将替换功率转换系统倒置在合适的工作台上。

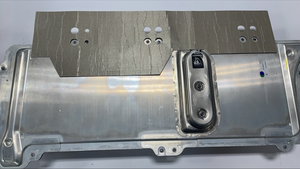

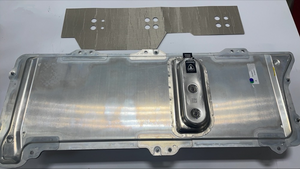

  3. 如图所示，将云母护罩放置在功率转换系统上，并将云母护罩中的孔与功率转换系统中的孔对齐。

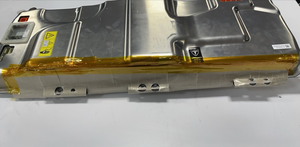

  4. 沿云母护罩边缘粘贴 Kapton 胶带，将护罩完全固定到功率转换系统上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保孔仍然相互对齐。

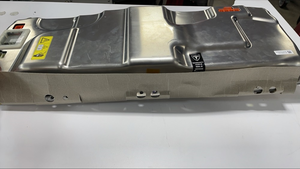

  5. 小心地将功率转换系统右侧朝上放置。

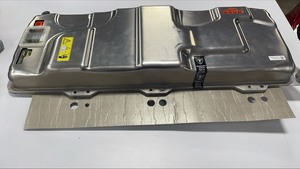

  6. 小心地将云母护罩折叠在功率转换系统的锁片（3 个）上，使护罩中的孔与功率转换系统中的孔对齐。

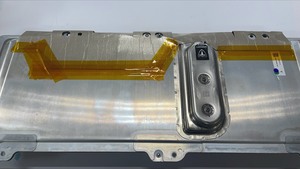

  7. 沿云母护罩边缘粘贴 Kapton 胶带，将护罩完全固定到功率转换系统上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保孔仍然相互对齐。
  8. 确保云母护罩完全固定在功率转换系统上。必要时，再贴一些 Kapton 胶带。
  9. 将功率转换系统向下放入高压电池中，移到右侧，使其位于电池外壳边缘下方，并与安装孔对齐。
  10. 安装将功率转换系统固定到安装托盘的 8 毫米螺栓（6 个）。
    6 Nm (4.4 lbs-ft)
  11. 移动空调滤清器电气线束，使其沿功率转换系统排布，然后紧固将电气线束固定到安装托盘的夹子（3 个）。
  12. 将空调滤清器电气线束连接到功率转换系统高压交流连接器上，然后按下连接器锁。
  13. 将电气线束连接到功率转换系统高压直流连接器上。
  14. 将电气线束连接到功率转换系统逻辑连接器上。
  15. 将电气线束连接到功率转换系统高压直流连接器上，然后按下连接器锁。
  16. 安装高压电池前检修板。请参阅盖板 - 前维修孔 - 高压电池（拆卸和安装）。
  17. 测量烟火电池断接开关安装点间的电压，然后安装烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
  18. 执行功率转换系统冷却液泄漏测试。请参阅功率转换系统冷却液泄漏测试（工作台上）。
  19. 执行高压电池漏气测试。请参阅高压电池漏气测试（工作台上）。
  20. 安装高压电池。请参阅高压电池（全轮驱动）（拆卸和安装）。
  21. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
  22. 连接低压电源。请参阅低压电源（断开和连接）。
  23. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  24. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
  25. 在 Toolbox 3 中，点击 Action/Autodiag 选项卡， 在搜索字段中输入 “redeploy”，点击 Service Redeploy，点击 RUN，然后等待例程完成。
  26. 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
  27. 安装左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）。
  28. 安装左右门槛板防擦板。请参阅防擦板 - 门槛板 - LH（拆卸和更换）。
  29. 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
