座椅总成 - 第一排 - LH（拆卸和更换）
校正代码
13040102 0.42
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
注
前排座椅包含安全气囊和预紧器，因此必须妥善处理。请参阅拆卸并弃置前排座椅气囊了解更多信息添加校正代码 20010707 以记录工时，破坏性拆卸和弃置前排座椅气囊和预紧器不计入前排座椅拆卸和更换工时
- 2023 年 10 月 24 日：更新了“用已配备前排中间气囊 (Farside Air Bag) 的座椅替换未配备前排中间气囊 (Farside Air Bag) 的座椅时”需要设置的网关配置值。
- 2023 年 7 月 19 日：添加了座椅滑轨盖步骤并更新了软件重新安装和座椅校准步骤。
- 2023 年 6 月 19 日：更新了座椅安全带联动装置释放和安装步骤。
- 2023 年 6 月 15 日：添加了将未配备 FSAB 座椅更换为配备 FSAB 座椅的更改配置步骤。
拆卸
- 打开左侧车门，降下左侧车窗。
- 将第一排左侧座椅向前移动。
-
用一字螺丝刀逆时针转动前座椅安全带联动装置的锁止机构，以便将其从预紧器松开，然后将联动装置从预紧器上滑下并将其放置在一旁。
警告请勿顺时针旋转，以免损坏锁止机构。注联动装置的设计可能有所不同，但功能相同。注松开时，锁定螺钉将保持在水平位置。注联动装置松开时会发出轻微的咔嗒声。
- 拆卸第一排左侧座椅滑轨后盖。
-
拆卸并弃置将第一排左侧座椅滑轨后部固定到底板的螺栓（2 个）。
34 Nm (25.1 lbs-ft)提示： 推荐使用以下工具：- 梅花 Plus T45 套筒
- 将第一排左侧座椅后移。
- 拆卸第一排左侧座椅滑轨前盖。请参阅盖板 - 前 - 座椅滑轨 - 第一排座椅（拆卸和更换）。
-
拆卸并弃置将第一排左侧座椅滑轨前部固定到底板的螺栓（2 个） 。34 Nm (25.1 lbs-ft)提示： 推荐使用以下工具：
- 梅花 Plus T45 套筒
- 将座椅移到滑轨中间，并将座椅靠背完全竖起。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 将第一排左侧座椅向后倾斜，以便接触座椅底部。
-

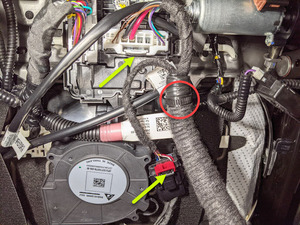

松开将线束固定到座椅总成的卡子。
-
松开黑色连接器上的红色锁片，然后从座椅控制器上断开左侧车身线束电气连接器（2 个）。
-
在协助下，将第一排左侧座椅从车上拆下。
警告小心操作，避免在拆卸过程中损坏部件。
安装
-
在协助下，将第一排左侧座椅放置到车辆上。
警告小心操作，避免在安装过程中损坏部件。
- 将第一排左侧座椅向后倾斜，以便接触座椅底部。
-
将左侧车身线束电气连接器（2 个）连接到座椅控制器，然后接合黑色连接器上的红色锁片。
-
安装将线束固定到座椅总成的卡子。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 将第一排左侧座椅前移。
-
将前座椅安全带联动装置安装到预紧器上：
-
安装新的螺栓（2 个），将第一排左侧座椅滑轨后部固定到底板。34 Nm (25.1 lbs-ft)提示： 推荐使用以下工具：
- 梅花 Plus T45 套筒
- 安装第一排左侧座椅滑轨后盖。
- 将驾驶位座椅向后移动。
-
安装新的螺栓（2 个），将第一排左侧座椅滑轨前部固定到底板。34 Nm (25.1 lbs-ft)提示： 推荐使用以下工具：
- 梅花 Plus T45 套筒
- 安装第一排左侧座椅滑轨前盖。请参阅 盖板 - 前 - 座椅滑轨 - 第一排座椅（拆卸和更换）。
- 将驾驶位座椅移回原位。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。
- 仅限北美地区：如果将未配备前排中间气囊 (FSAB) 的座椅更换为配备此设备的座椅，则执行以下操作：
- 使用车辆触摸屏启用“维护模式”。请参阅维护模式（启用和禁用）。
- 重新安装车辆软件。请参阅固件重新安装 - 触摸屏。
- 在车辆触摸屏上，点击，然后等待例行程序完成。
- 关闭左侧车门，升起左侧车窗。
