校正代码 24300012 1.80 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

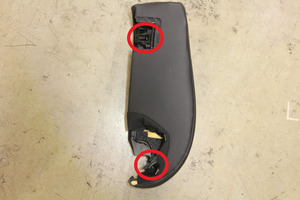

1. 拆下左侧 A 柱中部饰板
   注

   1 个卡子，2 个锁片





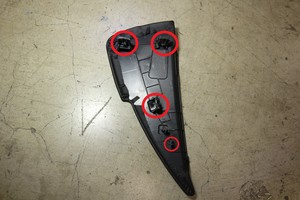

2. 拆下左侧仪表板端盖
   注

   4 个卡子





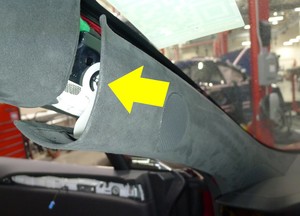

3. 拆下左侧 A 柱上部饰板
   注

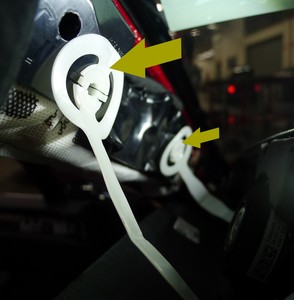

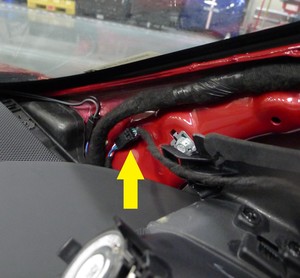

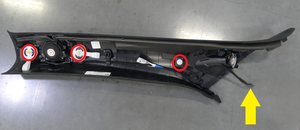

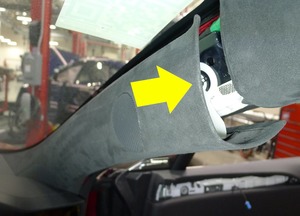

   2 个系带夹，1 个卡子，1 个连接器，拉动 A 柱上部内侧；按下 2 个锁片以便将系带从车身侧拆下，断开高频扬声器，然后向上拉动 A 柱上部将其拆下









4. 拆下左侧遮阳板支架盖板
   注

   4 个卡子；打开遮阳板可能会腾出更大的作业空间



5. 拆下左侧遮阳板紧固件
   注

   1 个螺钉，T25，3.5 Nm；打开遮阳板可腾出更大的作业空间

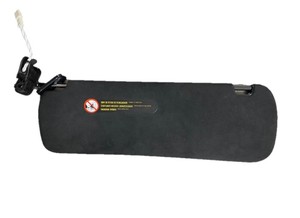

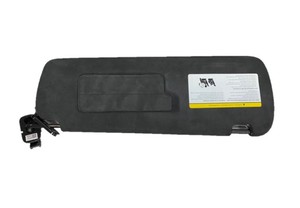

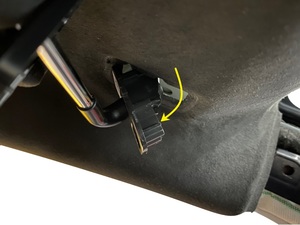

6. 从顶篷区域拆下左侧遮阳板
   注

   折叠遮阳板到合上和打开位置，但不要锁定到位

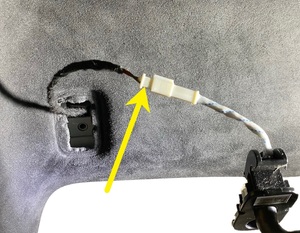

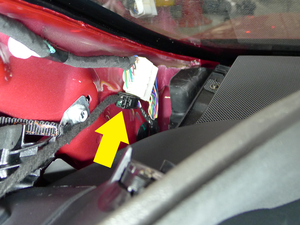

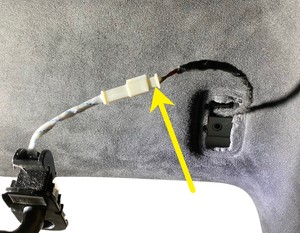

7. 断开左侧遮阳板连接器
   注

   1 个连接器







8. 打开右侧前车门
9. 拆下右侧A 柱中部饰板
   注

   1 个卡子，2 个锁片





10. 拆下右侧仪表板端盖
    注

    4 个卡子





11. 拆下右侧A 柱上部饰板
    注

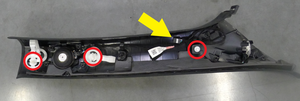

    2 个系带夹，1 个卡子，1 个连接器，拉动 A 柱上部内侧；按下 2 个锁片以便将系带从车身侧拆下，断开高频扬声器，然后向上拉动 A 柱上部将其拆下









12. 拆下右侧遮阳板支架盖板
    注

    4 个卡子；打开遮阳板可能会腾出更大的作业空间



13. 拆下右侧遮阳板紧固件
    注

    1 个螺钉，T25，3.5 Nm；打开遮阳板可能会增加作业空间



14. 从顶篷区域拆下右侧遮阳板



15. 断开右侧遮阳板连接器
    注

    1 个连接器







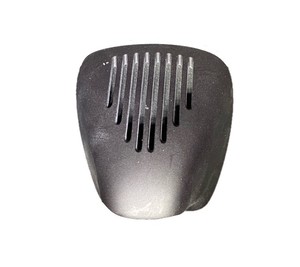

16. 取下后视镜下盖
    注

    4 个锁片，向内按压盖板侧边，然后向下拉动底部边缘以取下

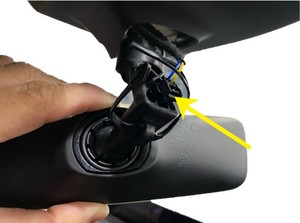

17. 断开后视镜连接器
    注

    1 个连接器

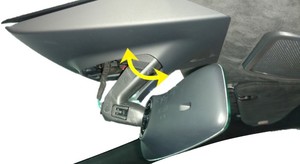

18. 拆下后视镜
    注

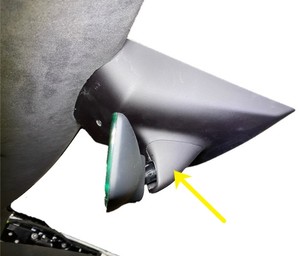

    旋转后视镜以将其拆下



19. 拆下后视镜上盖
    注

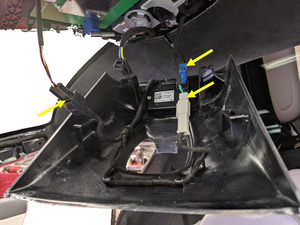

    4 个卡子，3 个连接器，小心地向下拉后视镜上盖，将其从卡子上松开





20. 前移左侧前座椅
21. 打开左侧后车门

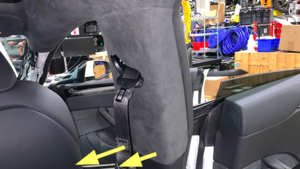

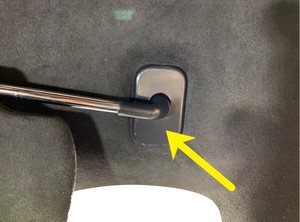

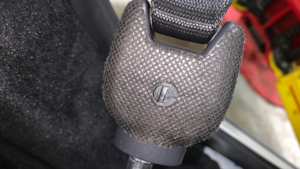

22. 松开前排左侧座椅安全带
    注

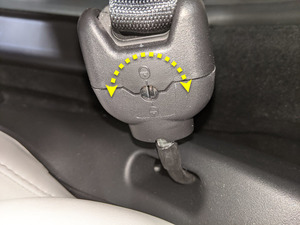

    逆时针旋转释放机构。松开后，请顺时针旋回



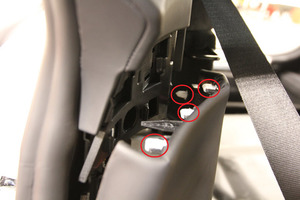

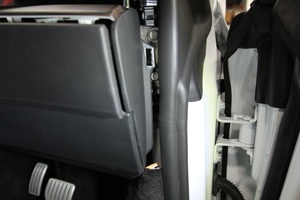

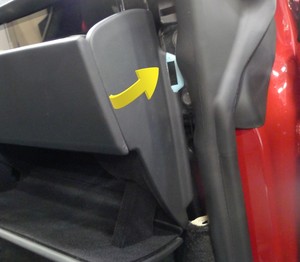

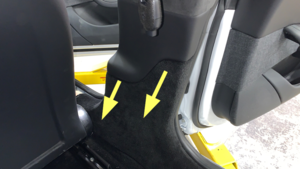

23. 部分松开左侧 B 柱下部
    注

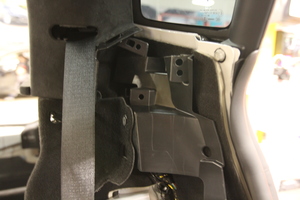

    6 个卡子；从上部饰板和车身上松开

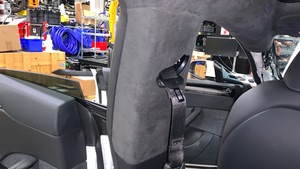

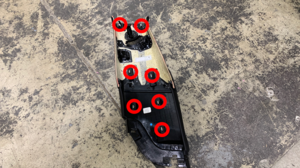

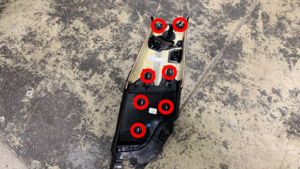

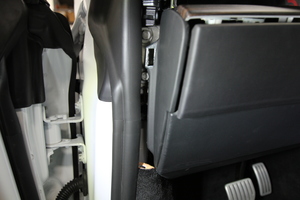

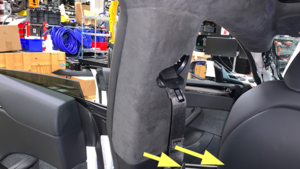

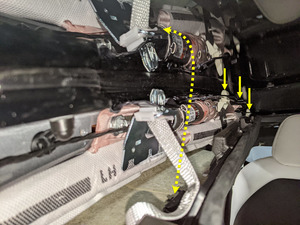

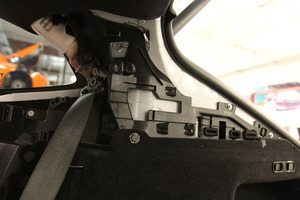

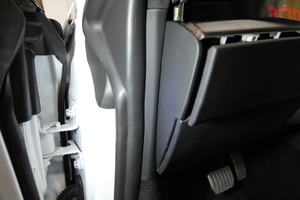

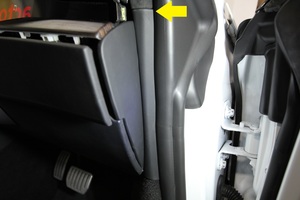

24. 拆下左侧 B 柱上部
    注

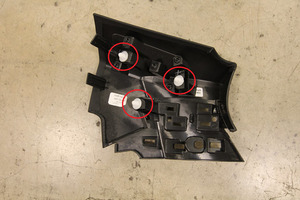

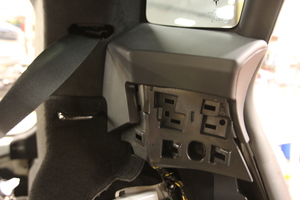

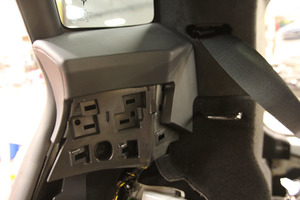

    7 个卡子；松开卡子并将安全带穿过 B 柱；小心不要使 B 柱上部分离；饰板中心附近有塑料焊缝，将上部和下部固定在一起

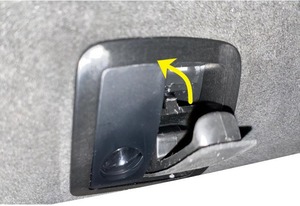

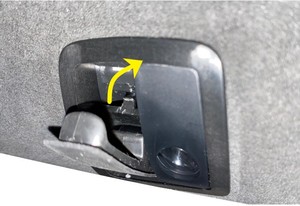

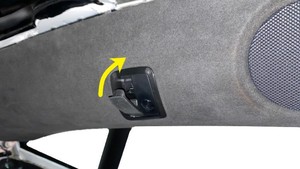

25. 推动以打开左侧衣帽钩



26. 撬开左侧衣帽钩螺钉盖板
    注

    2 个锁片



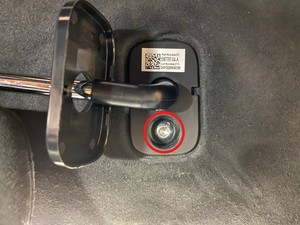

27. 拆下左侧衣帽钩螺钉
    注

    1 个螺钉，T25，2.5 Nm



28. 前移右侧前座椅
29. 打开右侧后车门
30. 松开前排右侧座椅安全带
    注

    逆时针旋转释放机构。松开后，请顺时针旋回



31. 部分松开右侧B 柱下部
    注

    6 个卡子；从上部饰板和车身上松开





32. 拆下右侧B 柱上部
    注

    7 个卡子；松开卡子并将安全带穿过 B 柱；小心不要使 B 柱上部分离；饰板中心附近有塑料焊缝，将上部和下部固定在一起

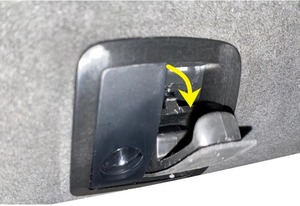

33. 推动以打开右侧衣帽钩



34. 撬开右侧衣帽钩螺钉盖板
    注

    2 个锁片



35. 拆下右侧衣帽钩螺钉
    注

    1 个螺钉，T25，2.5 Nm



36. 打开掀背尾门

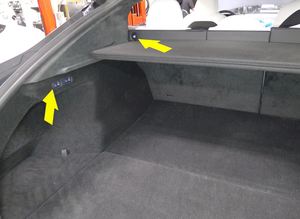

37. 拆下行李架

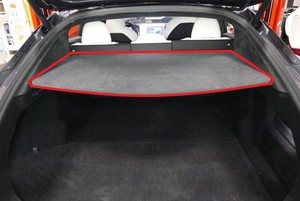

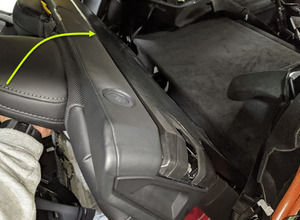

38. 拆下左侧承梁饰板
    注

    1 个卡子，1 个锁片，从上部入手

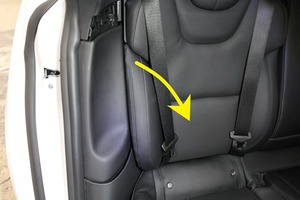

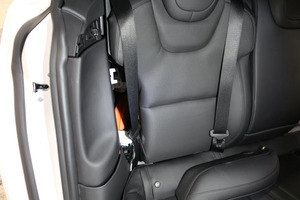

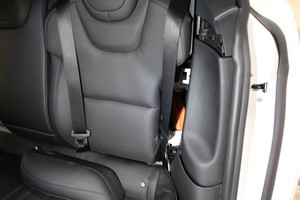

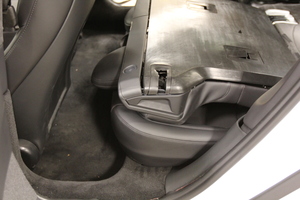

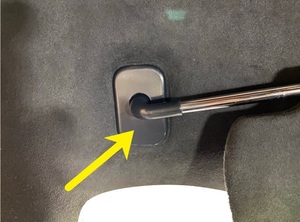

39. 放倒 60 百分比座椅
    注

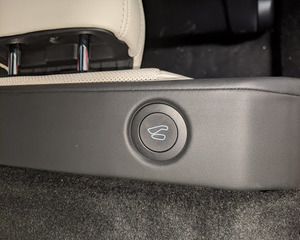

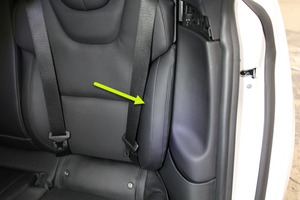

    按动靠背按钮或行李箱开关松开座椅。如果没有座垫，请按要求保护座椅

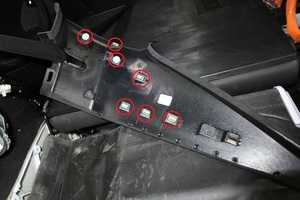

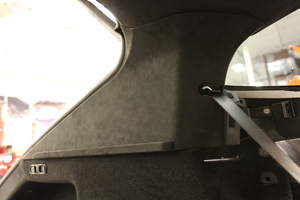

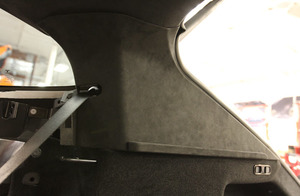

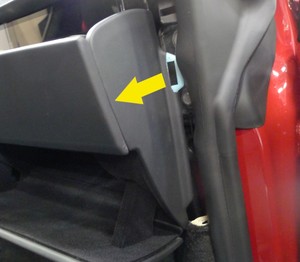

40. 将左侧 C 柱下部饰板与左侧 C 柱中部饰板分离
    注

    4 个卡子，1 个基线

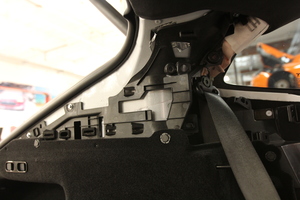

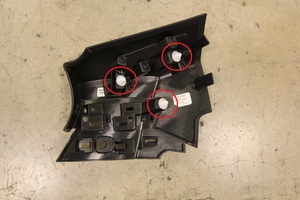

41. 拆下左侧 C 柱中部饰板
    注

    3 个卡子







42. 拆下左侧 C 柱上部饰板，并放至一旁
    注

    7 个卡子







43. 拆下右侧承梁饰板
    注

    1 个卡子，1 个锁片，从上部入手







44. 放倒 40 百分比座椅
    注

    如果没有座垫，请按要求保护座椅



45. 将右侧C 柱下部饰板与右侧C 柱中部饰板分离
    注

    4 个卡子，1 个基线



46. 拆下右侧C 柱中部饰板
    注

    3 个卡子







47. 拆下右侧C 柱上部饰板，并放至一旁
    注

    7 个卡子

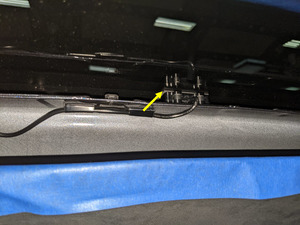

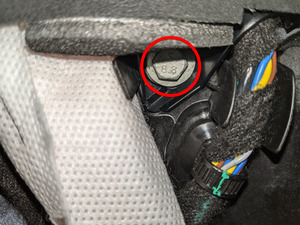

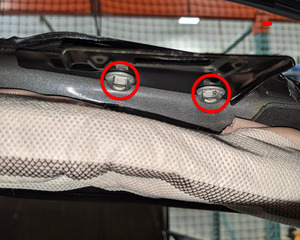

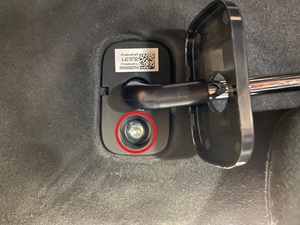

48. 拆下将顶篷后部固定到车身的螺栓
    注

    2 个螺栓，10 毫米，3 Nm，螺栓位于顶篷的左侧及右侧





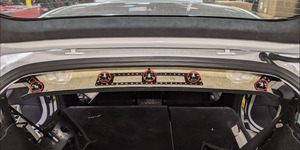

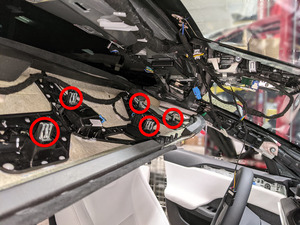

49. 从车身松开顶篷
    注

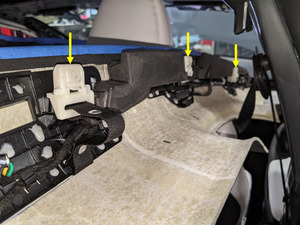

    18 个卡子，2 个挂钩；松开时，顶篷将由 8 个系带支撑；向上再向内推动，将衣帽钩总成上的挂钩从车身上松开









50. 关闭掀背尾门

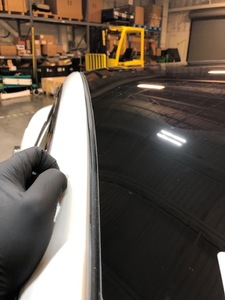

51. 在车辆外部粘贴胶带
    注

    盖住掀背尾门的侧纵梁和前角





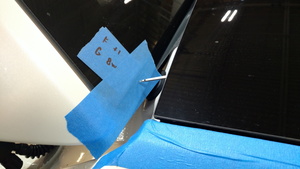

52. 测量并记录固定车顶玻璃与挡风玻璃、车身侧面和掀背尾门玻璃之间的间隙
    注

    测量数据将用于新玻璃的安装





53. 打开掀背尾门

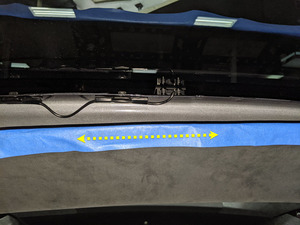

54. 使用遮蔽胶带以保护顶篷

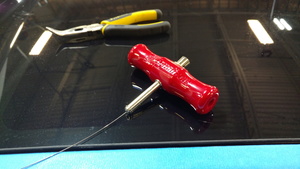

55. 切割一段方形钢丝，以便与 T 柄扳手一同使用
    注

    确保有足够的方形钢丝



56. 将工具插入后角处的车顶玻璃聚氨酯中



57. 连接方形线，回拉工具，让其穿过进入车辆



58. 将方形线插入一把 T 柄扳手



59. 固定第二个 T 柄扳手



60. 使用 T 柄扳手切开将车顶玻璃固定到车身的聚氨酯
    注

    建议请助手帮忙；在 XM 天线、车顶行李架块和 B 柱周围支架的螺栓附近操作时，需小心

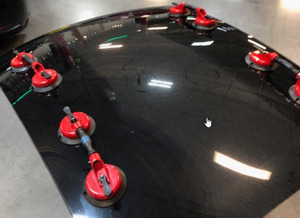

61. 将吸盘固定到车顶玻璃的每个角
    注

    4 个吸盘工具；建议请助手帮忙
62. 从车上拆下固定车顶玻璃
    注

    建议请助手帮忙；按照当地法规弃用

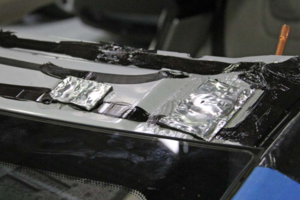

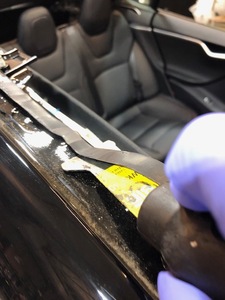

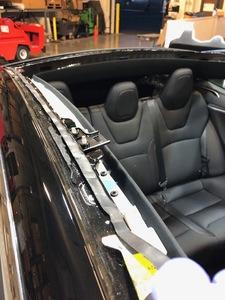

63. 清除车身上的旧聚氨酯
    注

    确保残留聚氨酯的厚度小于等于 1 毫米





64. 清除车身上的基线和其他碎屑

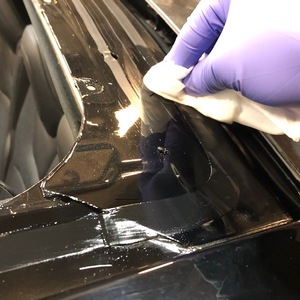

65. 用异丙醇 (IPA) 湿巾擦拭车身以清洁表面
    注

    等待 1 分钟让其风干





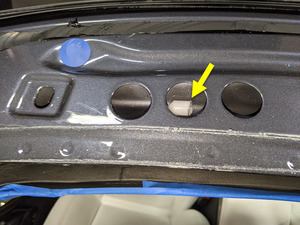

66. 更换在拆卸或清洁过程中损坏的车身塞子或胶带

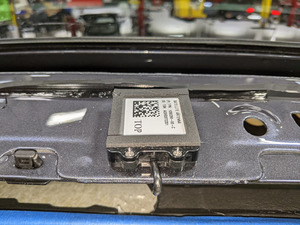

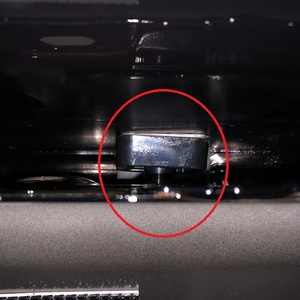

67. 检查 XM 天线，确保其牢固且泡沫未损坏
    注

    如有损坏，请根据需要进行更换。

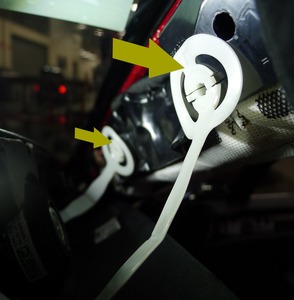

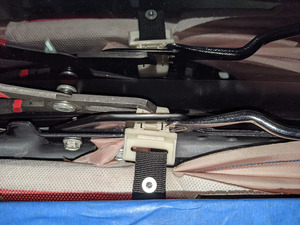

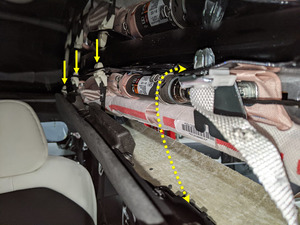

68. 将系带夹从车身上松开
    注

    6 个系带夹；有助于后续安装顶篷；可通过 Grainger Punchout 目录中的 eProcurment 购买用于松开这些卡子的理想工具，商品编号 2ZPP2 - GearWrench 推针钳







69. 从前车顶行李架支座紧固件上拆下盖
    注

    2 个盖



70. 拆下固定前车顶行李架支座的紧固件
    注

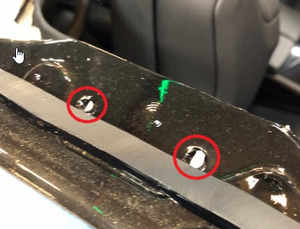

    2 个螺母，10 毫米，6.3 Nm；顶篷支架将与紧固件一起松开



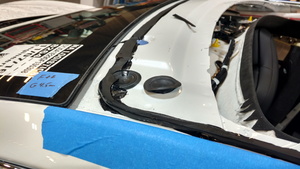

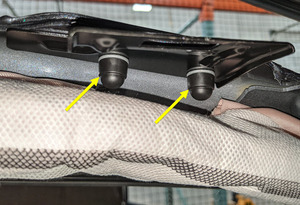

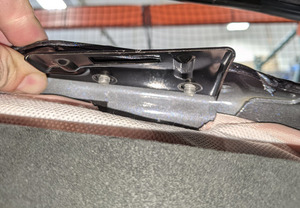

71. 拆下前车顶行李架支座
    注

    2 个螺柱；可能需要清除支座上的聚氨酯材料



72. 将新垫片安装到前车顶行李架支座块
    注

    2 个垫片



73. 安装前车顶行李架支座

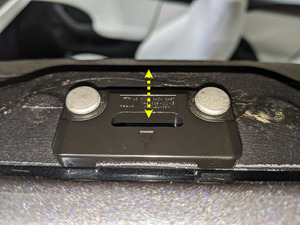

    注

    2 个螺柱；使箭头指向朝外



74. 安装固定前车顶行李架支座和顶篷支架的紧固件
    注

    2 个螺母，10 毫米，6.3 Nm；安装紧固件时，支撑顶篷支架





75. 将盖安装到前车顶行李架支座紧固件上
    注

    2 个盖

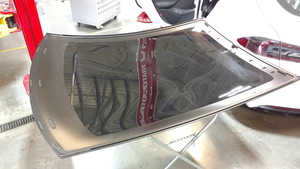

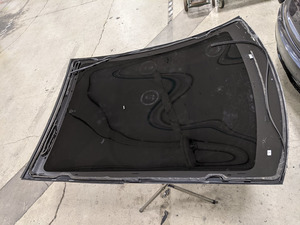

76. 将吸盘固定到新的车顶玻璃上



77. 将新车顶玻璃放到车上，以便进行干式装配
    注

    建议请助手帮忙
78. 确保间隙均保持在可接受的限值范围内
    注

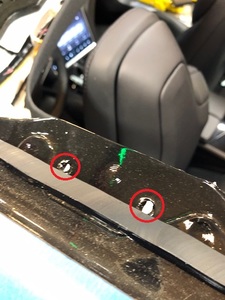

    如果玻璃太高，则可能需要裁切或拆下网片





79. 拆下车顶玻璃，倒放在台架上
    注

    建议请助手帮忙



80. 从车身上揭下保护胶带





81. 使用异丙醇清洁玻璃接合面
    注

    等待 1 分钟让其风干



82. 将底漆涂抹到车身的聚氨酯路径上，以及在拆卸时损坏的任何区域
    注

    如果车辆配备有车顶行李架锚固件，则底漆应喷涂在车顶支架内侧周围。如果车辆未配备车顶行李架支架，则底漆应喷涂在车顶行李架支架安装孔外侧。底漆至少风干 1 分钟





83. 备好填缝枪和聚氨酯
    注

    开口的宽度必须为 8 毫米，高为 14 毫米



84. 将聚氨酯涂抹到车身
    注

    如果配备有车顶行李架锚固件，则聚氨酯应喷涂在车顶行李架锚固件内侧周围；如果未配备车顶行李架锚固件，则聚氨酯应喷涂在锚固件安装孔外侧。





85. 将新车顶玻璃安装到车上，但暂时不要固定
    注

    建议请助手帮忙。将玻璃后部的基线与车身对齐







86. 将新密封条放置在玻璃前的挡风玻璃密封条下
    注

    可使用饰板工具将车顶玻璃密封条固定到挡风玻璃密封条下





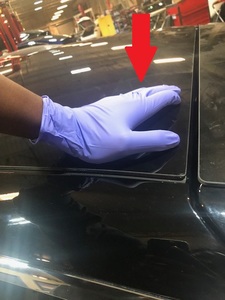

87. 就位后，将玻璃按压到车身上
    注

    如有需要，可在前面使用沙袋





88. 确认与掀背尾门玻璃、挡风玻璃和车身侧的间隙在 CVIS 规格范围内
    注

    必要时进行调节







89. 从车顶玻璃上取下吸盘



90. 从顶篷上揭下保护胶带



91. 将系带夹固定到顶篷
    注

    就位后，注意是否有“咔嗒”声





92. 将顶篷固定到车身
    注

    18 个卡子，2 个挂钩；向上再向外推动衣帽钩，将其固定到衣帽钩总成顶部的车身法兰上









93. 安装将顶篷后部固定到车身的螺栓
    注

    2 个螺栓，10 毫米，3 Nm，螺栓位于顶篷的左侧及右侧





94. 安装右侧C 柱上部饰板
    注

    7 个卡子；更换所有已损坏的卡子







95. 安装右侧C 柱中部饰板
    注

    3 个卡子；更换所有已损坏的卡子







96. 将右侧C 柱下部饰板固定至右侧C 柱中部饰板
    注

    4 个卡子



97. 折叠 40 百分比座椅至垂直位置
    注

    拆卸座垫保护装置
98. 安装右侧承梁饰板
    注

    1 个卡子，1 个锁片；如卡子损坏，则进行更换；勾住底部，然后固定顶部





99. 安装左侧 C 柱上部饰板
    注

    7 个卡子；更换所有已损坏的卡子







100. 安装左侧 C 柱中部饰板
     注

     3 个卡子；更换所有已损坏的卡子







101. 将左侧 C 柱下部饰板固定至左侧 C 柱中部饰板
     注

     4 个卡子



102. 安装左侧承梁饰板
     注

     1 个卡子，1 个锁片；如卡子损坏，则进行更换；勾住底部，然后固定顶部





103. 安装行李架



104. 关闭掀背尾门
105. 安装右侧衣帽钩螺钉
     注

     1 个螺钉，T25，2.5 Nm



106. 关闭右侧衣帽钩螺钉盖板
     注

     2 个锁片



107. 合上右侧衣帽钩



108. 安装左侧衣帽钩螺钉
     注

     1 个螺钉，T25，2.5 Nm



109. 关闭左侧衣帽钩螺钉盖板
     注

     2 个锁片



110. 合上左侧衣帽钩



111. 安装右侧B 柱上部
     注

     7 个卡子；将安全带穿过 B 柱；更换所有已损坏或丢失的卡子





112. 重新安装右侧B 柱下部的顶部
     注

     6 个卡子；更换所有已损坏或丢失的卡子





113. 紧固前排右侧座椅安全带



114. 将右侧前座椅移回原位
115. 关闭右侧后车门
116. 安装左侧 B 柱上部
     注

     7 个卡子；将安全带穿过 B 柱；更换所有已损坏或丢失的卡子





117. 重新安装左侧 B 柱下部的顶部
     注

     6 个卡子；更换所有已损坏或丢失的卡子





118. 紧固前排左侧座椅安全带



119. 将 60 座椅折叠至垂直位置
     注

     拆下座垫保护装置





120. 关闭左侧后车门
121. 将左侧前座椅移回原位
122. 安装后视镜上盖
     注

     4 个卡子，3 个连接器，确保后视镜线束的布线方式是自由悬挂在外部，而不是被盖板和遮光板总成夹住







123. 安装后视镜
     注

     逆时针转动后视镜直至其固定



124. 连接后视镜连接器
     注

     1 个连接器；连接后视镜连接器，并将线束松垂部分沿后视镜臂塞入



125. 连接右侧遮阳板连接器
     注

     1 个连接器







126. 将右侧遮阳板安装到顶篷区域
     注

     折叠遮阳板到合上和打开位置，但不要锁定到位



127. 安装右侧遮阳板紧固件
     注

     1 个螺钉，T25，3.5 Nm



128. 安装右侧遮阳板支架盖板
     注

     4 个卡子



129. 安装右侧A 柱上部饰板
     注

     2 个系带夹，1 个卡子，1 个连接器；沿仪表板和扬声器格栅滑动饰板底部，将系带固定到车身侧；从底部开始向上放置卡子；将密封件拉过饰板









130. 安装右侧仪表板端盖
     注

     4 个卡子





131. 安装RH A 柱中部饰板
     注

     1 个卡子，2 个锁片；检查挡雨条是否正确安装





132. 关闭右侧前车门
133. 连接左侧遮阳板连接器
     注

     1 个连接器







134. 将左侧遮阳板安装到顶篷区域



135. 安装左侧遮阳板紧固件
     注

     1 个螺钉，T25，3.5 Nm



136. 安装左侧遮阳板支架盖板
     注

     4 个卡子



137. 安装左侧 A 柱上部饰板
     注

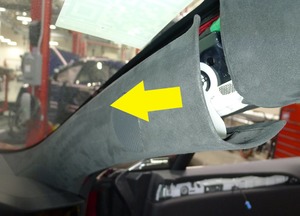

     2 个系带夹，1 个卡子，1 个连接器；沿仪表板和扬声器格栅滑动饰板底部，将系带固定到车身侧；从底部开始向上放置卡子；将密封件拉过饰板









138. 安装左侧仪表板端盖
     注

     4 个卡子





139. 安装左侧 A 柱中部饰板
     注

     1 个卡子，2 个锁片；检查挡雨条是否正确安装





140. 将系带安装到后视镜下盖上
     注

     2 个锁片；将锁片穿过后视镜下盖上的锚固件



141. 安装后视镜下盖
     注

     4 个锁片；安装最靠近后视镜总成的锁片，然后向上推盖板使其固定
