模块 - 车身控制器 - 前（拆卸和更换）

校正代码 17152912 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

  1. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 断开低压电源。请参阅低压电源（断开和连接）。
  3. 拆下前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
  4. 拆下前备箱前部挡板。请参阅前备箱挡板 - 前部（拆卸和更换）。
  5. 拆下前备箱储物单元检修板。请参阅前备箱储物单元检修板（拆卸和更换）。

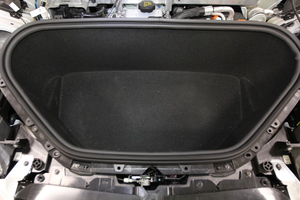

  6. 拆下前备箱储物单元地毯。
  7. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）

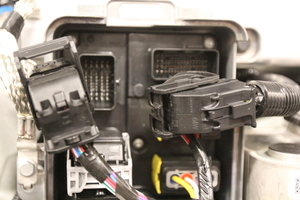

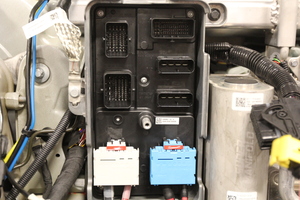

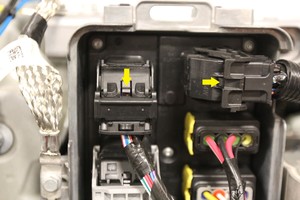

  8. 松开前车身控制器模块上的上部锁定连接器（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    推入锁片，然后抬起控制杆松开。

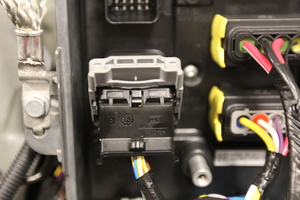

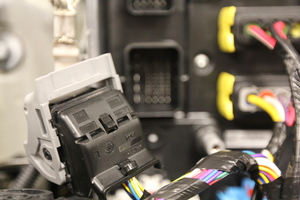

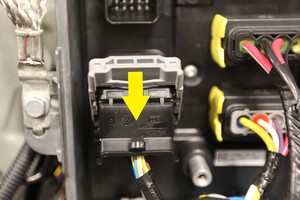

  9. 松开前车身控制器模块上的左侧中间锁定连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    推入锁片，然后抬起控制杆松开。

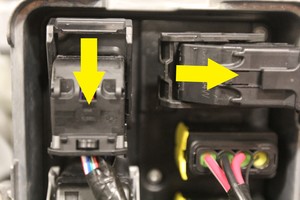

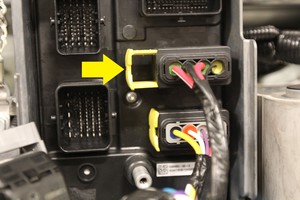

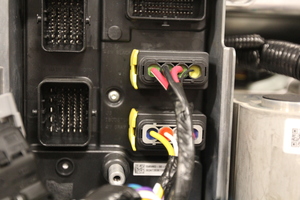

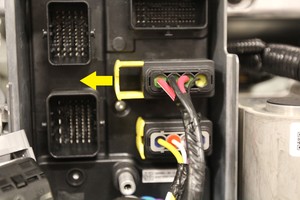

  10. 松开前车身控制器模块上的右侧中间锁定连接器（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    向外滑动锁定机构以松开。

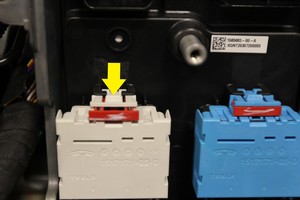

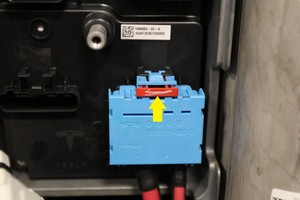

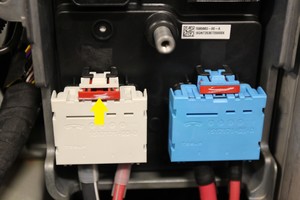

  11. 松开前车身控制器模块上的下部锁定连接器（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    向外滑动红色锁片以松开。

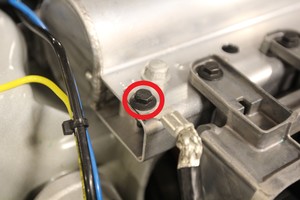

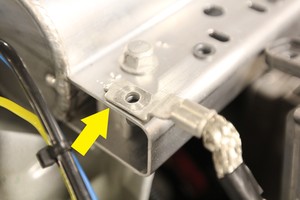

  12. 拆下固定前车身控制器模块接地电缆的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    10 毫米，10 Nm

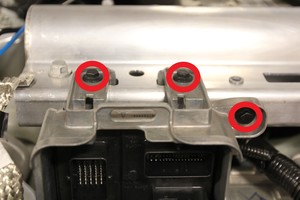

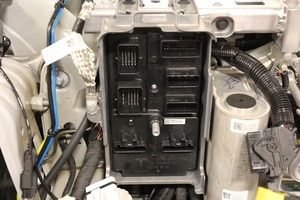

  13. 拆下将前车身控制器模块固定到车身的螺栓（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    10 毫米，10 Nm

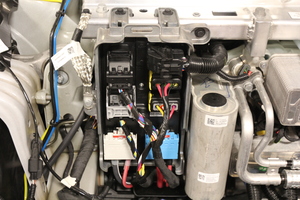

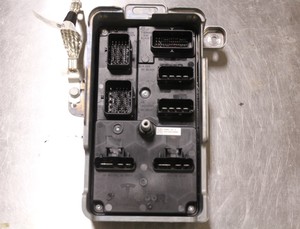

  14. 从车辆上拆下前车身控制器模块，然后从支柱塔梁上松开接地电缆。
    Informational PurposesAn informational icon, calling your attention
    注
    2 个定位锁片，1 条接地电缆

安装

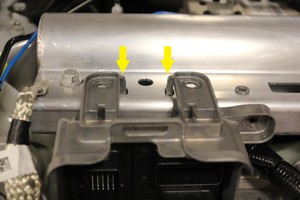

  1. 将前车身控制器模块放置到位，以便安装，并将接地电缆固定到支柱塔梁上。
    Informational PurposesAn informational icon, calling your attention
    注
    2 个定位锁片，1 条接地电缆
  2. 安装将前车身控制器模块固定到车身的螺栓（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    10 毫米，10 Nm。从侧边螺栓开始

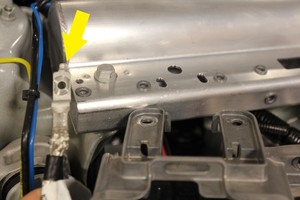

  3. 安装固定前车身控制器模块接地电缆的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    10 毫米，10 Nm

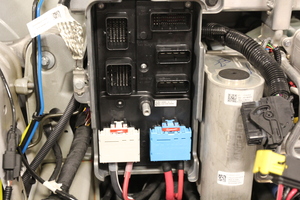

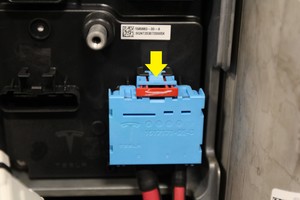

  4. 将下部锁定连接器（2 个）固定到前车身控制器模块上。
    Informational PurposesAn informational icon, calling your attention
    注
    接合红色锁片

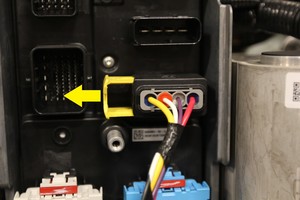

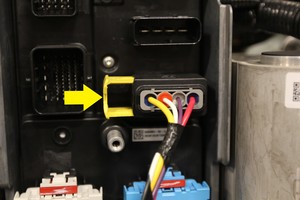

  5. 将右侧中间锁定连接器（2 个）固定到前车身控制器模块上。
    Informational PurposesAn informational icon, calling your attention
    注
    确认黄色锁片完全打开。将连接器放置到位，机构将开始接合。

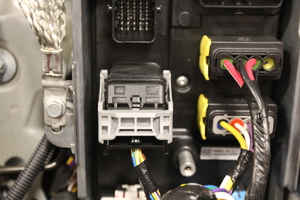

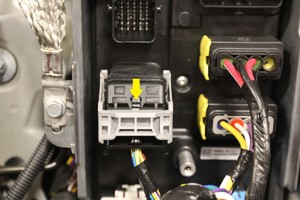

  6. 固定前车身控制器模块的左侧锁定连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    确认控制杆完全打开。将连接器放置到位，控制杆将开始接合。
  7. 固定前车身控制器模块的上部锁定连接器（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    确认控制杆完全打开。将连接器放置到位，控制杆将开始接合。
  8. 连接低压电源。请参阅低压电源（断开和连接）。
  9. 将 Toolbox 3 连接到车辆。请参阅Toolbox 3（连接和断开）。
  10. 在 Toolbox 中， 点击 Actions/Autodiag，然后搜索 Service_Redeploy。
  11. 点击UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
    ，然后点击Run。等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    例程完成后，点击窗口右上角的 X 关闭。
  12. 调节大灯。请参阅前照灯 - 调节 - 北美（墙壁法）或前照灯 - 调节 - 北美（工具法）。
  13. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。

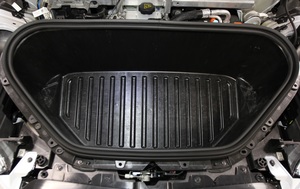

  14. 安装前备箱储物单元地毯。
    Informational PurposesAn informational icon, calling your attention
    注
    确认地毯在密封件下正确就位。
  15. 安装前备箱储物单元检修板。请参阅前备箱储物单元检修板（拆卸和更换）。
  16. 安装前备箱前部挡板。请参阅前备箱挡板 - 前部（拆卸和更换）。
  17. 安装前备箱左侧和右侧挡板。请参阅前备箱挡板 - LH（拆卸和更换）。
  18. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
