校正代码 18203202 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

1. 打开左前车门
2. 降下左前车窗

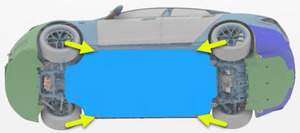

3. 举升并支撑车辆
   注

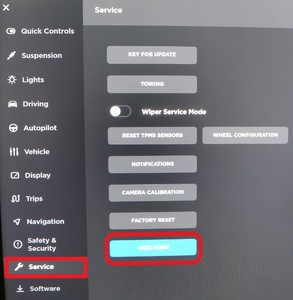

   将空气悬架设置为“Jack 模式”（如果配备）

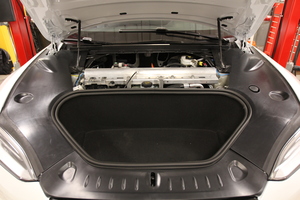

4. 打开前备箱盖
   注

   使用中央显示器触摸屏 > Quick Controls > Frunk Open

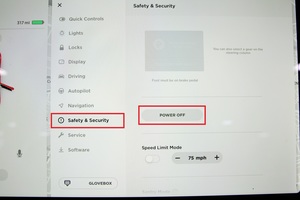

5. 从中央显示器关闭车辆电源
   注

   点击 Controls > Safety & Security > Power Off

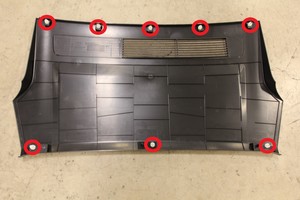

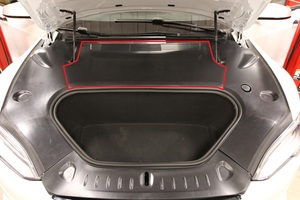

6. 拆下前备箱后部挡板
   注

   8 个卡子

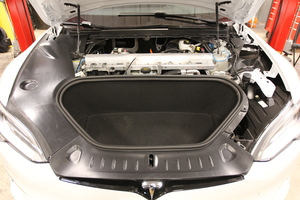

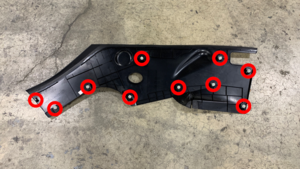

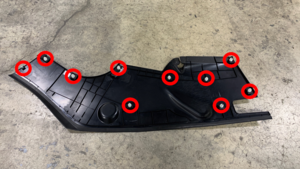

7. 拆下前备箱左侧挡板
   注

   10 个卡子





8. 拆下前备箱右侧挡板
   注

   10 个卡子

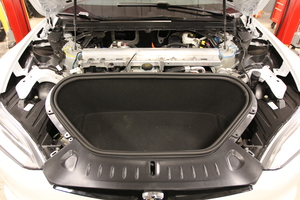

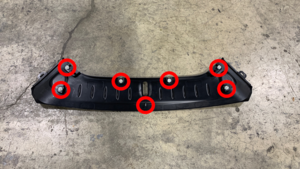

9. 拆下前备箱前部挡板

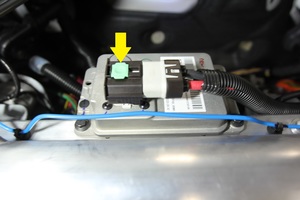

   注

   7 个卡子

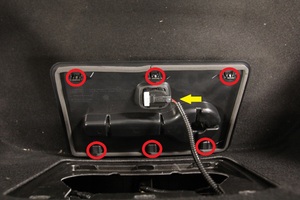

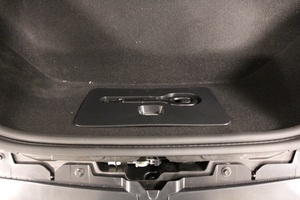

10. 拆下前备箱检修板
    注

    3 个卡子，3 个挂钩，1 个连接器

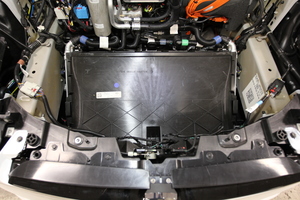

11. 拆卸前备箱地毯

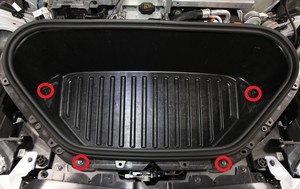

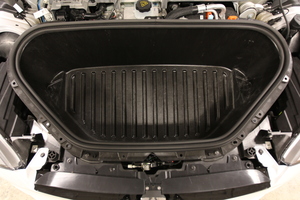

12. 拆下前备箱总成

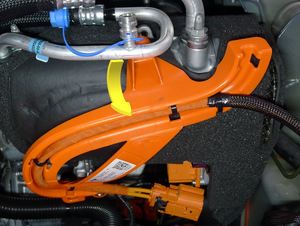

    注

    4 个螺栓，10 毫米，5 Nm

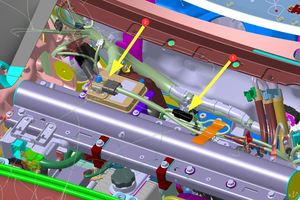

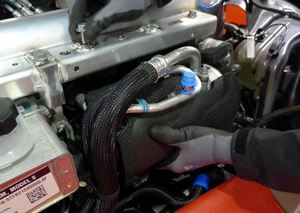

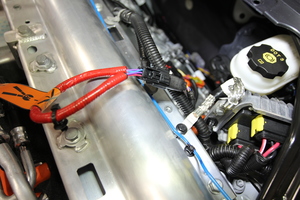

13. 断开低压电池连接器和紧急响应回路 (FRL)

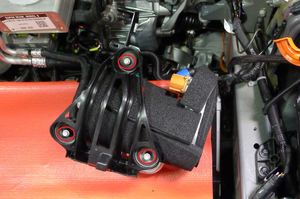

    注

    2 个连接器；先将连接器定位装置 (CPA) 抬起松开，然后将黑色连接器锁从电缆上拉开，再向上拉以松开连接器

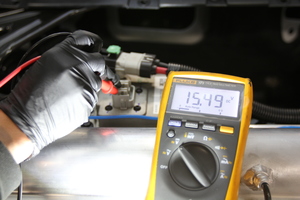

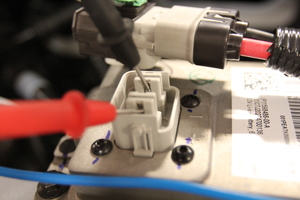

14. 确认万用表工作正常
    注

    将万用表设置为直流电压；通过测试低压电池确认万用表可正确测量电压；轻轻接触，不要损坏端子





15. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

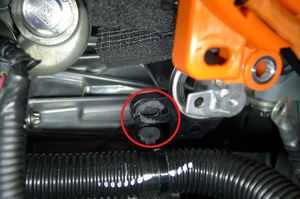

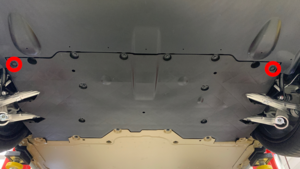

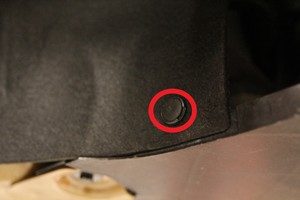

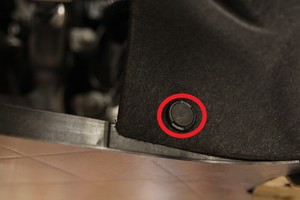

16. 拆下固定中间流线型护板的卡子
    注

    4 个推拉式卡子

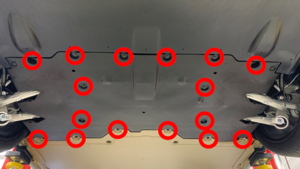

17. 拆下固定中间流线型护板的螺栓，并将中间流线型护板从车上拆下
    注

    16 个螺栓，10 毫米，6 牛米



18. 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
19. 取下皮革手套保护罩和高压绝缘手套
20. 在中间流线型护板螺栓上涂抹 Loctite 222，然后安装将中间流线型护板固定到车辆的紧固件
    注

    16 个螺栓，10 毫米，6 牛米



21. 安装固定中间流线型护板的卡子
    注

    4 个推拉式卡子







22. 降下车辆，直至轮胎接触到地面
    注

    将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如

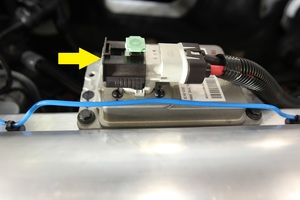

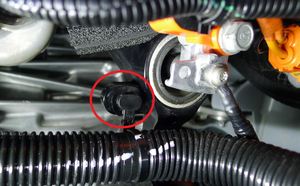

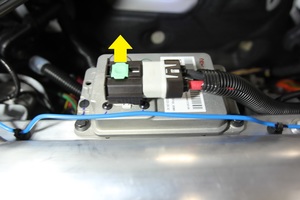

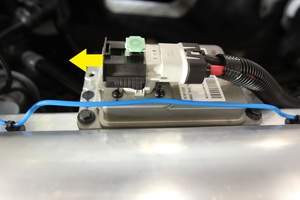

23. 断开空调压缩机逻辑连接器
    注

    1 个锁定电气连接器；切勿向下按红色锁片；拉动以使锁脱离；再次拉动松开连接器

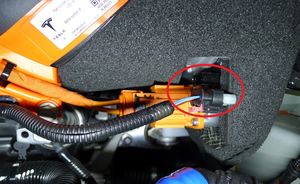

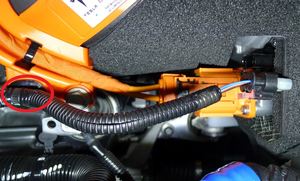

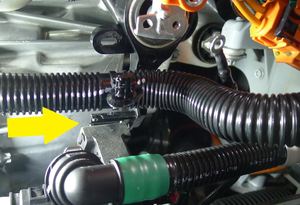

24. 拆卸将空调压缩机逻辑线束固定到空调压缩机高压线束支架的卡子
    注

    1 个树形头卡子

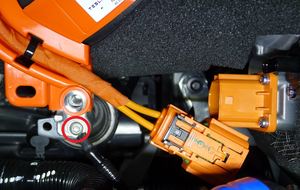

25. 拆卸将空调压缩机高压线束支架固定到空调压缩机的紧固件
    注

    1 个螺栓，13 毫米，9 Nm

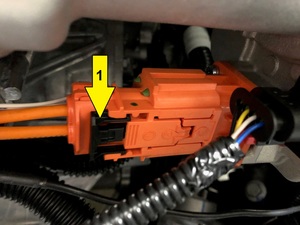

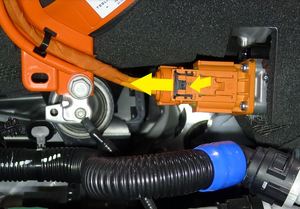

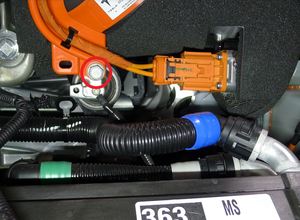

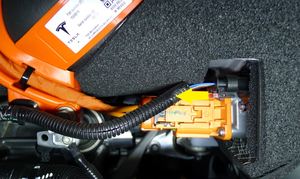

26. 从空调压缩机上断开高压线束连接器
    注

    1 个锁定电气连接器；将黑色锁片从空调压缩机上移开；向下推锁定连接器以释放，并将其直接从插座上拉出

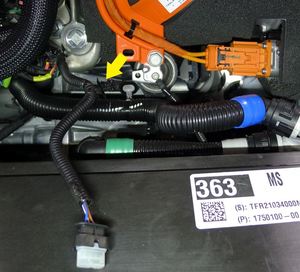

27. 拆卸空调压缩机接地带
    注

    1 个螺栓，T25，7 Nm



28. 拆卸将冷却液软管固定到空调压缩机支架的卡子
    注

    1 个树形头卡子

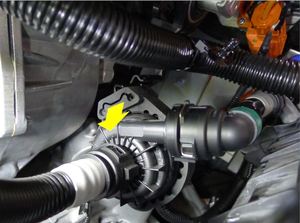

29. 从空调压缩机支架上拆下冷却液泵
    注

    将泵总成从压缩机上滑下，使其脱离下部支架

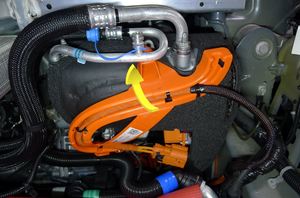

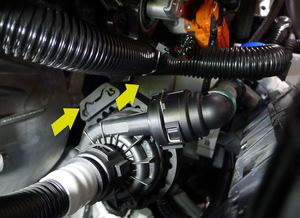

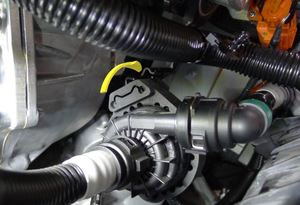

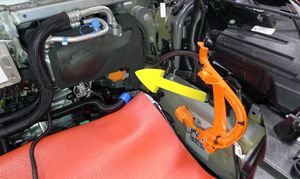

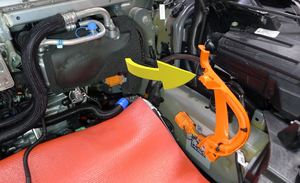

30. 将高压加热泵支架从压缩机孔眼上松开
    注

    1 个锁片；松开支架锁片，向后上方旋转，使其完全脱离压缩机孔眼





31. 将高压加热泵支架放在一边
    注

    在高压管下方操作

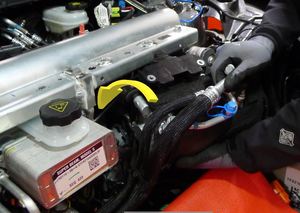

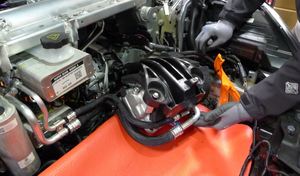

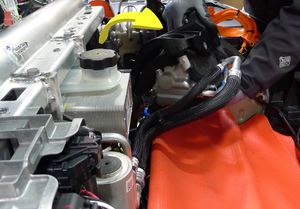

32. 将压缩机支架从支柱塔梁上松开
    注

    2 个螺栓，15 毫米，31 Nm；建议请助手帮忙；拆卸紧固件的同时支撑空调压缩机；小心地将空调压缩机和空调压缩机支架向车辆前部和支柱塔梁下移开；在冷却液软管和超级歧管线束周围务必小心操作；将翼子板盖板放在风扇外壳上，轻轻地将空调压缩机总成放下

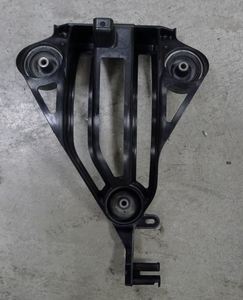

33. 拆下空调压缩机支架
    注

    3 个螺栓，10 mm，9 Nm





34. 将空调压缩机支架安装到空调压缩机上
    注

    3 个螺栓，10 毫米，9 Nm

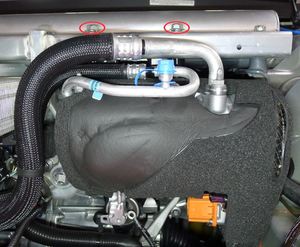

35. 将空调压缩机支架总成放置到车辆中，然后将空调压缩机总成固定到支柱塔梁上
    注

    2 个螺栓，15 毫米，31 Nm；建议请助手帮忙；安装紧固件的同时支撑空调压缩机；小心地将空调压缩机和空调压缩机支架向车辆后部和支柱塔梁下移动；将支架绕过冷却液软管和超级歧管线束；用手预拧螺栓







36. 将空调压缩机支架螺栓拧紧到支柱塔梁上
    注

    2 个螺栓，15 毫米，31 Nm

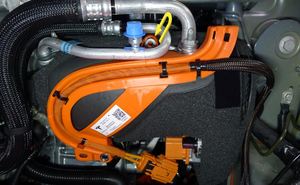

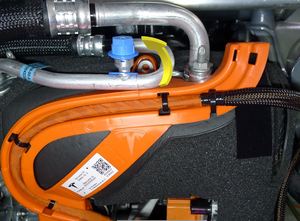

37. 将高压加热泵支架放置到位
    注

    在高压管下方操作

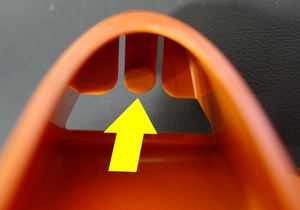

38. 将高压加热泵支架固定在空调压缩机的孔眼上
    注

    确保锁片与孔眼接合

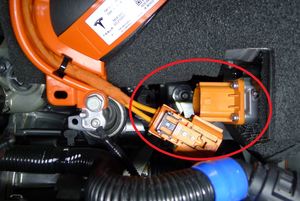

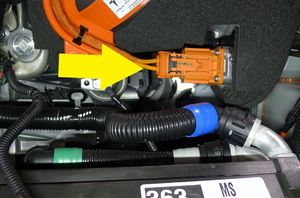

39. 将高压线束连接器连接到空调压缩机
    注

    1 个锁止连接器，3 级锁止连接器；将连接器完全固定到空调压缩机上之后，向空调压缩机方向推以接合黑色锁片；执行推拉推测试以确保正确就位





40. 安装将空调压缩机高压线束支架固定到空调压缩机的紧固件
    注

    1 个螺栓，13 毫米，9 Nm



41. 安装空调压缩机接地带
    注

    1 个螺栓，T25，7 Nm



42. 将冷却液泵安装到空调压缩机支架上
    注

    将泵总成滑到压缩机下部支架上





43. 安装将冷却液软管固定到空调压缩机支架的卡子
    注

    1 个树形头卡子



44. 连接紧急响应回路和低压电池连接器
    注

    2 个连接器；先固定 FRL，放置低压连接器并向下推，同时将黑色连接器锁放置到位，最后固定 CPA









45. 安装前备箱总成
    注

    4 个螺栓，10 毫米，5 Nm

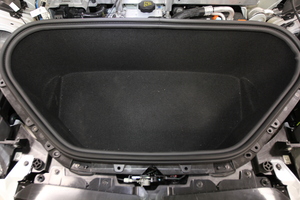

46. 安装前备箱地毯
    注

    确认地毯妥善固定到密封下方





47. 安装前备箱检修板
    注

    3 个卡子，3 个挂钩，1 个连接器





48. 安装前备箱前部挡板
    注

    7 个卡子





49. 安装前备箱右侧挡板
    注

    10 个卡子





50. 安装前备箱左侧挡板
    注

    10 个卡子





51. 安装前备箱后部挡板
    注

    8 个卡子

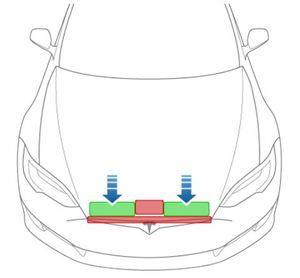

52. 关闭前备箱盖
    注

    用力按压绿色高亮区域（请参阅图片）；若前备箱盖其他区域受压，可能会导致损坏

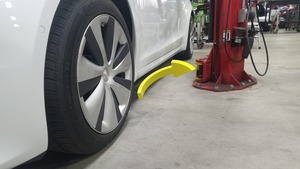

53. 将车辆驶离举升机
    注

    将机架臂完全降下并从车底移出；将空气悬架退出“Jack 模式”





54. 升起左前车窗
55. 关闭左前车门
