盖板 - 前维修孔 - 高压电池（拆卸和安装）
校正代码
16101011 4.00
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 4 月 7 日：添加了前检修盖板带倍压器的情况下所需进行的步骤。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技师才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关手套和安全性的其他信息，请参阅技术注意事项 TN-15-92-003高压安全意识注意事项
。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重新使用/更换 | 备注 |
|---|---|---|---|---|
| 将高压电池前检修盖固定到高压电池的螺栓 |
4.5 Nm (3.3 lbs-ft) |
|
更换 |
拆卸
- 将车辆停至双柱举升机上。请参阅举升车辆 - 双柱举升机。
- 执行冷却系统热加注排空。请参阅冷却液 - 冷却系统（加注/排放）。
- 拆卸左右门槛板防擦板。请参阅防擦板 - 门槛板 - LH（拆卸和更换）。
- 拆卸左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）。
-
放置双柱举升机垫，以便拆卸高压电池。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
- 拆卸烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
- 拆下高压电池。请参阅高压电池（全轮驱动）（拆卸和安装）。
-
松开将功率转换系统出口软管固定到高压电池的卡子。
-
松开将功率转换系统出口软管固定到高压电池接头的卡子，然后将软管从高压电池上断开。
- 执行功率转换系统冷却液排放。请参阅功率转换系统冷却液（排放） （工作台）。
-
拆下并弃用将高压电池前检修盖板固定到高压电池的螺栓（17 个）。
提示： 推荐使用以下工具：
- 7 毫米套筒
-
如果装有倍压器，请将其从前检修盖板周围拆下。
注从后端抬起倍压器，然后将其向前滑动，使其从冷却液接头下方移出。
-
使用非导电塑料凿子凿开密封，将高压电池前检修盖板与高压电池分离。
注请小心操作，不要使检修盖板严重弯曲或变形，也不要损坏其中的内部部件。注如果不存在密封剂，则可以重复使用垫片，并且不需要涂抹密封剂。
- 用干净的车间毛巾包住功率转换系统的入口和出口接头，以收集多余的冷却液。
- 使用干净的车间毛巾作为楔子，使高压电池前检修盖板升高，以便进行后续操作。
-

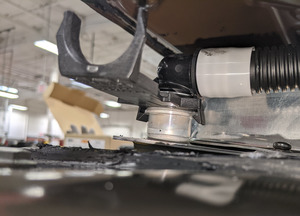

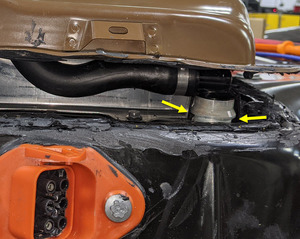

使用冷却液软管专用工具松开卡子，然后从功率转换系统上断开功率转换系统入口管。
-

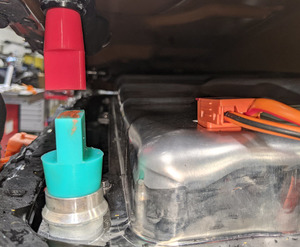

断开功率转换进口管与功率转换系统的连接，并立即用塞子堵住每个接头。
-

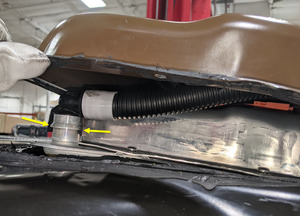

使用冷却液软管专用工具松开卡子，然后将功率转换系统出口管从功率转换系统上断开。
-

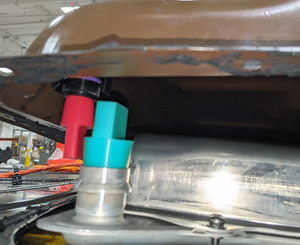

断开功率转换出口管与功率转换系统的连接，并立即用塞子堵住每个接头。
-

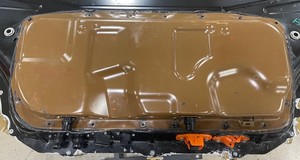

将高压电池前检修盖板从高压电池上拆下。
安装
- 取走高压电池前检修盖板区域的车间毛巾。
-
使用非导电塑料凿子或其他非破坏性工具去除高压电池和高压电池前检修盖板上的密封剂。
注如果不存在密封剂，则可以重复使用垫片，并且不需要涂抹密封剂。跳至第 6 步开始安装。
- 使用防静电放电 (ESD) 真空吸尘器清除碎屑，用酒精湿巾擦拭密封表面，然后等待其风干。
-
将一盒密封胶装入填缝枪，并将密封胶的尖端剪成 X 毫米乘 Y 毫米的三角形。
-
在高压电池的密封表面上，均匀连续涂抹一条密封胶。
-
在助手的帮助下，放置高压电池前检修盖板进行安装，从功率转换系统出口管上取下塞子，并立即连接接头。
注确认功率转换系统出口管上的两个卡子牢牢固定在功率转换系统的出口接头上。
-
取下功率转换系统入口管上的塞子，并立即连接接头。
注确认功率转换系统入口管上的两个卡子牢牢固定在功率转换系统的入口接头上。
-
小心地将高压电池前检修盖板安装到高压电池上。
-
如果倍压器之前已拆下，则在前检修盖板周围安装倍压器。
注斜着握住倍压器，将其前部滑到冷却液接头下方，然后将其后部降到前检修盖板上。
-
安装新的螺栓（17 个），将高压电池前检修盖板固定到高压电池上。4.5 Nm (3.3 lbs-ft)提示： 推荐使用以下工具：
- 7 毫米套筒
注以十字方式紧固螺栓。
- 测量烟火电池断接开关安装点间的电压，然后安装烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
- 执行功率转换系统冷却液泄漏测试。请参阅功率转换系统冷却液泄漏测试（工作台上）。
- 执行高压电池漏气测试。请参阅高压电池漏气测试（工作台上）。
- 安装高压电池。请参阅高压电池（全轮驱动）（拆卸和安装）。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 安装左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）。
- 安装左右门槛板防擦板。请参阅防擦板 - 门槛板 - LH（拆卸和更换）。
- 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
