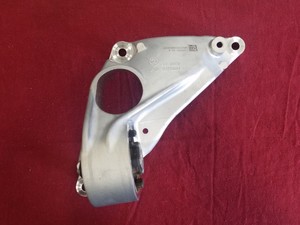

支座 - 后驱动单元 - LH（拆卸和更换）
校正代码
40012002 3.84
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 将车辆驶至双柱举升机上。请参阅举升车辆 - 双柱举升机。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 松开电子驻车制动器。请参阅驻车制动钳 - 释放。
- 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
- 脱下皮革手套保护罩和高压绝缘手套。
- 拆卸后饰板扩散器。请参阅。
- 拆卸后轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆下后副框架。请参阅副车架总成 - 后（拆卸和安装）
-
拆卸将后副车架加固件固定到后副车架的螺栓（4 个），然后将加固件从副车架上拆下。
提示： 推荐使用以下工具：
- 16 毫米套筒
-
拆卸螺栓并松开将接地带固定到后驱动单元和后副车架的卡子（2 个），然后从副车架上拆下接地带。
提示： 推荐使用以下工具：
- 10 毫米套筒
-
拉动红色释放锁片，再次拉动锁片，将后副车架电气线束从后驱动单元解析器连接器上断开，松开将电气线束固定到后驱动单元右侧的卡子（2 个），将电气线束移至一旁。
-
按下锁片，断开后副车架电气线束与逻辑连接器的连接，松开将电气线束固定到后驱动单元左侧的卡子，将电气线束移至一旁。
-

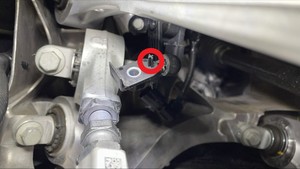

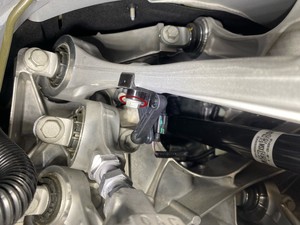

拆卸将左后行驶高度传感器固定到悬架臂的螺栓。
提示： 推荐使用以下工具：
- 10 毫米套筒
-

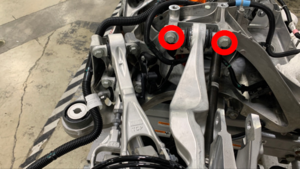

拆卸将左侧上尾连杆固定到后副车架的螺栓（2 个）。
提示： 推荐使用以下工具：
- 16 毫米套筒
-
拆卸将左侧上前连杆固定到后副车架的螺栓（2 个）。
提示： 推荐使用以下工具：
- 16 毫米套筒
-
拆卸将左侧止推杆固定到后副车架的螺栓（2 个）。
注拆卸时，撑起转向节。提示： 推荐使用以下工具：
- 16 毫米套筒
-
将轴拆卸工具套在左后半轴内接头上。
注确保电缆未缠绕在内侧护套上。
-
使用滑动锤将左后半轴从后驱动单元上松开。
- 对车辆的 RH 侧重复第 17 步至第 22 步。
-

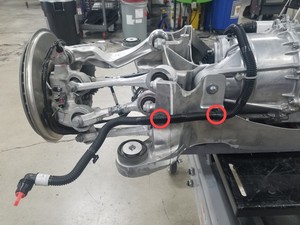

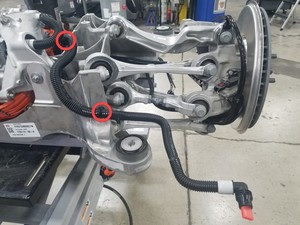

拆下将动力总成回路软管固定到副框架的夹子 (x2)。
-
拆卸将动力总成供给软管固定到副车架的卡子（2 个）。
-
将副车架举升机置于起重机架下方。
-
使用挂钩（3 个） 将驱动单元吊索工具固定到后驱动单元。
-
将驱动单元吊索工具固定到起重机架上。
- 使用起重机架升起驱动单元吊索工具，使拉索处于轻度张紧状态。
-
拆卸将后驱动单元固定到后副车架左侧的螺栓。
提示： 推荐使用以下工具：
- 外梅花套筒 E18
-
拆卸将后驱动单元固定到后副车架右侧的螺栓。
提示： 推荐使用以下工具：
- 外梅花套筒 E18
-
拆卸将后驱动单元固定到后副车架后部的螺栓。
提示： 推荐使用以下工具：
- 外梅花套筒 E18
-
在协助下，使用起重机架升起后驱动单元吊索工具，将半轴从后驱动单元上移开，并将后驱动单元向上移动从后副车架上分离。
-
将后副车架和副车架举升机从后驱动单元下方移出。
-
在后驱动单元下方放置一个冷却液收集容器。
-
固定后驱动单元高压线束，使其远离排放的冷却液。
-

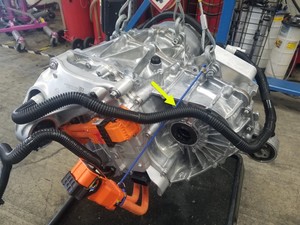

松开弹簧夹，断开逆变器至油冷却器软管与后驱动逆变器的连接，然后让冷却液排出。
注根据需要塞住软管和逆变器。
-

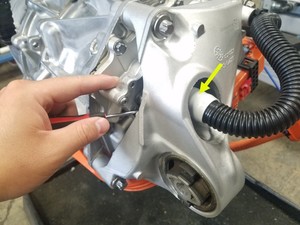

拆卸将变流器至机油冷却器软管固定到左后驱动单元支座的卡子。
-

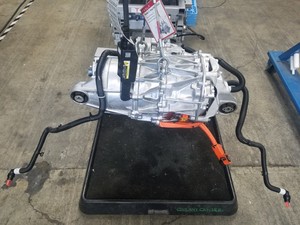

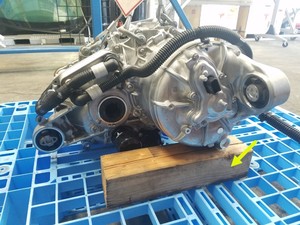

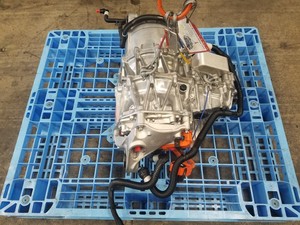

将后驱动单元降至空托盘上，然后在定子下方放置一个木块，以使总成保持竖直状态。
-

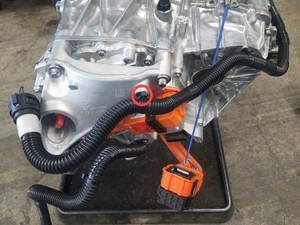

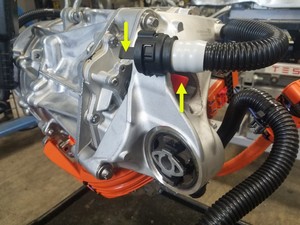

拆下将 LH 后驱动单元支座固定到后驱动单元总成的螺栓 (x3)，然后从总成上拆下支座。
35 Nm (25.8 lbs-ft) 55 degrees提示： 推荐使用以下工具：- E14 套筒扳手
安装
-

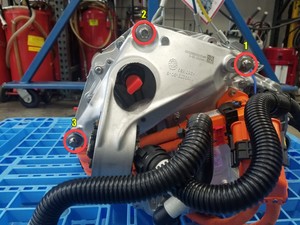

将 LH 后驱动单元支座放置到后驱动单元总成上，然后安装将支座固定到总成的螺栓 (x3)。35 Nm (25.8 lbs-ft) 55 degrees注按图中的顺序拧紧螺栓。提示： 推荐使用以下工具：
- E14 套筒扳手
-

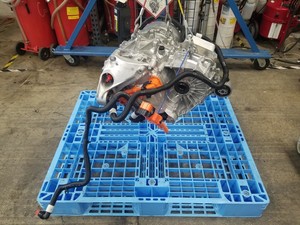

将后驱动单元从空托盘上抬起。
-
安装将变流器至机油冷却器软管固定到左后驱动单元支座的卡子。
-
拆下塞子，将逆变器至油冷却器软管连接到后驱动逆变器，然后安装弹簧夹。
注执行推-拉-推测试，确保软管完全就位。
-
松开后驱动单元高压线束。
- 从后驱动单元下方取走冷却液收集容器。
-
将后副车架和副车架举升机移至后驱动单元下方。
-
在协助下，使用起重机架降低后驱动单元吊索工具，将半轴从后驱动单元上移开，并将后驱动单元降到后副车架中。
-
降低后驱动单元吊索工具，以便安装并手动拧紧将后驱动单元固定到后副车架后部的螺栓。
提示： 推荐使用以下工具：
- 外梅花套筒 E18
-
安装并手动拧紧将后驱动单元固定到后副车架右侧的螺栓。
提示： 推荐使用以下工具：
- 外梅花套筒 E18
-
安装并手动拧紧将后驱动单元固定到后副车架左侧的螺栓。
提示： 推荐使用以下工具：
- 外梅花套筒 E18
-
降低驱动单元吊索工具以释放拉索上的张力，然后从起重机架上拆下吊索工具。
-
拆卸挂钩（3 个），然后从后驱动单元上拆下驱动单元吊索工具。
-
紧固后驱动单元支座螺栓（3 个）。120 Nm (88.5 lbs-ft)提示： 推荐使用以下工具：
- 外梅花套筒 E18
-
安装将动力总成供给软管固定到副车架的卡子（2 个）。
-
安装将动力总成回流软管固定到副车架的卡子（2 个）。
- 继续将后驱动单元安装到后副框架中。请参阅驱动单元 - 后（拆卸和安装）。
- 将后副框架安装到车辆上。请参阅副车架总成 - 后（拆卸和安装）。
- 安装后轮毂。请参阅轮毂总成（拆卸和安装）。

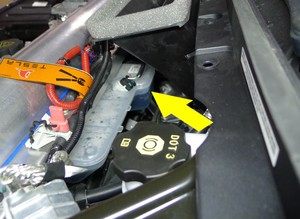

- 拆卸冷却液罐罐盖。
-

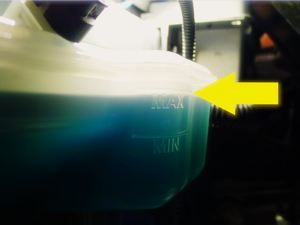

检查冷却液液位，必要时加满。
注确保液位处于 Max 线处。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 踩住制动踏板并在用户界面上选择驻车，禁用 EPB 维护模式。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
-
在 Toolbox 中，点击Actions/Autodiag选项卡，搜索 “Purge”，点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
- Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
- Thermal ➜ Coolant System ➜ Coolant Purge Start
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
注确保车辆未处于行驶状态。将车辆转入行驶状态将停止此例程。按要求监测液位。 -
检查冷却液液位，必要时加满。
注确保液位处于 Max 线处。
- 安装冷却液罐罐盖。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
