制动钳 - 前 - LH（拆卸和更换）
校正代码
33010302 0.72
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 7 月 10 日：添加了带图像的备注，用于阐明防振夹的位置。
拆卸
- 升起并支撑车辆。请参阅 举升车辆 - 双柱举升机。
- 拆下左侧前车轮。请参阅 轮毂总成（拆卸和安装）。
-

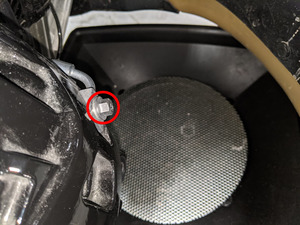

拆下将制动软管固定到左前万向节的螺栓。
-

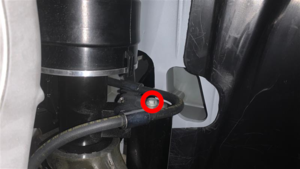

拆下将左侧前制动管路固定到左侧前空气弹簧模块的螺栓。
-

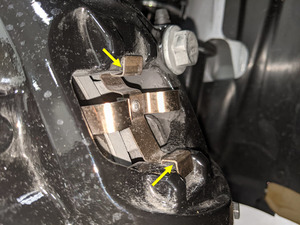

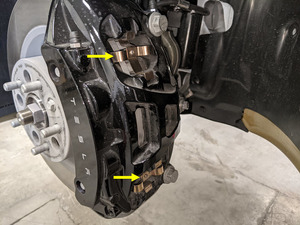

从左前制动卡钳上拆下制动片防振线夹。
- 在车辆左侧前角下方放置机油排放容器。
-
拆下将制动管路固定到左侧前制动卡钳的琵琶状螺栓，收集机油排放容器中损失的任何油液。
-

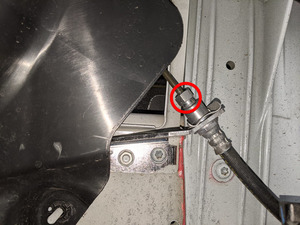

断开左侧前制动软管与左侧前制动管路的连接，收集机油排放容器中损失的任何制动液。
-

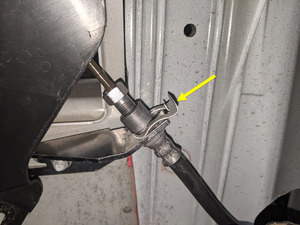

拆下将左侧前制动软管固定到安装支架的卡子，并从车辆上拆下制动软管。
-

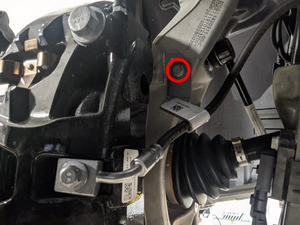

从左侧前转向节上拆下左侧前制动卡钳。
注如果已经拆下防振线卡子，则支撑制动片。
-
从左侧前制动卡钳上拆下制动片。
-

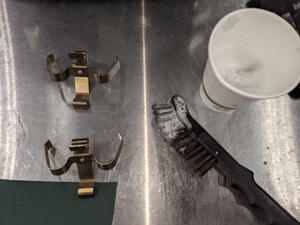

使用手刷和肥皂水清洁减振弹簧。
安装
-

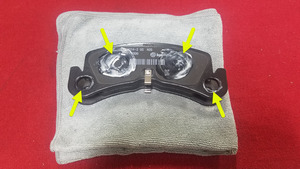

在制动片接触点上均匀涂抹一层 Silaramic 润滑剂。
-
将制动片安装到左前制动卡钳上。
-

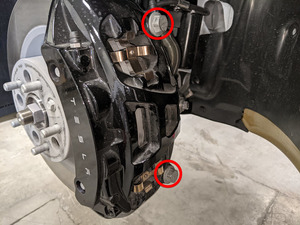

安装将左侧前制动卡钳固定到左侧前转向节的两个螺栓。
注2 个螺栓，21 毫米，135 Nm
-
将左侧前制动软管放置到车辆，并安装将制动软管固定到安装支架的卡子。
-
将左侧前制动软管连接到左侧前制动管路。
注1 个螺母，12 毫米，16 Nm
-
安装将制动管路固定到左侧前制动卡钳的琵琶状螺栓。
注1 个琵琶状螺栓，11 毫米，42 Nm
- 从车辆左侧前角下方拆下机油排放容器。
-

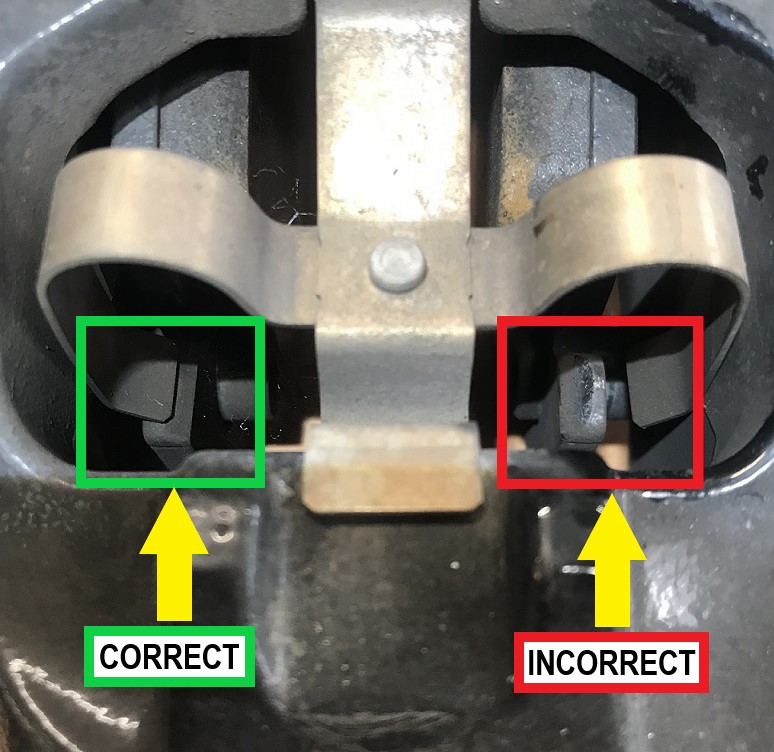

将制动片防振夹 (x2) 安装到 LH 前制动钳上。
注每个防振夹上有 2 个锁片。确保正确地将防振夹安装到制动钳上。
-
安装将制动软管固定到左侧前空气弹簧模块的螺栓。
注1 个螺栓，10 毫米，6 牛米
-
安装将制动软管固定到左前万向节的螺栓。
注1 个螺栓，10 毫米，6 牛米
- 对左侧前轮进行制动液冲洗。请参阅 制动液排放/冲洗（拆卸和更换）。
- 进行车辆道路测试，期间在防抱死制动系统启用的情况下多次停车，确保制动踏板触感和性能正常。
