腰带预紧器 - 第一排 - LH（拆卸和更换）
校正代码
20101002 0.12
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
-
向前移动驾驶位座椅，并将座椅升至最高位置。
警告如有需要，调整座椅靠背，以免接触顶篷。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 拆下驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
-

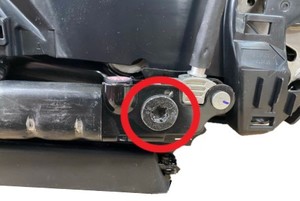

用一字螺丝刀逆时针转动前座椅安全带联动装置的锁止机构，以便将其从预紧器松开，然后将联动装置从预紧器上滑下并将其放置在一旁。

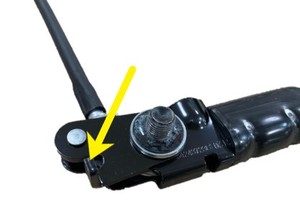

警告请勿顺时针旋转，以免损坏锁止机构。注联动装置的设计可能有所不同，但功能相同。注松开时，锁定螺钉将保持在水平位置。注联动装置松开时会发出轻微的咔嗒声。
-
拆下将驾驶位座椅外侧护板固定到座椅总成的螺钉。
提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
-
小心松开将驾驶位座椅外侧护板固定到座椅总成的卡子（7 个），但勿将外侧护板完全拆下。
-
断开电气线束与座椅开关的连接。
-
松开安全锁，然后断开第一排左侧膝部预紧器电气连接器。
-

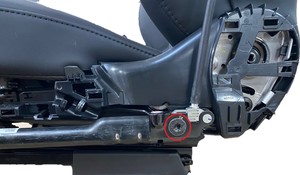

拆下将第一排左侧膝部预紧器固定到座椅滑轨的螺栓，然后将预紧器从车上拆下。
40 Nm (29.5 lbs-ft)注螺栓涂有螺纹胶，用金属卡子固定。提示： 推荐使用以下工具：- T50 套筒
安装
-

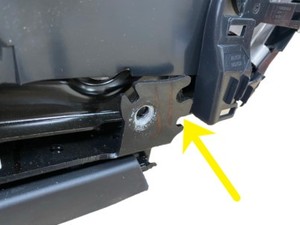

将第一排左侧膝部预紧器放置到座椅导轨上，将导销对准座椅导轨，然后安装将预紧器固定到座椅总成的螺栓。40 Nm (29.5 lbs-ft)注确保使用新预紧器附带的新螺纹胶螺栓。提示： 推荐使用以下工具：
- T50 套筒
-
连接第一排左侧腰带预紧器电气连接器，然后固定安全锁。
-
将电气线束连接到靠背和座垫调节开关总成上，然后验证座椅开关的功能。
-
将驾驶位座椅外侧护板放置到座椅上，然后安装将侧护板固定到座椅的卡子（7 个）。
提示： 按压侧护板，将卡子固定到位。侧护板应该与座垫齐平。
-
安装将驾驶位座椅外侧护板固定到座椅总成的螺钉。4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
-
将前座椅安全带联动装置安装到预紧器上：
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 关闭前备箱盖。
- 将驾驶位座椅移回原位。
- 升高左侧前车窗，关闭左侧前车门。
