校正代码 18200112 2.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

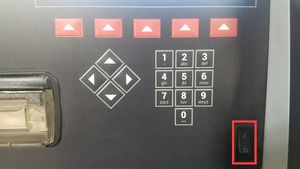

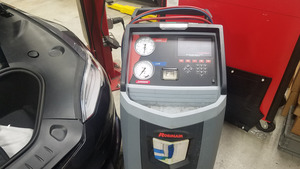

1. 将空调机连接到电源上并打开开关
   注

   仅限维修时间；机器将运行各种后台任务；等待主菜单出现后再继续

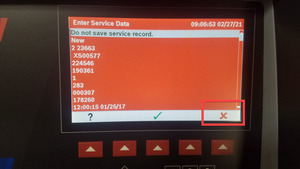

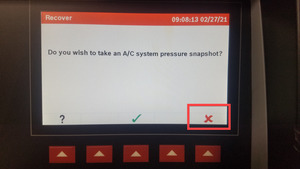

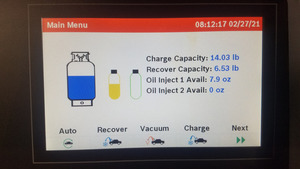

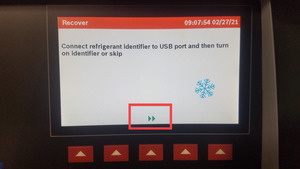

2. 出现提示时跳过以下界面
   注

   使用图片中所示的选择

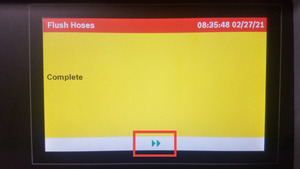

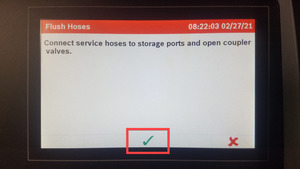

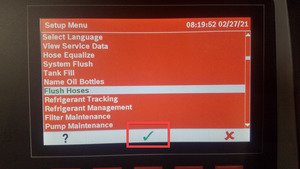

3. 进行软管冲洗
   注

   仅限维修时间；将耦合器连接到机器；顺时针旋转打开耦合器；点击 Main Menu > Menu > Flush hoses > Verify hose connection；该过程完成后机器会发出蜂鸣声













4. 打开左前车门
5. 降下左前车窗

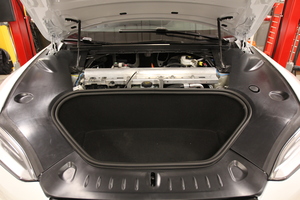

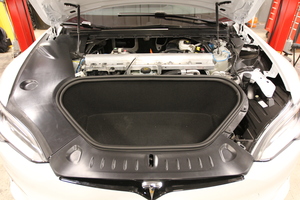

6. 打开前备箱盖
   注

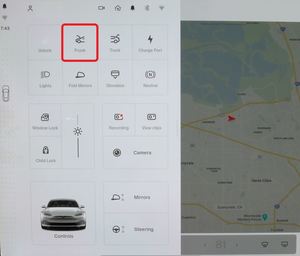

   在中央显示器触摸屏上，点击 Quick Controls > Frunk Open

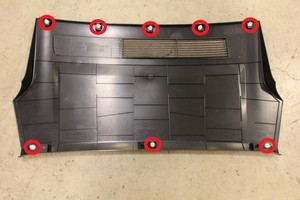

7. 拆下前备箱后部挡板
   注

   8 个卡子

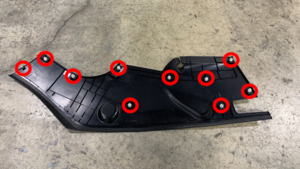

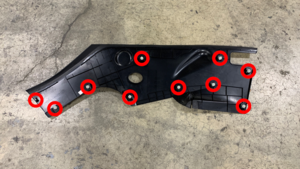

8. 拆下前备箱左侧挡板
   注

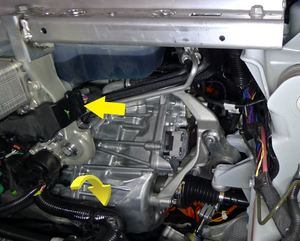

   10 个卡子





9. 拆下前备箱右侧挡板
   注

   10 个卡子

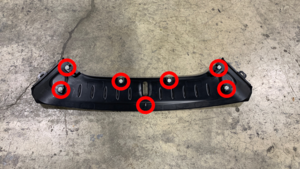

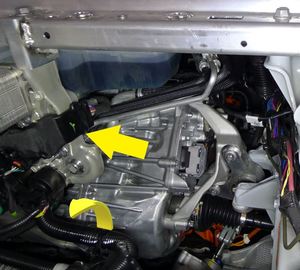

10. 拆下前备箱前部挡板
    注

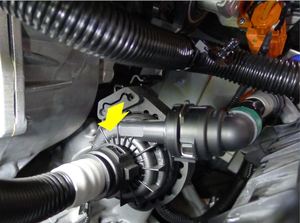

    7 个卡子

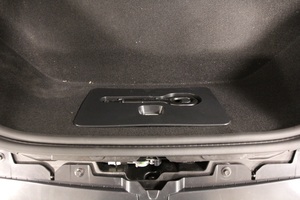

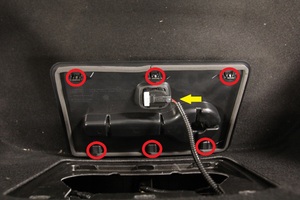

11. 拆下前备箱检修板

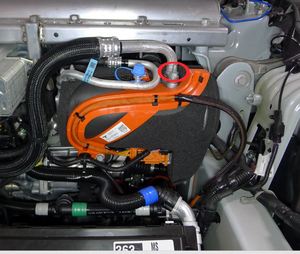

    注

    3 个卡子，3 个挂钩，1 个连接器

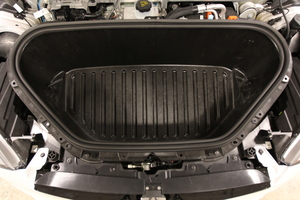

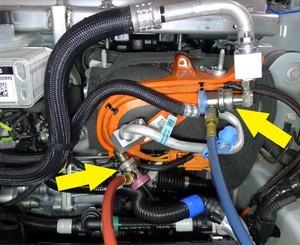

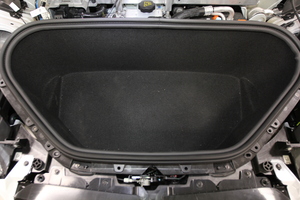

12. 拆卸前备箱地毯

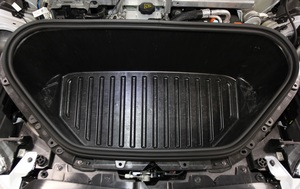

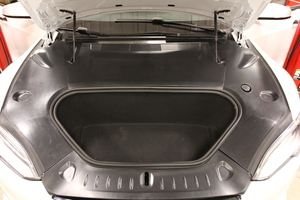

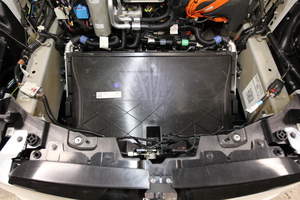

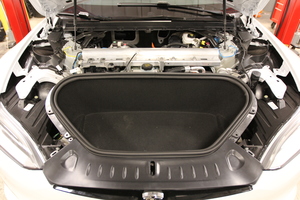

13. 拆下前备箱总成
    注

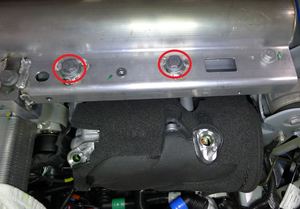

    4 个螺栓，10 毫米，5 Nm

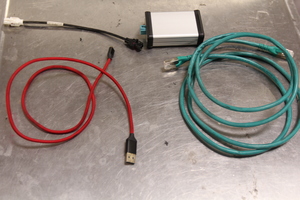

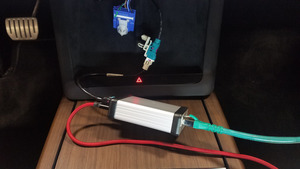

14. 将装有以太网诊断工具包和 Toolbox 3 的笔记本电脑连接到车辆
    注

    打开 Toolbox 3 网站 (https://toolbox.teslamotors.com) 并建立与车辆的连接。有关 Toolbox 3 的本地连接问题，请参阅文章 #43695。媒体转换器盒由笔记本电脑 USB 供电，以太网连接将提供通信







15. 选择 “Actions” 选项卡，然后搜索 “Refrigerant”

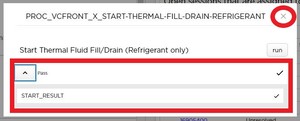

16. 选择 “PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-REFRIGERANTvia Toolbox: (link)”，点击 “Run”，然后等待例行程序完成。
    注

    完成后，选择窗口右上角的“X”关闭，Thermal Fluid Fill/Drain 例程的时间限制为 5 小时，5 小时后，EXV 将关闭，必须重新执行此例程，通过 Garage > Vitals > HP > Refrigerant Loop EXV 确认 EXV 处于打开位置，确认 LCC、CC Left、Evap、CC Right、Chiller 均处于 ~100%。再循环处于 ~20% 状态，LCC 电磁阀处于打开状态

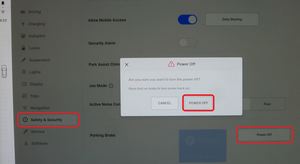

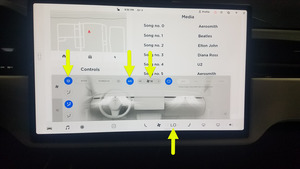

17. 在中央显示器上关闭车辆电源
    注

    操作如下：Controls > Safety & Security > Power Off

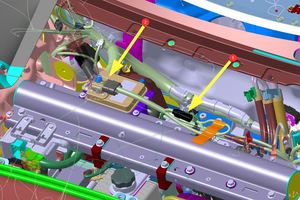

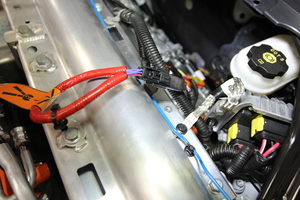

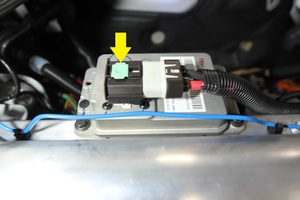

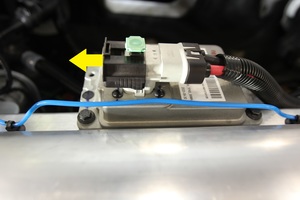

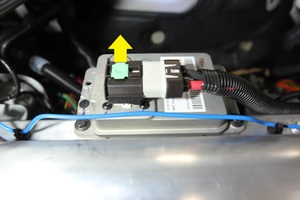

18. 断开低压电池连接器和紧急响应回路
    注

    2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接

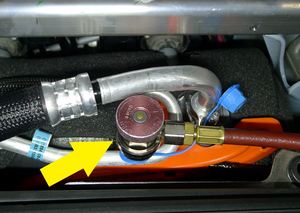

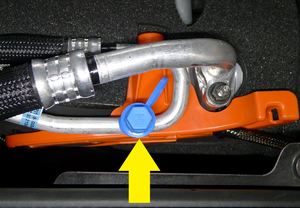

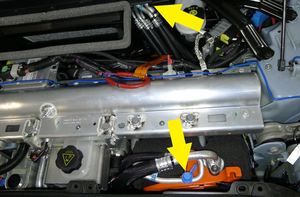

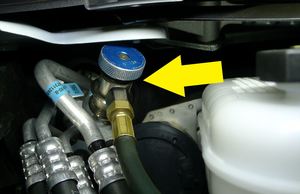

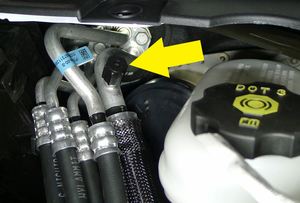

19. 从空调端口下部和上部拆下端口盖
    注

    2 个盖

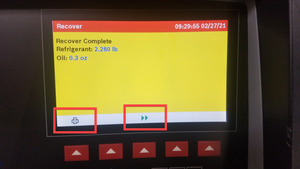

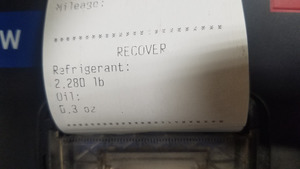

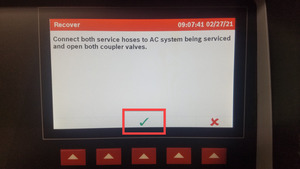

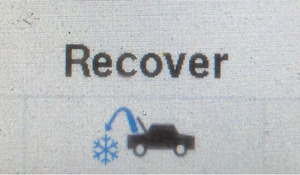

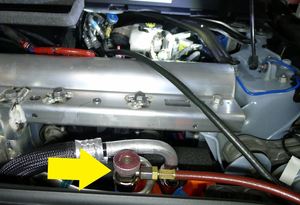

20. 将软管连接到车辆，然后执行空调回收
    注

    将接头连接到车辆上，注意制冷剂和冷冻油的回收量，标记冷冻油排放瓶的冷冻油液位（用胶带标记液位），顺时针旋转打开接头，通过 Main Menu > Recover > Verify 验证软管连接，该过程完成后机器会发出蜂鸣声，车辆可以无人看管，记下或打印制冷剂和冷冻油的回收量，应回收制冷剂 ~2.24 lb (1.02 kg)，应回收冷冻油 ~0.3 oz (8.87 mL)，如果排油量增加超过 1.01 oz (30 mL)，请参考排油损失图 (https://toolbox.teslamotors.com/articles/353700)。

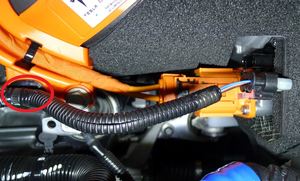

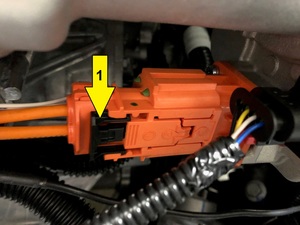

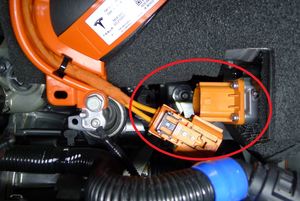

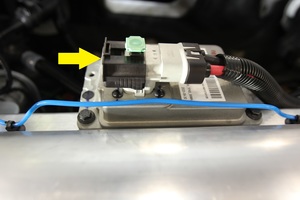

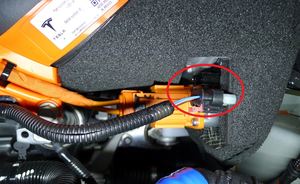

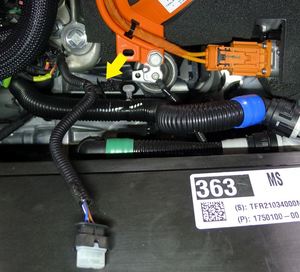

21. 断开空调压缩机逻辑连接器
    注

    1 个锁定电气连接器；切勿向下按红色锁片；拉动以使锁脱离；再次拉动松开连接器

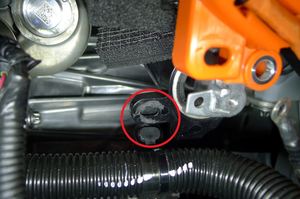

22. 拆卸将空调压缩机逻辑线束固定到空调压缩机高压线束支架的卡子
    注

    1 个树形头卡子

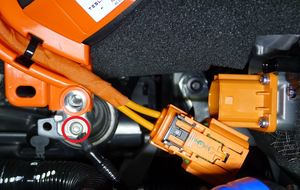

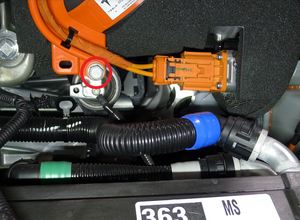

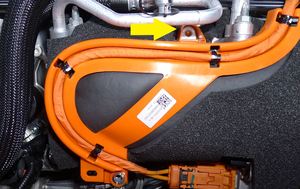

23. 拆卸将空调压缩机高压线束支架固定到空调压缩机的紧固件
    注

    1 个螺栓，13 毫米，9 Nm

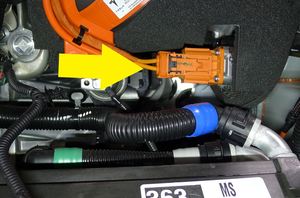

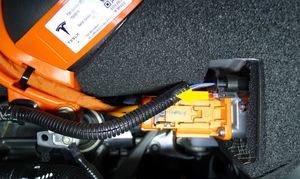

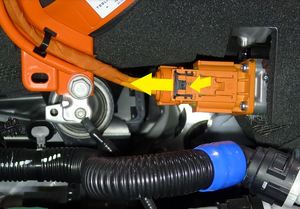

24. 从空调压缩机上断开高压线束连接器
    注

    1 个锁定电气连接器；将黑色锁片从空调压缩机上移开；向下推锁定连接器以释放，并将其直接从插座上拉出

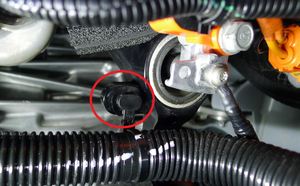

25. 拆卸空调压缩机接地带
    注

    1 个螺栓，T25，7 Nm

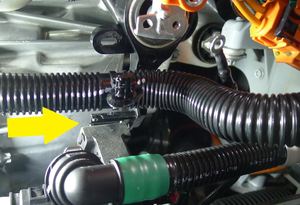

26. 松开将冷却液软管固定到空调压缩机支架的卡子
    注

    1 个树形头卡子

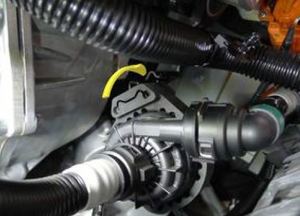

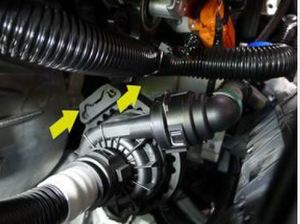

27. 从空调压缩机支架上拆下动力总成冷却液泵
    注

    将泵总成从压缩机上滑下，使其脱离下部支架





28. 将空调软管从车辆上拆下

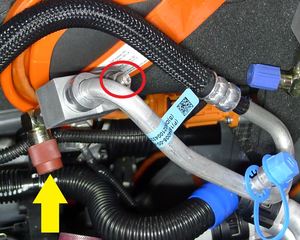

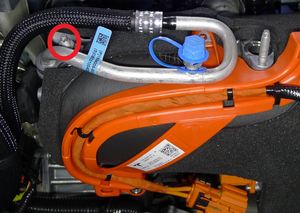

29. 拆下将超级歧管固定在压缩机吸气管路上的螺母，并拆下管路
    注

    1 个螺母，13 mm，22 Nm



30. 拆下将超级歧管固定在压缩机排气管路上的螺母，并拆下管路
    注

    1 个螺母，13 mm，22 Nm

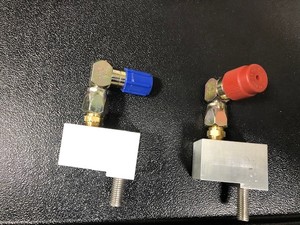

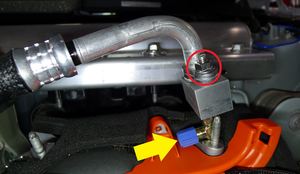

31. 将空调冲洗适配器安装到空调歧管至压缩机管路上
    注

    2 个螺母，13 毫米，22 Nm；将冲洗适配器安装到压缩机侧的吸气和排放管路上；将密封垫圈留在空调歧管管路上；检查 O 型环，如有损坏，进行更换；使用压缩机的 13 毫米螺母固定冲洗适配器

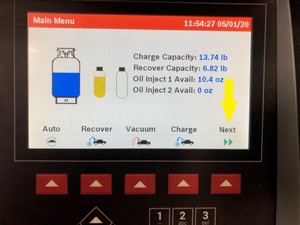

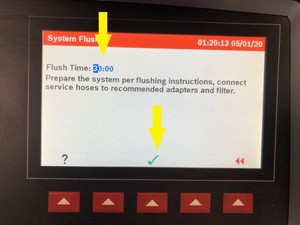

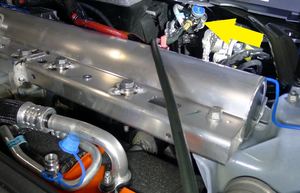

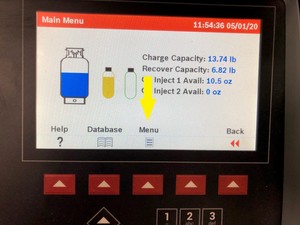

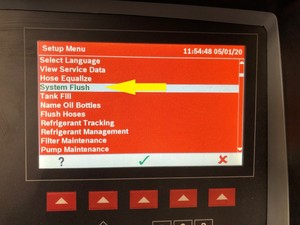

32. 将空调机软管连接到空调冲洗适配器并运行系统冲洗程序
    注

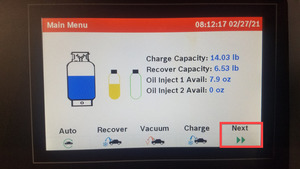

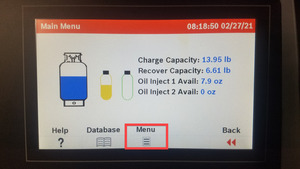

    仅触摸时间；系统冲洗程序运行大约 90 分钟；必须使用 Robinair 34988ni 机器 (R134a) 运行系统冲洗程序；储液罐中至少需要 13lb 制冷剂才能运行系统冲洗程序；在空调机主菜单上点击 "next"，再点击 "menu"，向下滚动选择系统冲洗，输入 30 min 运行时间

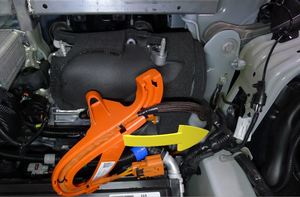

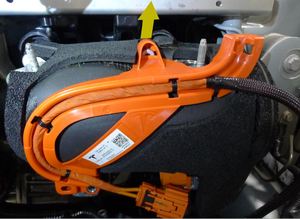

33. 从空调压缩机上拆下空调压缩机高压线束并置于一旁
    注

    将空调压缩机高压线束支架朝车头方向移动；提起支架，使其脱离支架上部支座；然后小心地将线束和支架置于一旁







34. 拆下将空调压缩机支架固定到支柱塔梁的紧固件，然后拆下空调压缩机和空调压缩机支架总成
    注

    2 个螺栓，15 毫米，31 Nm；建议请助手帮忙；拆卸紧固件的同时支撑空调压缩机；小心地将空调压缩机和空调压缩机支架向车辆前部和支柱塔梁下移动；在冷却液软管和超级歧管线束周围务必小心操作

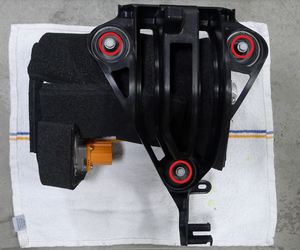

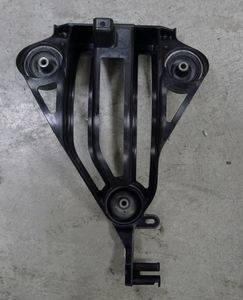

35. 从空调压缩机上拆下空调压缩机支架
    注

    3 个螺栓，10 毫米，9 Nm

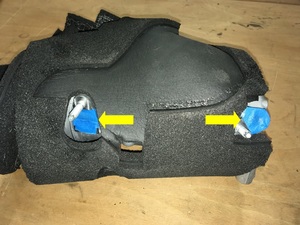

36. 保护空调压缩机上的低压和高压开放接口
    注

    在下一步清洁空调压缩机时，必须完全盖住接口

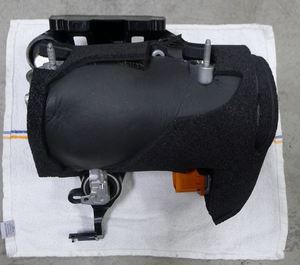

37. 从空调压缩机上拆下NVH 隔音盖
    注

    必须拆下 NVH 隔音盖，才能正确称量压缩机的重量

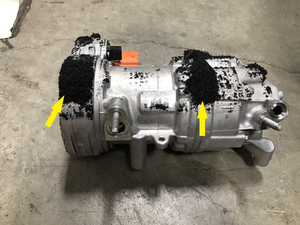

38. 清除压缩机上的 NVH 隔音盖材料
    注

    尽可能清除 NVH 隔音盖材料；空调压缩机上留有过多材料将导致称重不准确

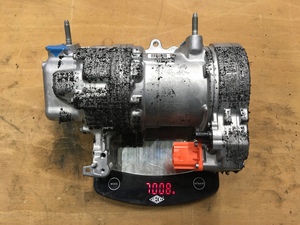

39. 称量压缩机的重量并重置压缩机油量
    注

    以克为单位称重；记录压缩机重量；通过压缩机的吸入口添加 ND-11 油，直至重量达到 7193 克

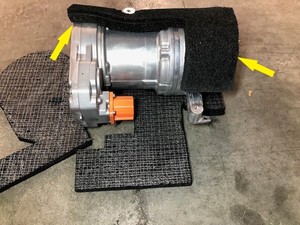

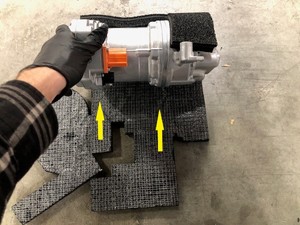

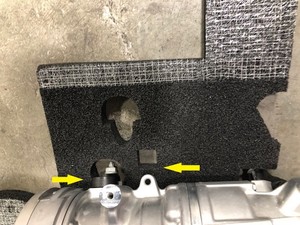

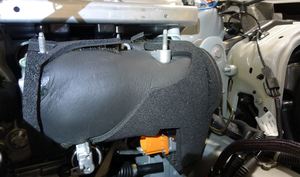

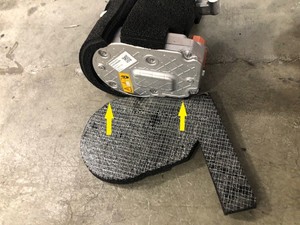

40. 将 NVH 隔音装置安装到空调压缩机上
    注

    安装新的 NVH 毡毯，如果没有新毡毯，也可以重复使用旧毡毯，确认粘合剂状况良好；_x000A_揭除胶带保护条；放下 NVH 隔音盖，使胶面朝上；将 NVH 隔音盖上的开口与空调压缩机上的吸入口对齐；将 NVH 隔音盖安装在空调压缩机上的吸入口周围，然后继续将 NVH 隔音盖框在压缩机周围











41. 将空调压缩机支架安装到空调压缩机上
    注

    3 个螺栓，10 毫米，9 Nm





42. 将空调压缩机支架总成放置到车辆中，然后将空调压缩机总成固定到支柱塔梁上
    注

    2 个螺栓，15 毫米，31 Nm；建议请助手帮忙；安装紧固件的同时支撑空调压缩机；小心地将空调压缩机和空调压缩机支架向车辆后部和支柱塔梁下移动；将支架绕过冷却液软管和超级歧管线束；用手预拧螺栓







43. 将空调压缩机支架螺栓拧紧到支柱塔梁上
    注

    2 个螺栓，15 毫米，31 Nm



44. 将空调压缩机高压线束放置到空调压缩机上，以便安装
    注

    确保高压线束支架与空调压缩机上的上部支座相接合



45. 将高压线束连接器连接到空调压缩机
    注

    1 个锁止连接器，3 级锁止连接器；将连接器完全固定到空调压缩机上之后，向空调压缩机方向推以接合黑色锁片；执行推拉推测试以确保正确就位





46. 安装将空调压缩机高压线束支架固定到空调压缩机的紧固件
    注

    1 个螺栓，13 毫米，9 Nm



47. 安装空调压缩机接地带
    注

    1 个螺栓，T25，7 Nm



48. 将动力总成冷却液泵安装到空调压缩机支架上
    注

    将泵总成滑到压缩机下部支架上





49. 安装将冷却液软管固定到空调压缩机支架的卡子
    注

    1 个树形头卡子



50. 从空调冲洗适配器上断开空调机软管



51. 从超级歧管至压缩机空调管路总成上拆下空调冲洗适配器
    注

    2 个螺母，13 mm，22 Nm

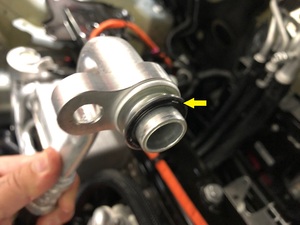

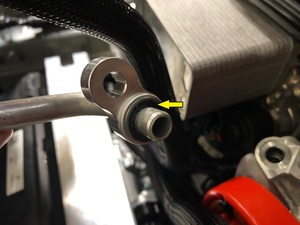

52. 更换超级歧管至压缩机空调管路总成上压缩机排放管路中的密封垫圈
    注

    1 个密封垫圈；用 ND-11 油润滑密封垫圈



53. 更换超级歧管至压缩机空调管路总成上压缩器吸气管路中的密封垫圈
    注

    1 个密封垫圈；用 ND-11 油润滑密封垫圈



54. 将超级歧管至压缩机排放管路安装到压缩机上
    注

    1 个螺母，13 毫米，22 Nm



55. 将超级歧管至压缩机吸气管路安装到压缩机上
    注

    1 个螺母，13 毫米，22 Nm



56. 将空调软管重新连接到车辆

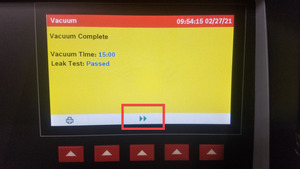

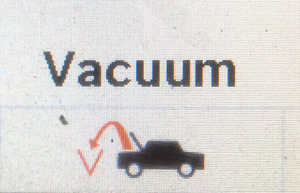

57. 进行空调真空和泄漏测试

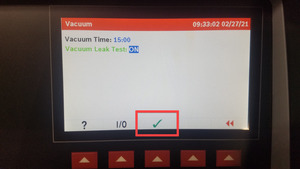

    注

    将真空时间设定为15分钟，泄漏测试设定为 ON；该过程完成后机器将发出蜂鸣声；车辆可以无人看管；在继续之前确认通过泄漏测试

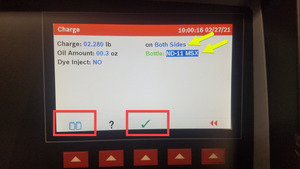

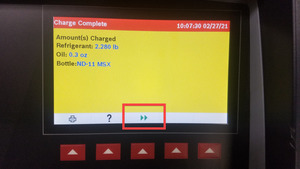

58. 执行空调重新加注。
    注

    输入在空调回收时记录的制冷剂和冷冻油量，设置应与记录相符，选择两边加注，使用瓶子图标选择 ND-11 MSX，该过程完成后机器会发出蜂鸣声，车辆可以无人看管，如果需要，可以使用“染料注入”选项来注入泄漏检测染料







59. 连接紧急响应回路 (FRL) 和低压电池连接器
    注

    2 个连接器；首先固定紧急响应回路；连接好低压电池，并将黑色连接器锁向内推动以固定；完全就位后卡入绿色锁片

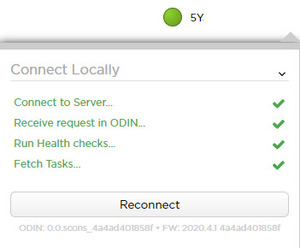

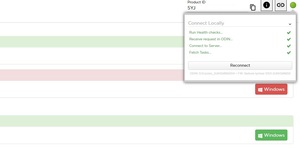

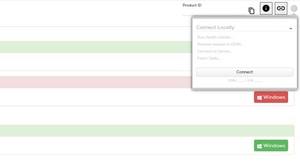

60. 重新建立车辆与 Toolbox 3 的连接
    注

    打开 Toolbox 3 网站 (https://toolbox.teslamotors.com)，建立与车辆的连接。选择右上角的连接状态图标，然后选择本地连接（车辆连接后图标将变为绿色）

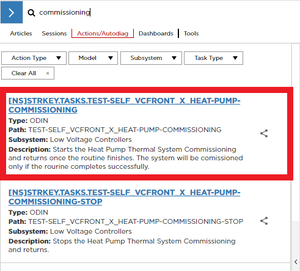

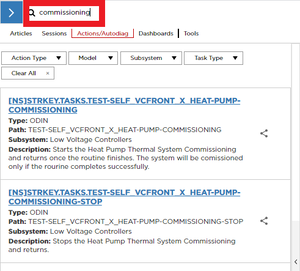

61. 选择 “Actions/Autodiag”，然后搜索 “Commissioning”

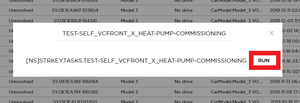

62. 选择TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Toolbox: (link)via Service Mode: Thermal ➜ Refrigerant System ➜ Run Heat Pump Commissioningvia Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioning，点击 “Run”，然后等待例行程序完成。
    注

    如果进入 “Thermal Drain/Fill” 模式后，此例行程序未运行，空调压缩机运行将被阻止；完成后，点击右上角的 “X” 关闭窗口





63. 断开 Toolbox 3 与车辆的连接，取出笔记本电脑和以太网诊断工具包

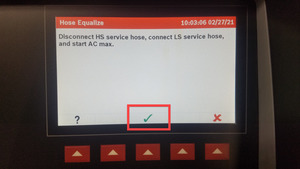

64. 继续执行“软管平衡”步骤，完成空调重新加注，并遵循空调机上显示的指示
    注

    将高侧耦合器与车辆断开；开启空调；温度设置为“低”；开启“面板”模式；开启“新风”模式；鼓风机转速设置为 10；验证“软管平衡”设置；验证排放压力不超过 26 bar，吸气压力不低于 1.15 bar。

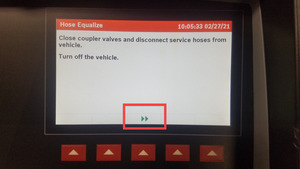

65. 继续执行“软管平衡”步骤，完成空调重新加注，并遵循空调机上显示的指示
    注

    从车辆上拆下低侧耦合器；关闭车辆；确认软管平衡设置；该过程完成后机器会发出蜂鸣声







66. 安装空调端口盖
    注

    2 个盖





67. 安装前备箱总成
    注

    4 个螺栓，10 毫米，5 Nm





68. 安装前备箱地毯
    注

    确认地毯妥善固定到密封下方





69. 安装前备箱检修板
    注

    3 个卡子，3 个挂钩，1 个连接器





70. 安装前备箱前部挡板
    注

    7 个卡子





71. 安装前备箱右侧挡板
    注

    10 个卡子





72. 安装前备箱左侧挡板
    注

    10 个卡子





73. 安装前备箱后部挡板
    注

    8 个卡子





74. 关闭前备箱盖

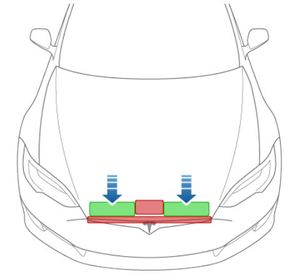

    注

    用力按压绿色高亮区域（请参阅图片）；若前备箱盖其他区域受压，可能会导致损坏



75. 升起左前车窗
76. 关闭左前车门
