线束 - 前车门 - LH（拆卸和更换）

校正代码 17100102 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下左侧 A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  2. 拆下左侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。

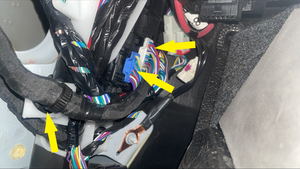

  3. 断开车门线束电气连接器（2 个），然后从左侧 VC 松开固定卡子。
  4. 拆下左侧前门装饰饰板。请参阅装饰 - 饰板 - 前车门 - LH（拆卸和更换）。
  5. 拆下左侧前门饰板。请参阅面板 - 车门饰板 - 前 - LH（拆卸和更换）。

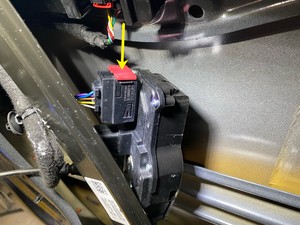

  6. 拉动白色锁片以松开连接器锁，然后断开左侧前车门把手控制器电气连接器。
  7. 断开左侧前门压力传感器电气连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
  8. 拆下将左侧前门封闭板固定到车门总成的螺栓（6 个）。
    4.5 Nm (3.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 2 英寸加长件
  9. 从封闭板总成上拆下闩锁拉索索环，然后将索环和拉索从开口处引出。
  10. 拆下将电线线束固定到左侧前车门封闭板总成的卡子（2 个），然后从车上拆下封闭板。
    Informational PurposesAn informational icon, calling your attention
    注
    从封闭板后方拆下卡子以免使其受损。
  11. 断开左侧前门扬声器电气连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    松开连接器两侧的锁片。

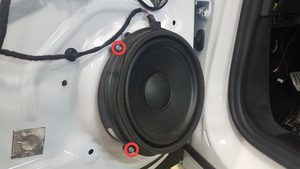

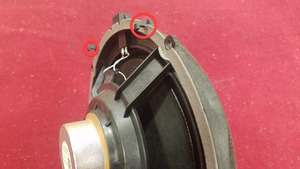

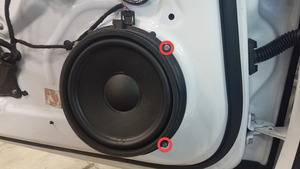

  12. 拆下将左侧前门扬声器固定到垫圈的螺钉（4 个）。
    1.8 Nm (1.3 lbs-ft)

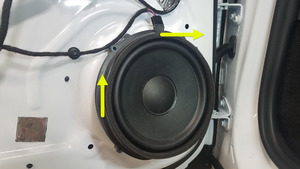

  13. 向上抬起左侧前门扬声器，使其脱离左侧前车门，以将其从车门总成拆下。

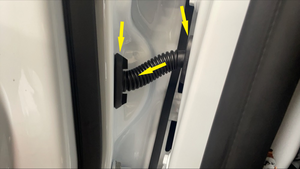

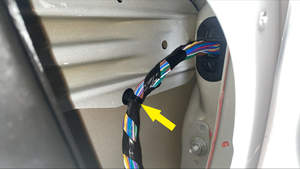

  14. 松开将左侧前门线束固定到左侧前车门的卡子，松开索环（2 个），然后将线束穿过车身，拉入左侧前车门。
    Informational PurposesAn informational icon, calling your attention
    注
    1 个卡子，2 个车身索环
  15. 断开左侧前车窗升降器电机电气连接器。
  16. 拆下车门把手线束的固定卡子（2 个）。

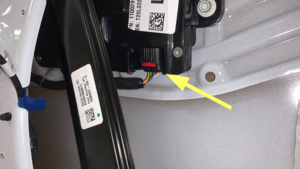

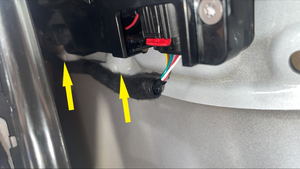

  17. 松开将左侧前门把手线束电气连接器固定到左侧前车门的卡子，松开连接器锁，然后断开左侧前门把手线束电气连接器。

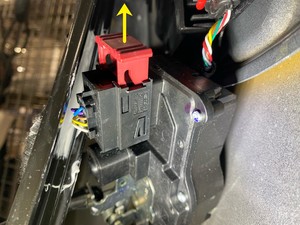

  18. 松开锁片，然后断开左侧前门闩锁总成电气连接器。

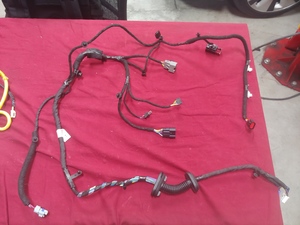

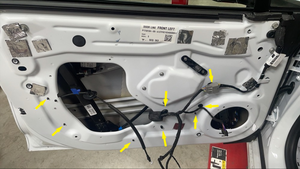

  19. 断开电气连接器，松开将左侧前门线束固定到左侧前车门的卡子（7 个），然后将线束从车门上拆下。

安装

  1. 将左侧前门线束放到左侧前车门，然后连接电气连接器并固定卡子（7 个）
  2. 连接左侧前门闩锁总成电气连接器，然后固定锁片。
  3. 将左侧前门线束连接到左侧前车门把手总成，然后卡入锁片。
    Informational PurposesAn informational icon, calling your attention
    注
    请卡入锁片前完全就位连接器。
  4. 安装左侧前门把手电气连接器的固定卡（2 个）。
  5. 连接左侧前车窗升降器电机电气连接器。

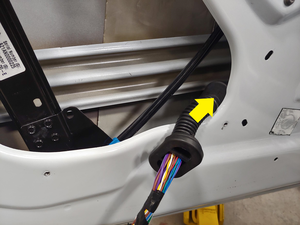

  6. 将左侧前门线束通过车门推入车身，然后就位索环（2 个），并安装固定卡子。
  7. 将左侧前门安装到垫圈。
  8. 安装将左侧前门扬声器固定到垫圈的螺钉（4 个）。
    1.8 Nm (1.3 lbs-ft)
  9. 连接左侧前门扬声器电气连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    松开连接器两侧的锁片。
  10. 将闩锁拉索的索环从左侧前门封闭板的开口处引出，然后将索环安装进封闭板总成。
  11. 安装将左侧前门封闭板固定到车门总成的螺栓（6 个）。
    4.5 Nm (3.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 2 英寸加长件
  12. 固紧将电线线束固定到左侧前门封闭板总成的卡子（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    确保可以听到清脆的锁止声，以完全接合卡子。
  13. 连接左侧前门压力传感器电气连接器，然后接合连接器锁。
  14. 连接左侧前门把手控制器电气连接器，然后接合连接器锁。
  15. 安装左侧前门饰板。请参阅 面板 - 车门饰板 - 前 - LH（拆卸和更换）
  16. 将左侧前门线束电气连接器（2 个）连接到左侧 VC，然后固定将线束安装到车门总成的卡子
  17. 安装左侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  18. 安装左侧 A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  19. 关闭左侧前门。
