面板 - 车门饰板 - 后 - LH（拆卸和更换）
校正代码
15132002 0.12
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重新使用/更换 | 备注 |
|---|---|---|---|---|

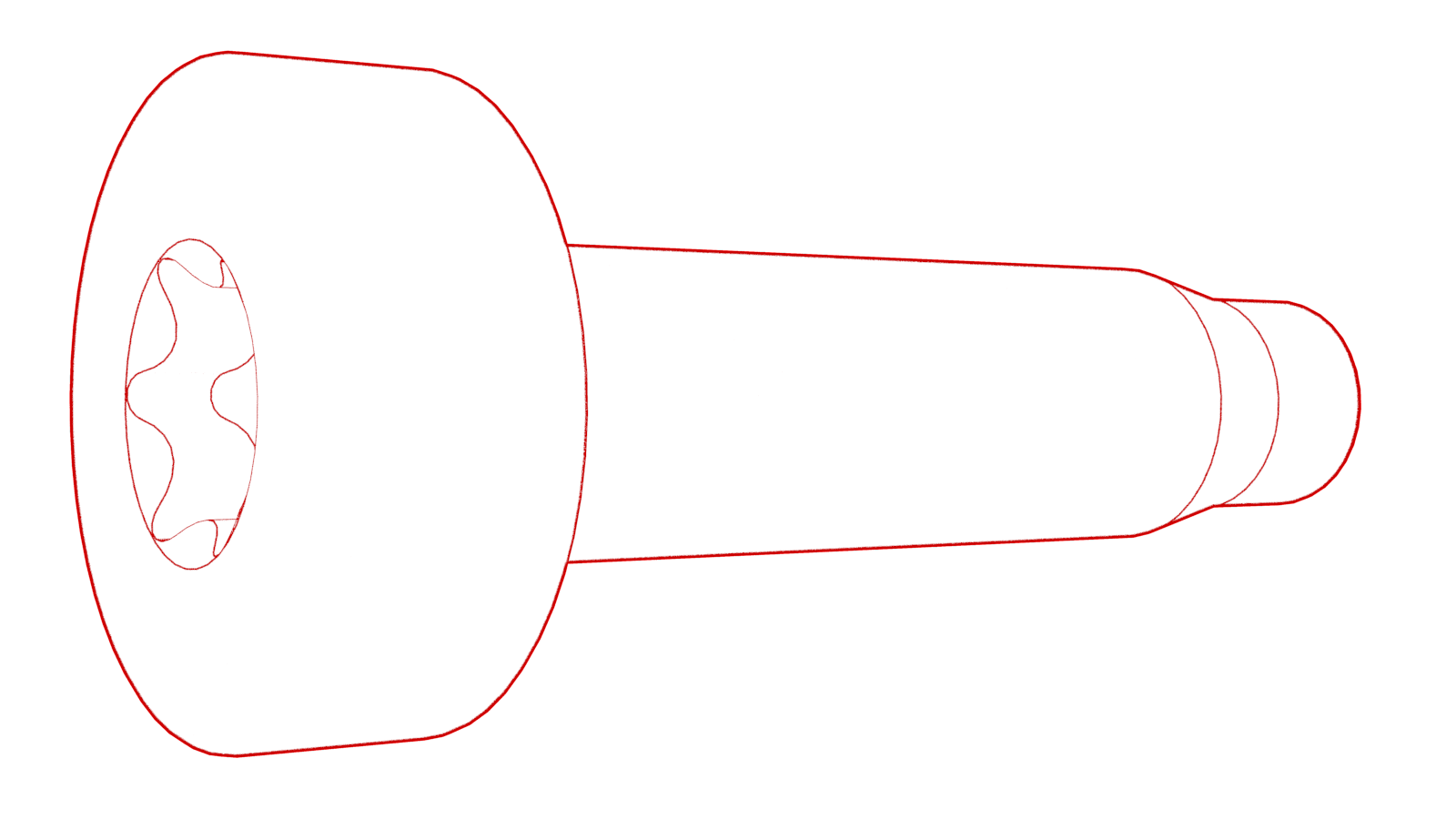

| 将扶手和车门把手饰板下方处左后车门面板固定到车门面板总成的螺栓 |
 6 Nm (4.4 lbs-ft) |
|
重新使用 |
拆卸
-
拆下维修盖板，然后拆下将左侧后门板固定到门板总成的螺栓（2 个），分别位于扶手下方和车门饰板把手上。
提示： 推荐使用以下工具：
- 梅花 T30 套筒
- 2 英寸加长件
-
松开将左侧后门板固定到车门上的卡子（7 个），然后向上拉动车门饰板的顶部，使其从总成上松开。
警告切勿将门板拉出车门总成，因为仍然连接有电气连接器。
-

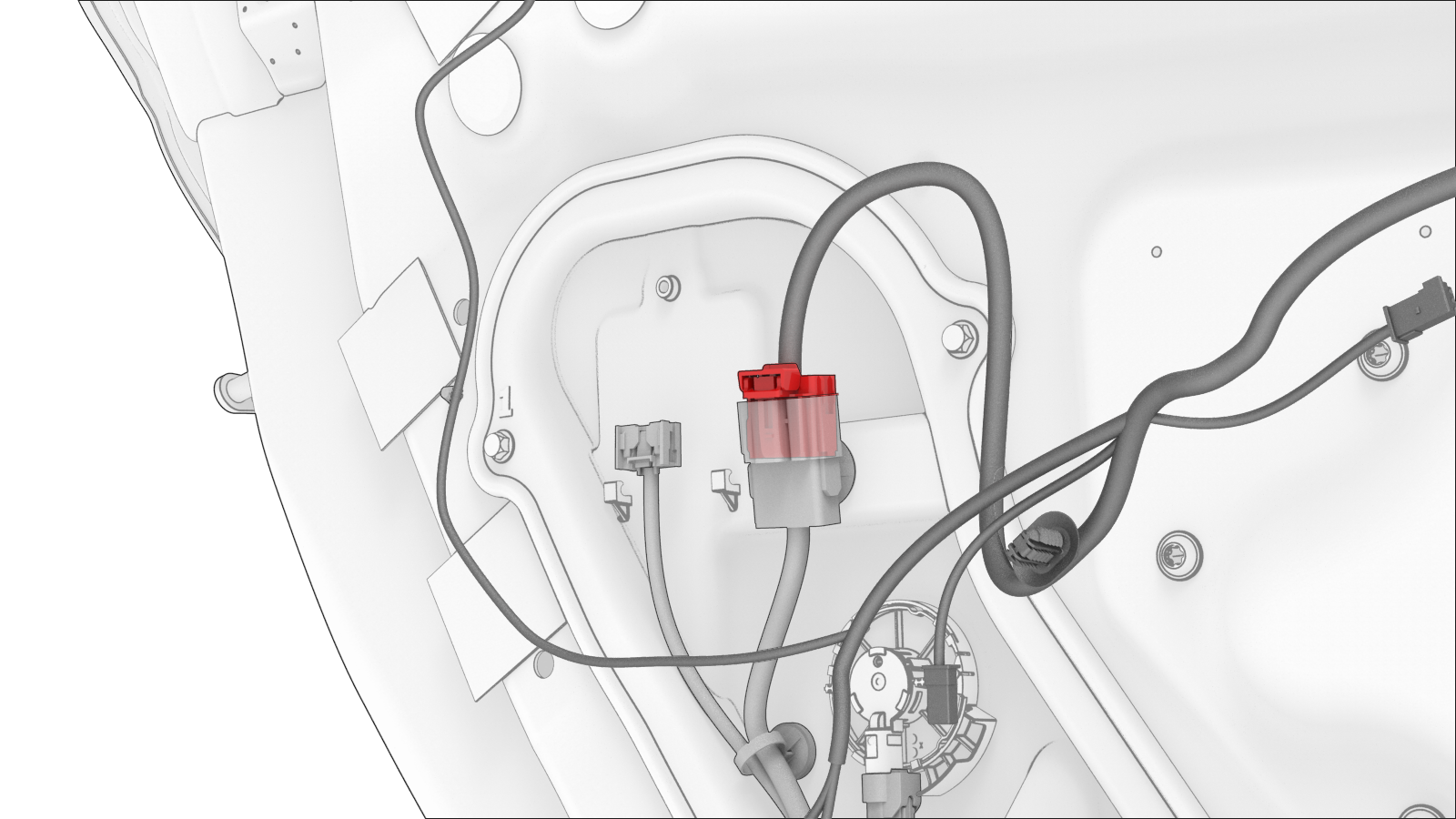

断开左侧后车门电气连接器。
-
从后车门上拆下其余的卡子固定件。
注固定件的数量将随每次拆卸而变化。
安装
-
连接左侧后门板的电气连接器，然后将门板放在车门总成上。
注执行推拉测试，以确认连接器已完全固定。
-
将左侧后门板的顶部滑入车门密封，然后将门板的底部摆动着放置到位。将门板压入车门总成，以紧固卡子（7 个）。
- 安装将左侧后门板固定到门板总成的螺栓（2 个），分别位于扶手下方和车门饰板把手上，然后安装维修盖板。
-
6 Nm (4.4 lbs-ft)
提示： 推荐使用以下工具：- 梅花 T30 套筒
- 2 英寸加长件
- 启用维护模式。请参阅 维护模式（启用和禁用）。
-
通过触摸屏重新安装车辆固件，方法如下：
- 禁用维护模式。请参阅维护模式（启用和禁用）。
