驱动单元 - 后（Plaid 版）（拆卸和安装）
校正代码
40016101 2.82
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
警告
切勿排出已拆下的驱动单元中的变速箱油。将驱动单元连同变速箱油一起送回材料审查委员会进行分析。将半轴盖从新驱动单元转移到拆下的驱动单元上，以防止溢漏。
拆卸
- 将车辆驶至双柱举升机上。请参阅举升车辆 - 双柱举升机。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 进行热流体加注/排空。请参阅冷却液 - 冷却系统（加注/排放）。
- 松开电子驻车制动器。请参阅驻车制动钳 - 释放。
- 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
-
将高压万用表设置为直流电压，用探针轻触辅助电池连接器触点，并确认万用表显示电压。
注电池电压通常为 14.5-15.5 伏。
- 拆卸后轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
-
脱下皮革手套保护罩和高压绝缘手套。
- 拆卸后饰板扩散器。请参阅扩散器 - 后饰板（拆卸和更换）。
- 拆下左侧和右侧后轮拱内衬。请参阅轮拱内衬 - 后 - LH（拆卸和更换）
- 拆卸后副车架总成。请参阅副车架总成 - 后（Plaid 版）（拆卸和安装）
-
拆卸螺栓并松开将接地带固定到后驱动单元和后副车架的卡子，然后将接地带从副车架上拆下。
-

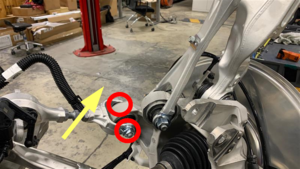

拆卸将左侧行驶高度传感器臂固定到左侧上前连杆的螺栓。
-

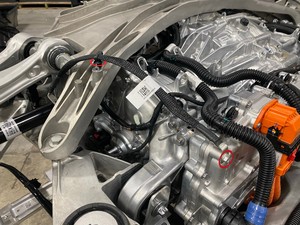

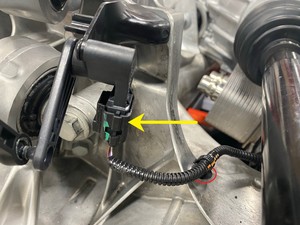

断开电气线束与左侧行驶高度传感器连接器的连接，然后松开将电气线束固定到后驱动单元的夹子。
-

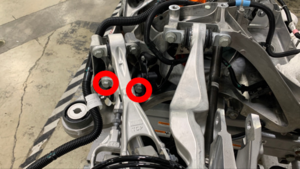

拆卸将左侧上尾连杆固定到后副车架的螺栓（2 个）。
-
拆卸将左侧上前连杆固定到后副车架的螺栓（2 个）。
-
拆卸将左侧止推杆固定到后副车架的螺栓（2 个）。
注拆卸时，撑起转向节。
-
将轴拆卸工具套在左后半轴内接头上。
注确保电缆未缠绕在内侧护套上。
-

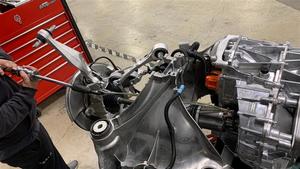

使用滑动锤将左后半轴从后驱动单元上松开。
- 重复第17步至第23步，完成车辆右侧相关操作。
-

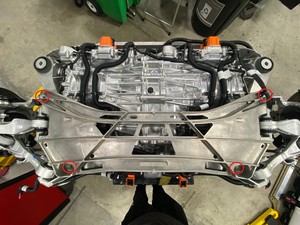

拆下将后副框架加固件固定到后副框架的螺栓（4 个），然后从副框架上拆下加固件。
-
松开将动力总成冷却液回流软管固定到后副车架的卡子（3 个），然后将软管从副车架上拆下。
-

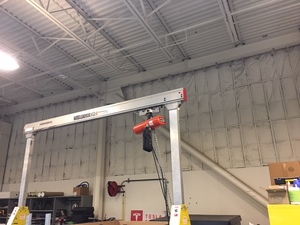

将副车架举升机置于起重机架下方。
-

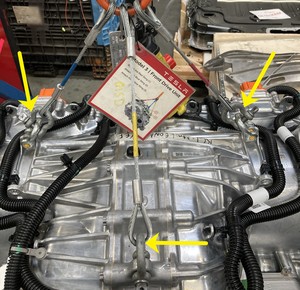

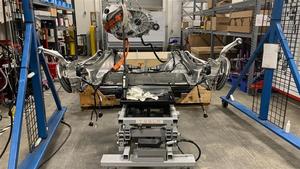

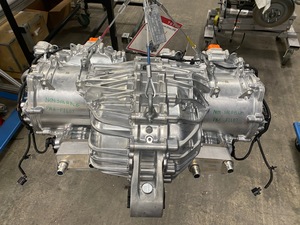

在蓝色和红色拉索上额外安装一个钩环，然后使用挂钩（3 个）将驱动单元吊索工具固定到后驱动单元。
-

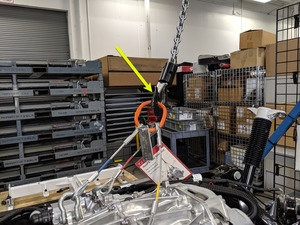

将驱动单元吊索工具固定到起重机架上。
-

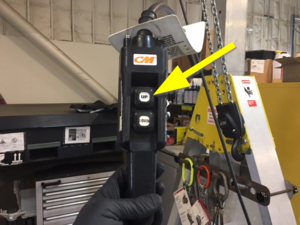

使用起重机架升起驱动单元吊索工具，使拉索处于轻度张紧状态。
-

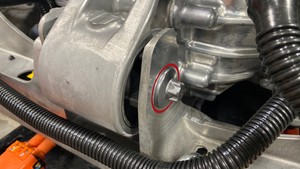

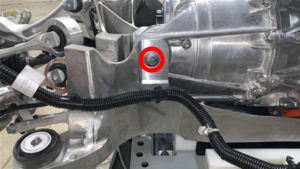

拆卸将后驱动单元固定到后副车架左侧的螺栓。
-

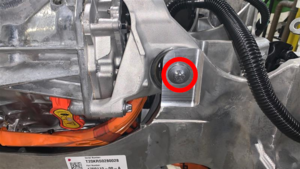

拆卸将后驱动单元固定到后副车架右侧的螺栓。
-
拆卸将后驱动单元固定到后副车架后部的螺栓。
-

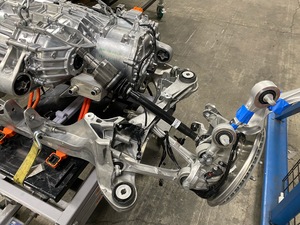

在协助下，使用起重机架升起后驱动单元吊索工具，将半轴从后驱动单元上移开，并将后驱动单元向上移动从后副车架上分离。
警告由于高压线束仍处于固定状态，请勿将驱动单元从后副车架上完全拆下。
-

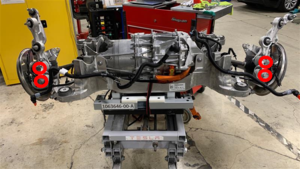

将后副车架和副车架举升机从后驱动单元下方移走。
安装
-
将后副车架和副车架举升机移至后驱动单元下方。
-
在协助下，使用起重机架降下后驱动单元吊索工具，将半轴从后驱动单元上移开，并将后驱动单元置于后副车架上方。
-
降低后驱动单元吊索工具，以便安装并手动拧紧将后驱动单元固定到后副车架后部的螺栓。
-
安装并手动拧紧将后驱动单元固定到后副车架右侧的螺栓。
-
安装并手动拧紧将后驱动单元固定到后副车架左侧的螺栓。
-
降低驱动单元吊索工具以释放拉索上的张力，然后从起重机架上拆下吊索工具。
-
拆卸挂钩（3 个），然后从后驱动单元上拆下驱动单元吊索工具。
注拆卸蓝色和红色拉索上加装的钩环。
-
紧固后驱动单元支座螺栓（3 个）。
120 Nm (88.5 lbs-ft)213 Nm (157.1 lbs-ft)注将 E18 紧固至 120 Nm，EP20 紧固至 213 Nm。
-
将动力总成冷却液回流软管安装到后副车架，然后紧固将软管固定到副车架的卡子（3 个）。
-
将后副车架加固件安装到后副车架上，然后安装将加固件固定到副车架的螺栓（4 个）。120 Nm (88.5 lbs-ft)
-

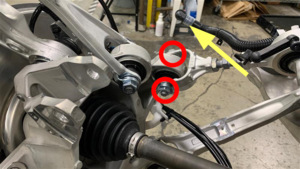

松开将左侧止推杆固定到左后转向节的螺母和螺栓。
注请勿拆下螺母或螺栓。
-

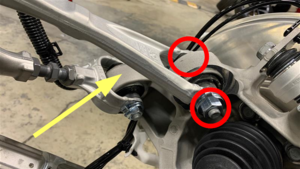

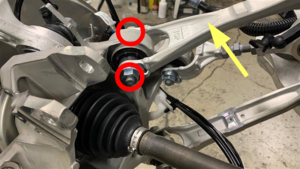

松开将左侧上前连杆固定到左后转向节的螺母和螺栓。
注请勿拆下螺母或螺栓。
-
松开将右侧止推杆固定到右后转向节的螺母和螺栓。
注请勿拆下螺母或螺栓。
-
松开将右侧上前连杆固定到右后转向节的螺母和螺栓。
注请勿拆下螺母或螺栓。
-
松开将左右上尾连杆固定到左后和右后转向节的螺母和螺栓。
注请勿拆下螺母或螺栓。
-

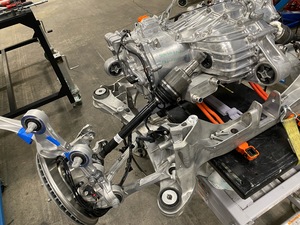

拆卸轴密封接头，在协助下，将左后半轴安装到后驱动单元中，然后将半轴压入驱动单元，使半轴完全就位。
注当半轴完全就位且 C 型卡子完全接合时，可以听到清晰的“咔嗒”声。
-
安装将左侧止推杆固定到后副车架的螺栓（2 个）。85 Nm (62.7 lbs-ft)注安装时，撑起转向节。
-
安装将左侧上前连杆固定到后副车架的螺栓（2 个）。85 Nm (62.7 lbs-ft)
-
安装将左侧上尾连杆固定到后副车架的螺栓（2 个）。85 Nm (62.7 lbs-ft)
-
紧固将电气线束固定到后驱动单元的卡子，然后将电气线束连接到左侧行驶高度传感器连接器。
-
安装将左侧行驶高度传感器臂固定到左侧上前连杆的螺栓。8 Nm (5.9 lbs-ft)
- 重复第28步至第33步，完成车辆右侧相关操作。
-
将接地带安装到后驱动单元和后副车架，然后安装螺栓并紧固将接地带固定到副车架的卡子。10 Nm (7.4 lbs-ft)
- 安装后副车架总成。请参阅副车架总成 - 后（Plaid 版）（拆卸和安装）。
- 安装左后和右后轮拱内衬。请参阅轮拱内衬 - 后 - LH（拆卸和更换）。
- 安装后饰板扩散器。请参阅扩散器 - 后饰板（拆卸和更换）。
- 安装中部流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 安装后轮毂。请参阅轮毂总成（拆卸和安装）。
- 执行冷却系统真空重新加注程序。请参阅冷却系统（真空重新加注）。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 接合电子驻车制动器。请参阅驻车制动钳 - 释放。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 执行冷却系统空气排空程序。请参阅冷却系统（部分重新加注和排放）。
- 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
