支架 - 饰板 - 掀背尾门（拆卸和更换）
校正代码
12207012 0.42
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 拆下掀背尾门饰板。请参阅饰板 - 掀背尾门（拆卸和更换）。
-

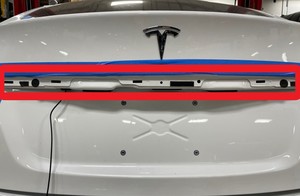

拆下将掀背尾门饰板支架固定到掀背尾门的螺栓（3 个），然后从掀背尾门上拆下支架。
2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：- 梅花 T20 套筒
-

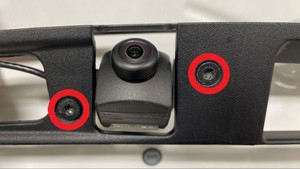

拆下并弃用将后置摄像头固定到掀背尾门饰板支架的螺母（2 个），然后从支架上拆下后置摄像头。1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒

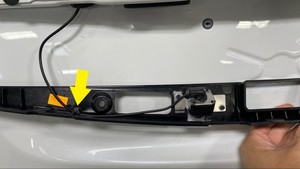

注注意后置摄像头的布线。
-

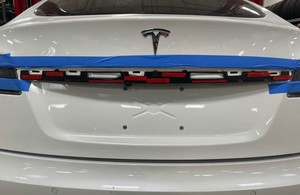

用异丙醇 (IPA) 湿巾将掀背尾门饰板支架接合面上的残留物擦拭干净。
注将残留物清理干净。注用大拇指搓动粘合剂，促使粘合剂脱落。注等待 1 分钟至异丙醇 (IPA) 干燥后，再继续下一步。
安装
-

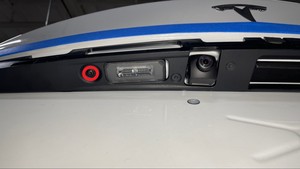

安装新的螺栓（2 个），将后置摄像头固定到掀背尾门饰板支架上，然后用挂钩固定摄像头线束。
1 Nm (.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
-

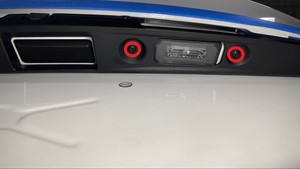

固定掀背尾门饰板支架，然后安装紧固件（3 个）。2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒

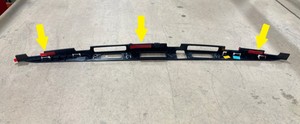

注如有需要，可使用双面胶带。注按照需要撕下红色胶带。
- 安装掀背尾门饰板。请参阅饰板 - 掀背尾门（拆卸和更换）。
