支架 - 支撑 - 压缩机 - 空气悬架（拆卸和更换）
校正代码
31102022 0.66
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 拆下前饰板总成。请参阅饰板总成 - 前（拆卸和安装）。
-

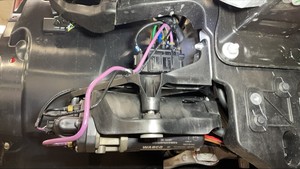

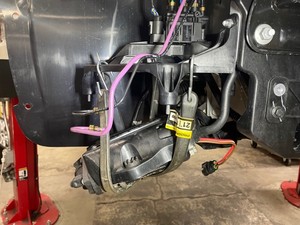

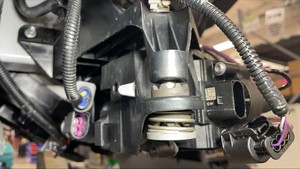

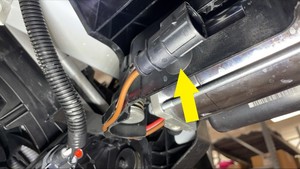

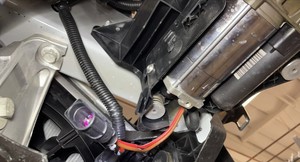

从空气压缩机上断开电气连接器（2 个）。
-

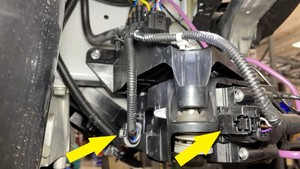

松开将空气压缩机线束固定到压缩机支架的卡子。
-

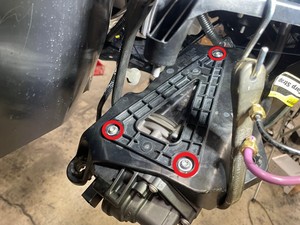

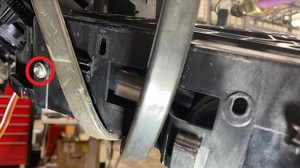

拆下将空气压缩机托架固定到压缩机支架的螺栓和弹簧座（3 个）。
警告拆下螺栓和弹簧后，空气压缩机将自由悬挂。用吊架或弹力绳支撑总成。
-

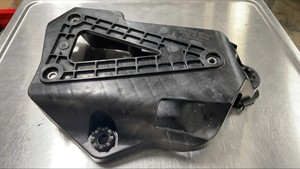

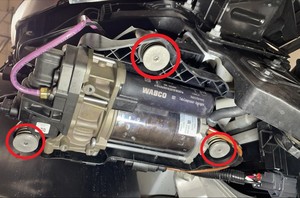

拆下将空气压缩机支架固定到空气压缩机的螺栓（4 个）。
注4 个螺栓，T30
安装
-
安装将空气压缩机固定到压缩机支架的螺栓（4 个）。
注T30 ，5.5 Nm
-
安装将压缩机托架固定到压缩机支架的螺栓和弹簧座（3 个）。
注T30，5 Nm
-
放置将空气压缩机电气线束固定到空气压缩机支架的卡子。
-
将电气线束（2 个）连接到空气压缩机。
- 安装前饰板总成。请参阅饰板总成 - 前（拆卸和安装）。
- 将车辆驶离举升机。
