降噪衬垫 - 电机舱 - 前隔板（拆卸和更换）

校正代码 12010112 3.66 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

2023 年 12 月 15 日：- 更新了制动器硬度例行程序。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

打开左前车门

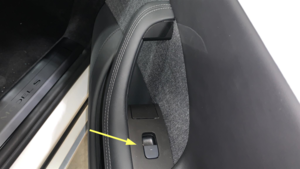

降下左前车窗

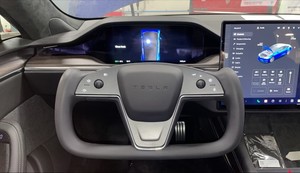

回正方向盘

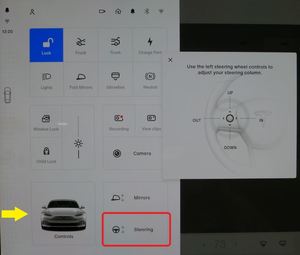

将转向柱调整到最后最下方位置

注

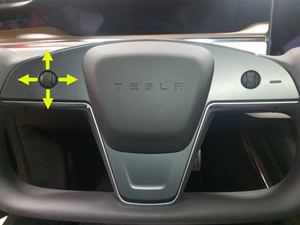

通过 UI 界面> Quick Controls > Steering Wheel；使用方向盘左滚轮调整转向柱

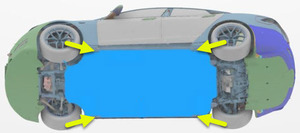

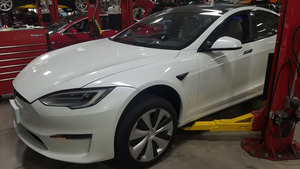

举升并支撑车辆

注
准备举升车辆，将空气悬架设置为 "Jack 模式"，将举升臂衬垫放在车辆千斤顶垫上

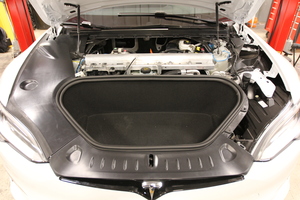

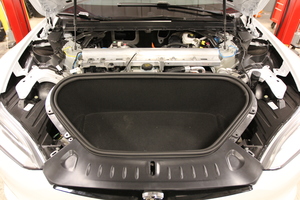

打开前备箱盖

注
操作如下：Center Display > Controls > Frunk Open

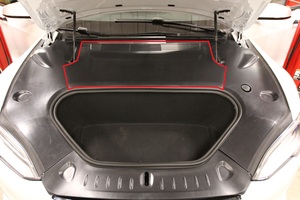

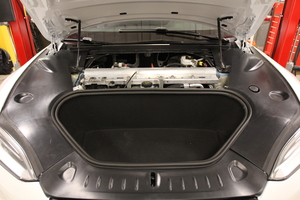

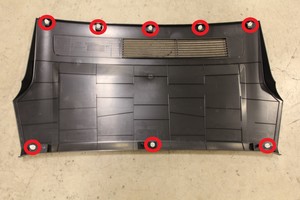

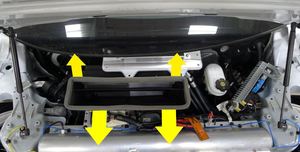

拆下前备箱后部挡板

注
8 个卡子

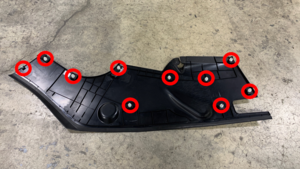

拆下前备箱左侧挡板

注
10 个卡子
拆下前备箱右侧挡板

注
10 个卡子

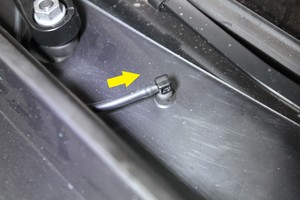

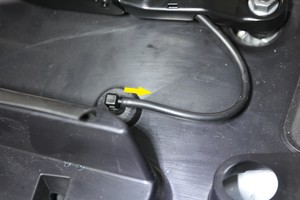

松开左侧雨刮器臂软管喷嘴

注
1 个软管

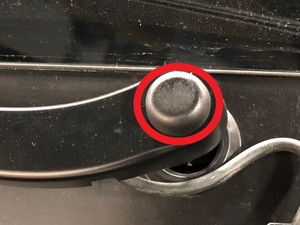

拆卸左侧雨刮器臂螺母盖

注
1 个盖子

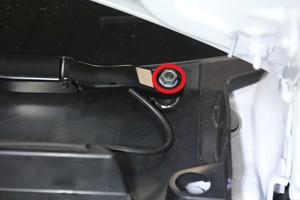

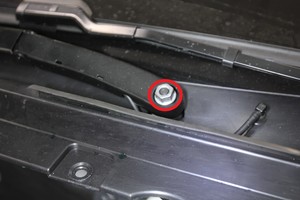

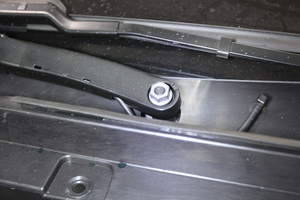

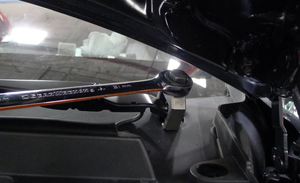

拆下左侧雨刮器臂螺母并松开总成

注
1 个螺母，15 毫米，26 Nm
松开右侧雨刮器臂软管喷嘴

注
1 个软管
拆卸右侧雨刮器臂螺母盖

注
1 个盖子
拆下右侧雨刮器臂螺母并松开总成

注
1 个螺母，15 毫米，26 Nm

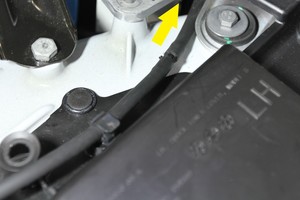

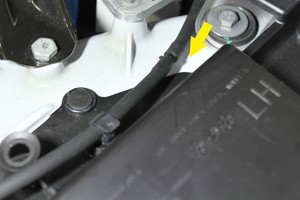

通过左侧减震塔盖板取下清洗器软管喷嘴

注
1 根软管，3 个卡子

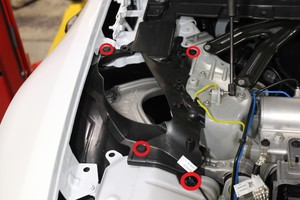

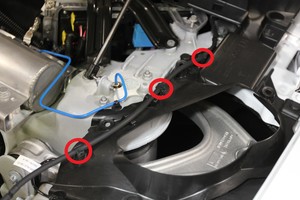

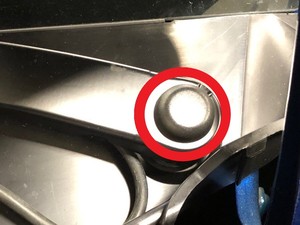

拆下左侧减震塔盖板

注
3 个推拉式卡子，1 个树形头卡子
拆下右侧减震塔盖板

注
3 个推拉式卡子，1 个树形头卡子

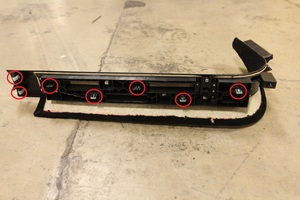

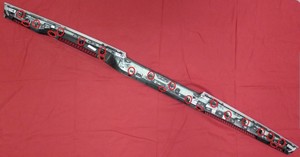

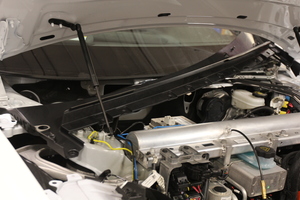

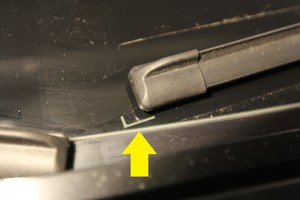

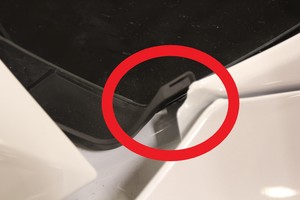

拆卸前围篦板雨刮器

注
4 个推拉式卡子，2 个端部锁片

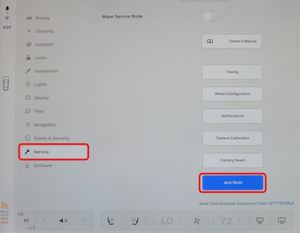

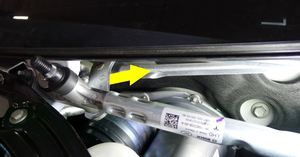

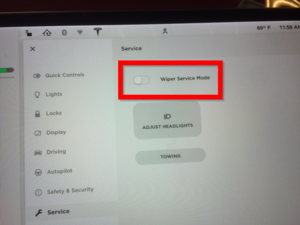

使用中央显示器，使雨刮器进入“维护模式”

注

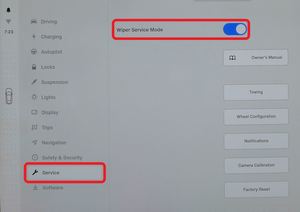

操作如下： Controls > Service > Wiper Service Model；如果雨刮器模块未处于维护模式，拆卸时，右侧枢轴臂将不会与 V 型支架横梁顺利脱离

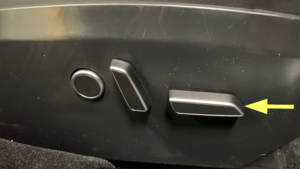

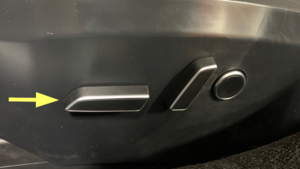

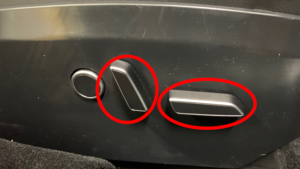

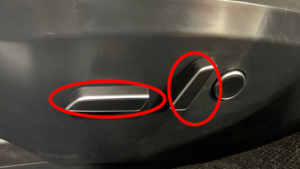

将左前座椅向后移动
打开右前车门
降下右前车窗
将右前座椅向后移动

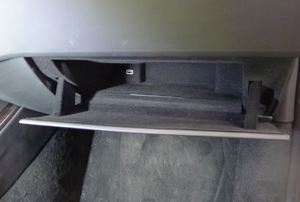

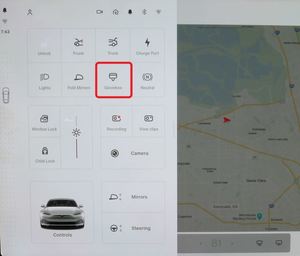

通过用户界面打开手套箱

注
点击 Controls > Glovebox

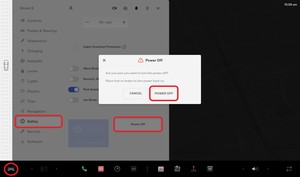

在中央显示器上关闭车辆电源

注
操作如下：Controls > Safety & Security > Power Off

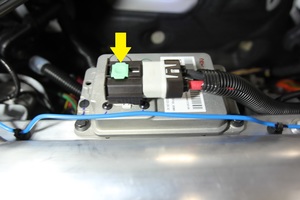

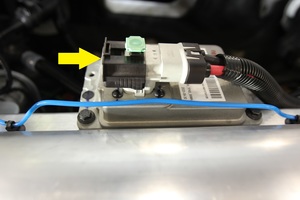

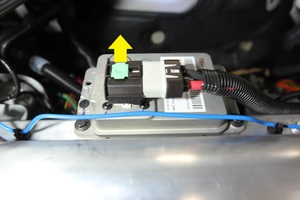

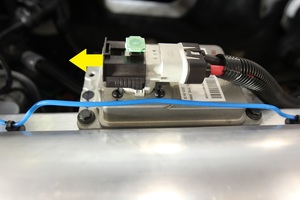

断开低压电池连接器和紧急响应回路

注
2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接

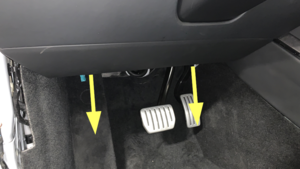

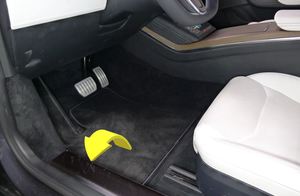

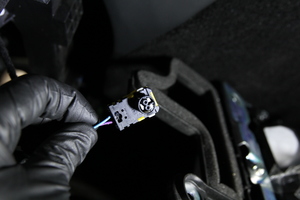

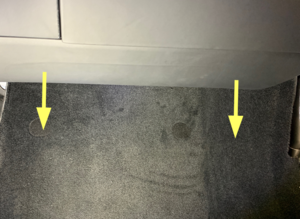

拆下左侧脚部空间盖板

注
1 个连接器，2 块磁铁

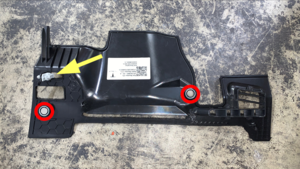

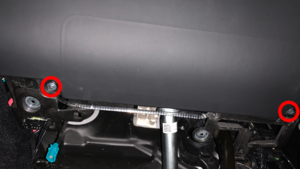

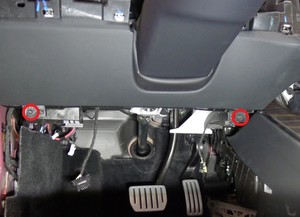

拆下将左侧膝部气囊总成固定到车辆的紧固件

注
2 个螺纹胶螺栓，E10，8 Nm；拆下后弃用

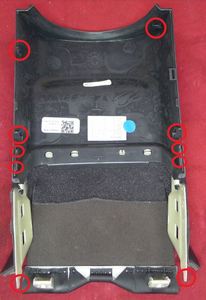

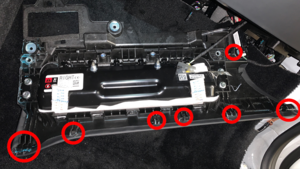

从车辆上拆下左侧膝部气囊总成

注
3 个连接器，1 个卡子，6 个锁片；松开气囊连接器上的 2 个锁片

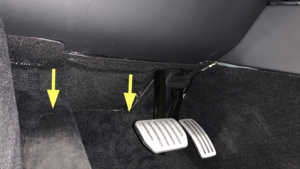

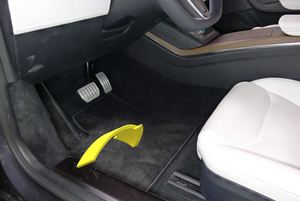

拆卸驾驶位地板风管跳线

注
1 个锁片

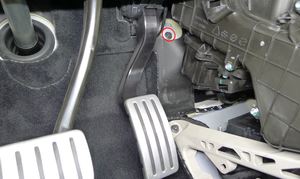

从踏板总成上的 U 型夹销上拆下开口销

注
1 个卡子；用手拆下

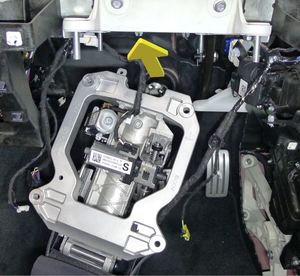

将 U 型夹销从制动踏板总成上拆下

注
1 个销；摆动制动踏板以便拆下

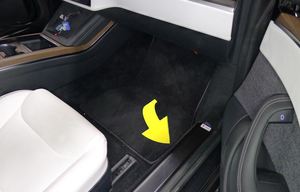

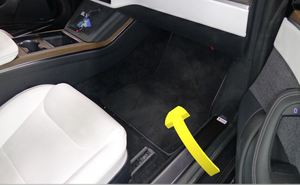

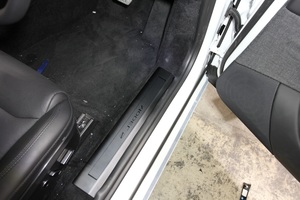

拆卸左前脚垫

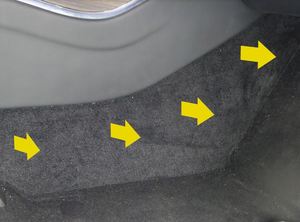

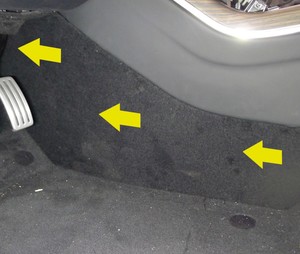

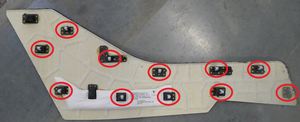

拆卸左侧中控台地毯

注
11 个卡子

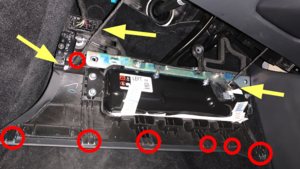

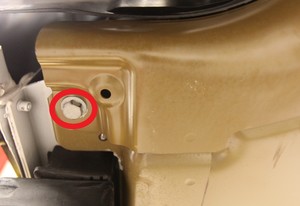

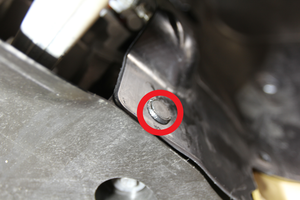

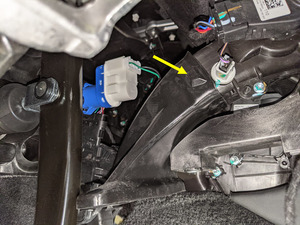

松开左侧下部前围板高效分子空气 (HEPA) 过滤器总成螺栓

注
1 个螺栓，10 毫米，7 Nm

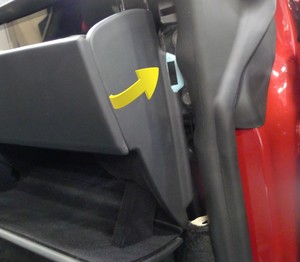

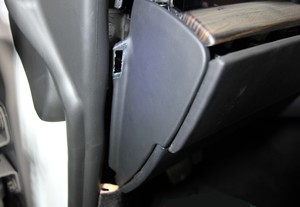

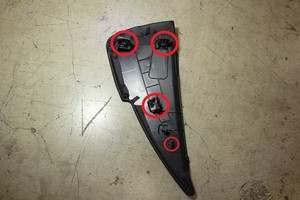

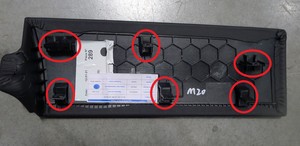

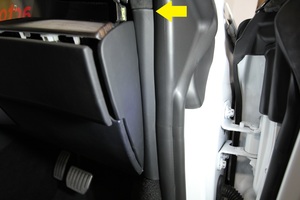

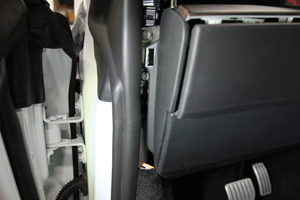

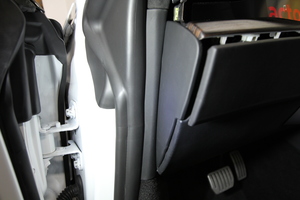

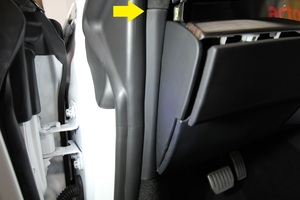

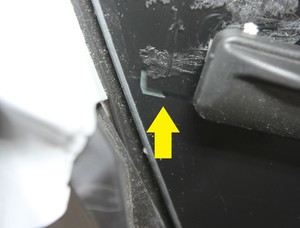

拆下左侧 A 柱中部饰板

注
1 个卡子，2 个锁片

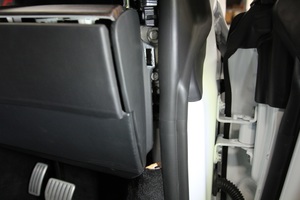

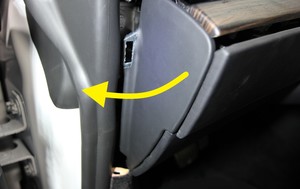

拆卸仪表板左侧端盖

注
4 个卡子
拆卸右前脚垫
拆下右侧脚部空间盖板

注
3 块磁铁，1 个连接器
拆卸右侧 A 柱中部饰板

注
1 个卡子，2 个锁片
拆卸右侧 A 柱下饰板

注
7 个卡子

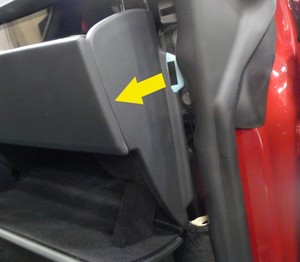

拆卸仪表板右侧端盖

注
4 个卡子

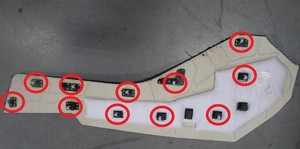

拆卸右侧中控台地毯

注
11 个卡子

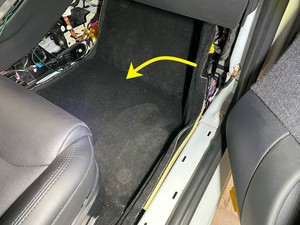

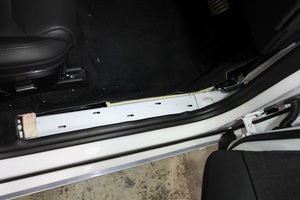

将右侧前驾驶室地毯折叠到一旁，以便操作

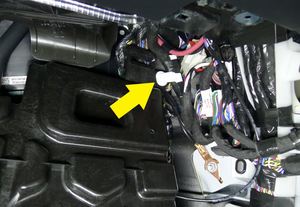

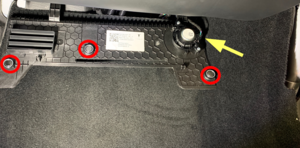

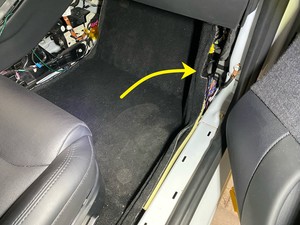

从右侧脚踏板板件上松开线束

注
1 个夹子

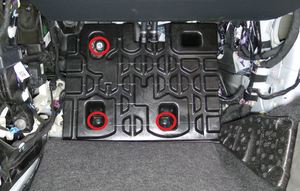

拆卸右侧脚踏板板件

注
2 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm
松开右侧下部前围板高效分子空气 (HEPA) 过滤器总成螺栓

注
1 个螺栓，10 毫米，7 Nm
拆卸触摸屏。请参阅触摸屏 (HW3)（拆卸和更换）。

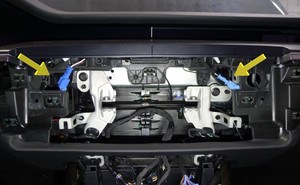

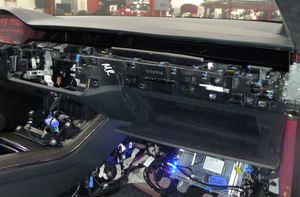

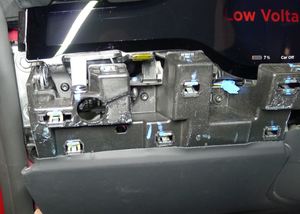

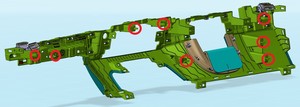

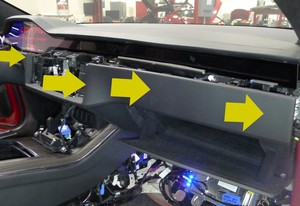

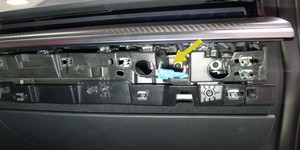

拆下仪表板饰件

注

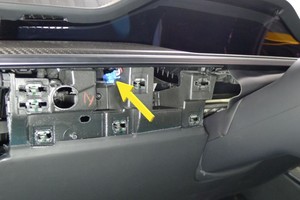

21 个卡子，6 个固定销，4 个连接器；从仪表板支架上取下所有仪表板装饰连接器卡子，然后从仪表板线束上断开连接器

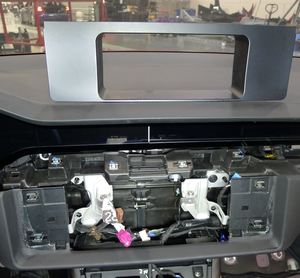

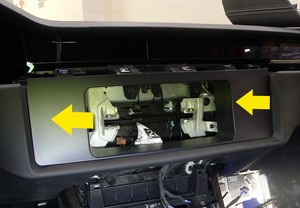

拆下仪表板封闭板

注
4 个锁片
拆卸左侧仪表板中部面板

注
6 个锁片
拆卸右侧仪表板中部面板

注
14 个锁片，2 个固定销
拆下右侧脚部空间盖板

注
3 块磁铁，1 个连接器

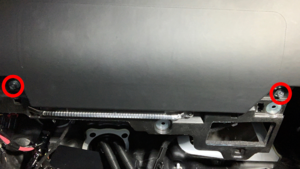

拆卸将右侧膝部气囊总成固定在车辆上的紧固件

注
2 个螺纹胶螺栓，E10，8 Nm；拆下后弃用

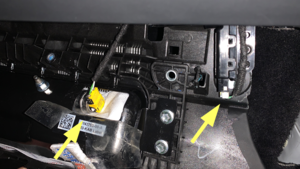

从车辆上拆下右侧膝部气囊总成

注
2 个连接器，6 个锁片，1 个卡子；松开安全气囊连接器上的 2 个锁片

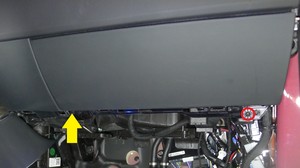

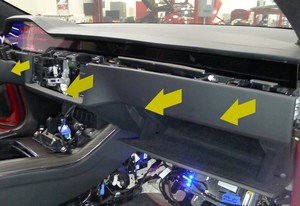

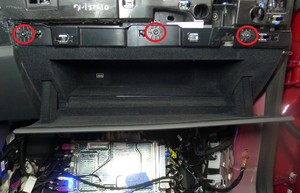

松开手套箱

注
5 个螺钉，T20，3 Nm

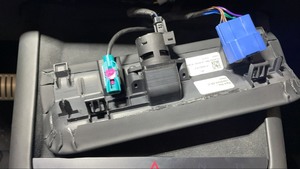

松开手套箱连接器

注
3 个连接器

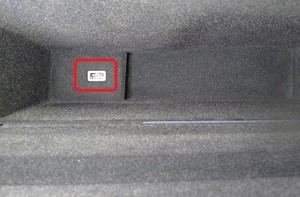

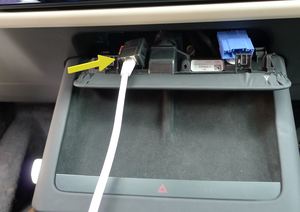

拆下 USB 插口

注
2 个螺钉，T20，3 Nm，1 个卡子

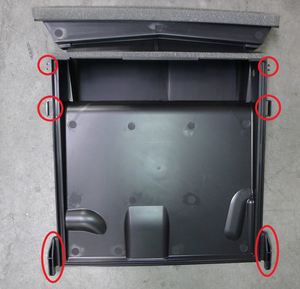

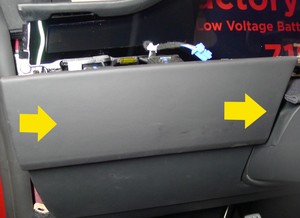

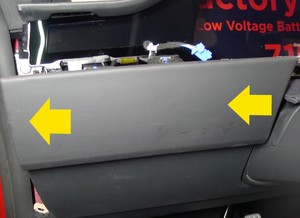

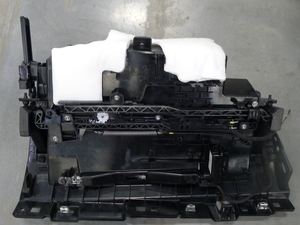

拆卸手套箱

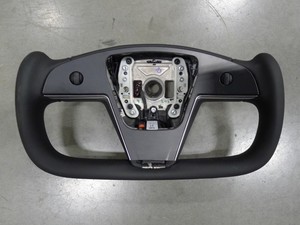

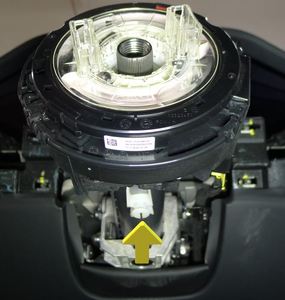

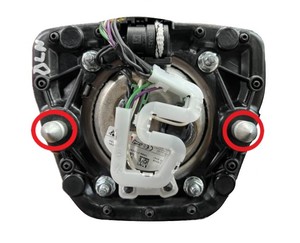

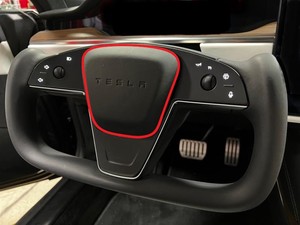

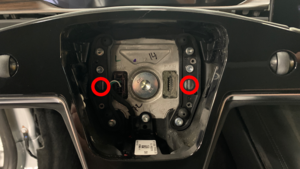

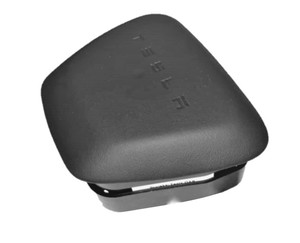

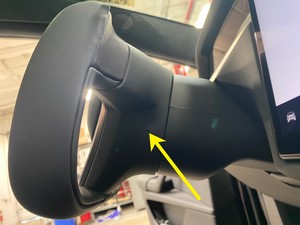

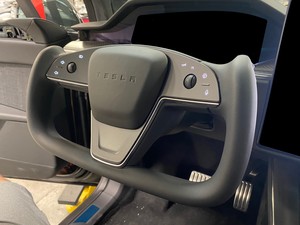

松开将驾驶位安全气囊固定到方向盘的弹簧夹，然后将驾驶位安全气囊总成拉出方向盘

注
2 个弹簧卡子，2 个固定销；同时从两个检修孔按压弹簧，以将其松开；检修孔位于 4 点钟和 8 点钟位置；请勿将工具插入过深，否则可能会损坏安全气囊连接器

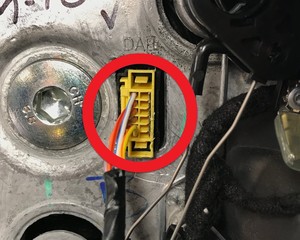

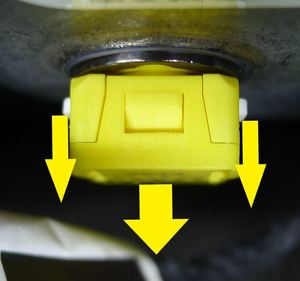

断开驾驶位气囊连接器，拆下驾驶位气囊总成

注
1 个连接器，2 个锁片

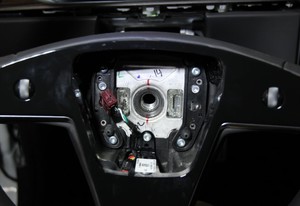

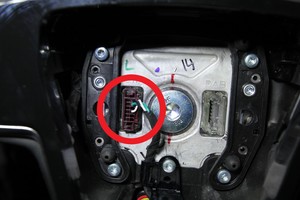

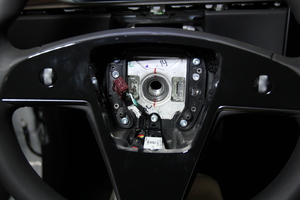

断开方向盘连接器

注
1 个连接器

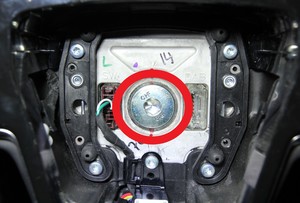

拆下将方向盘固定到转向柱的螺栓

注
1 个螺纹胶螺栓，10 毫米内六角，80 Nm；拆下后弃用

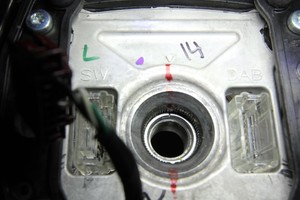

拆下方向盘

注

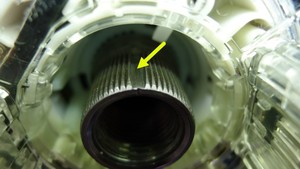

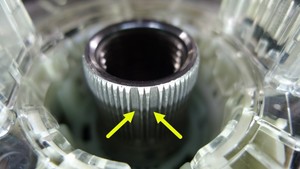

请注意，方向盘和转向柱以花键联结

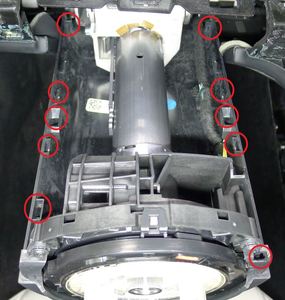

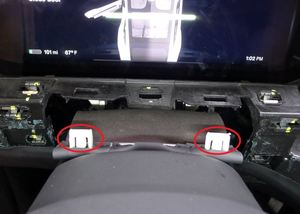

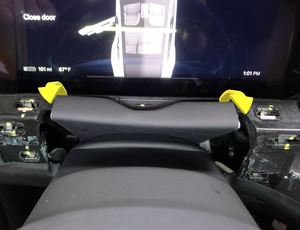

向上拉动转向柱上部护罩，将其从下部护罩上松开

注
6 个卡子，4 个固定销

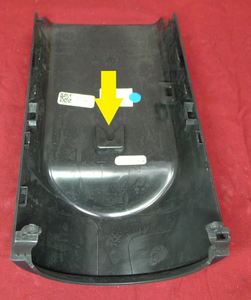

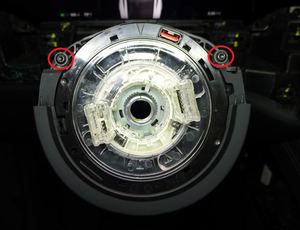

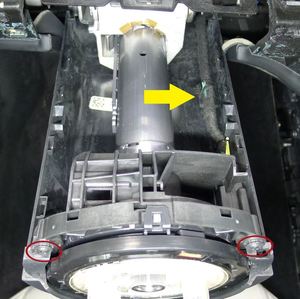

拆下转向柱下部护罩

注
2 个螺钉，T20，1.5 Nm，1 个卡子，1 个固定销；向后滑动下部护罩以松开固定销

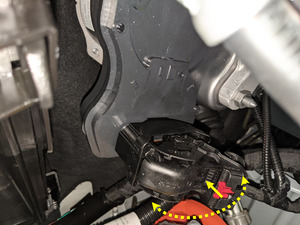

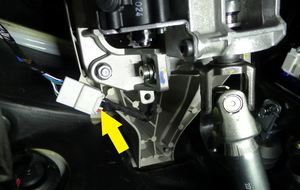

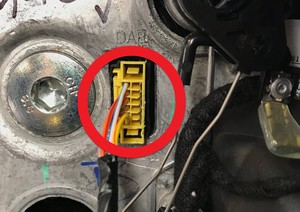

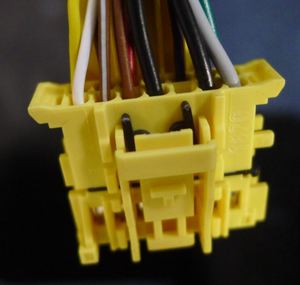

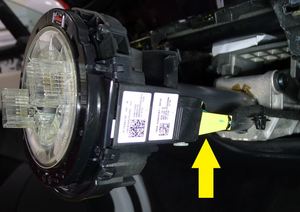

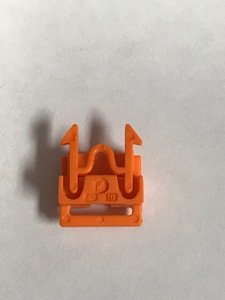

断开转向柱控制模块总成连接器

注

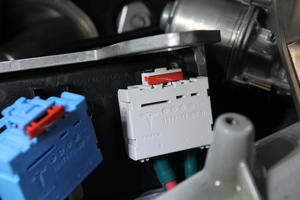

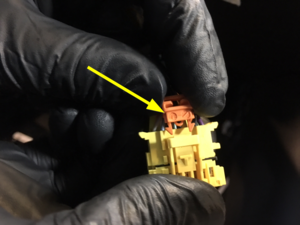

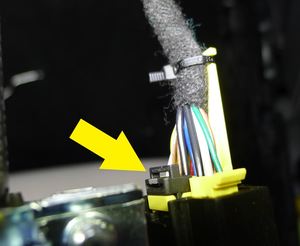

1 个连接器；拆下连接器上的固定卡子，松开连接器，然后从连接器上拆下另一个已损坏的卡子；拆下固定卡子后弃用；原装固定卡子为黑色，更换用固定卡子为橙色

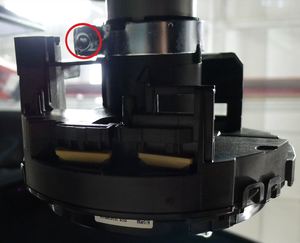

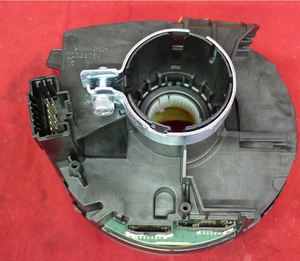

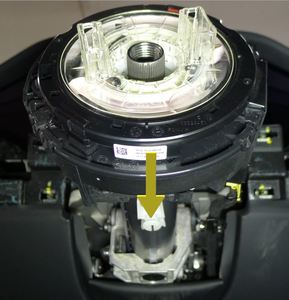

从转向柱上拆下转向柱控制模块 (SCCM)

注
1 个螺栓，5 毫米内六角，9 Nm，小心地将模块从转向柱上滑下，注意不要发生旋转

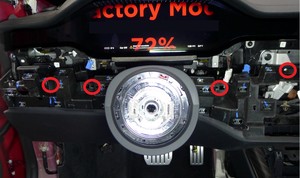

拆下仪表板下部总成

注
8 个螺钉，T20，3 Nm，8 个锁片，松开总成并小心地将其移动到上部转向柱上方

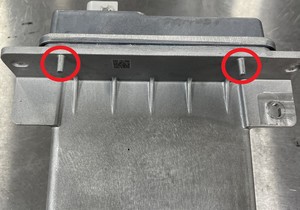

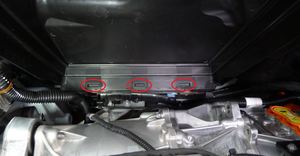

拆卸用于固定低压电池的紧固件，然后将其移到一边

注
3 个螺栓，10 毫米，9 Nm，2 个固定销；注意固定销位置，小心地将总成移到一边

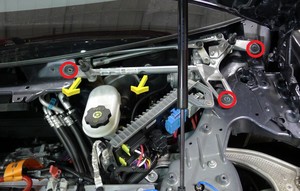

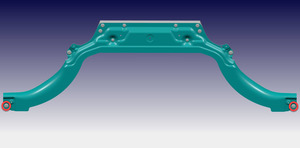

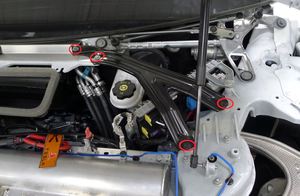

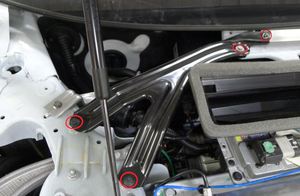

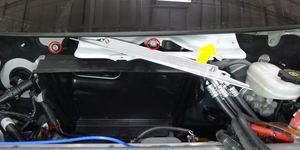

拆卸用于固定左侧 V 型支架的紧固件并拆下总成

注
3 个螺栓，10 毫米，18 Nm，1 个螺母，10 毫米，9 Nm
拆卸用于固定右侧 V 型支架的紧固件并拆下总成

注
3 个螺栓，10 毫米，18 Nm，1 个螺母，10 毫米，9 Nm

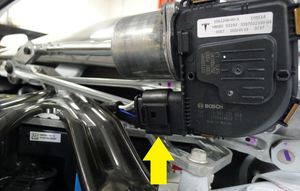

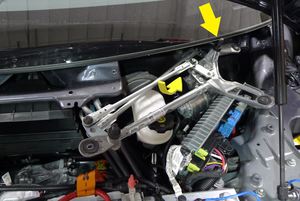

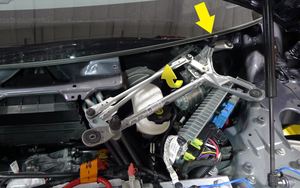

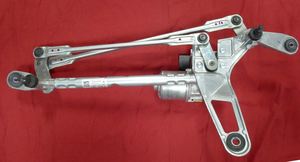

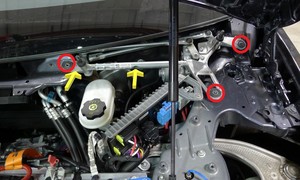

拆下雨刮器模块

注
3 个螺栓，10 毫米，8 Nm，1 个连接器；将模块向前并向上旋转，以接触连接器；在拆卸过程中注意观察左侧雨刮器臂枢轴，避免损坏挡风玻璃
断开空气质量传感器线束

注
1 个连接器

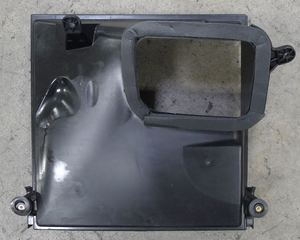

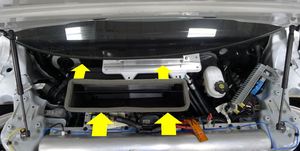

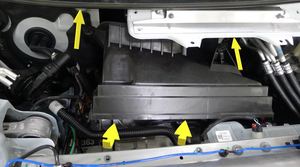

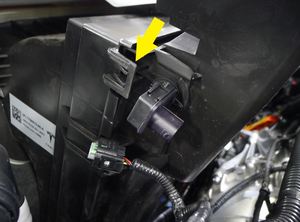

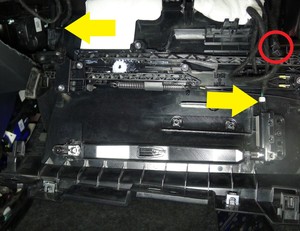

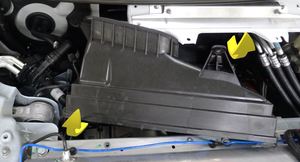

拆下高效空气过滤器 (HEPA) 总成盖板

注
2 个锁片，2 个固定销，2 个槽；请小心操作，切勿损坏安装卡子；将盖板向前并向上移动到 V 型支架横梁前方

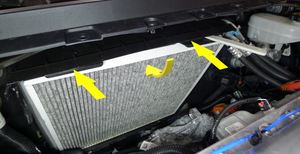

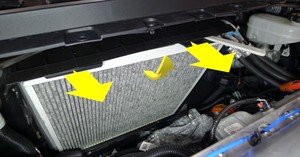

拆下高效空气过滤器 (HEPA)

注
2 个卡子；松开卡子；将过滤器往前推动着从外壳中取出

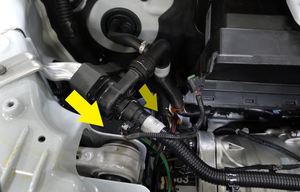

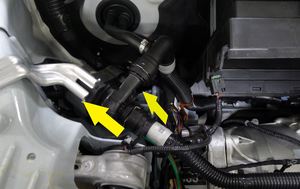

从支架上拆下电池冷却液泵

注
1 个卡子；将冷却液泵从支架上滑下，然后将下部冷却液软管与高效分子空气 (HEPA) 过滤器总成分离

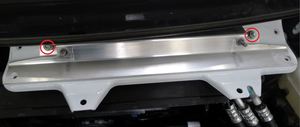

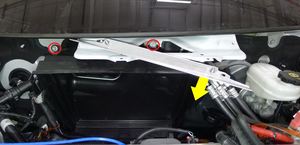

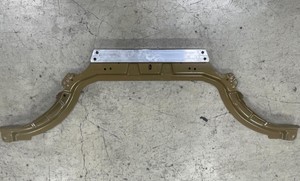

松开 V 型支架横梁

注
2 个螺母，10 毫米，18 Nm
拆下高效空气过滤器 (HEPA) 外壳总成

注
2个螺母，10 毫米，7 Nm；将 V 型支架横梁向前旋转，以便能够接触到高效分子空气 (HEPA) 过滤器总成固定螺母；将总成向前并向上移动着从车辆上取下

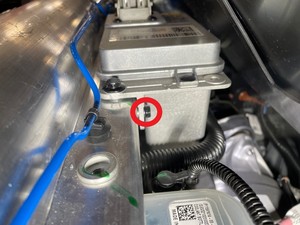

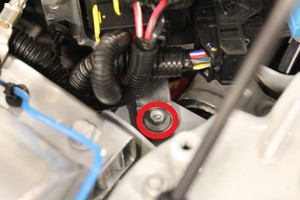

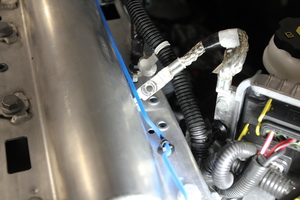

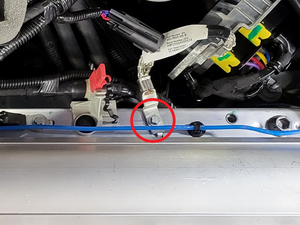

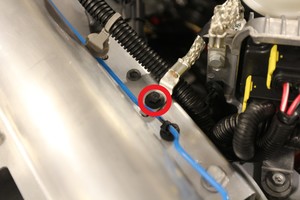

松开电池控制器接地电缆

注
1 个螺栓，10 毫米，9 Nm

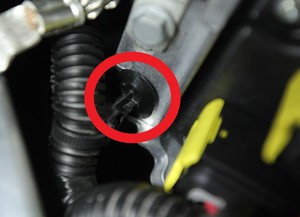

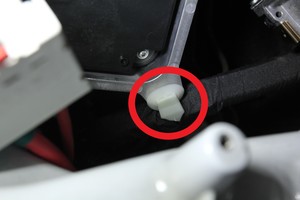

从电池控制器上松开线束夹

注
1 个树形头卡子

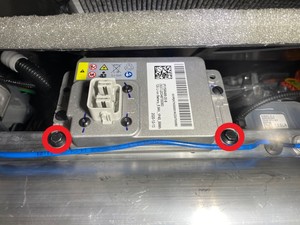

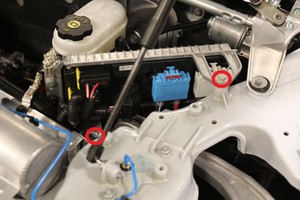

拆卸用于固定电池控制器和倾斜控制器的紧固件，以便操作

注
1 个螺栓，10 毫米，10 Nm，1 个螺母，10 毫米，10 Nm

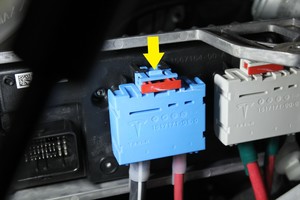

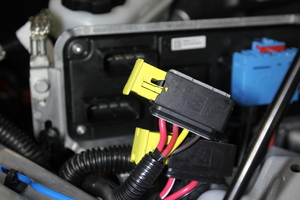

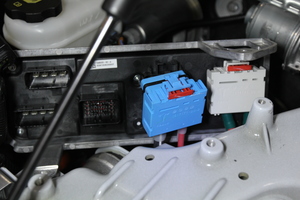

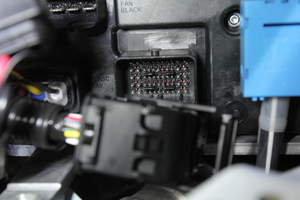

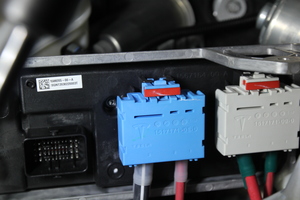

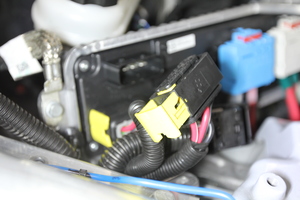

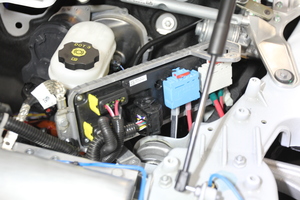

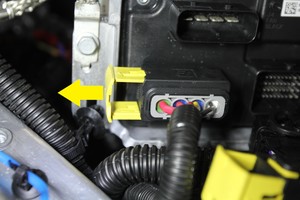

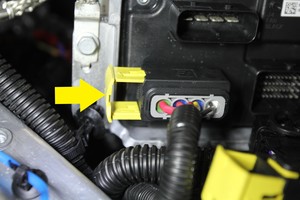

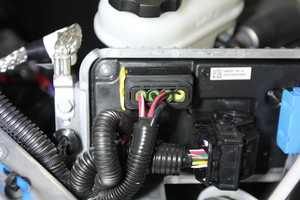

从电池控制器上松开顶部 J4 连接器

注
1 个锁定连接器；向外滑动锁定机构即可松开

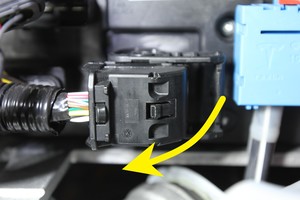

从电池控制器上松开中部 J5 连接器

注
1 个锁定连接器；推入锁片，抬起控制杆即可松开

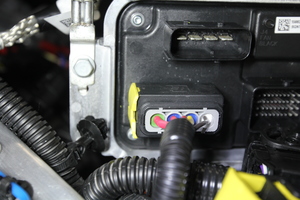

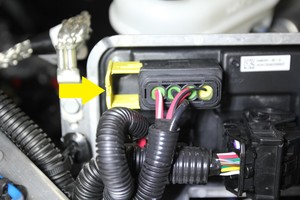

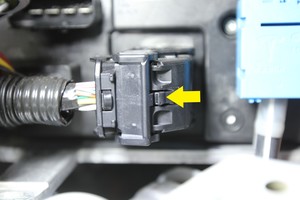

从电池控制器上松开侧边 J3 连接器

注
1 个锁定连接器；向外滑动锁定机构即可松开

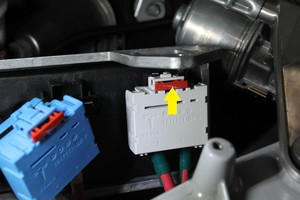

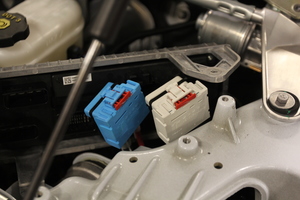

从电池控制器上松开中部 J2 连接器

注

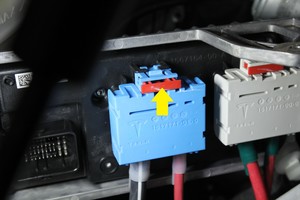

1 个锁定连接器；将红色锁片向外滑动并松开
从电池控制器上松开侧边 J1 连接器

注
1 个锁定连接器；将红色锁片向外滑动并松开
从电池控制器上松开线束夹

注
1 个夹子

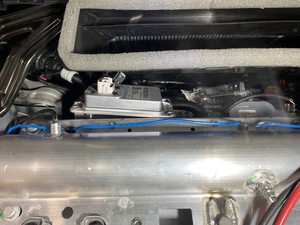

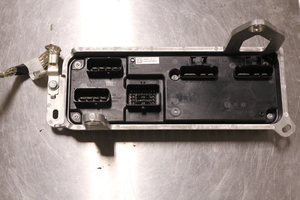

从车辆上拆下电池控制器

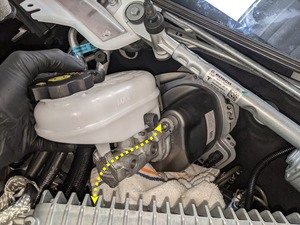

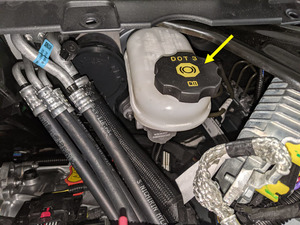

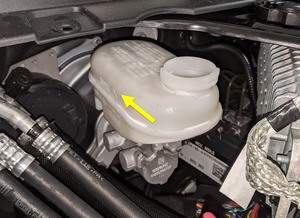

清洁制动液储液罐周围区域并取下制动液储液罐罐盖

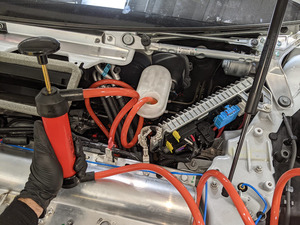

清除储气罐中的制动液
安装制动液储液罐罐盖

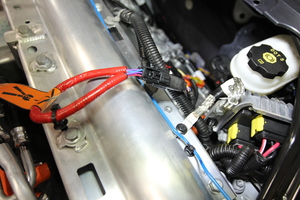

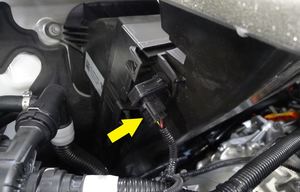

断开制动助力器电子控制单元 (ECU) 连接器

注

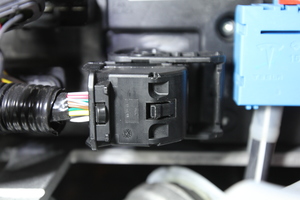

1 个连接器；松开红色锁片，然后下压黑色锁片，旋转控制杆将其断开

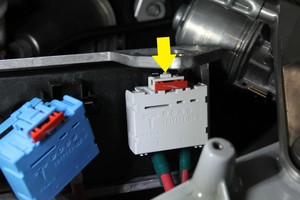

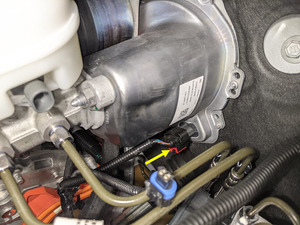

从制动助力器上断开 DTS 位置传感器

注
1 个连接器；松开红色锁片

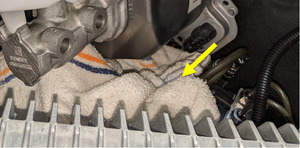

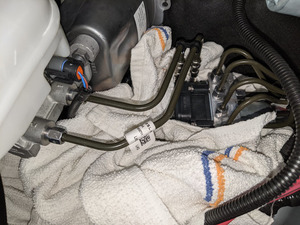

将车间毛巾放在制动管路下面，以接住漏出的液体

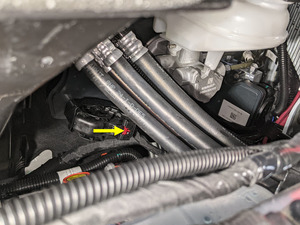

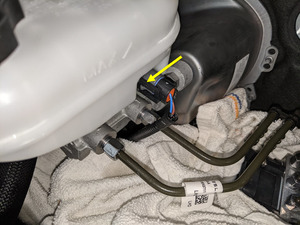

断开制动液液位传感器

注
1 个连接器

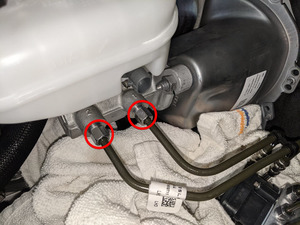

从主缸上拆下挠性制动管路

注
2 个螺母，12 毫米，16 Nm

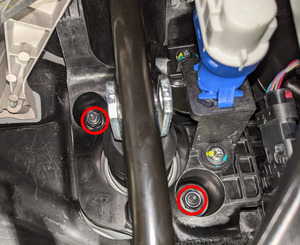

拆下将制动助力器总成固定在隔板上的紧固件

注
2 个螺母，13 毫米，16.5 Nm，拆下后弃用

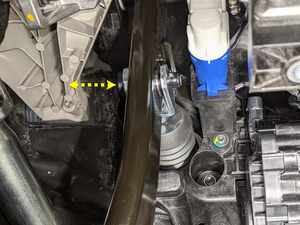

从车辆上拆下制动助力器总成

注
将挠性制动管路移开，以留出间隙

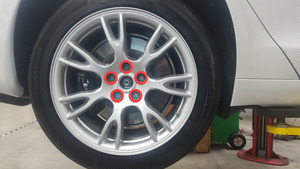

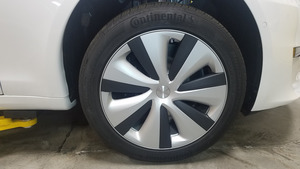

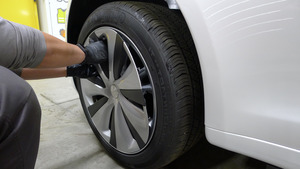

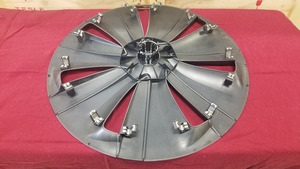

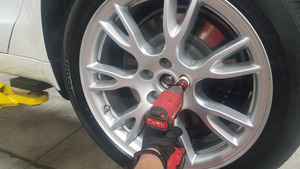

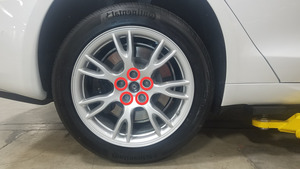

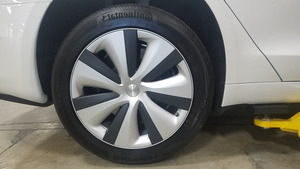

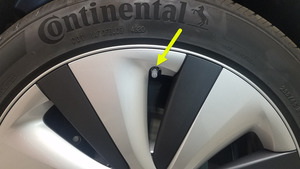

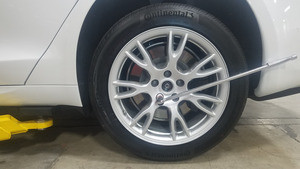

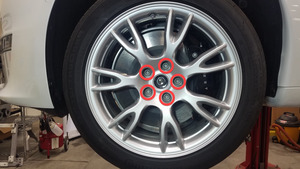

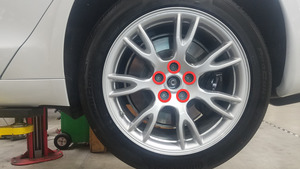

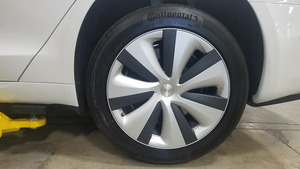

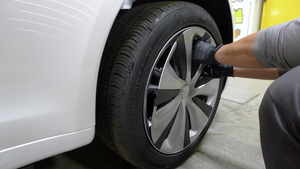

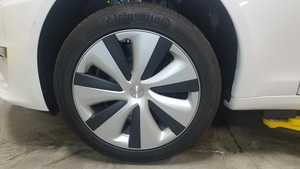

拆卸左前轮毂盖

注
每隔一根辐条抬起一次，直至轮毂盖从轮辋上松开

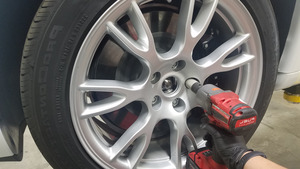

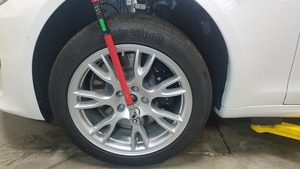

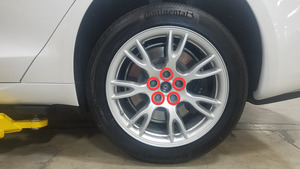

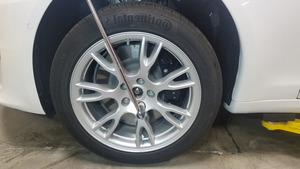

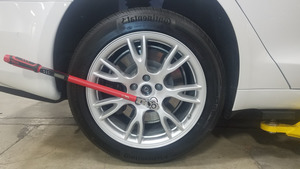

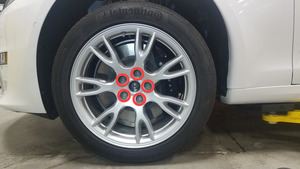

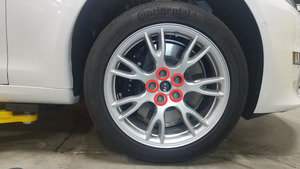

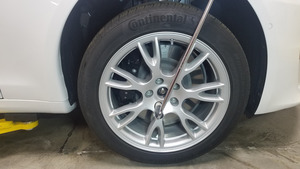

松开左前轮毂

注

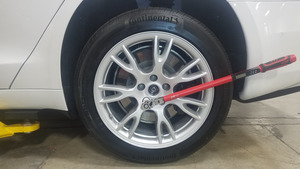

5 个螺母，21 毫米，175 Nm

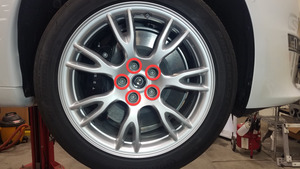

拆卸右前轮毂盖

注
每隔一根辐条抬起一次，直至轮毂盖从轮辋上松开

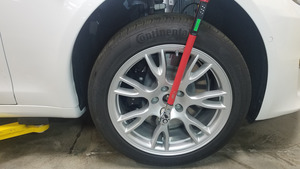

松开右前轮毂

注
5 个螺母，21 毫米，175 Nm
拆下右后轮毂盖

注
每隔一根辐条抬起一次，直至轮毂盖从轮辋上松开

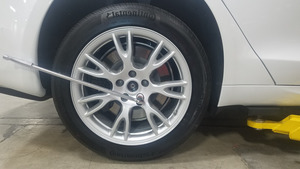

松开右后轮毂

注
5 个螺母，21 毫米，175 Nm
拆卸左后轮毂盖

注
每隔一根辐条抬起一次，直至轮毂盖从轮辋上松开
松开左后轮毂

注
5 个螺母，21 毫米，175 Nm

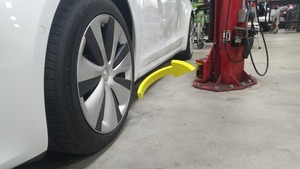

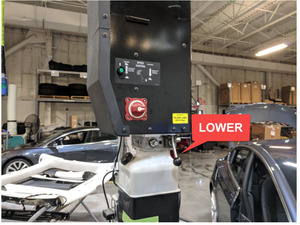

将车辆适当抬升后降至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

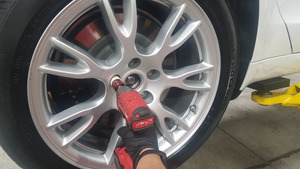

拆卸左前轮毂

注
5 个螺母，21 毫米，175 Nm
拆卸右前轮毂

注
5 个螺母，21 毫米，175 Nm
拆卸右后轮毂

注
5 个螺母，21 毫米，175 Nm
拆卸左后轮毂

注
5 个螺母，21 毫米，175 Nm

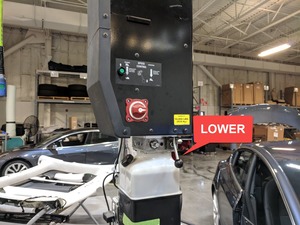

完全升起车辆，然后将举升机降低至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

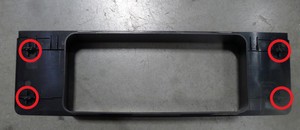

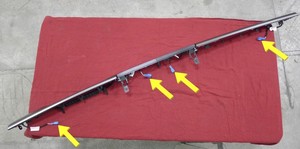

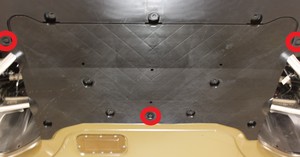

拆卸用于固定前流线型护板的卡子

注
5 个推拉式卡子

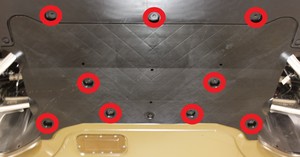

拆卸用于固定前流线型护板的螺栓，并将前流线型护板从车辆上拆下

注
9 个螺栓，10 毫米，6 Nm

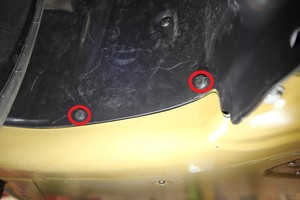

松开将轮罩内衬固定到前车底护板的卡子

注
4 个卡子

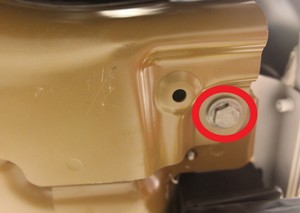

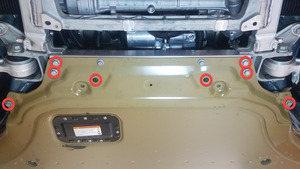

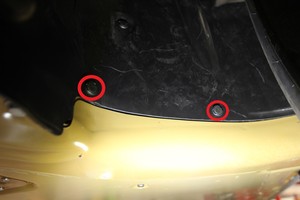

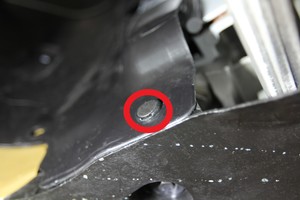

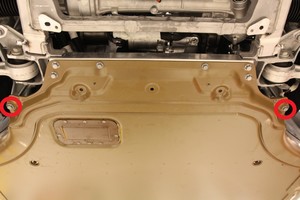

拆卸将前车底护板固定到车身门槛的螺栓

注
2 个螺栓，15 毫米，30 Nm
拆卸将前车底护板固定到车身铸件的螺栓

注
2 个螺栓，15 毫米，60 Nm
拆卸将前车底护板固定到前副车架的螺栓，然后拆下车底护板

注
4 个螺栓，15 毫米，70 Nm；2 个螺栓，10 毫米，10 Nm

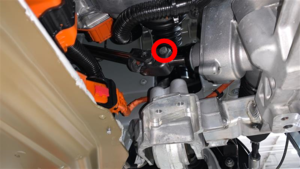

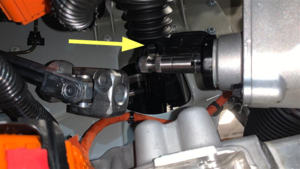

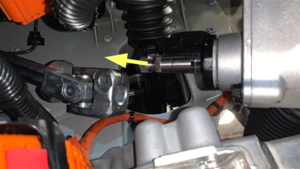

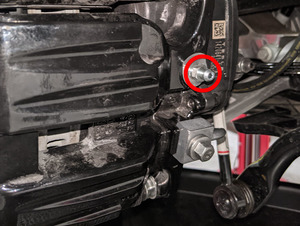

拆卸将转向机总成固定到电子转向柱的螺栓

注
1 个螺栓，13 毫米，30 Nm
将转向柱向上滑动，以将其从转向机总成上拆下

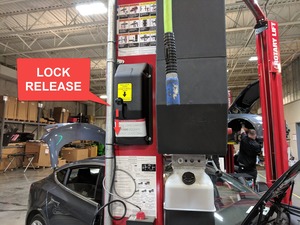

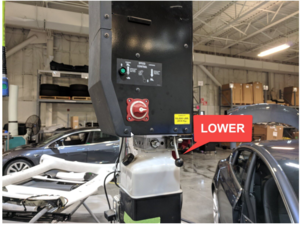

部分降低车辆，然后将举升机设定至锁止位

注
将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度

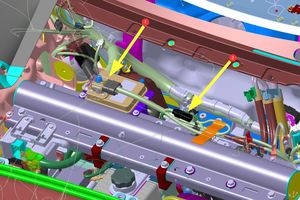

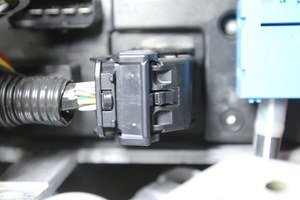

松开转向柱线束

注
1 个连接器，1 个卡子

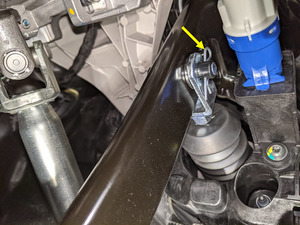

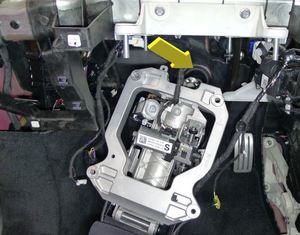

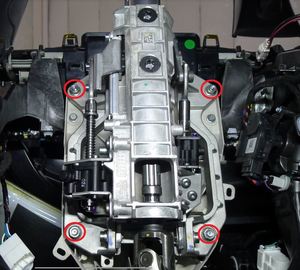

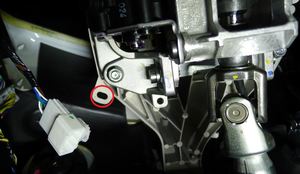

拆下将上部转向柱固定到仪表板支架的螺母

注
4 个螺母，13 毫米，15 Nm

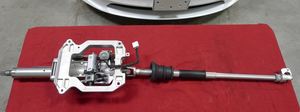

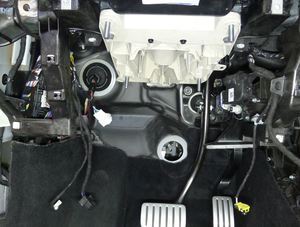

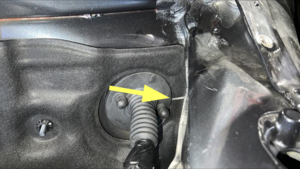

拆下转向柱

注
建议寻求他人协助；将下转向轴穿过隔板，同时将上转向支架移出驾驶位车门

安装

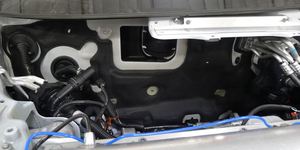

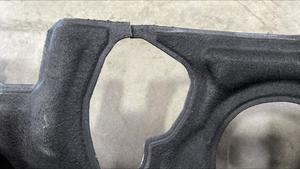

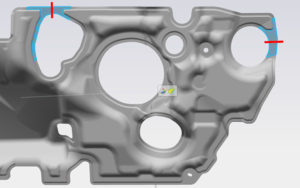

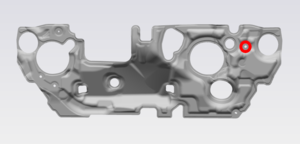

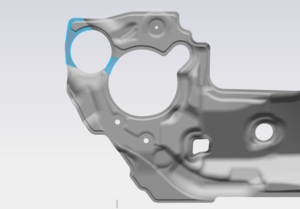

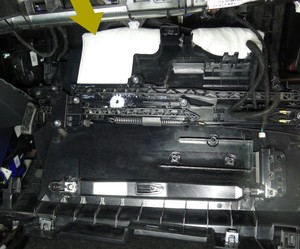

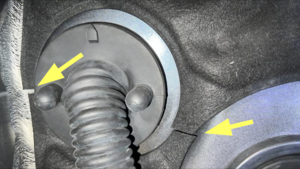

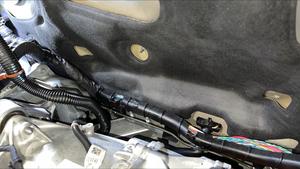

在靠近车辆右侧的前部外侧降噪材料块上切开缝隙

注

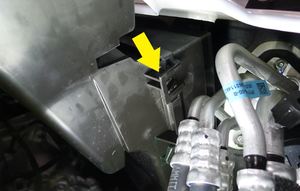

只在突出显示的区域内切割，这将使降噪材料块在拆卸过程中滑过线束和冷却液软管

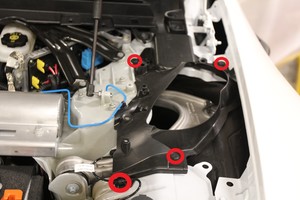

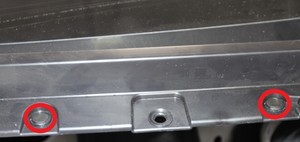

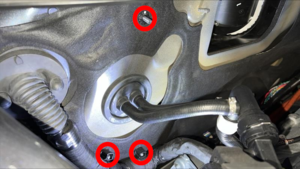

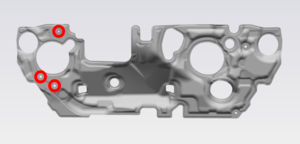

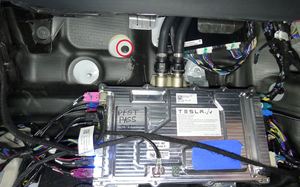

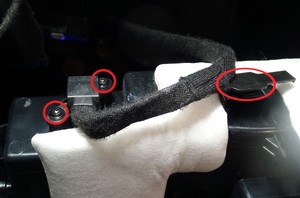

拆下将前部外侧降噪材料块固定到车辆右侧隔板的紧固件

注
1 个卡扣式螺母，2 个筒形夹

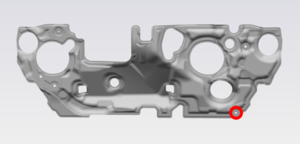

在靠近车辆左侧的前部外侧降噪材料块上切开缝隙

注

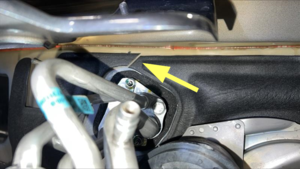

只在突出显示的区域内切割，这将使降噪材料块在拆卸过程中滑过线束和空调管路

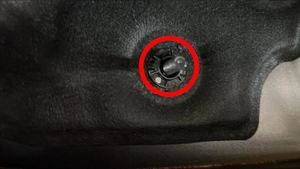

拆下将前部外侧降噪材料块下部固定到隔板的紧固件

注
1 个卡扣式螺母

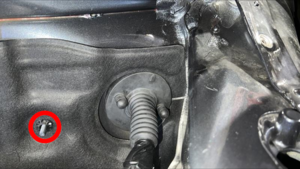

拆下将前部外侧降噪材料块固定到车辆左侧隔板的紧固件

注
1 个卡扣式螺母

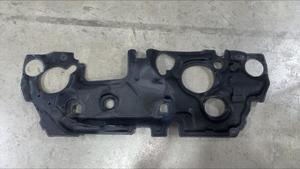

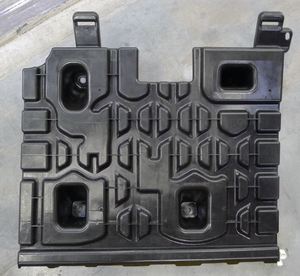

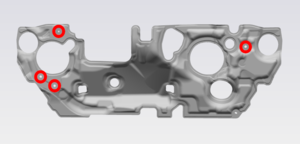

从车辆上拆下前部外侧降噪材料块

注
4 个螺柱

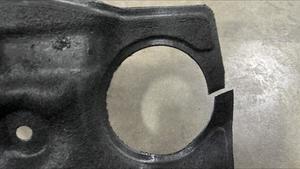

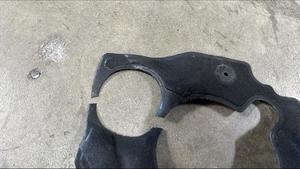

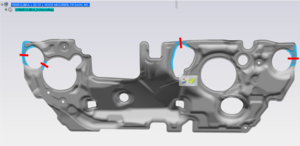

在新的前部外侧降噪材料块上切开缝隙

注
只在突出显示的区域内切割，这将使降噪材料块在安装过程中滑过线束、空调管路和冷却液软管的两端
将前部外侧降噪材料块放置到车辆上

注
4 个螺柱；将降噪材料块塞到线束导件后面
安装紧固件，将前部外侧降噪材料块固定到车辆左侧的隔板上

注
1 个卡扣式螺母
安装将前部外侧降噪材料块下部固定到隔板的紧固件

注
1 个卡扣式螺母
安装将前部外侧降噪材料块固定到车辆右侧隔板的紧固件

注
1 个卡扣式螺母，2 个筒形夹
将上转向柱支架安装到仪表板支架上

注
4 个螺母，13 毫米，15 Nm，将下转向轴向下穿过隔板
紧固转向柱线束

注
1 个连接器，1 个卡子

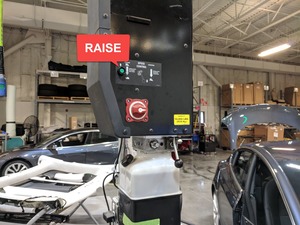

完全升起车辆，然后将举升机降低至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
将下电子转向柱滑动安装到转向机上，然后安装螺栓

注
1 个螺栓，13 毫米，30 Nm
将前车底护板放置到位，以便安装，并拧入所有螺栓

注
4 个螺栓，15 毫米，70 Nm；2 个螺栓，15 毫米，60 Nm；2 个螺栓，15 毫米，30 Nm；2 个螺栓，10 毫米，10 Nm；在后续步骤中紧固
紧固将前车底护板固定到车身铸件的螺栓

注
2 个螺栓，15 毫米，60 Nm
紧固将前车底护板固定到车身门槛的螺栓

注
2 个螺栓，15 毫米，30 Nm
紧固将前车底护板固定到前副车架的螺栓

注
4 个螺栓，15 毫米，70 Nm；2 个螺栓，10 毫米，10 Nm
紧固将轮罩内衬固定到前车底护板的卡子

注
4 个卡子

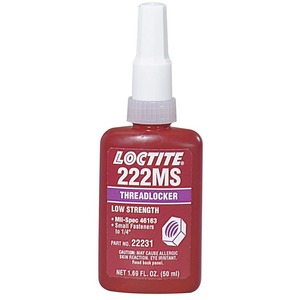

在前流线型护板螺栓上涂抹 Loctite 222，然后安装将前流线型护板固定到车辆的紧固件

注
9 个螺栓，10 毫米，6 Nm
安装用于固定前流线型护板的卡子

注
5 个推拉式卡子
部分降低车辆，然后将举升机设定至锁止位

注
将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
将制动助力器总成安装到车辆上

注
将挠性制动管路移开，以留出间隙
安装将制动助力器总成固定在隔板上的紧固件

注
2 个螺母，13 毫米，16.5 Nm；安装新的自锁螺母
将挠性制动管路安装到主缸上

注
2 个螺母，12 毫米，16 Nm，根据需要在接合前用制动器清洁剂清洁管路
连接制动液液位传感器

注
1 个连接器
取走制动管路下方的车间抹布

注
清除残留液体
连接制动助力器与 DTS 位置传感器

注
1 个连接器；紧固红色锁片
连接制动助力器电子控制单元 (ECU) 连接器

注
1 个连接器；对准连接器并旋转控制杆至完全固定；紧固红色锁片
将电池控制器置于车辆中
将线束夹紧固到电池控制器上

注
1 个夹子
将侧边 J1 连接器紧固到电池控制器上

注
1 个锁定连接器；接合红色锁片
将中部 J2 连接器紧固到电池控制器上

注
1 个锁定连接器；接合红色锁片
将侧边 J3 连接器紧固到电池控制器上

注
1 个锁定连接器；确认黄色锁片已完全打开；紧固连接器，锁定机构将开始接合
将中部 J5 连接器紧固到电池控制器上

注
1 个锁定连接器；确认控制杆已完全打开；紧固连接器，控制杆将开始接合
将顶部 J4 连接器紧固到电池控制器上

注
1 个锁定连接器；确认黄色锁片已完全打开；紧固连接器，锁定机构将开始接合
将线束夹紧固到电池控制器上

注
1 个夹子
紧固电池控制器接地电缆

注
1 个螺栓，10 毫米或五角 E10，9 Nm
将电池控制器向前放置并安装紧固件

注
1 个螺栓，10 毫米，10 Nm，1 个螺母，10 毫米，10 Nm
安装高效分子空气 (HEPA) 过滤器外壳总成

注
2 个螺母，10 毫米，7 Nm；将总成向下移动到横梁下方；将 V 型支架横梁托架旋转到安装位置
固定 V 型支架横梁

注
2 个螺母，10 毫米，18 Nm
将电池冷却液泵紧固到支架上

注
1 个卡子；将冷却液泵滑到支架上，并将下部冷却液软管固定到支架上

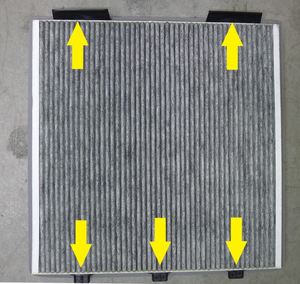

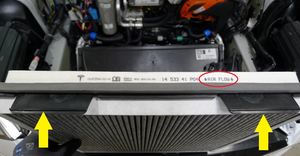

安装高效空气过滤器 (HEPA)

注
3 个固定销，2 个卡子；将 3 个固定销对准外壳的底部；确认气流方向；确保卡子锁定并将过滤器固定在外壳中
安装高效空气过滤器 (HEPA) 总成盖板

注
2 个锁片，2 个固定销，2 个槽；将盖板向下移动到 V 型支架横梁下方；完全接合密封件和锁片
连接空气质量传感器线束

注
1 个连接器
安装雨刮器模块

注
3 个螺栓，10 毫米，8 Nm，1 个连接器；先固定电气连接器；将模块向后旋转到挡风玻璃下面；在安装过程中观察左侧雨刮器臂枢轴，避免损坏挡风玻璃
安装并紧固用于固定左侧 V 型支架的紧固件

注
3 个螺栓，10 毫米，18 Nm，1 个螺母，10 毫米，9 Nm
安装并紧固用于固定右侧 V 型支架的紧固件

注
3 个螺栓，10 毫米，18 Nm，1 个螺母，10 毫米，9 Nm
安装前围篦板雨刮器

注
4 个推拉式卡子，2 个端部锁片
安装将低压电池固定到支柱塔梁的紧固件

注
3 个螺栓，10 毫米，9 Nm，2 个固定销；移动到位并安装紧固件
安装仪表板下部总成

注
8 个螺钉，T20，3 Nm，8 个锁片，从转向柱上方移动，在拧入螺钉前接合所有锁片
将转向柱控制模块 (SCCM) 安装到转向柱上

注
1 个螺栓，5 毫米内六角，9 Nm，小心地将模块滑到转向柱上，注意不要发生旋转
连接转向柱控制模块总成连接器

注
1 个连接器；将新的橙色固定卡子安装到连接器上，然后安装转向柱控制模块 (SCCM) 连接器；执行推拉推测试，确保连接器稳妥固定
将下部护罩安装到转向柱上

注
2 个螺钉，T20，1.5 Nm，1 个卡子，1 个固定销；向前滑动下部护罩以接合固定销
对齐卡子和固定销，然后下压，以便将上部护罩安装到下部护罩

注
6 个卡子，4 个固定销
安装转向柱

注
请注意，方向盘与转向柱以花键联结，因此方向盘只能在正确位置安装
安装将方向盘固定到转向柱的螺栓

注
1 个螺纹胶螺栓，10 毫米内六角，80 Nm；安装新的螺纹胶螺栓
固定方向盘连接器

注
1 个连接器
连接驾驶位气囊总成连接器

注
1 个连接器，2 个锁片

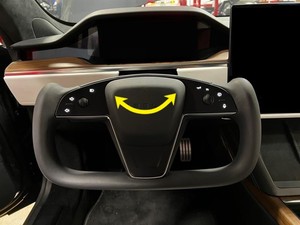

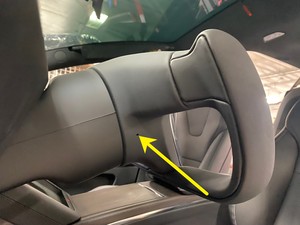

将驾驶位安全气囊安装到 yoke 方向盘

注
2 个固定销，2 个弹簧卡子；将驾驶位气囊放在 yoke 方向盘上；将固定销对准卡子；在气囊的一侧向下按压，直到卡子完全就位，然后对另一侧重复此流程；卡子完全就位时会发出清晰的锁止声；对驾驶位气囊总成的两侧进行拉伸测试，确认驾驶位气囊总成与 yoke 方向盘之间的间隙和空间对称
固定 USB 插口

注
2 个螺钉，T20，3 Nm，1 个卡子；确保手套箱内的 USB 插座齐平
固定手套箱连接器

注
3 个连接器
安装手套箱

注
5 个螺钉，T20，3 Nm，安装盒顶螺钉，盖好盖板，然后安装底部螺钉。如有需要，可手动打开手套箱
将右侧膝部气囊总成安装到车辆上

注
2 个连接器，6 个锁片，1 个卡子；完全就位前，勾上锁片；小心操作，以免损坏连接器/线束；连接连接器期间，需支撑膝部气囊
安装将右侧膝部气囊总成固定到车辆的紧固件

注
2 个螺纹胶螺栓，E10，8 Nm；安装新的紧固件
安装右侧脚部空间盖板

注
3 块磁铁，1 个连接器
安装仪表板右侧中部面板

注
14 个锁片，2 个固定销
安装仪表板左侧中部面板

注
6 个锁片
安装仪表板封闭板

注
4 个锁片
安装仪表板装饰

注
21 个卡子，6 个固定销，4 个连接器；连接氛围灯线束；将每个仪表板装饰的连接器卡子固定在仪表板支架上；将仪表板装饰固定在下部仪表板上
安装触摸屏。请参阅触摸屏 (HW3)（拆卸和更换）。
紧固右侧下部前围板高效分子空气 (HEPA) 过滤器总成螺栓

注
1 个螺栓，10 毫米，7 Nm
安装右侧脚踏板板件

注
2 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm
将线束固定到右侧脚踏板板件

注
1 个夹子
将右侧主地毯折回原位
安装右侧 A 柱中部饰板

注
1 个卡子，2 个锁片；检查密封条是否正确安装
安装右侧 A 柱下饰板

注
7 个卡子；确认密封条已正确就位
安装仪表板右侧端盖

注
4 个卡子
安装右侧中控台地毯

注
11 个卡子
安装右侧脚部空间盖板

注
3 块磁铁，1 个连接器
安装右前脚垫
安装仪表板左侧端盖

注
4 个卡子
安装左侧 A 柱中部饰板

注
1 个卡子，2 个锁片；检查密封条是否正确安装
固定左侧下部前围板高效分子空气 (HEPA) 过滤器总成螺栓

注
1 个螺栓，10 毫米，7 Nm
安装中控台左侧地毯

注
11 个卡子
将制动踏板对齐 iBooster 杆，然后将 U 型夹销安装到制动踏板总成上

注
1 个 U 型夹销
将开口销安装到制动踏板总成上的 U 型夹销上

注
1 个卡子；安装到原始位置，如果卡子损坏，请进行更换
安装驾驶位地板风管跳线

注
1 个锁片
将左侧膝部气囊总成安装到车辆上

注
1 个卡子，3 个连接器，6 个锁片；放置到位前勾上锁片；小心操作，以免损坏连接器/线束；连接连接器时，需支撑膝部气囊
安装将左侧膝部气囊总成固定到车辆的紧固件

注
2 个螺纹胶螺栓，E10，8 Nm；安装新的紧固件
安装左侧脚部空间盖板

注
1 个连接器，2 块磁铁
安装左前脚垫
连接紧急响应回路和低压电池连接器

注
2 个连接器；首先固定紧急响应回路；连接好低压电池，并将黑色连接器锁向内推动以固定；完全就位后卡入绿色锁片
将右前座椅移回原位
升起右前车窗
关闭右前车门
将左前座椅移回原位
在中央显示器上操作，使雨刮器退出“维护模式”
安装右侧雨刮器臂总成并紧固螺母

注
1 个螺母，15 毫米，26 Nm；将雨刮器与挡风玻璃上的参考标记对齐
安装右侧雨刮器臂螺母盖
固定右侧雨刮器臂清洗器喷嘴

注
1 根软管；软管安装在雨刮器臂下
安装左侧雨刮器臂总成并紧固螺母

注
1 个螺母，15 毫米，26 Nm；将雨刮器与挡风玻璃上的参考标记对齐
安装左侧雨刮器臂螺母盖
固定左侧雨刮器臂清洗器喷嘴

注
1 根软管；软管安装在雨刮器臂下
安装右侧减震塔盖板

注
3 个推拉式卡子，1 个树形头卡子
安装左侧减震塔盖板

注
3 个推拉式卡子，1 个树形头卡子
通过左侧减震塔盖板固定清洗器软管喷嘴

注
1 根软管，3 个卡子
清洁制动液储液罐周围区域并取下制动液储液罐罐盖
必要时，检查制动液液位并加满储液罐

注
如果液位高于最高刻度线，则清除多余的制动液

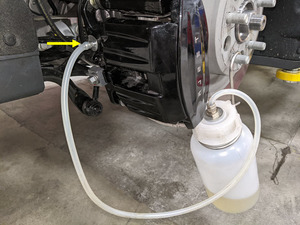

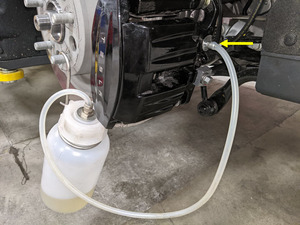

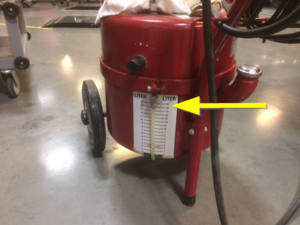

将制动排放器储液罐加至满位

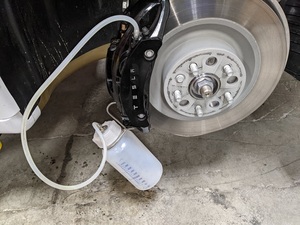

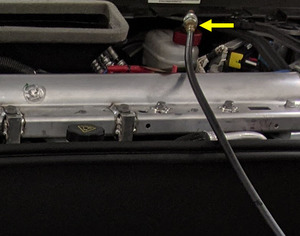

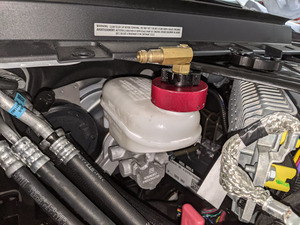

将压力排放器适配器安装到储液罐上

注
此时将制动液储液罐软管固定到制动适配器

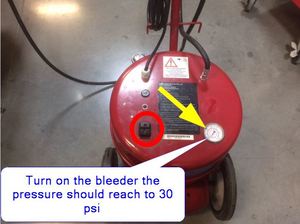

将压力设定为 30 psi

注
将电源连接到排放器，打开电源，将压力设定为 30 psi

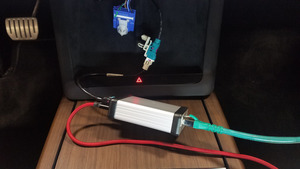

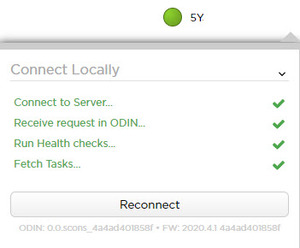

重新建立车辆与 Toolbox 3 的连接

注
打开 Toolbox 3 网站 (https://toolbox.teslamotors.com)，建立与车辆的连接。选择右上角的连接状态图标，然后选择本地连接（车辆连接后图标将变为绿色）

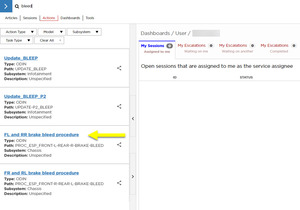

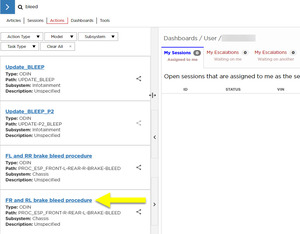

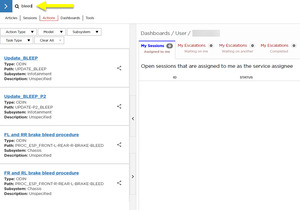

选择 “Actions” 选项卡，然后搜索 “bleed”

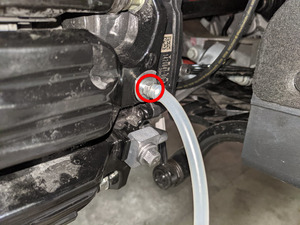

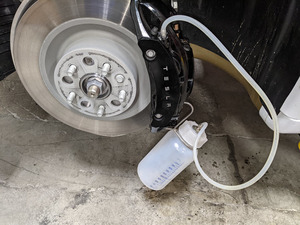

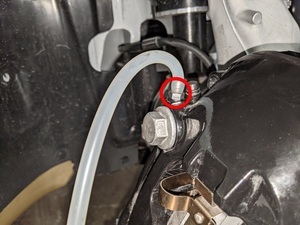

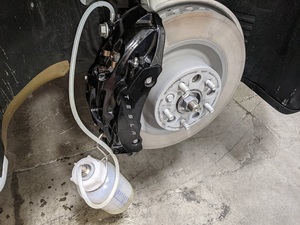

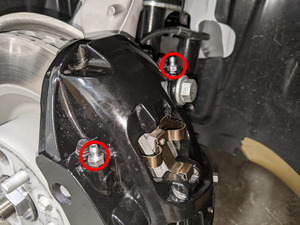

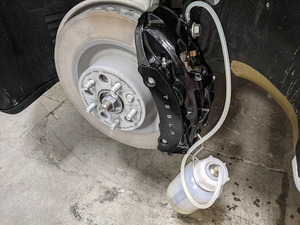

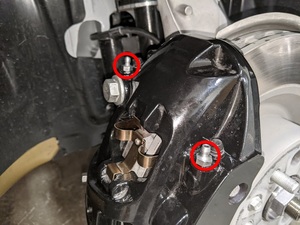

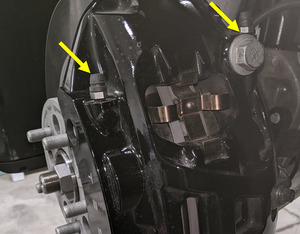

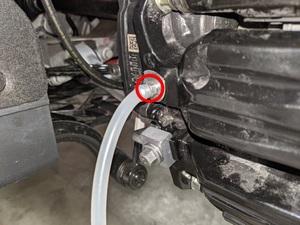

启动 ESP 前，拆下排放阀盖，将集液罐安装到左前制动钳外侧排放阀上

注
2 个盖子

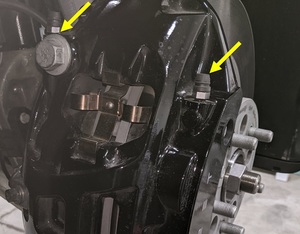

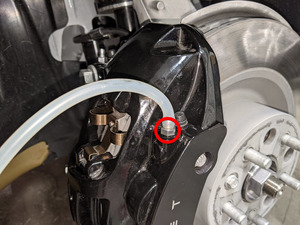

打开左前外侧制动钳排放阀，然后点击
PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEED
via Toolbox: (link)via Service Mode:
Chassis ➜ Brakes ➜ Brake Bleed FL-RR
Chassis ➜ Brakes ➜ Brake Bleed FL-RR
旁边的 “Play” 按钮，选择 “Run” 以启动 ESP，待泵停止运行后关闭排放阀
注
1 个排放阀，11 毫米，18.5 Nm
打开左前内侧制动钳排放阀，然后点击
PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEED
via Toolbox: (link)via Service Mode:
Chassis ➜ Brakes ➜ Brake Bleed FL-RR
Chassis ➜ Brakes ➜ Brake Bleed FL-RR
旁边的 “Play” 按钮，选择 “Run” 以启动 ESP，待泵停止运行后关闭排放阀
注
1 个排放阀，11 毫米，18.5 Nm
重复上述步骤，直至左前制动钳排放阀排出的制动液清澈且无气泡

注
1 个排放阀，11 毫米，18.5 Nm；在外侧阀上完成排放
拆卸集液罐，紧固左前制动钳排放阀并安装盖子

注
2 个排放阀，11 毫米，18.5 Nm，2 个盖子
启动 ESP 前，拆下排放阀盖，将集液罐安装到右前制动卡钳外侧排放阀上

注
2 个盖子
打开右前外侧制动钳排放阀，然后点击
PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEED
via Toolbox: (link)via Service Mode:
Chassis ➜ Brakes ➜ Brake Bleed FR-RL
Chassis ➜ Brakes ➜ Brake Bleed FR-RL
旁边的 “Play” 按钮，选择 “Run” 以启动 ESP，待泵停止运行后关闭排放阀
注
1 个排放阀，11 毫米，18.5 Nm
打开右前内侧制动钳排放阀，然后点击
PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEED
via Toolbox: (link)via Service Mode:
Chassis ➜ Brakes ➜ Brake Bleed FR-RL
Chassis ➜ Brakes ➜ Brake Bleed FR-RL
旁边的 “Play” 按钮，选择 “Run” 以启动 ESP，待泵停止运行后关闭排放阀
注
1 个排放阀，11 毫米，18.5 Nm
重复上述步骤，直至右前制动钳排放阀排出的制动液清澈且无气泡

注
1 个排放阀，11 毫米，18.5 Nm；在外侧阀上完成排放
拆卸集液罐；紧固右前制动钳排放阀并安装盖子

注
2 个排放阀，11 毫米，18.5 Nm，2 个盖子

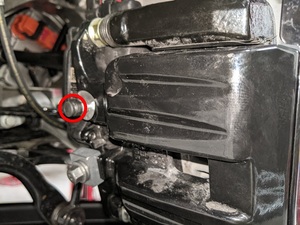

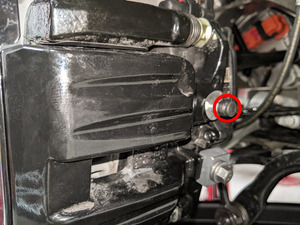

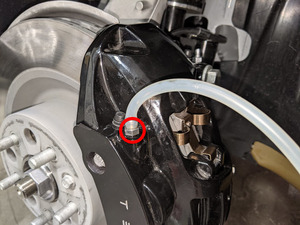

启动 ESP 前，拆下排放阀盖，将集液罐安装到右后制动钳排放阀上

注
1 个盖子
打开右后制动钳排放阀，然后点击
PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEED
via Toolbox: (link)via Service Mode:
Chassis ➜ Brakes ➜ Brake Bleed FL-RR
Chassis ➜ Brakes ➜ Brake Bleed FL-RR
旁边的 “Play” 按钮，选择 “Run” 以启动 ESP，待泵停止运行后关闭排放阀
注
1 个排放阀，10 毫米，10 Nm
重复上述步骤，直至右后制动钳排放阀排出的制动液清澈且无气泡

注
1 个排放阀，10 毫米，10 Nm
拆卸集液罐；紧固右后制动钳排放阀并安装盖子

注
1 个排放阀，10 毫米，10 Nm，1 个盖子
启动 ESP 前，拆下排放阀盖，将集液罐安装到左后制动钳排放阀上

注
1 个盖子
打开左后制动钳排放阀，然后点击
PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEED
via Toolbox: (link)via Service Mode:
Chassis ➜ Brakes ➜ Brake Bleed FR-RL
Chassis ➜ Brakes ➜ Brake Bleed FR-RL
旁边的 “Play” 按钮，选择 “Run” 以启动 ESP，待泵停止运行后关闭排放阀
注
1 个排放阀，10 毫米，10 Nm
重复上述步骤，直至左后制动钳排放阀排出的制动液清澈且无气泡

注
1 个排放阀，10 毫米，10 Nm
拆卸集液罐；紧固左后制动钳排放阀并安装盖子

注
1 个排放阀，10 毫米，10 Nm，1 个盖子
关闭并从车辆上拆下压力制动排放器套件
安装制动液储液罐罐盖
轻踩制动踏板几次，确保制动踏板触感正常
使用Toolbox 3：
1. 选择Actions选项卡，然后搜索 “刚度”。
2. 选择 ODIN 例行程序TEST_BRAKE_X_STIFFNESS-TEST-SERVICEvia Toolbox: (link)via Service Mode: Chassis ➜ Brakes ➜ Brake Stiffness Test，然后点击例行程序链接。
3. 如果已更换制动片或制动盘，请在 “Action_Type” 下选择UNBURNISHED。否则请选择BURNISHED。
4. 点击RUN，然后等待例行程序完成。

  注
  测试期间，请勿踩下制动踏板。

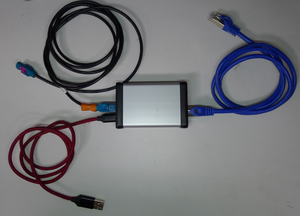

断开 Toolbox 3 与车辆的连接，取出笔记本电脑和以太网诊断工具包

注
如果存在 RJ45 以太网诊断连接器，则不需要媒体转换器盒。使用 RJ45 以太网电缆直接与笔记本电脑断开连接
安装前备箱右侧挡板

注

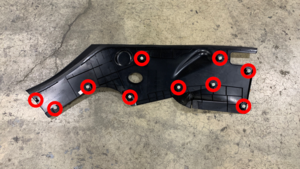

10 个卡子
安装前备箱左侧挡板

注
10 个卡子
安装前备箱后部挡板

注
8 个卡子

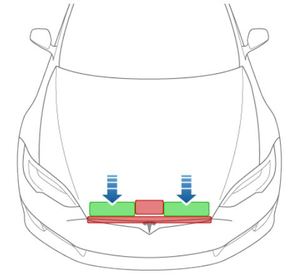

关闭前备箱盖

注
用力按压绿色高亮区域（请参阅图片）；若前备箱盖其他区域受压，可能会导致损坏
将车辆适当抬升后降至锁止位

注
将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾

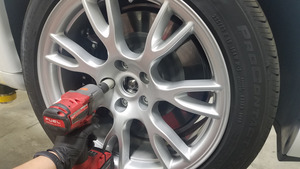

安装左前轮毂

注
5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
安装右前轮毂

注
5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
安装右后轮毂

注
5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
安装左后轮毂

注
5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
降下车辆，直至轮胎接触到地面

注
将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如
紧固左前轮毂

注
5 个螺母，21 毫米，175 Nm

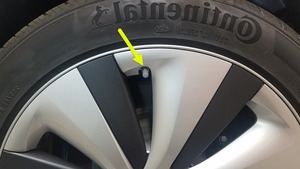

安装左前轮毂盖

注
对齐气门嘴和轮毂盖
紧固右前轮毂

注
5 个螺母，21 毫米，175 Nm
安装右前轮毂盖

注
对齐气门嘴和轮毂盖
紧固右后轮毂

注
5 个螺母，21 毫米，175 Nm
安装右后轮毂盖

注
对齐气门嘴和轮毂盖
紧固左后轮毂

注
5 个螺母，21 毫米，175 Nm
安装左后轮毂盖

注
对齐气门嘴和轮毂盖
将车辆驶离举升机

注
完全降低齿条臂并将其从车底移出；将空气悬架退出“千斤顶模式”
升起左前车窗
关闭左前车门
进行道路测试并确保制动踏板触感和性能正常

注
添加校正代码 (00040100) 以说明时间

Model S Service Manual

降噪衬垫 - 电机舱 - 前隔板（拆卸和更换）

拆卸

安装

Figure 1

Figure 2

Figure 3
