踏板总成（拆卸和更换）
校正代码
33251012 0.48
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 12 月 15 日： Removed brake stiffness routine.
拆卸
- 打开左前车门，降下左前车窗。
- 打开前备箱盖。
- 将驾驶位座椅移至最后端。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 拆卸左侧脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
- 将副驾驶位膝部气囊总成从仪表板上拆下，但请勿将安全气囊与盖板分离。请参阅膝部气囊 - 副驾位（拆卸和更换）。
-

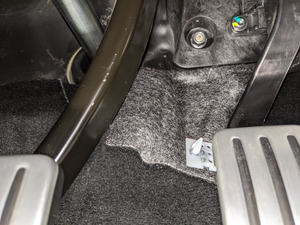

拆卸驾驶位地板风管跳线。
-

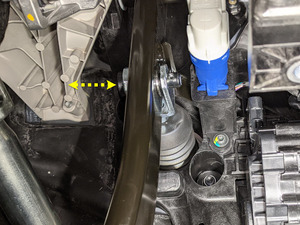

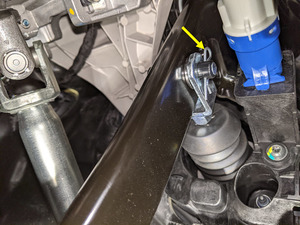

从踏板总成上的 U 型夹销上拆下开口销，并从制动踏板总成上拆下 U 型夹销。
-

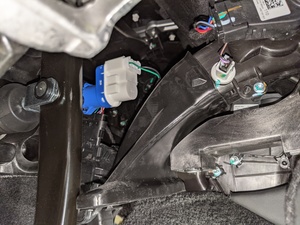

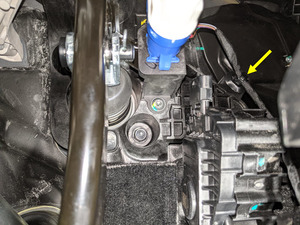

断开加速踏板电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。。
-

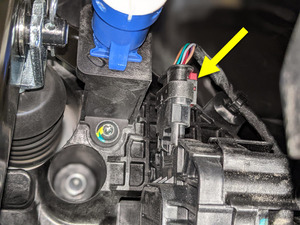

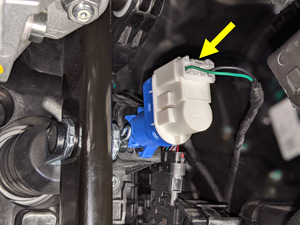

断开左侧车身线束电气连接器与制动开关的连接。
-
松开将左侧车身线束固定到踏板总成的卡子。
-

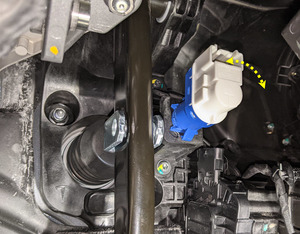

从踏板总成上拆下制动开关。
注顺时针旋转 45 度后松开。注如果制动开关在拆卸时发生损坏，请更换制动开关。
-

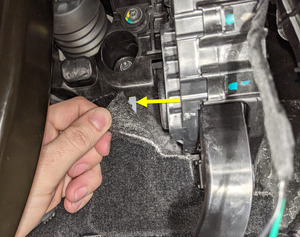

从踏板总成上松开前地毯，然后向下折叠前地毯。
-

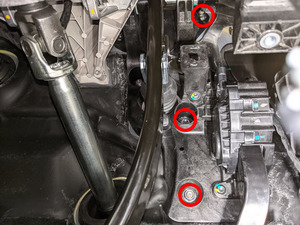

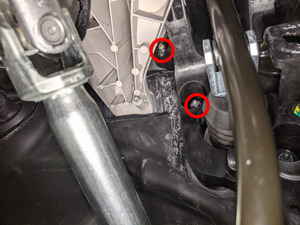

拆卸并弃置将踏板总成固定到车辆的螺母（5 个）。
16.5 Nm (12.2 lbs-ft)提示： 推荐使用以下工具：- 13 毫米套筒
注拆卸并弃置螺母。
-
从车辆上拆下踏板总成。
注旋转边缘，以脱离制动助力器连杆。
安装
-
将踏板总成安装到车辆上。
注旋转边缘，将踏板总成固定在制动助力器连杆上。
-
使用新的耐落螺母（5 个），将踏板总成固定到车辆。16.5 Nm (12.2 lbs-ft)提示： 推荐使用以下工具：
- 13 毫米套筒
注可能需要向内拉动制动助力器，使螺柱就位。
-
紧固将前地毯固定到踏板总成的卡子，然后向下折叠地毯。
-
将制动开关安装到踏板总成。
注逆时针旋转 45 度后固定。
-
紧固将左侧车身线束固定到踏板总成的卡子。
-
将左侧车身线束电气连接器连接到制动开关。
-
连接加速踏板电气连接器。
警告将红色锁片按入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
将制动踏板与制动助力器杆对齐，然后将 U 型夹销和卡子安装到制动踏板总成。
-
安装驾驶位地板风管跳线。
- 安装左侧膝部气囊。请参阅膝部气囊 - 驾驶位（拆卸和更换）。
- 安装左侧脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 将驾驶位座椅移回原位。
- 升起左前车窗，关闭左前车门。
