线束 - 烟火 - 高压电池（拆卸和更换）
校正代码
16300062 5.10
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 将车辆驶至双柱举升机上。请参阅举升车辆 - 双柱举升机。
- 执行冷却系统热加注排空。请参阅冷却液 - 冷却系统（加注/排放）。
- 拆卸左右门槛板防擦板。请参阅防擦板 - 门槛板 - LH（拆卸和更换）。
- 拆卸左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）。
-

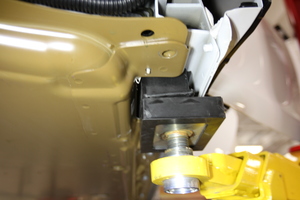

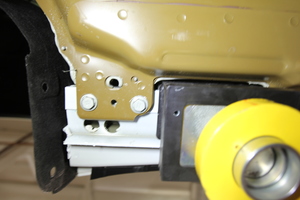

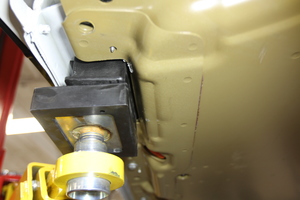

放置双柱举升机垫，以便拆卸高压电池。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开低压电源。请参阅低压电源（断开和连接）。
- 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
- 拆卸烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
- 拆下高压电池。请参阅高压电池（全轮驱动）（拆卸和安装）。
- 执行功率转换系统冷却液排放。请参阅功率转换系统冷却液（排放）。
- 拆下高压电池前检修板。请参阅盖板 - 前维修孔 - 高压电池（拆卸和安装）。
- 拆卸功率转换系统。请参阅功率转换系统（拆卸和更换）。
-

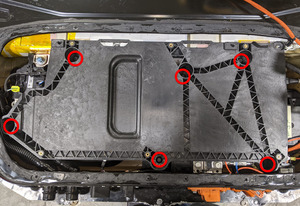

拆下将功率转换系统安装托盘固定到高压电池的螺栓（6 个），然后从高压电池上拆下托盘。
-

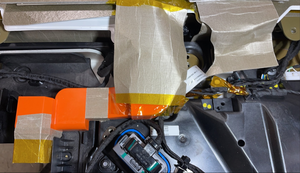

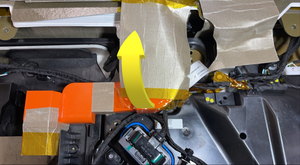

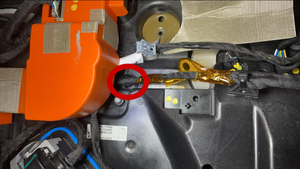

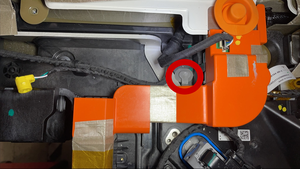

揭下 Kapton 胶带，然后从母排和绝缘体上取下云母屏蔽罩。
-

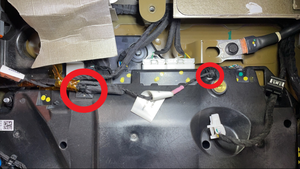

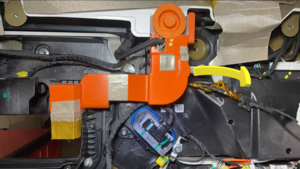

从高压控制器上松开高压电池烟火线束夹和贴片锚固件。
-
断开高压电池烟火线束与高压控制器连接器之间的连接。
-
断开电气线束与高压控制器连接器之间的连接。
注断开电气线束有便于拆卸高压电池烟火线束。
-

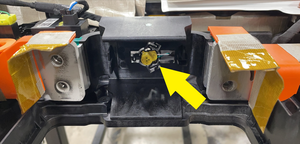

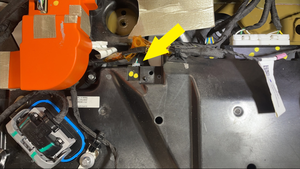

小心地从前托盘外壳上松开高压电池烟火线束连接器。
-

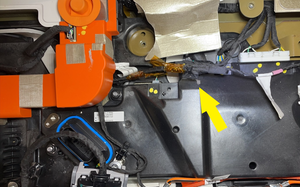

松开将高压电池烟火线束固定到母排两侧前托盘外壳的夹子（2 个）。
-
将高压电池烟火线束从母排下方拆下，并从高压电池中取出。
安装
-
将高压电池烟火线束安装在母排下方。
-
紧固将高压电池烟火线束固定到母排两侧前托盘外壳的夹子（2 个）。
-
小心地将高压电池烟火线束连接器固定到前托盘外壳上。
-
将电气线束连接到高压控制器连接器。
-
将高压电池烟火线束连接到高压控制器连接器。
-
用酒精湿巾清洁高压控制器顶部的粘贴片区域，并等待风干至少 1 分钟。
-

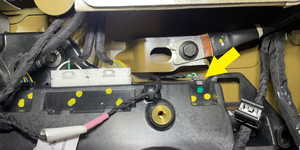

紧固高压电池烟火线束夹，揭下保护条，并将贴片锚固件固定在高压控制器上。
-
将云母屏蔽罩安装到母排和绝缘体上。
注如有必要，使用新的 Kapton 胶带。
-
将功率转换系统安装托盘安装到高压电池中，然后安装将托盘固定到高压电池的螺栓（6 个）。
8 Nm (5.9 lbs-ft)注确保托盘下没有夹住任何电线。
- 安装功率转换系统。请参阅功率转换系统（拆卸和更换）。
- 安装高压电池前检修板。请参阅盖板 - 前维修孔 - 高压电池（拆卸和安装）。
- 测量烟火电池断接开关安装点间的电压，然后安装烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
- 执行功率转换系统冷却液泄漏测试。请参阅功率转换系统冷却液泄漏测试（工作台上）。
- 执行高压电池漏气测试。请参阅高压电池漏气测试（工作台上）。
- 安装高压电池。请参阅高压电池（全轮驱动）（拆卸和安装）。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 安装左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）。
- 安装左右门槛板防擦板。请参阅防擦板 - 门槛板 - LH（拆卸和更换）。
- 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
