制动管路 - LH 门槛（拆卸和更换）
校正代码
33035102 4.26
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2023 年 12 月 15 日：更新了制动器刚度例行程序。
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
-

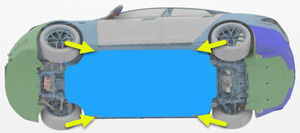

举升并支撑车辆

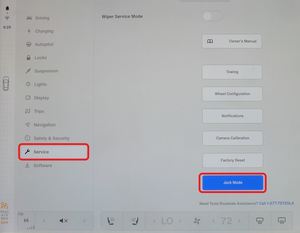

注将空气悬架设置为“Jack 模式”
-

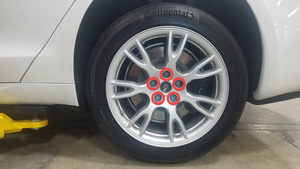

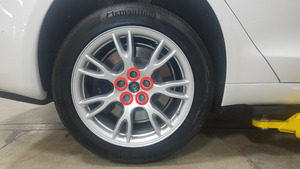

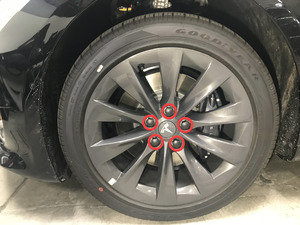

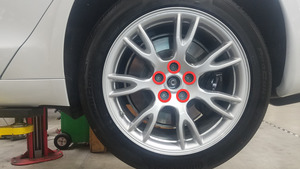

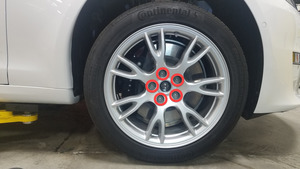

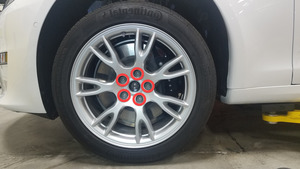

从左前轮毂上拆下带耳螺母盖
注5 个盖子
-

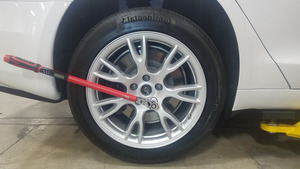

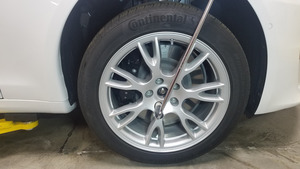

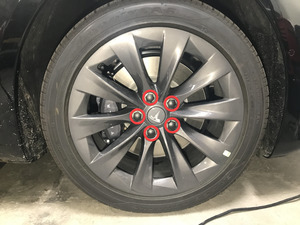

松开左前轮毂
注5 个螺母，21 毫米，175 Nm
-
从右前轮毂上拆下带耳螺母盖
注5 个盖子
-

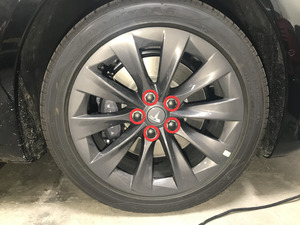

松开右前轮毂
注5 个螺母，21 毫米，175 Nm
-

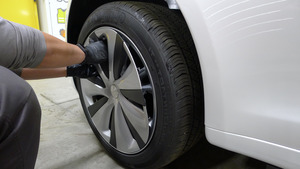

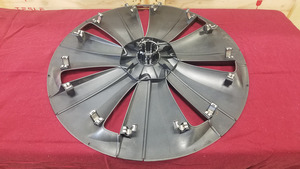

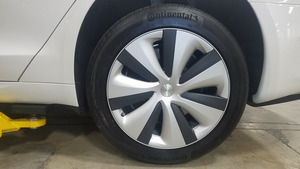

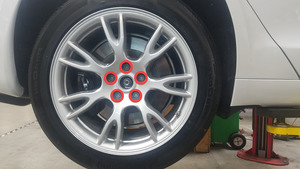

拆下右后轮毂盖

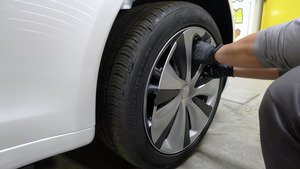

注每隔一根辐条抬起一次，直至轮毂盖从轮辋上松开
-

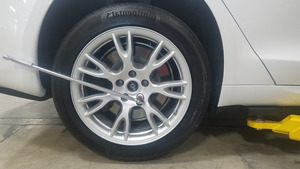

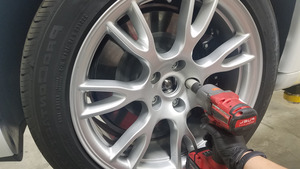

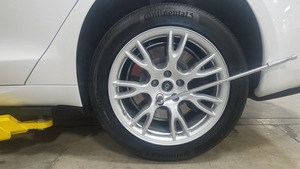

松开右后轮毂
注5 个螺母，21 毫米，175 Nm
-

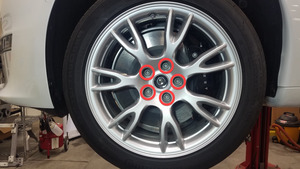

拆卸左后轮毂盖
注每隔一根辐条抬起一次，直至轮毂盖从轮辋上松开
-

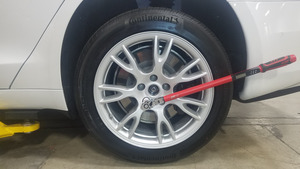

松开左后轮毂
注5 个螺母，21 毫米，175 Nm
-

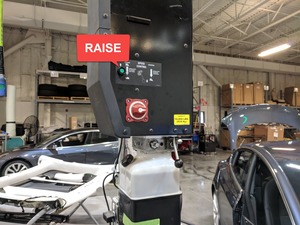

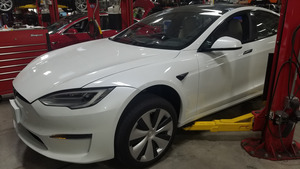

将车辆适当抬升后降至锁止位
注将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
-
拆卸左前轮毂
注5 个螺母，21 毫米，175 Nm
-
拆卸右前轮毂
注5 个螺母，21 毫米，175 Nm
-
拆卸右后轮毂
注5 个螺母，21 毫米，175 Nm
-
拆卸左后轮毂
注5 个螺母，21 毫米，175 Nm
-

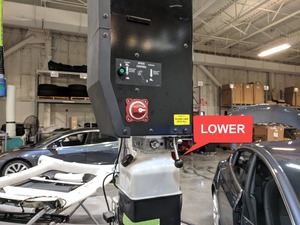

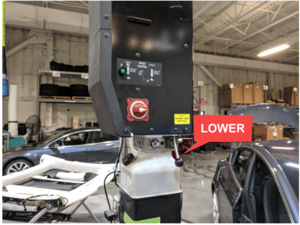

部分降低车辆，然后将举升机设定至锁止位

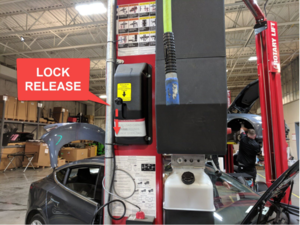

注将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
-
打开前备箱盖

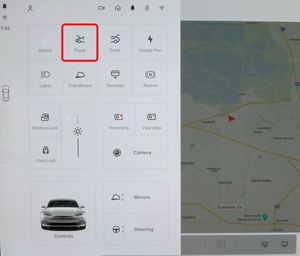

注在中央显示器触摸屏上，点击 Quick Controls > Frunk Open
-

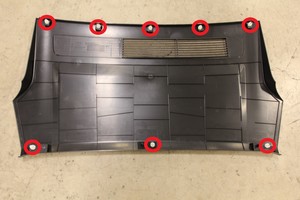

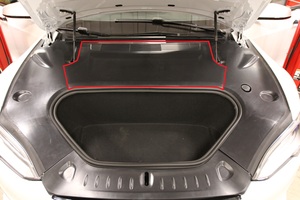

拆下前备箱后部挡板
注8 个卡子
-

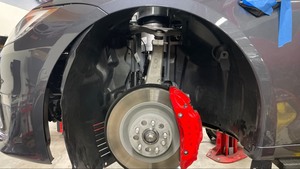

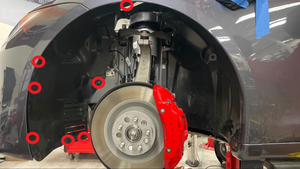

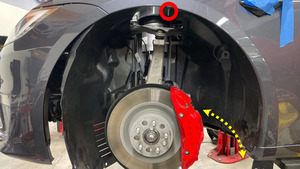

松开固定左前轮罩内衬前部的卡子
注7 个卡子；移到一旁，以便操作
-

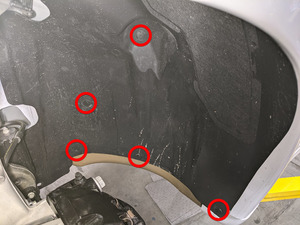

拆卸固定左前轮罩内衬后部的卡子，并将内衬从车辆上拆下
注6 个卡子
-
-

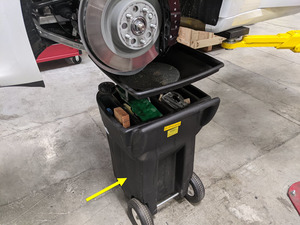

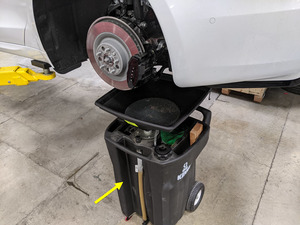

在车辆左侧后角下方放置排油容器
-
松开门槛处制动管路连接件上的固定夹
注2 个夹子
-
将门槛处制动管总成从左后制动管路上松开
注1 个螺母，12 毫米，16 Nm
-
将右后制动管路从门槛处制动管总成上松开
注1 个螺母，12 毫米，16 Nm
-

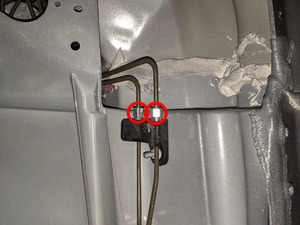

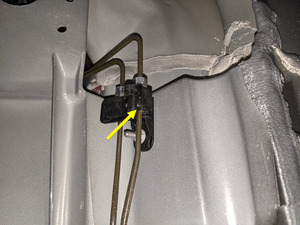

拆卸将制动连接件固定到右侧门槛的紧固件
注2 个螺栓，T30，6 Nm
-

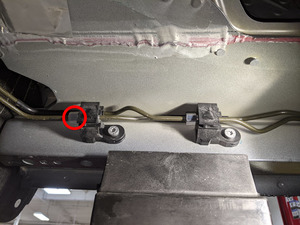

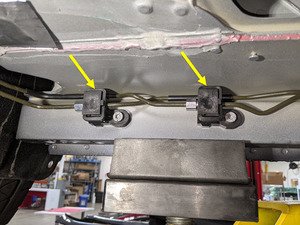

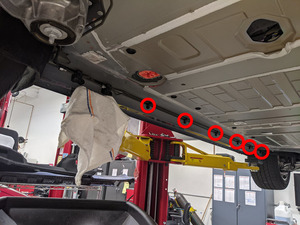

从车身上拆下门槛处制动管总成夹

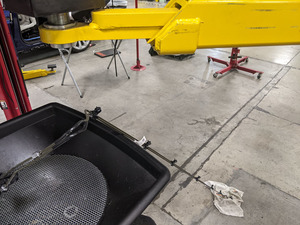

注6 个夹子；当制动管降下时，让制动液排出；根据需要，用车间毛巾吸收制动液
-
在车辆左侧前角下方放置排油容器
-

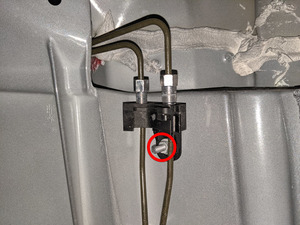

拆卸液压控制单元 (HCU) 至门槛处连接件的固定夹
注1 个夹子
-
将门槛处制动管总成从液压控制单元 (HCU) 至侧门槛管束上松开
注2 个螺母，12 毫米，16 Nm；拆下制动管时，让制动液排出；根据需要，用车间毛巾吸收制动液
-
将侧门槛处制动管束连接件从车身上松开，然后将总成从车辆上拆下
注1 个螺母，10 毫米，6 Nm；拆下制动管时，让制动液排出；根据需要，用车间毛巾吸收制动液
-

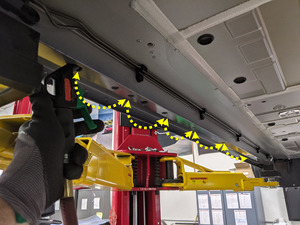

吹净车身门槛中残留的碎屑
注用于将制动管路固定到车身的卡子在拆卸时很可能会发生断裂；请从一端到另一端操作，吹净碎屑
安装
-
将排油容器从车辆左侧前角下方移走
-
安装门槛处制动管束，并将连接件固定到车身
注1 个螺母，10 毫米，6 Nm
-
将门槛处制动管总成固定到液压控制单元 (HCU) 至侧门槛管束上
注2 个螺母，12 毫米，16 Nm
-
将固定夹安装到液压控制单元 (HCU) 至侧门槛处连接件上
注1 个夹子
-
将门槛处制动管总成夹安装到车身上
注6 个卡子
-
拆卸将制动连接件固定到右侧门槛的紧固件
注2 个螺栓，T30，6 Nm
-
将门槛处制动管总成安装到右后制动管路上
注1 个螺母，12 毫米，16 Nm
-
将门槛处制动管总成安装到左后制动管路上
注1 个螺母，12 毫米，16 Nm
-
安装门槛处制动管路连接件固定夹
注2 个夹子
-
-
安装左前轮罩内衬，并紧固后半轴卡子
注6 个卡子
-
安装用于固定左前轮罩内衬前部的卡子
注7 个卡子；固定内衬
-

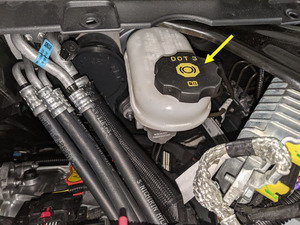

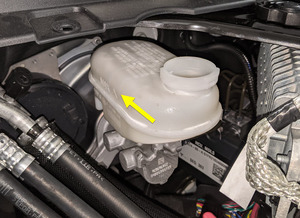

清洁制动液储液罐周围区域并取下制动液储液罐罐盖
-
必要时，检查制动液液位并加满储液罐
注如果液位高于最高刻度线，则清除多余的制动液
-

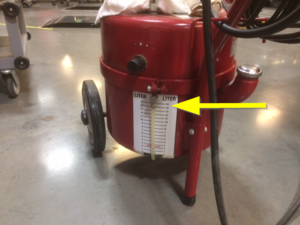

将制动排放器储液罐加至满位
-

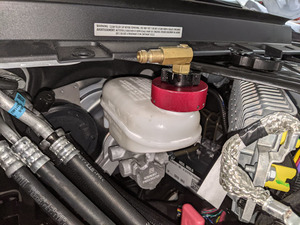

将压力排放器适配器安装到储液罐上

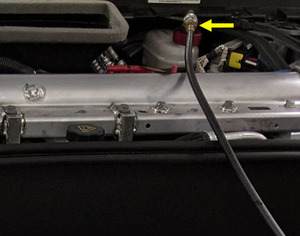

注此时将制动液储液罐软管固定到制动适配器
-

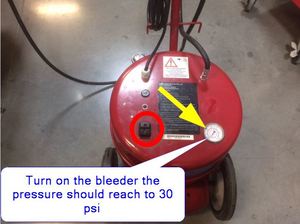

将压力设定为 30 psi

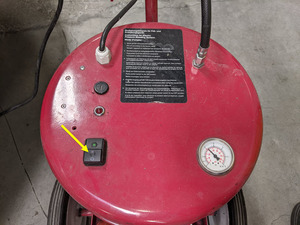

注将电源连接到排放器，打开电源，将压力设定为 30 psi
-

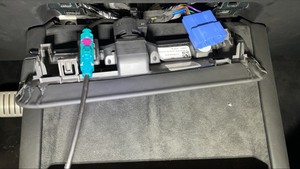

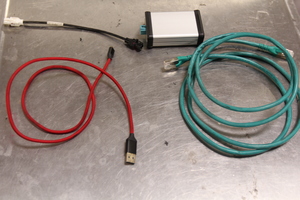

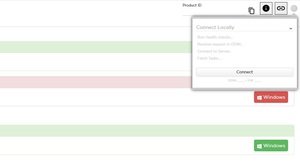

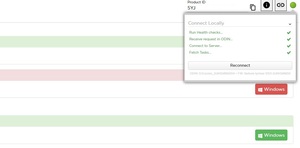

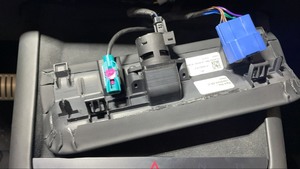

将装有以太网诊断工具包和 Toolbox 3 的笔记本电脑连接到车辆
注打开 Toolbox 3 网址 (https://toolbox.teslamotors.com)，建立与车辆的连接；如遇 Toolbox 3 本地连接问题，请参阅文章 #43695；媒体转换器盒由笔记本电脑 USB 或 12V 电源插座供电，以太网连接将提供通信
-

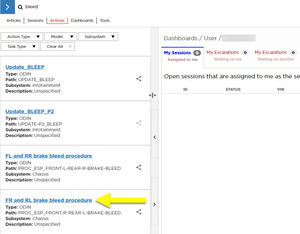

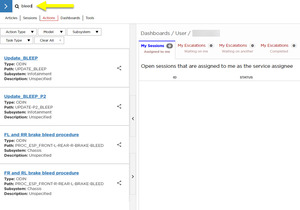

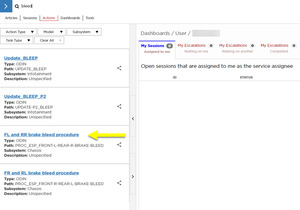

选择 “Actions” 选项卡，然后搜索 “bleed”
-

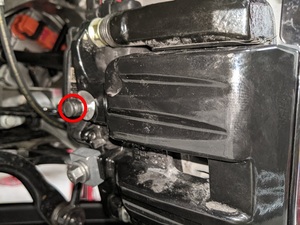

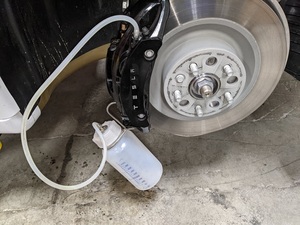

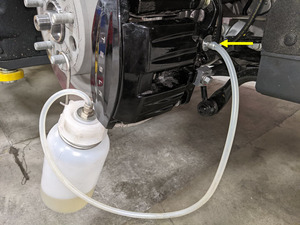

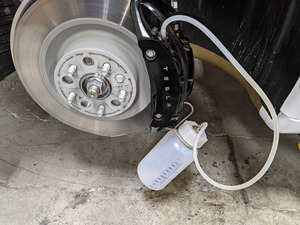

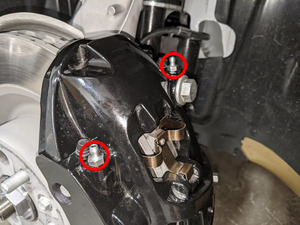

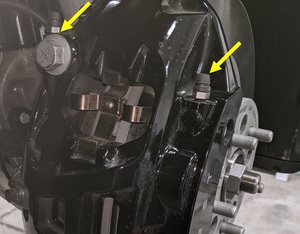

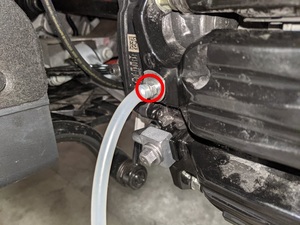

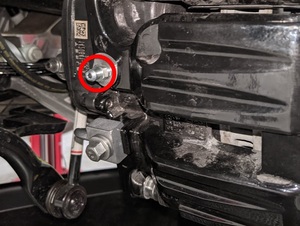

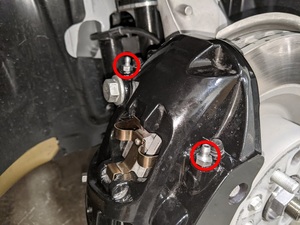

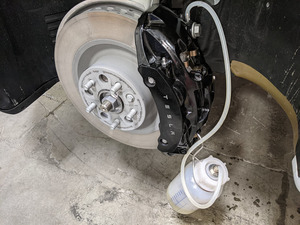

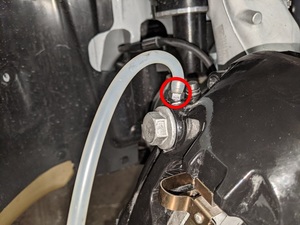

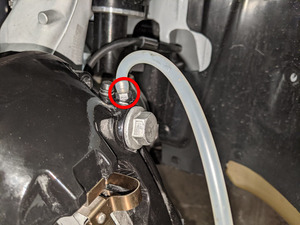

启动 ESP 前，拆下排放阀盖，将集液罐安装到左前制动钳外侧排放阀上
注2 个盖子
-

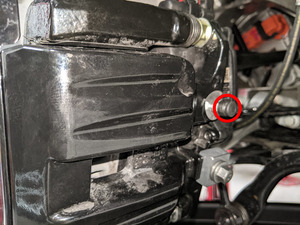

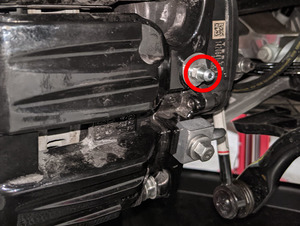

打开左前外侧制动钳排放阀，然后点击PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
- Chassis ➜ Brakes ➜ Brake Bleed FL-RR
- Chassis ➜ Brakes ➜ Brake Bleed FL-RR
注1 个排放阀，11 毫米，18.5 Nm
-
打开左前内侧制动钳排放阀，然后点击PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
- Chassis ➜ Brakes ➜ Brake Bleed FL-RR
- Chassis ➜ Brakes ➜ Brake Bleed FL-RR
注1 个排放阀，11 毫米，18.5 Nm
-
重复上述步骤，直至左前制动钳排放阀排出的制动液清澈且无气泡
注1 个排放阀，11 毫米，18.5 Nm；在外侧阀上完成排放
-
拆卸集液罐，紧固左前制动钳排放阀并安装盖子
注2 个排放阀，11 毫米，18.5 Nm，2 个盖子
-

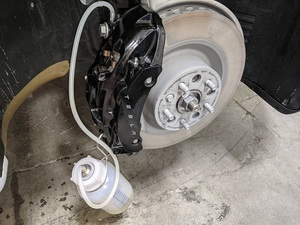

启动 ESP 前，拆下排放阀盖，将集液罐安装到右前制动卡钳外侧排放阀上
注2 个盖子
-

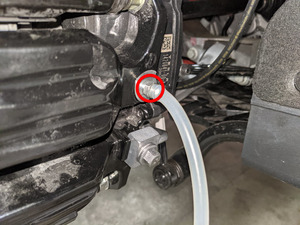

打开右前外侧制动钳排放阀，然后点击PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
- Chassis ➜ Brakes ➜ Brake Bleed FR-RL
- Chassis ➜ Brakes ➜ Brake Bleed FR-RL
注1 个排放阀，11 毫米，18.5 Nm
-
打开右前内侧制动钳排放阀，然后点击PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
- Chassis ➜ Brakes ➜ Brake Bleed FR-RL
- Chassis ➜ Brakes ➜ Brake Bleed FR-RL
注1 个排放阀，11 毫米，18.5 Nm
-
重复上述步骤，直至右前制动钳排放阀排出的制动液清澈且无气泡
注1 个排放阀，11 毫米，18.5 Nm；在外侧阀上完成排放
-
拆卸集液罐；紧固右前制动钳排放阀并安装盖子
注2 个排放阀，11 毫米，18.5 Nm，2 个盖子
-

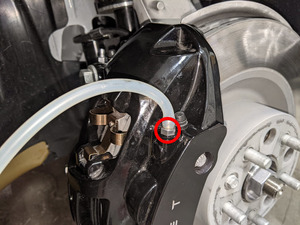

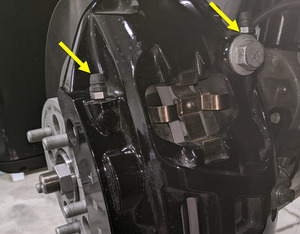

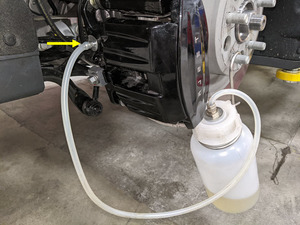

启动 ESP 前，拆下排放阀盖，将集液罐安装到右后制动钳排放阀上
注1 个盖子
-

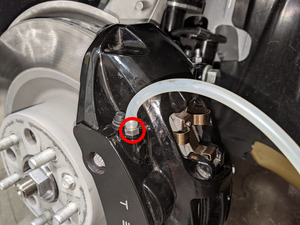

打开右后制动钳排放阀，然后点击PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
- Chassis ➜ Brakes ➜ Brake Bleed FL-RR
- Chassis ➜ Brakes ➜ Brake Bleed FL-RR
注1 个排放阀，10 毫米，10 Nm
-
重复上述步骤，直至右后制动钳排放阀排出的制动液清澈且无气泡
注1 个排放阀，10 毫米，10 Nm
-
拆卸集液罐；紧固右后制动钳排放阀并安装盖子
注1 个排放阀，10 毫米，10 Nm，1 个盖子
-
启动 ESP 前，拆下排放阀盖，将集液罐安装到左后制动钳排放阀上
注1 个盖子
-
打开左后制动钳排放阀，然后点击PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
- Chassis ➜ Brakes ➜ Brake Bleed FR-RL
- Chassis ➜ Brakes ➜ Brake Bleed FR-RL
注1 个排放阀，10 毫米，10 Nm
-
重复上述步骤，直至左后制动钳排放阀排出的制动液清澈且无气泡
注1 个排放阀，10 毫米，10 Nm
-
拆卸集液罐；紧固左后制动钳排放阀并安装盖子
注1 个排放阀，10 毫米，10 Nm，1 个盖子
-
关闭并从车辆上拆下压力制动排放器套件
-
安装制动液储液罐罐盖
-

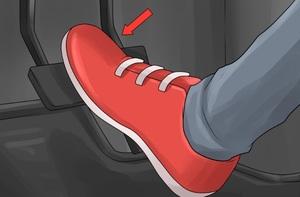

轻踩制动踏板几次，确保制动踏板触感正常
-
使用Toolbox 3：
-
断开 Toolbox 3 与车辆的连接，取出笔记本电脑和以太网诊断工具包
-
安装前备箱后部挡板
注8 个卡子
-
关闭前备箱盖

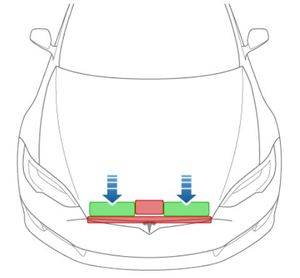

注用力按压绿色高亮区域（请参阅图片）；若前备箱盖其他区域受压，可能会导致损坏
-
将车辆适当抬升后降至锁止位
注将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
-

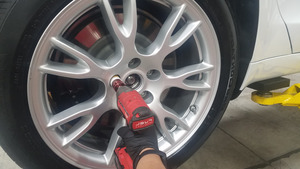

安装左前轮毂

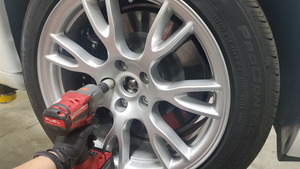

注5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
-
安装右前轮毂
注5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
-
安装右后轮毂
注5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
-
安装左后轮毂
注5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
-
降下车辆，直至轮胎接触到地面
注将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如
-

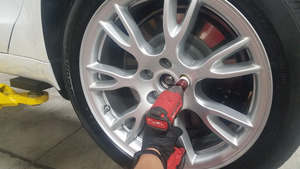

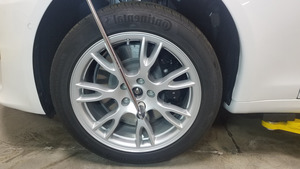

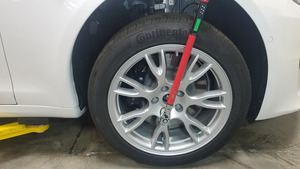

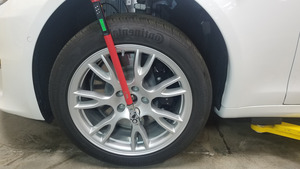

紧固左前轮毂
注5 个螺母，21 毫米，175 Nm
-

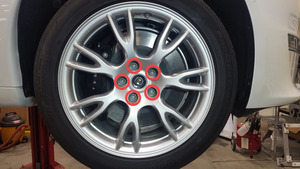

安装左前带耳螺母盖
注5 个盖板
-
紧固右前轮毂
注5 个螺母，21 毫米，175 Nm
-
安装右前带耳螺母盖
注5 个盖板
-
紧固右后轮毂
注5 个螺母，21 毫米，175 Nm
-

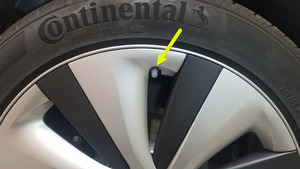

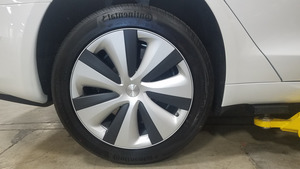

安装右后轮毂盖

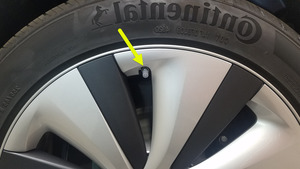

注对齐气门嘴和轮毂盖
-
紧固左后轮毂
注5 个螺母，21 毫米，175 Nm
-
安装左后轮毂盖
注对齐气门嘴和轮毂盖
-
将车辆驶离举升机
注将机架臂完全降下并从车底移出；将空气悬架退出“Jack 模式”
-
进行道路测试并确保制动踏板触感和性能正常
注添加校正代码 (00040100) 以说明时间
