闩锁 - 车门 - 前 - LH（拆卸和更换）
校正代码
113510020.30
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
拆卸
- 拆下左侧前车门装饰饰件。请参阅。
- 拆下左侧前门饰板。请参阅 面板 - 车门饰板 - 前 - LH（拆卸和更换）
-
拆下左侧前车门上所余的固定件。
注固定件的数量将随每次移除而变化。
-

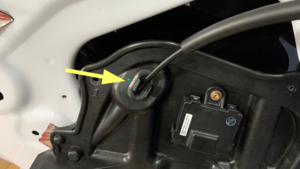

拆下连接左侧前车门封闭板和车门总成的螺栓（6 个），将封闭板从车门总成上移除，将手柄电缆穿过封闭板，从总成上拆卸下来。
4.5 Nm (3.3 lbs-ft)提示： 推荐使用以下工具：- 8 毫米套筒
- 2 英寸加长件
-
将车窗总开关与左侧前门线束连接后，将左侧前窗完全打开。

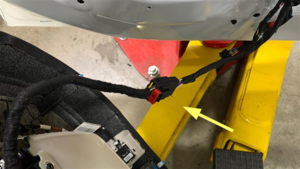

注如开关设备不可用，则可连接车门板 x927。
-

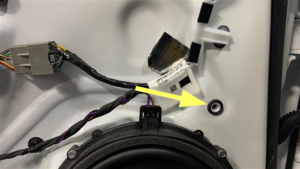

拆下左侧前车门固定到车门板总成的螺栓（2 个）并丢弃。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T45 套筒
- 回旋头棘轮/回旋头扭矩扳手
-
松开将左侧前车门分离拉索和线束连接到车门总成的卡子（2 个）。
-

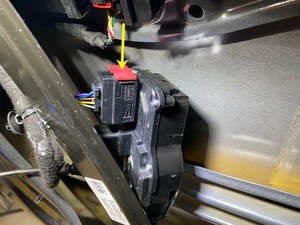

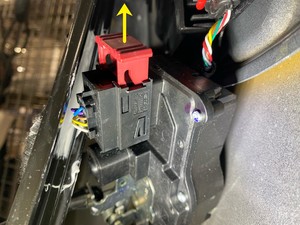

松开连接器锁，然后断开左侧前门门闩线路总成电连接器。
-

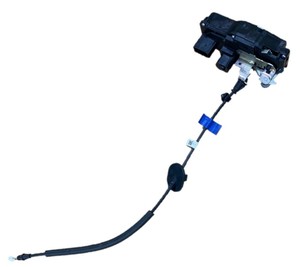

小心沿车窗校准器移动左侧前车门闩锁线路总成后，将其从车体移除。
安装
-
小心沿车窗校准器移动左侧前车门闩锁线路总成后
-
连接左侧前车门总成电气连接器，然后接合连接器锁。
-
安装连接左侧前门分离拉索、线束和车门总成的固定件（2 个）。
注确保分离拉索位于车门线束总成的下方。
-
安装左侧前车门固定到门板总成的螺栓（2 个）。10 Nm (7.4 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T45 套筒
- 回旋头棘轮/回旋头扭矩扳手
-
将线缆穿过左侧前车门封闭板，将闭门板安装在车门总成上，然后安装封闭板与车门总成的固定螺栓（6 个）。4 Nm (2.9 lbs-ft)注确保内门把手手动分离拉索走线正确。提示： 推荐使用以下工具：
- 8 毫米套筒
- 2 英寸加长件
- 安装左侧前门饰板。请参阅 面板 - 车门饰板 - 前 - LH（拆卸和更换）
- 安装左侧前车门装饰饰件。请参阅。
- 关闭左侧前车门。
-
检查从左侧前车门装饰到 IP 装饰的缝隙装饰。
注参考 CVIS 获取当前的规范目标。
- 打开左侧前车门。
-
根据需要，转动调节螺母调整左侧前车门装饰。6 Nm (4.4 lbs-ft)提示： 推荐使用以下工具：
- 18 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 6 英寸加长件
- 梅花 T30 套筒
注松开 T30 螺母，旋转螺母达到所需规格。顺时针旋转关闭间隙，逆时针旋转拧紧间隙。将 T30 紧固件扭至锁紧状态。
- 安装左侧前车门装饰饰件。请参阅。
-
检查从左侧前车门装饰到 IP 装饰的缝隙装饰。
注参考 CVIS 获取当前的规范目标。
- 关闭左侧前车门。
